Die EMMA – der MAN 630 – ist ein absoluter Klassiker der frühen Bundeswehrfahrzeuge. Perfect Scale Modellbau bot uns bereits einen erstklassigen Bausatz eines MAN 630 L2AE. Nun folgt der Bausatz des MAN 630 L2A mit Kofferaufbau in der Version als Feldküche mit Inneneinrichtung. Schauen wir als mal rein…
Inhaltsverzeichnis
Das Original

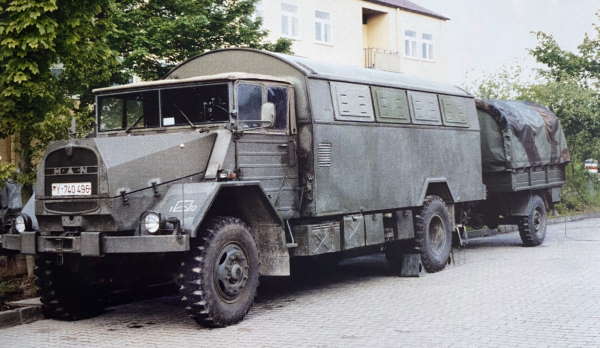

Bei der Baureihe des MAN 630 handelt es sich um einen militärischen LKW der 5-t-Klasse. Dieser wurde in den Varianten MAN 630 L2A und MAN 630 L2AE gebaut. Die Bezeichnung L2AE bedeutete hierbei, dass es sich um ein Fahrzeug mit Einfachbereifung handelte. Der MAN 630 gehört zu der ersten Generation der Bundeswehr-Radfahrzeuge und ist bei den meisten ehemaligen Bundeswehrangehörigen auch heute noch unter der liebevollen Bezeichnung „Emma“, oder auch unter “MAN-Allesfresser” (der Motor konnte über eine Einstellung in der Ölpumpe auch mit Altöl, Frittierfett o. Ä. betrieben werden) in Erinnerung. Ab 1958 wurden ca. 20.000 Fahrzeuge an die Bundeswehr geliefert, die sich größtenteils auf Varianten mit Pritsche und Plane sowie Varianten mit Koffer aufteilten. Sowohl der MAN 630 L2A als auch der L2AE sind hochgeländegängige zweiachsige LKW mit Allradantrieb, die mit einem 100 kW starken Vielstoffmotor (Mittenkugelmotor) mit 8,275 Litern Hubraum ausgerüstet wurden.
Wie bereits vorangehend beschrieben, wurden die Lkw 5t gl in der Kofferversion mit rund 20 verschiedenen Rüstsätzen ausgestattet. Aus Sicht der Soldaten war sicherlich der Feldküchen-Rüstsatz einer der wichtigsten. Der Koffer bot 3 Feldkochherden M37 Platz. Zusätzlich konnten jene Kochutensilien mitgeführt werden, die zur Verpflegung von 250 Mann erforderlich waren. Markanteste Merkmale des Feldküchen-Koffers waren die fünf Lüftungsgitter links hinter dem Fahrerhaus sowie die großen Lüftungsklappen auf dem Dach.
Der Bausatz in der Übersicht

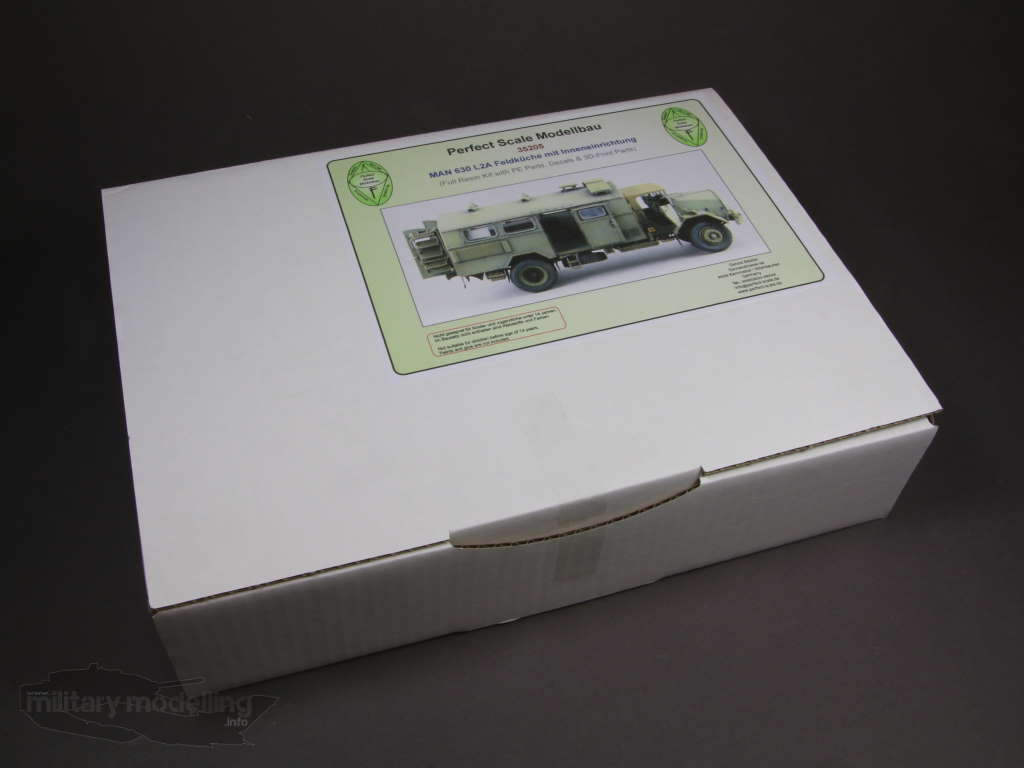

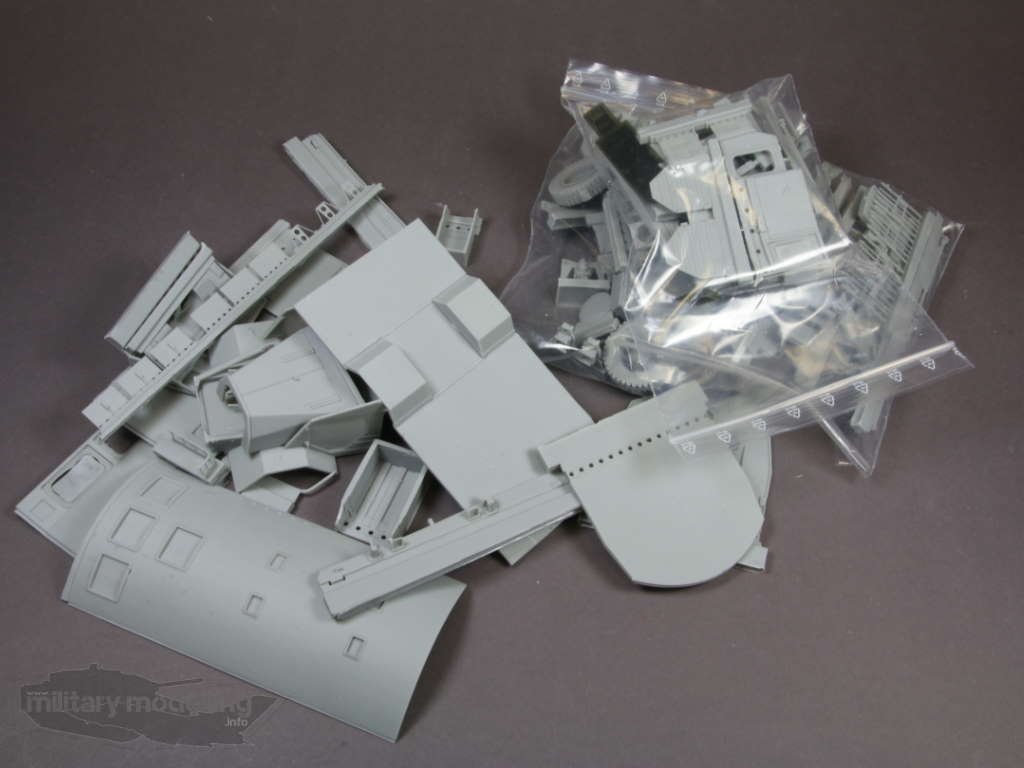

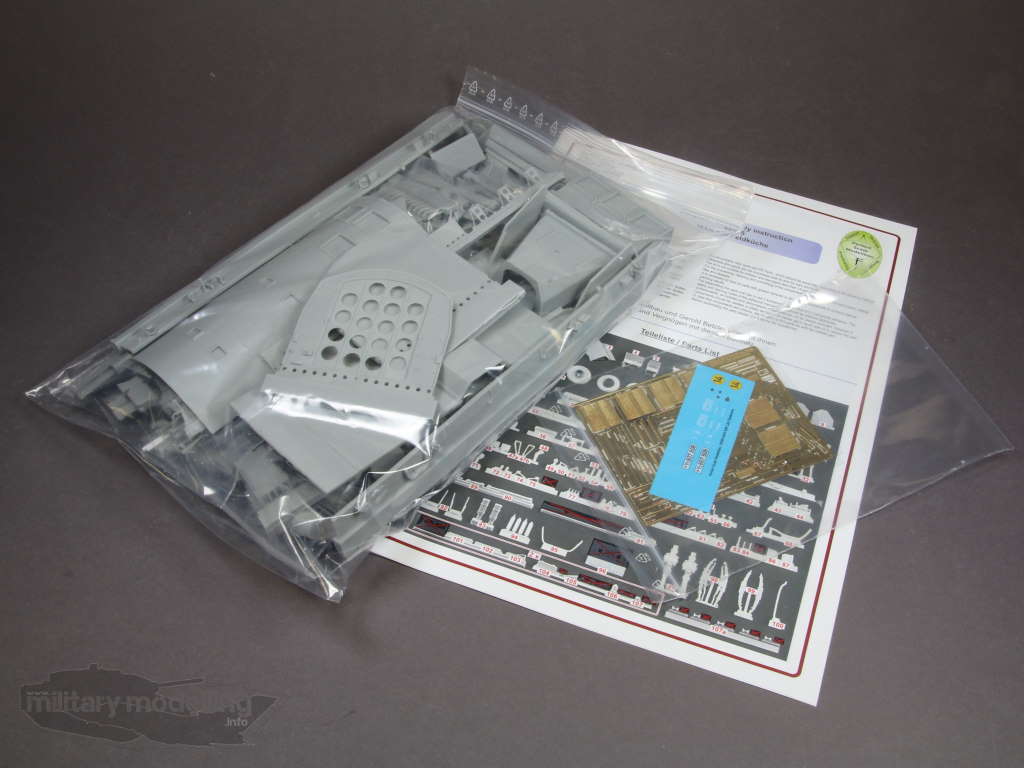

Der Bausatz des MAN 630 L2A Feldküche mit Inneneinrichtung mit der Artikelnummer 35205 wird im stabilen weißen Karton mit farbigem Label geliefert. In diesem Multimedia-Bausatz befinden sich in Druckverschlussbeuteln verpackt die Bauteile aus hellgrauem Resin, PE Teile, Decals, 3D Druckteile, Klarsichtmaterial sowie die Bauanleitung. Alle Bauteile sind innerhalb des Kartons nochmal durch Luftpolsterfolie und Verpackungs-Chips vor Transportschäden geschützt.
Mit der Artikelnummer 35207 ist der Bausatz auch ohne Inneneinrichtung des Koffers bei Perfect Scale Modellbau erhältlich.

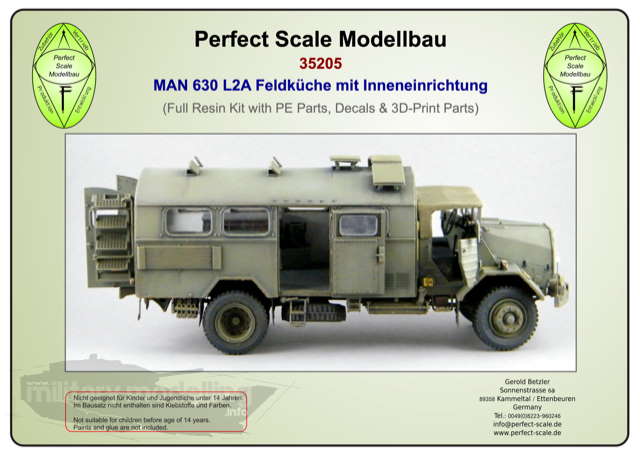

Die Bauanleitung

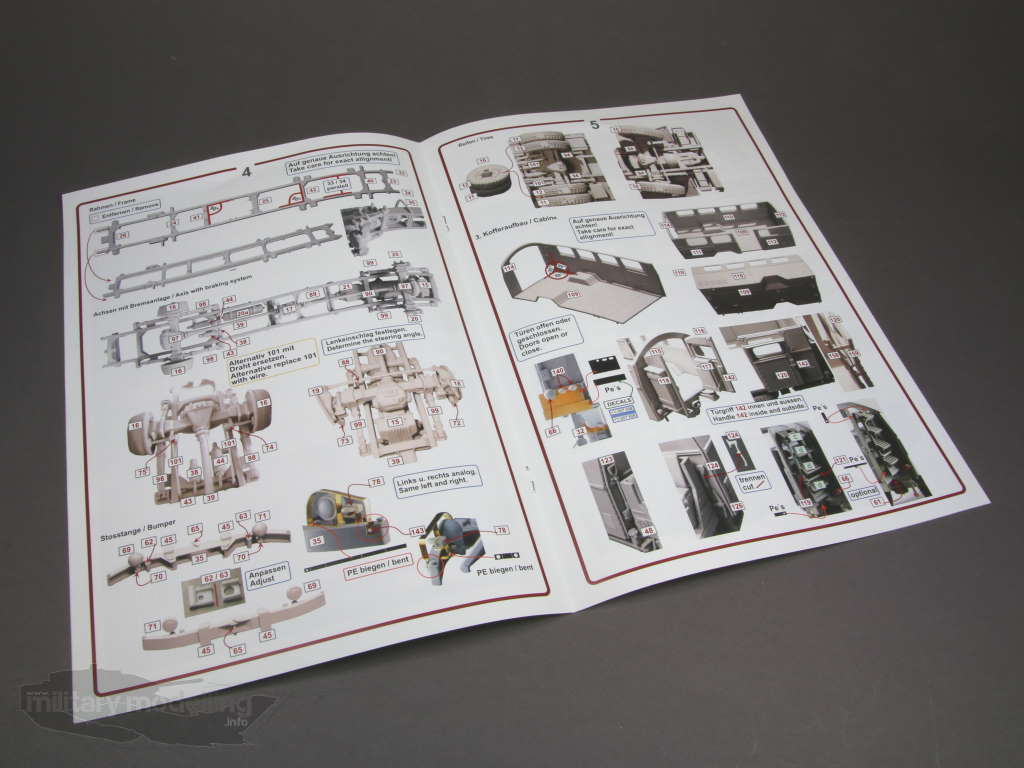

Die farbige Bauanleitung liegt als geheftete Brochüre im A4-Format bei. Das ist bei Perfect Scale Modellbau definitiv neu und überzeugt! Die Farben sind kräftig, das Papier haptisch angenehm und Schrift und Bilder sehr klar. Klasse!

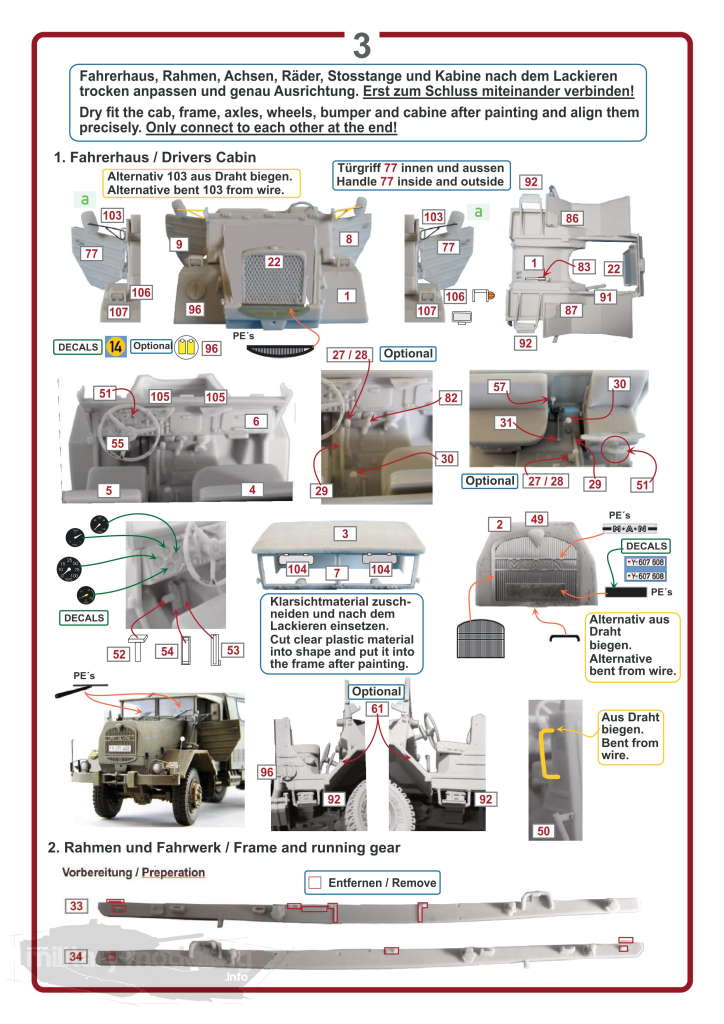

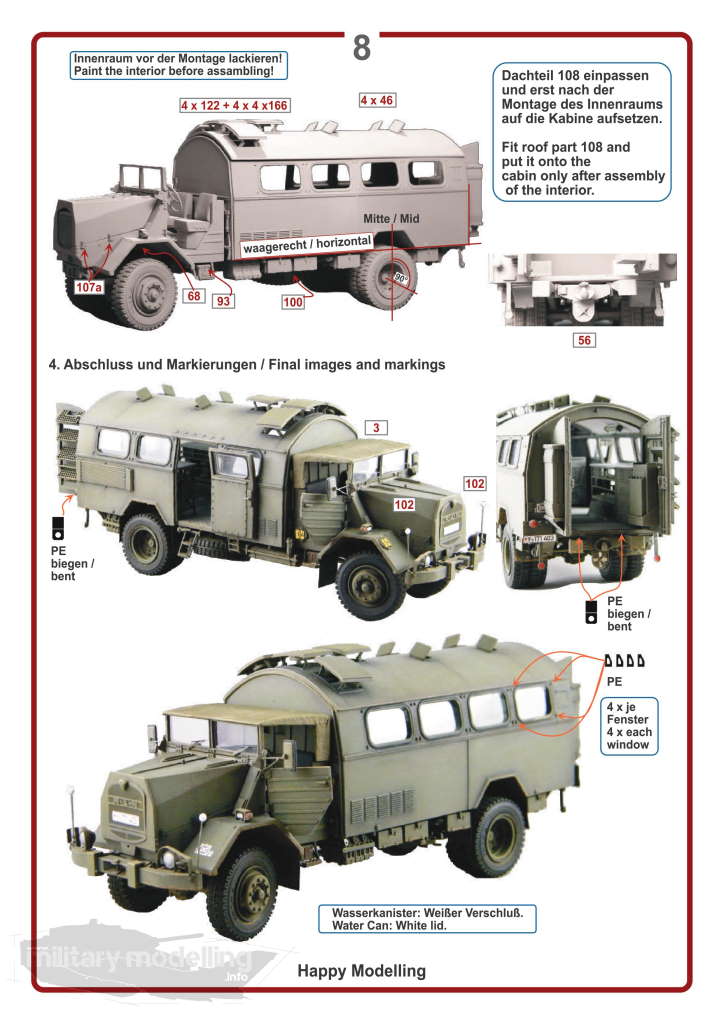

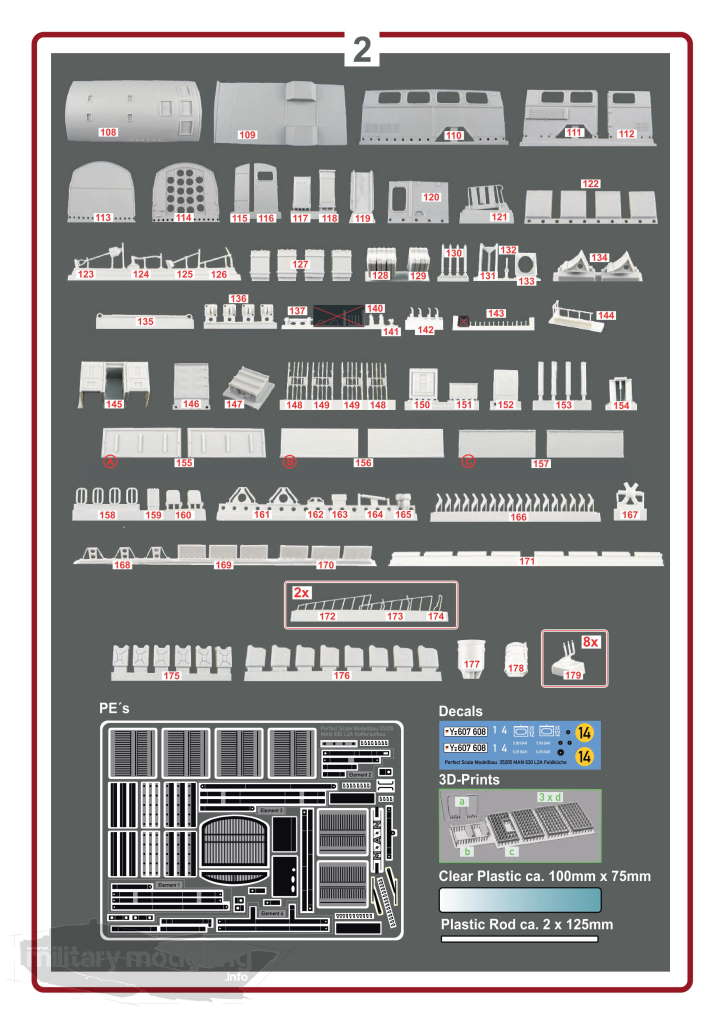

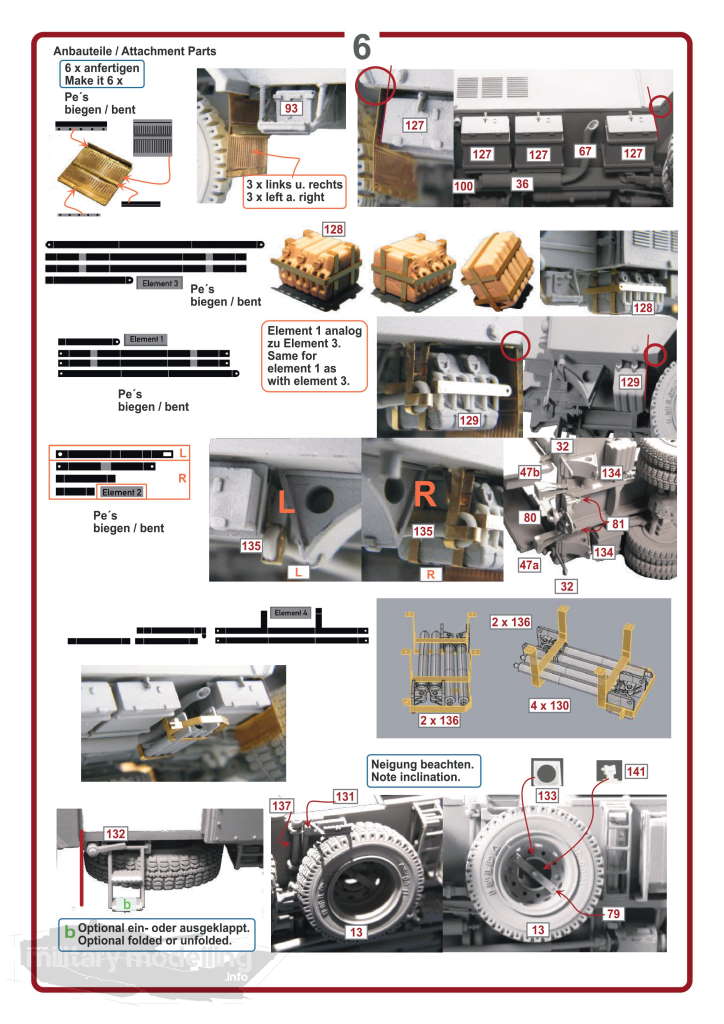

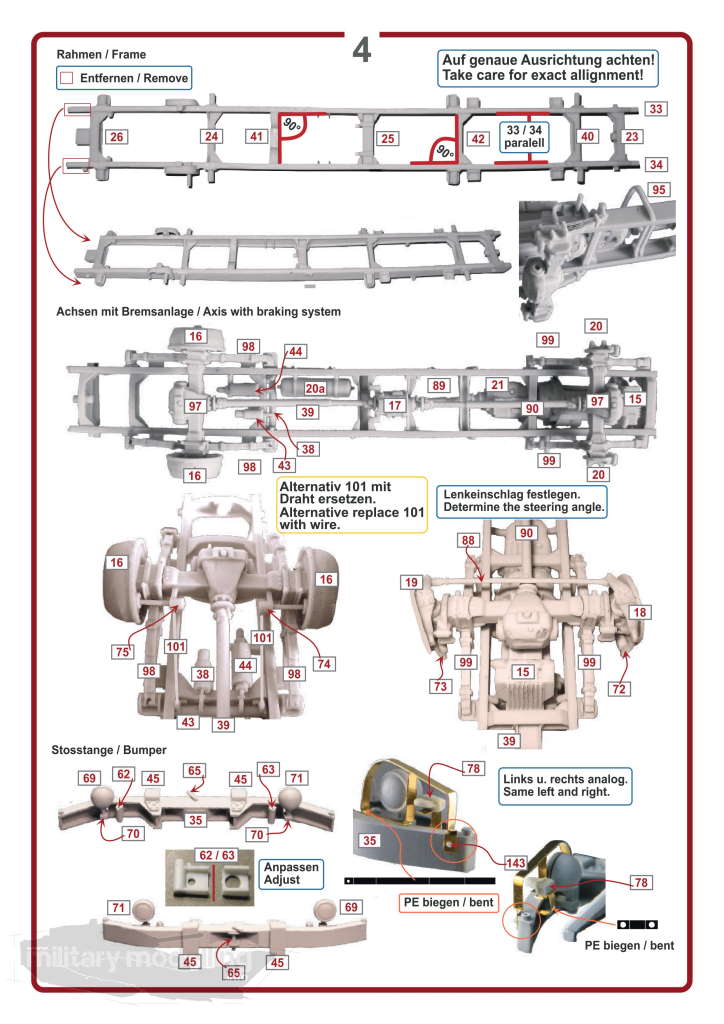

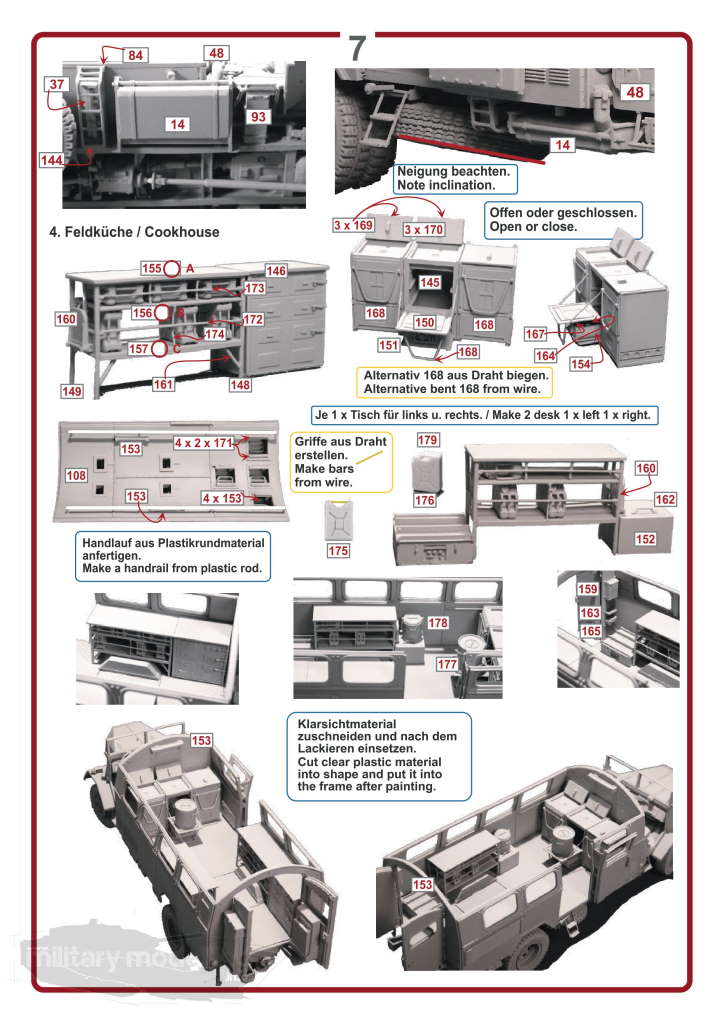

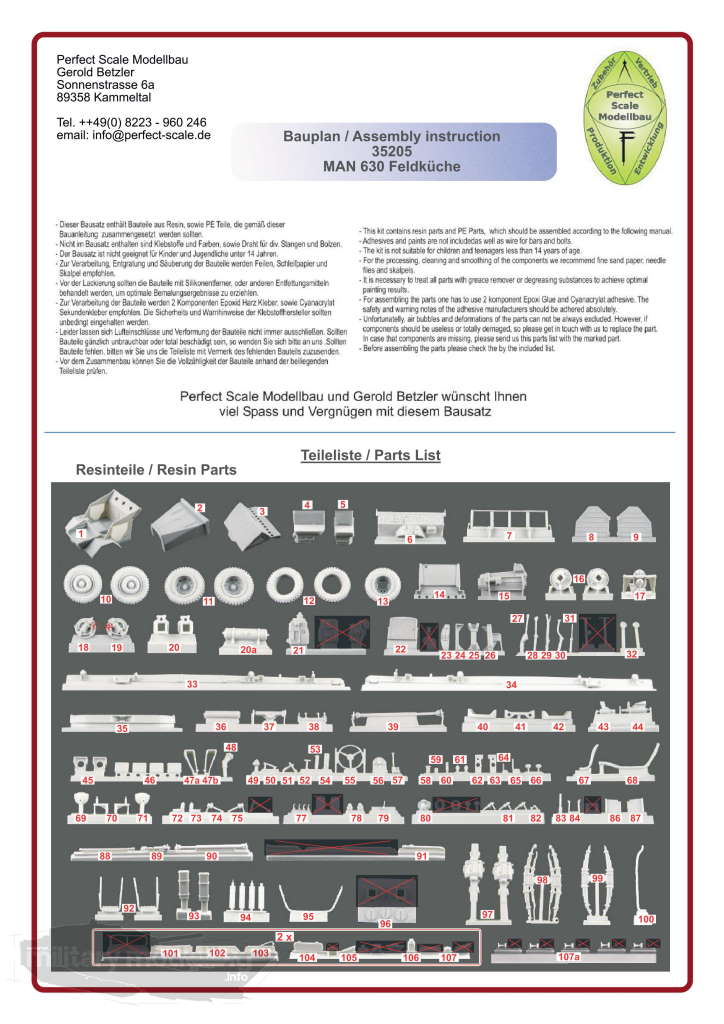

Die Anleitung selbst besteht aus insgesamt 8 Seiten und beginnt wie bei PSM üblich mit allgemeinen Hinweisen sowie der Bauteilübersicht. Der Bau gliedert sich in 5 Baustufen: Fahrerhaus, Rahmen und Fahrwerk, Kofferaufbau, Feldküche, Abschluss und Markierungen. Innerhalb der Baustufen werden anhand von Farbbildern die Position und Numerierung der Bauteile gezeigt. Insgesamt recht übersichtlich aber man sollte schon recht genau und manchmal auch zweimal hinschauen.
Decals

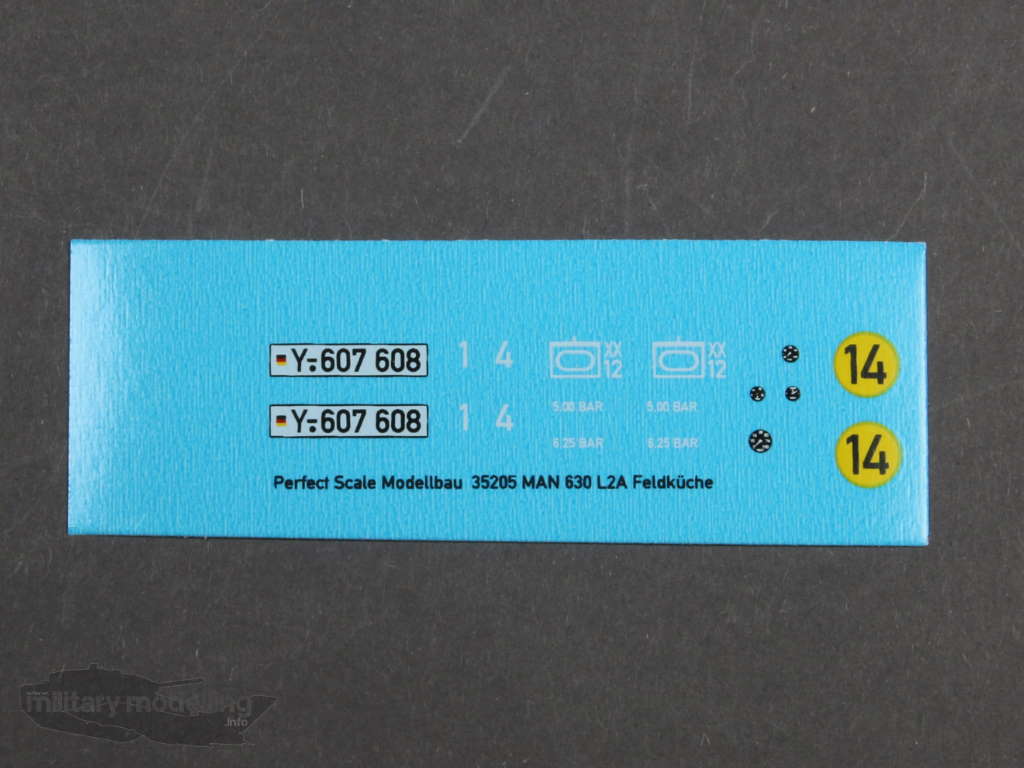

Der im Siebdruck entstandene Decalbogen zeigt kräftige Farben und einen sauberen Druck. An Markierungen sind takt. Zeichen, Luftdruck-Kennzeichen, MLC-Schilder, Instrumente und die Fahrzeugkennzeichen enthalten.

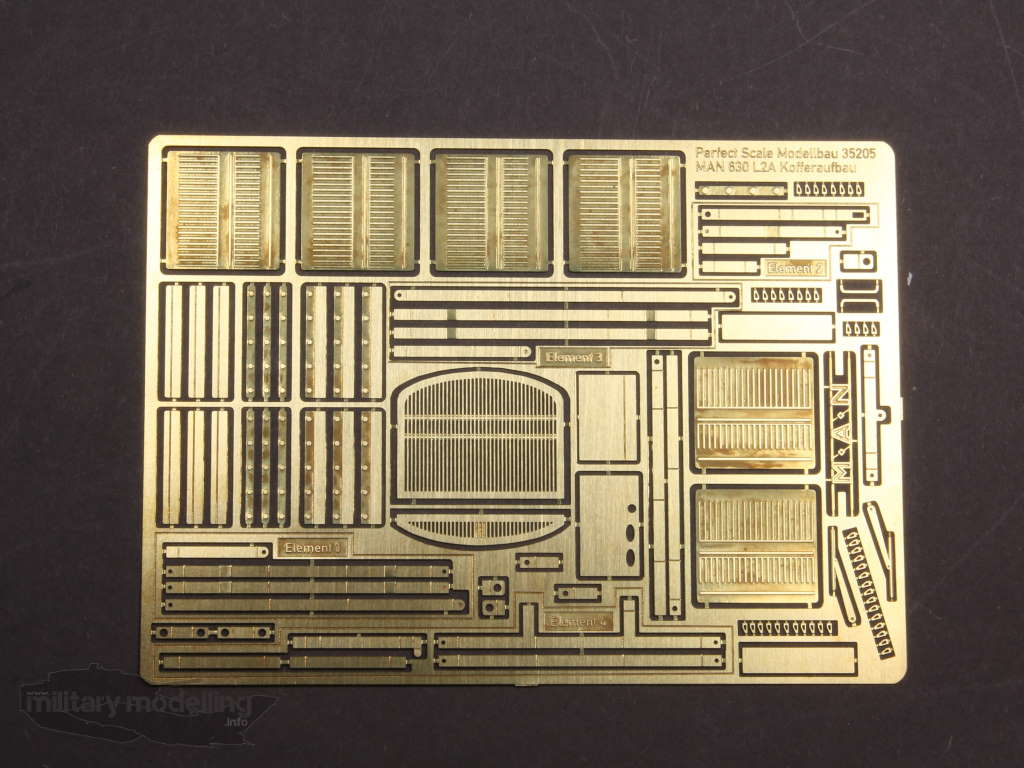

Fotoätzteile
Der enthaltene Fotoätzteilbogen enthält sinnvolle Details. Dazu gehören z.B. die Schmutzfänger, der Kühlergrill und Markenkennzeichen sowie etliche Halterungen für Zusatzbauteile. Alles ist sauber geätzt. Bei dem ein oder anderen Ätzteil muss man in der Bauanleitung schon genau hinschauen, wie die Biegung erfolgen soll.
Die Bauteile

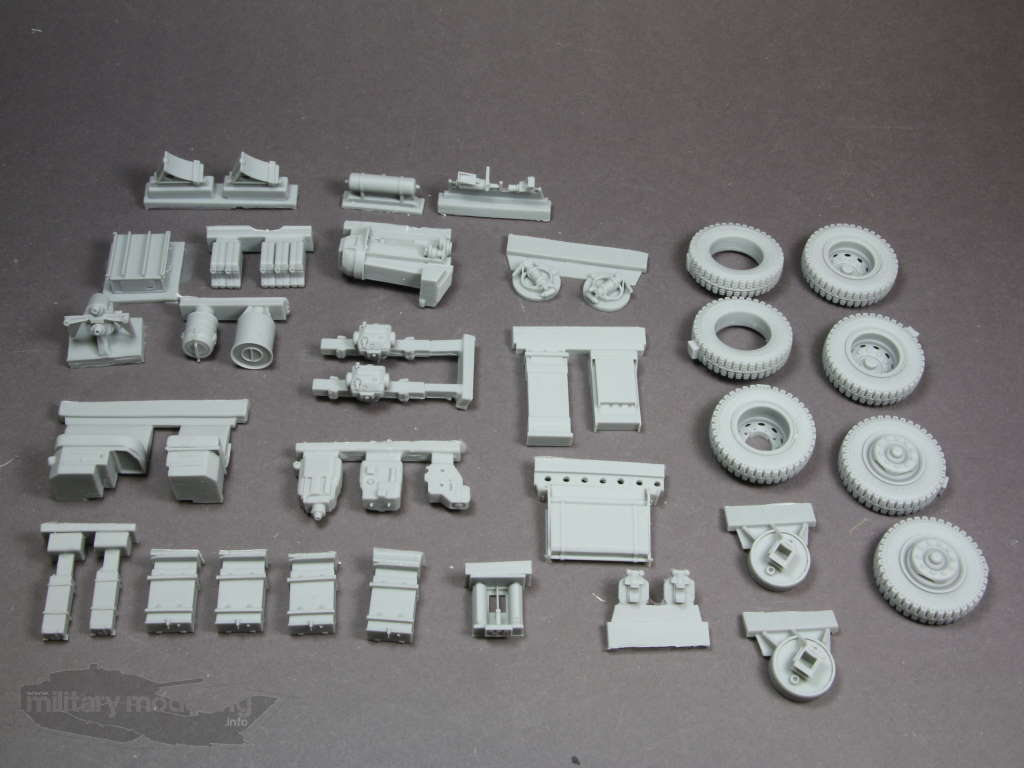

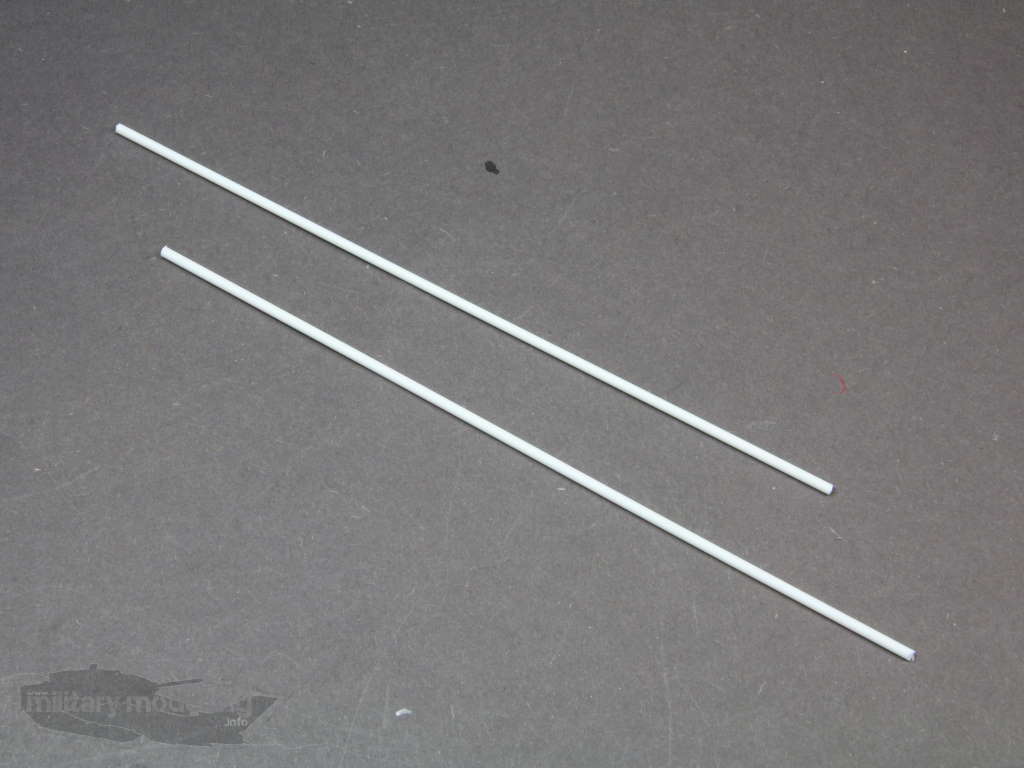

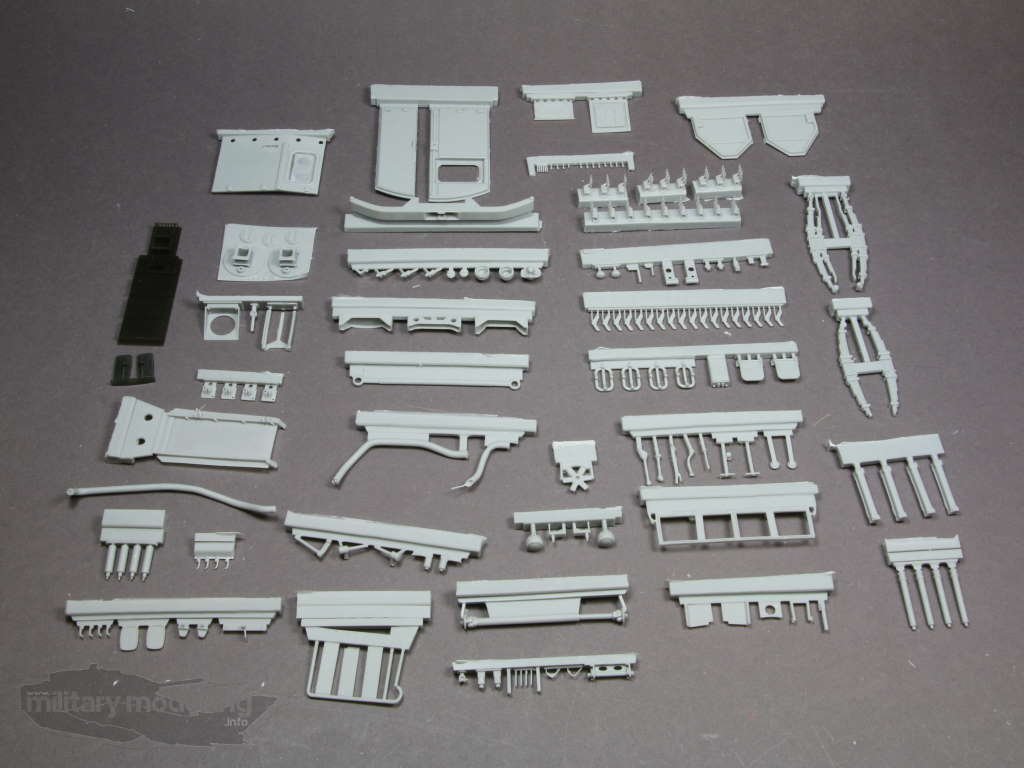

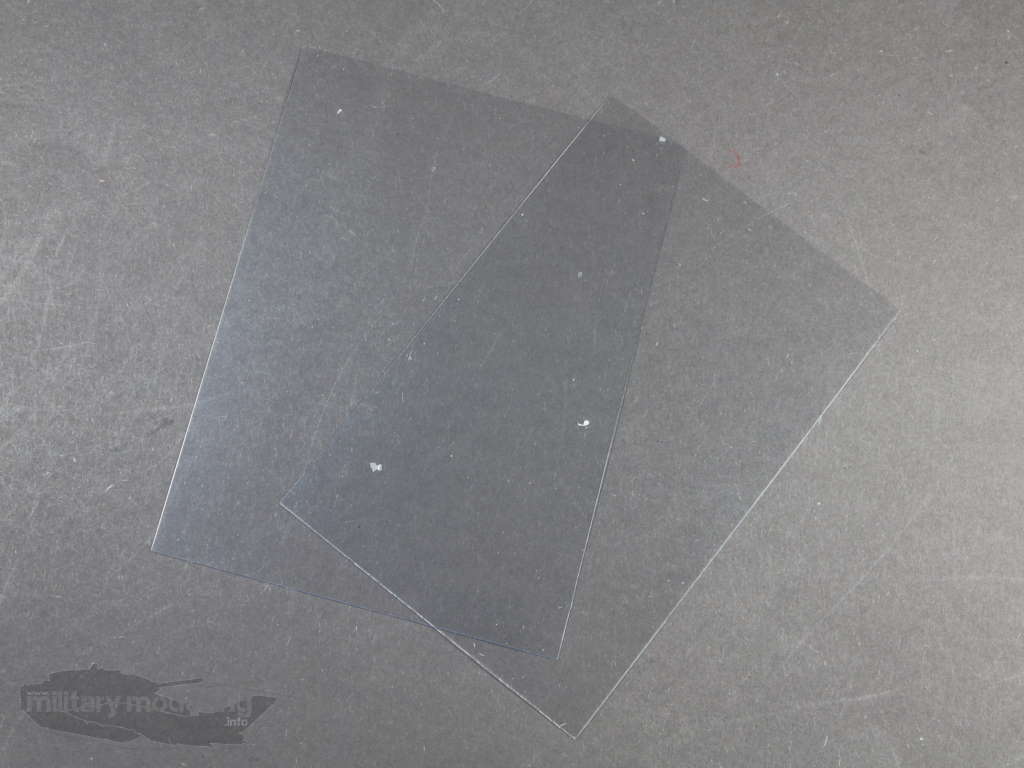

Der Bausatz enthält eine Menge an Bauteilen und ist schon sehr mächtig. Diese Bauteile sind überwiegend aus hellgrauem Resin auf Angüssen gefertigt. Dazu kommen aber auch Bauteile aus dem 3D-Drucker sowie Plastikmaterial und Klare Folie. Bereits hier sei erwähnt, dass der Guss der Bauteile einwandfrei und sehr scharfkantig ist. Qualitativ also erstklassig!

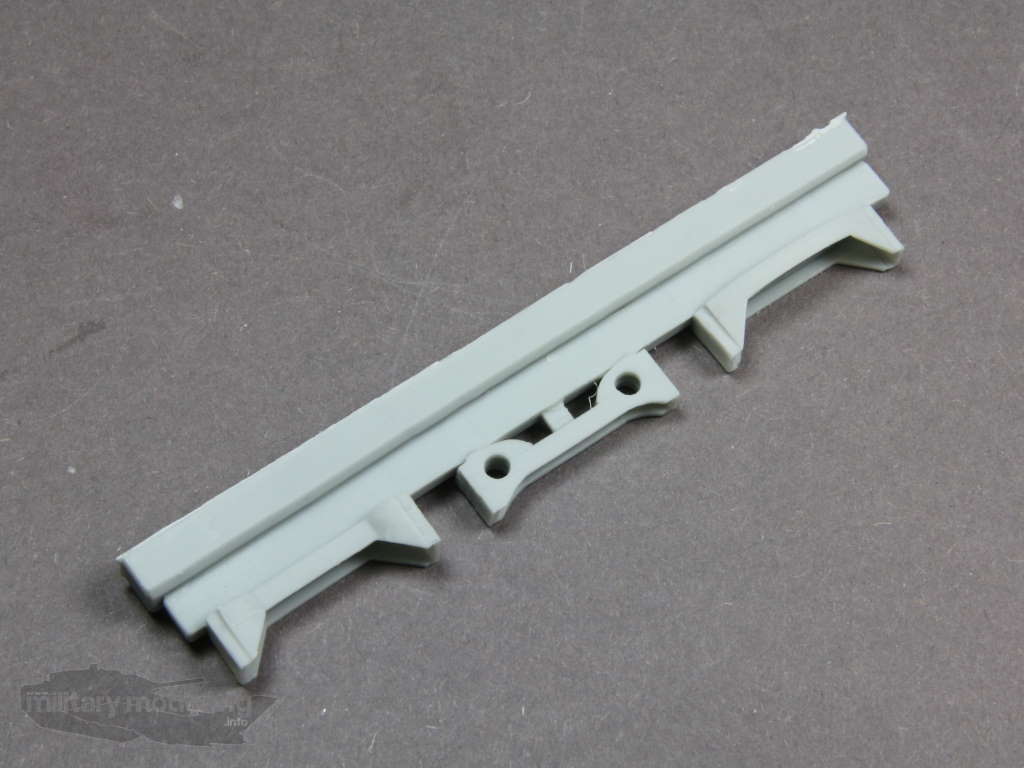

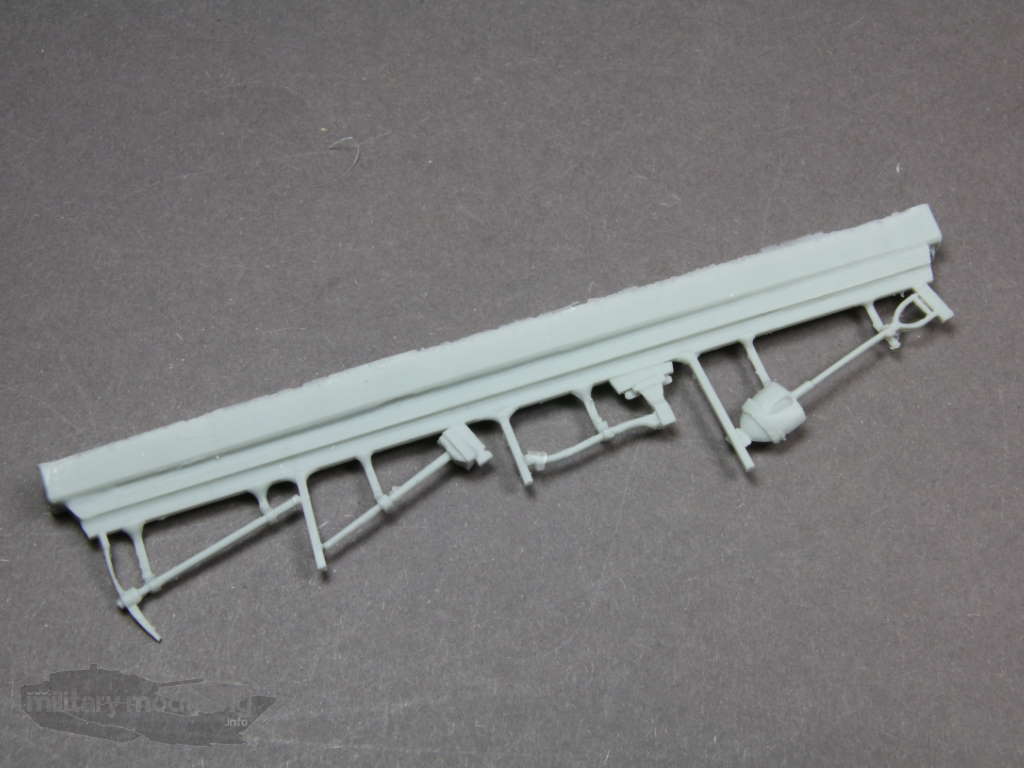

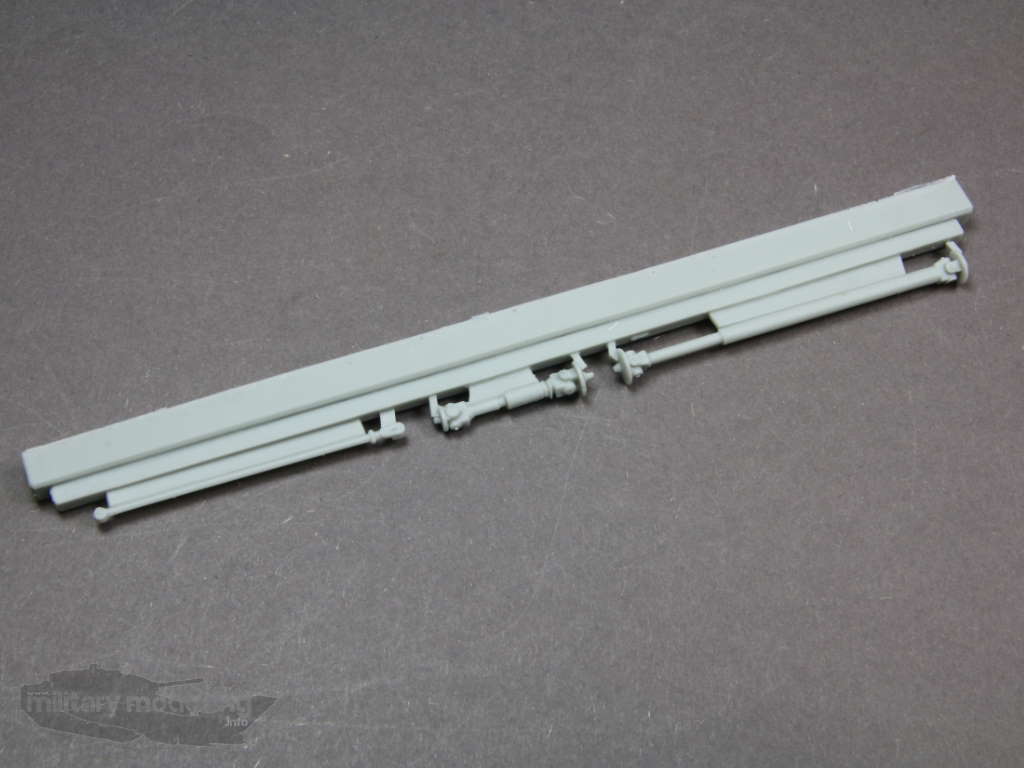

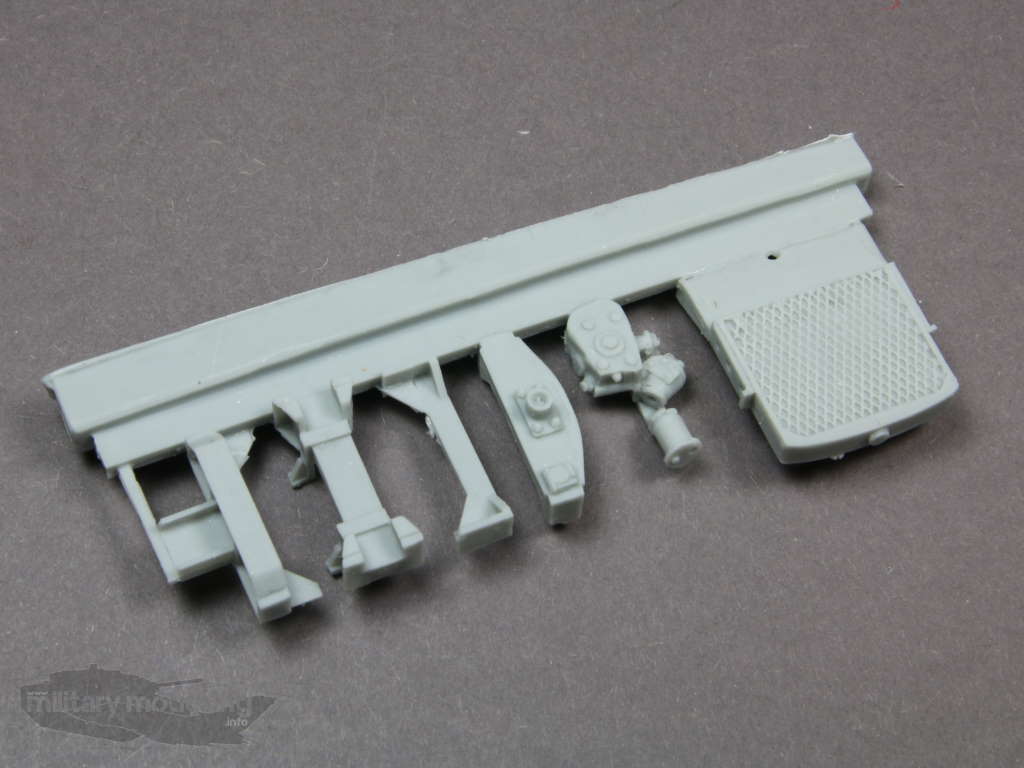

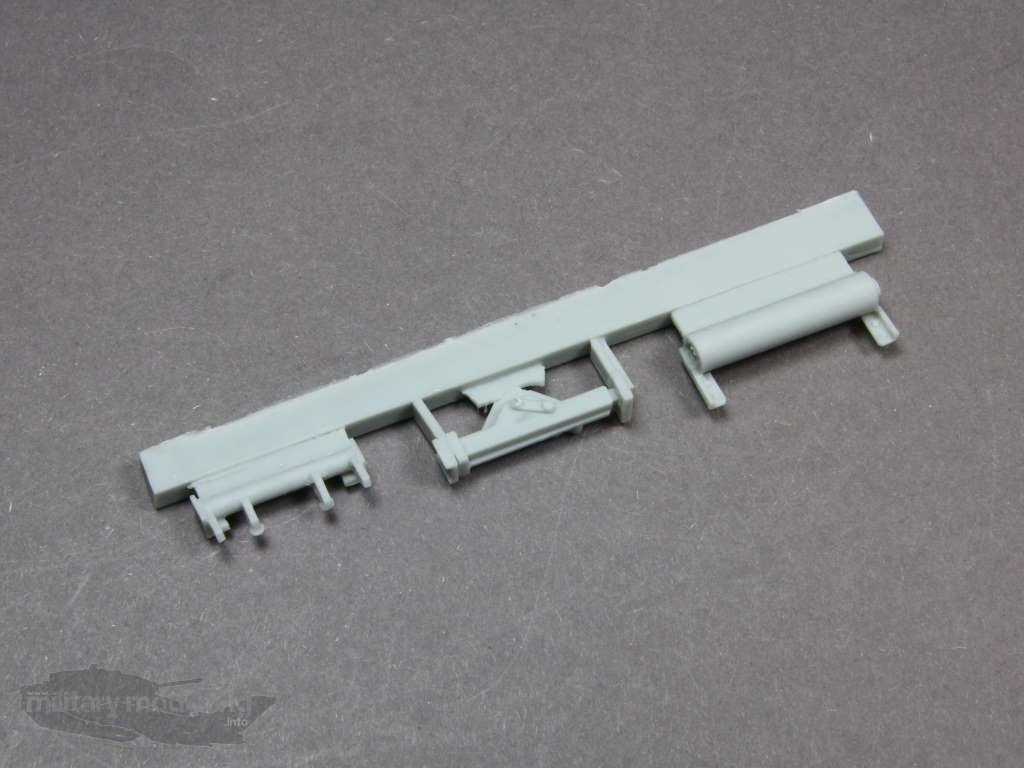

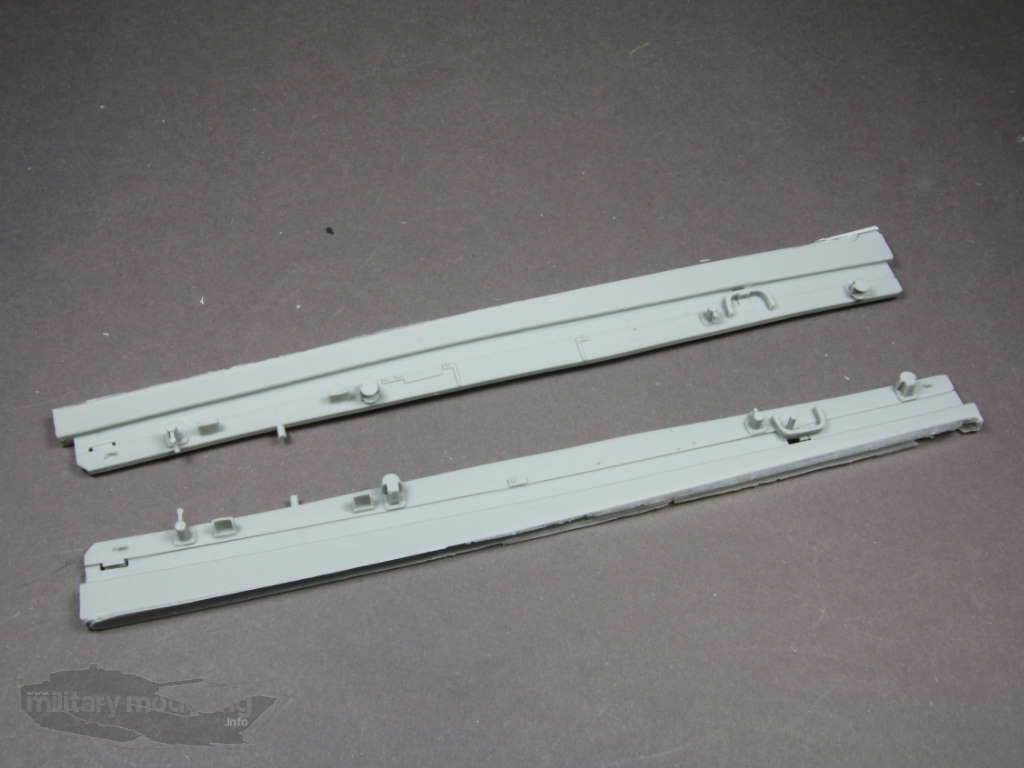

Schauen wir uns nun die Bauteile mal näher an und beginnen mit den Bauteilen für den Rahmen. Dieser setzt sich aus den beiden langen Rahmenteilen zusammen. Diese zeigen zumindest bei mir keinen Verzug und auch die Details können überzeugen. Eine Anpassung durch Entfernen von Halterungen ist hier notwendig. Dazu kommen die Querstreben für den zu bauenden Kastenrahmen und die markante vordere Stoßstange.

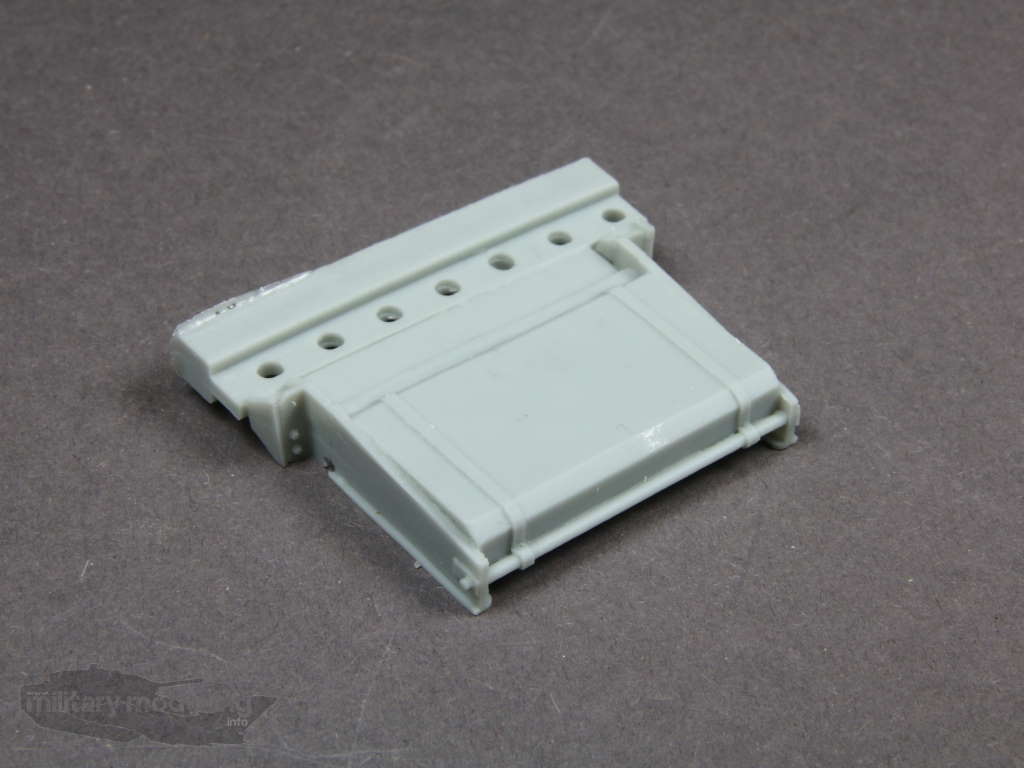

Auch die Anbauteile wie z.B. Tank oder Bremsgestänge / Zylinder sind enthalten und recht detailliert gestaltet.
Ein Hinweis an dieser Stelle: Das rechtwinklige Ausrichten der Rahmenteile zueinander ist hier extrem wichtig, damit es nicht später zu Schwierigkeiten beim Bau kommt.

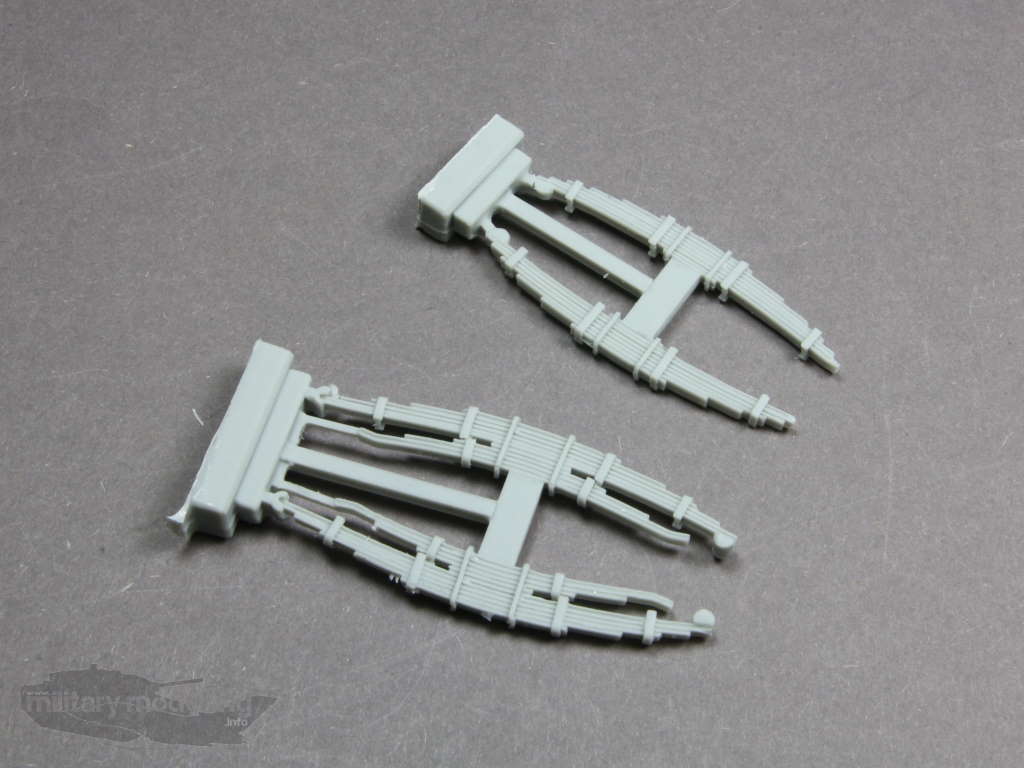

Weiter geht es mit dem Fahrwerk des MAN 630 L2A. Dazu gehören z.B. die vorderen und hinteren Blattfedern der Achsen. Diese sind hier sehr fein ausgeprägt.

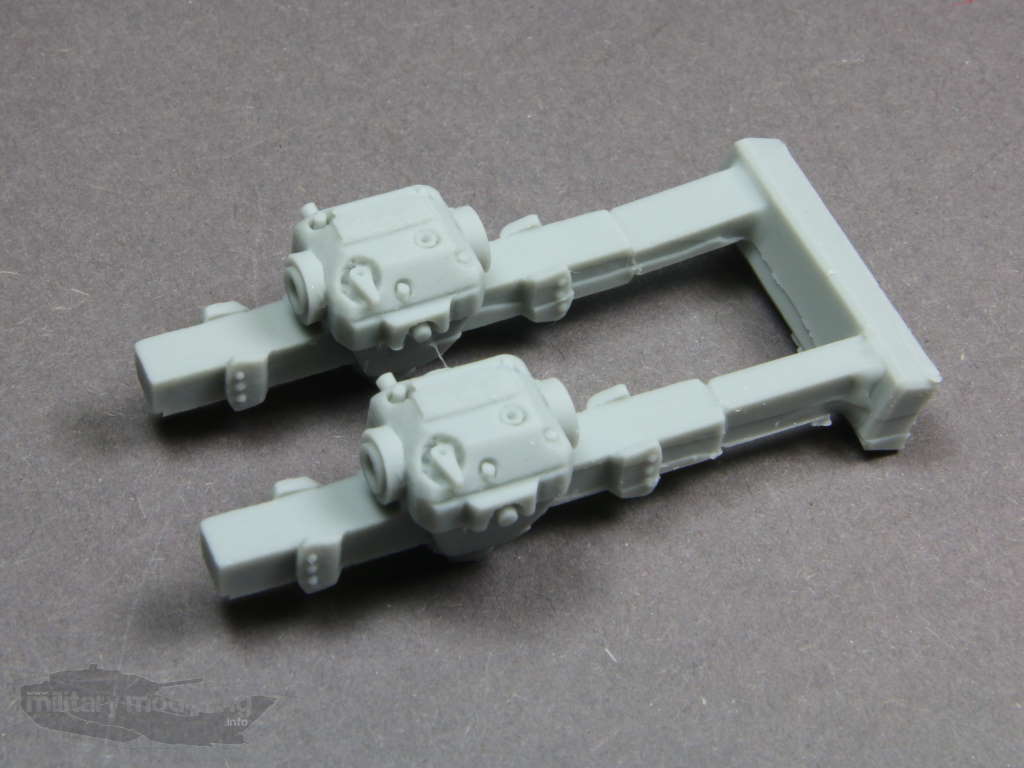

Die Achsen mit Differnentialen überzeugen ebenfalls mit feinster Darstellung. Gleiches gilt für die Radaufnahmen mit Bremstrommeln und Bremszylindern.

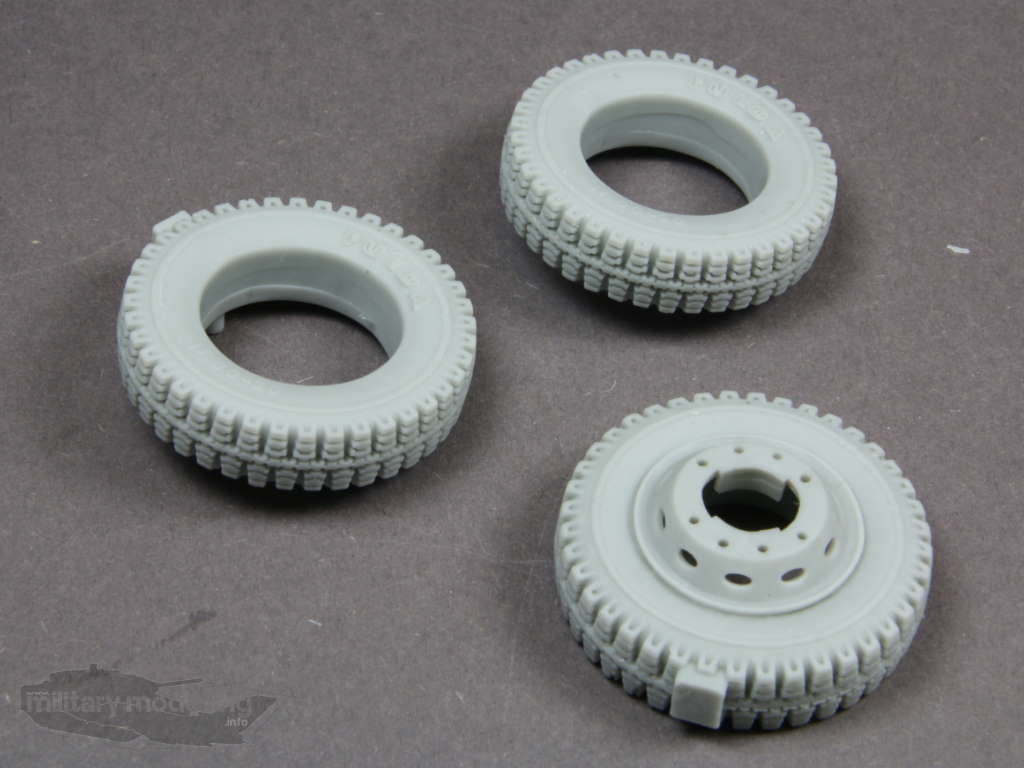

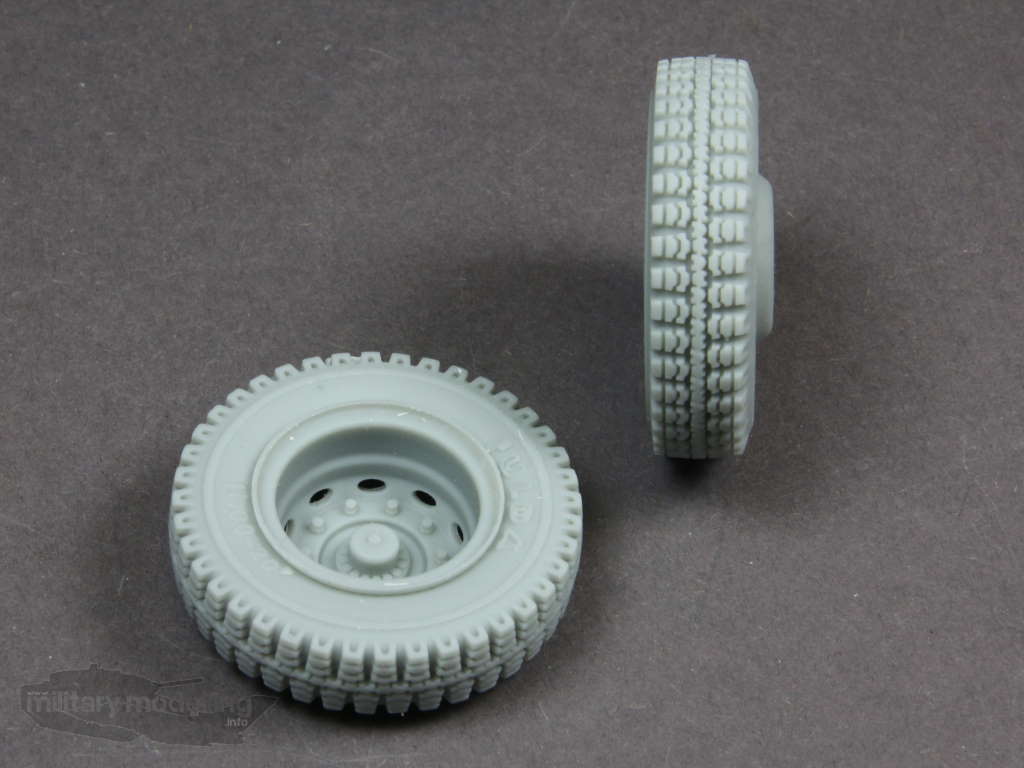

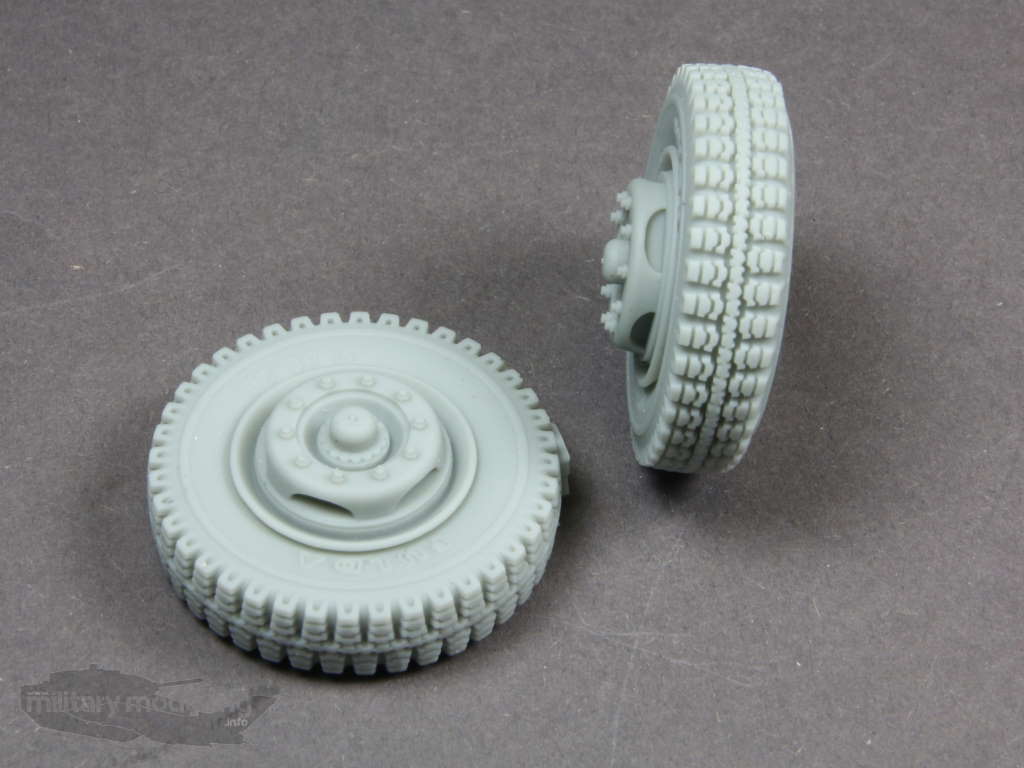

Die enthaltenen Räder des Bausatzes machen ebenfalls einen soliden Eindruck. Der MAN 630 L2A ist auf der Hinterachse mit Zwillingsbereifung ausgestattet. Alle Räder sind von einwandfreiem Guss. Das Profil und auch die Gestaltung und Detaillierung der Felgen überzeugt. Die Reifen selbst sind allerdings nicht belastet dargestellt.

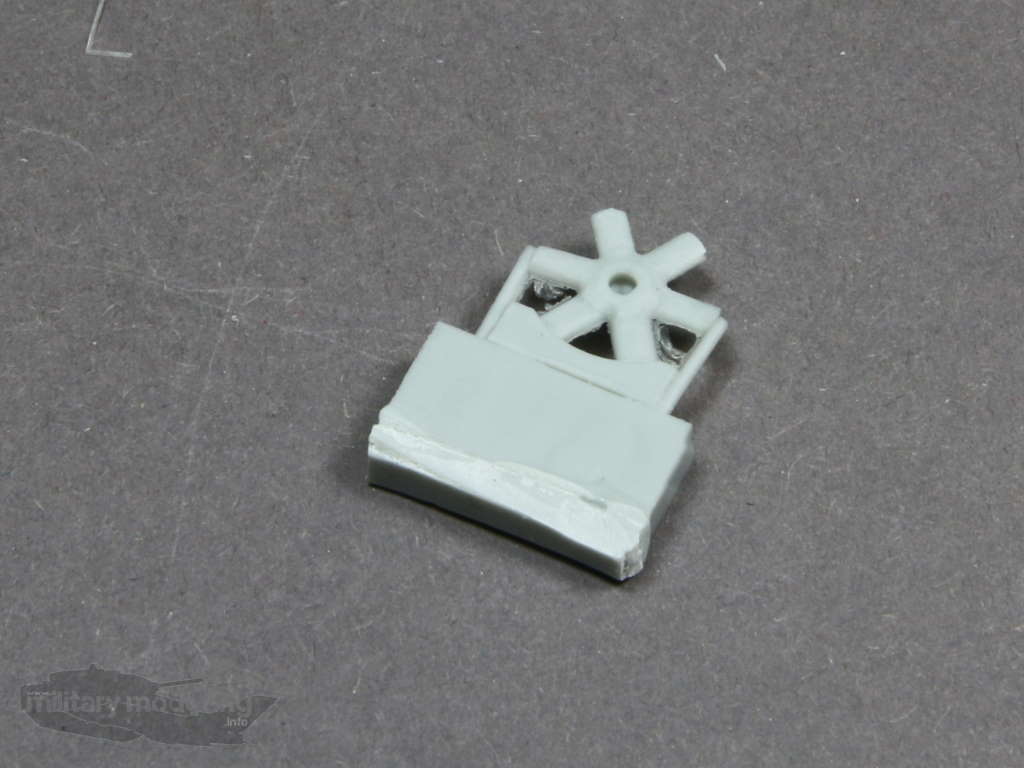

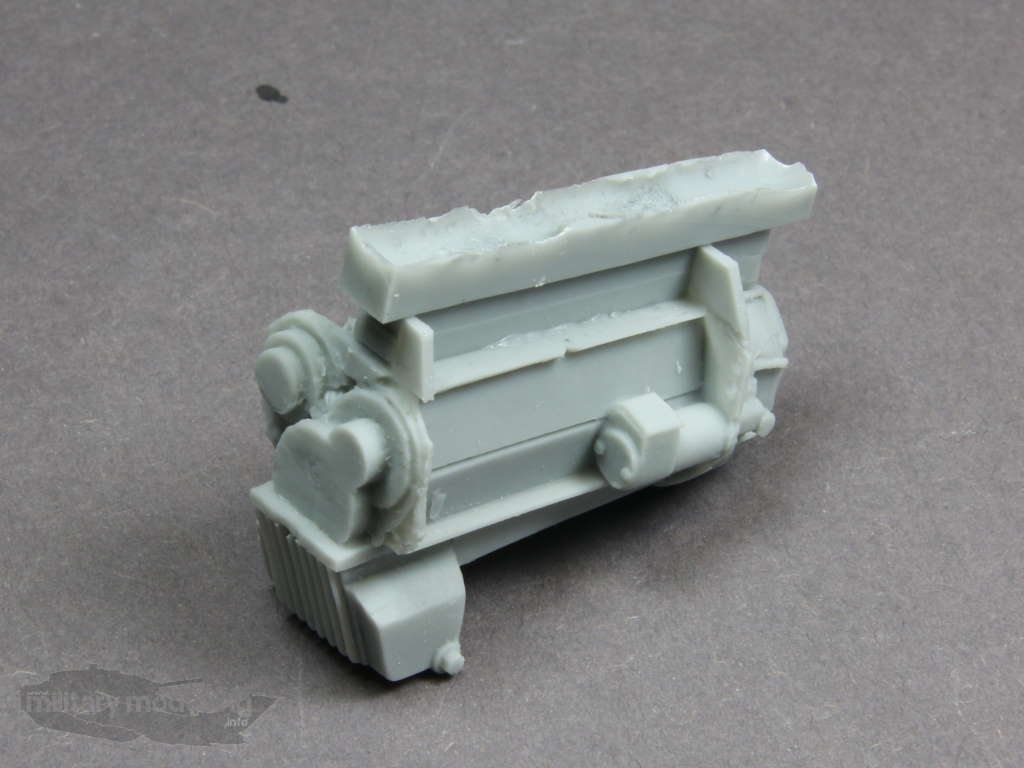

Schauen wir uns nun den Antriebsstrang an. PSM liefert hier ein Bauteil zur Darstellung des Motors mit. Dies ist nur sehr rudimentär gestaltet und hält noch genügend Luft für den Modellbauer zum verfeinern bereit. Das Lüfterrad ist einzeln enthalten. Aufgrund der geschlossenen Haube ist dieser aber auch nicht zu sehen.

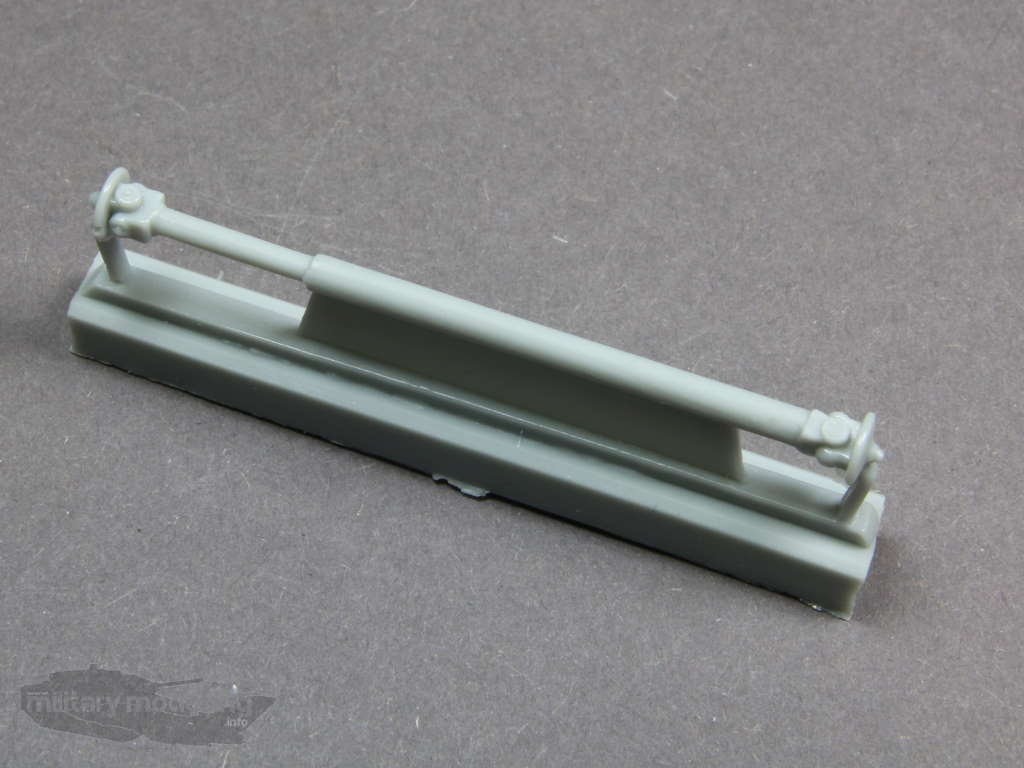

Die Antriebs- (Kardan-) wellen fehlen ebenfalls nicht.

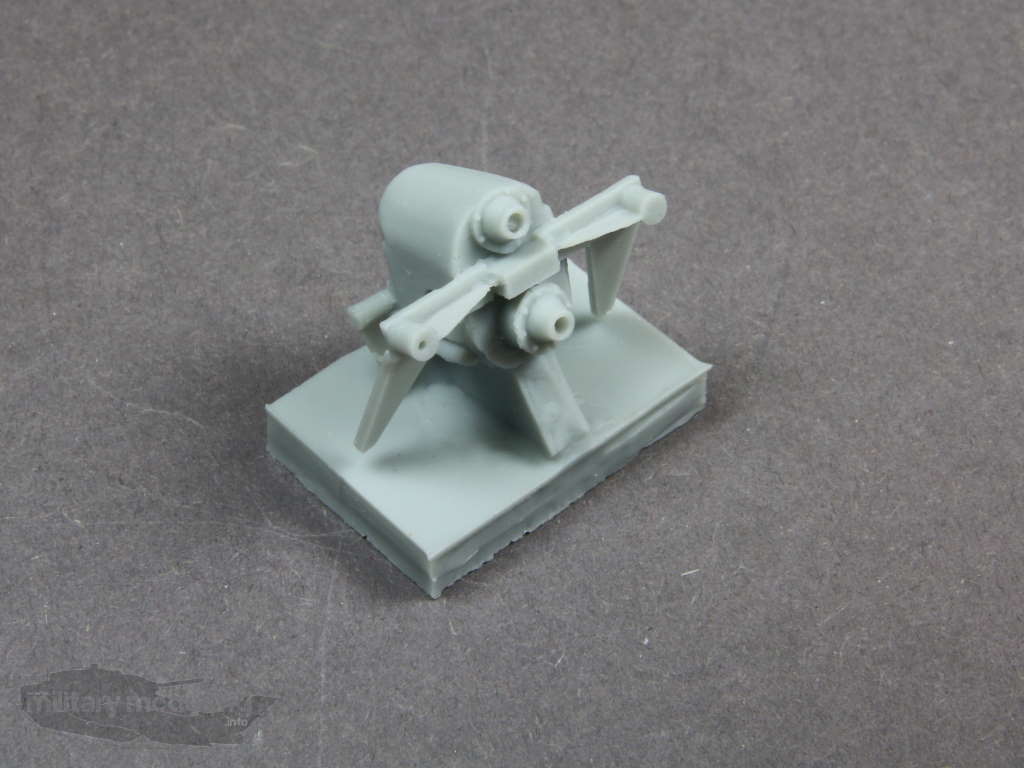

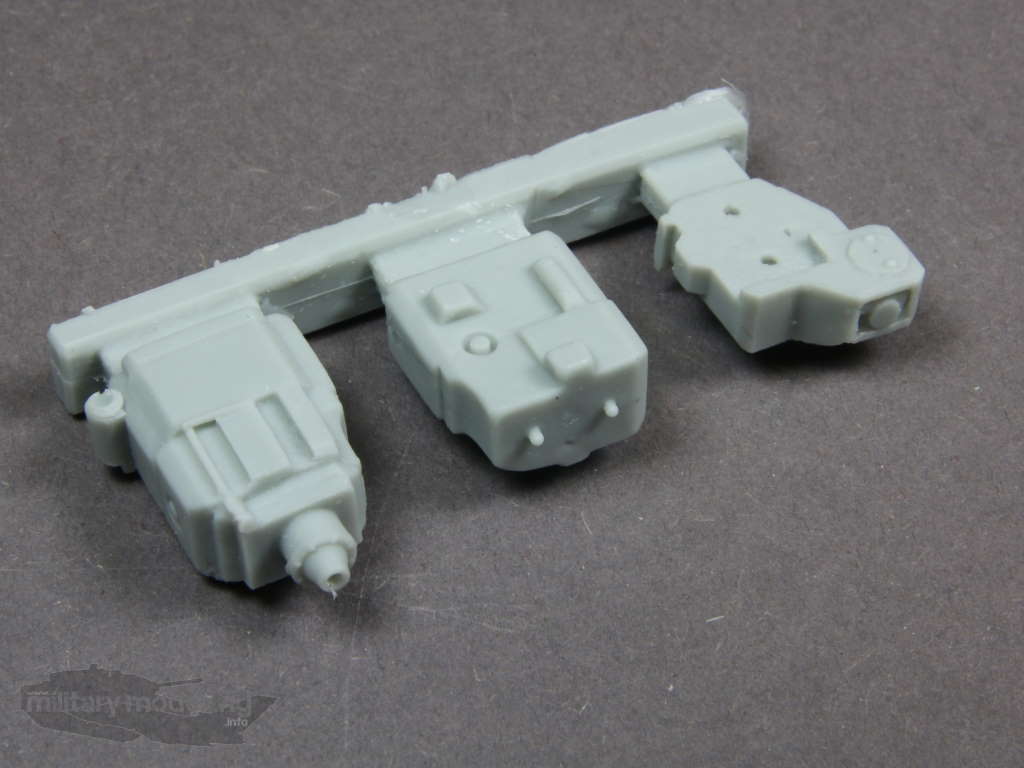

Auch Getriebe und Zwischengetriebe sind enthalten und entsprechend fein detailliert.
Damit wäre zumindest der Rahmen mit Fahrwerk und Antriebstrang fertiggestellt.

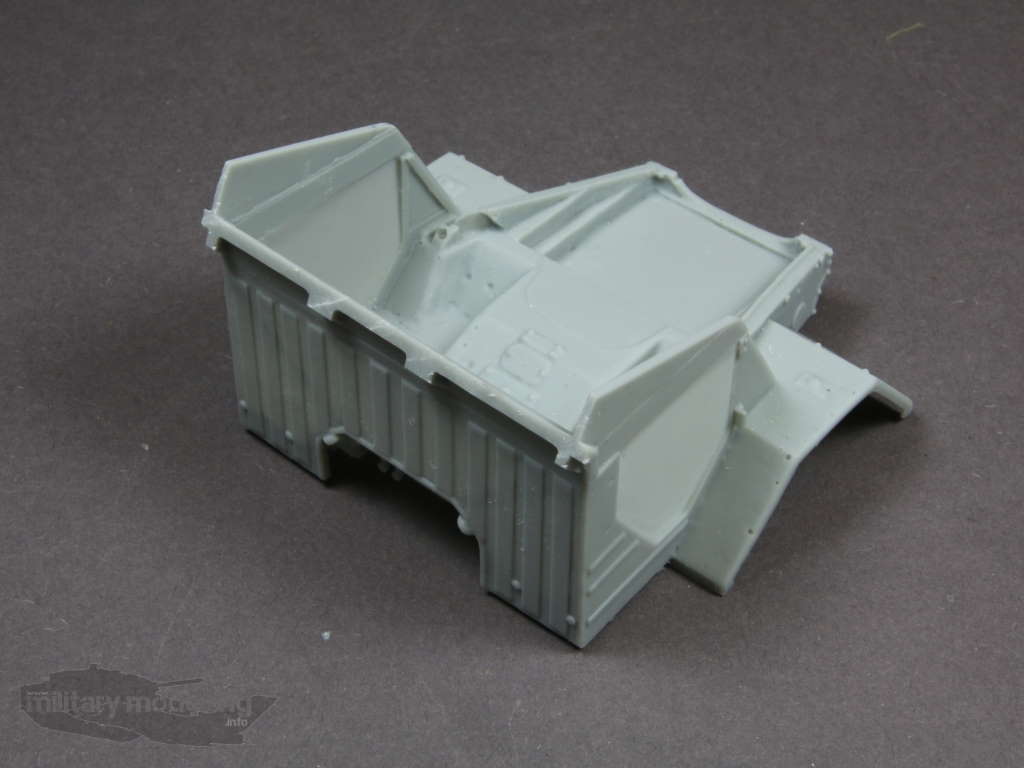

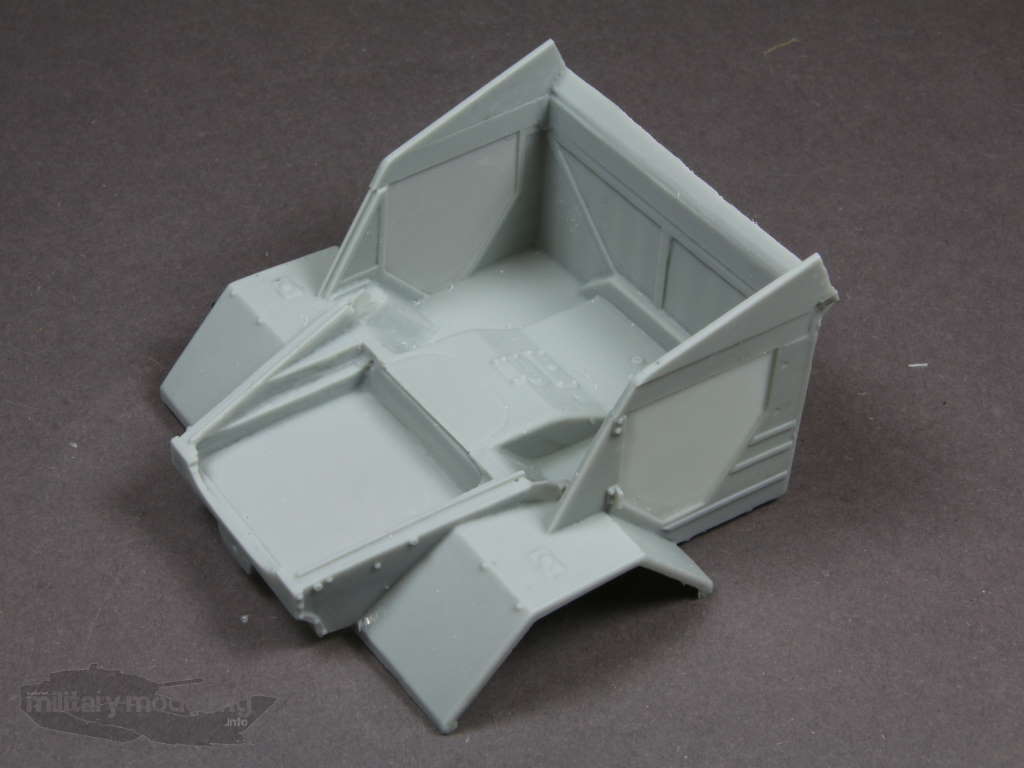

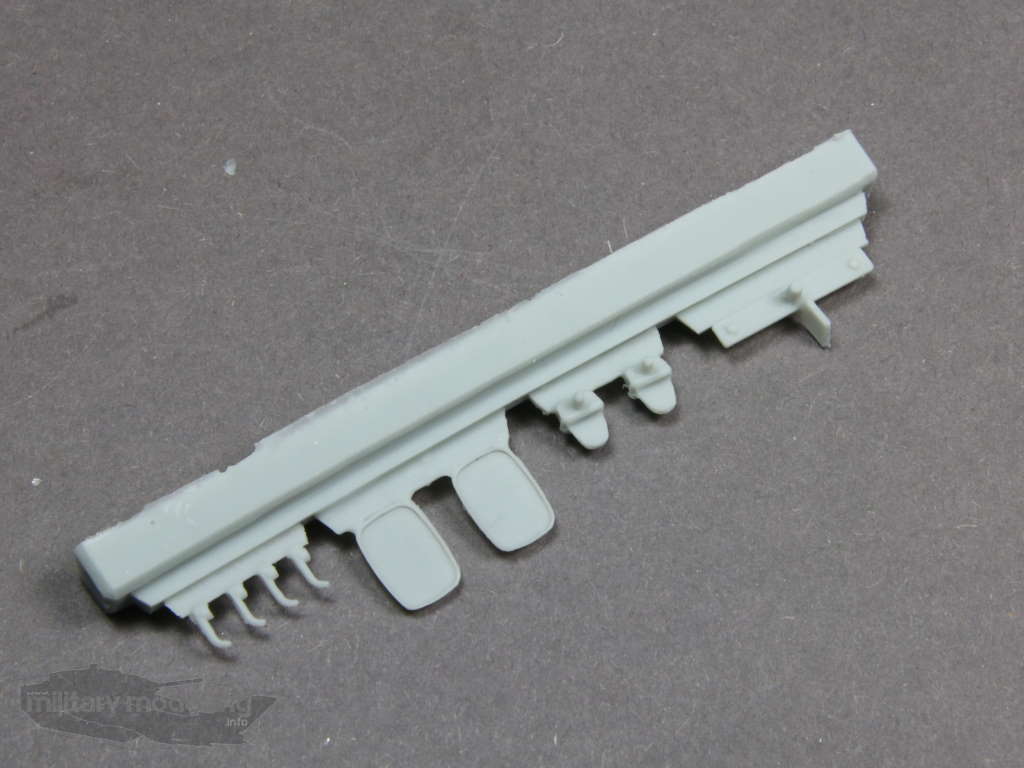

Kommen wir zum Aufbau und beginnen mit dem Fahrerhaus. Dieses ist mehrteilig ausgeführt. Das größte Bauteil ist der Boden mit den vorderen Radabdeckungen. Die markanten Rippen wurden perfekt berücksichtigt und auch Schrauben sind fein abgebildet. Hier und da gibt es Lunker, welche zu beseitigen sind.

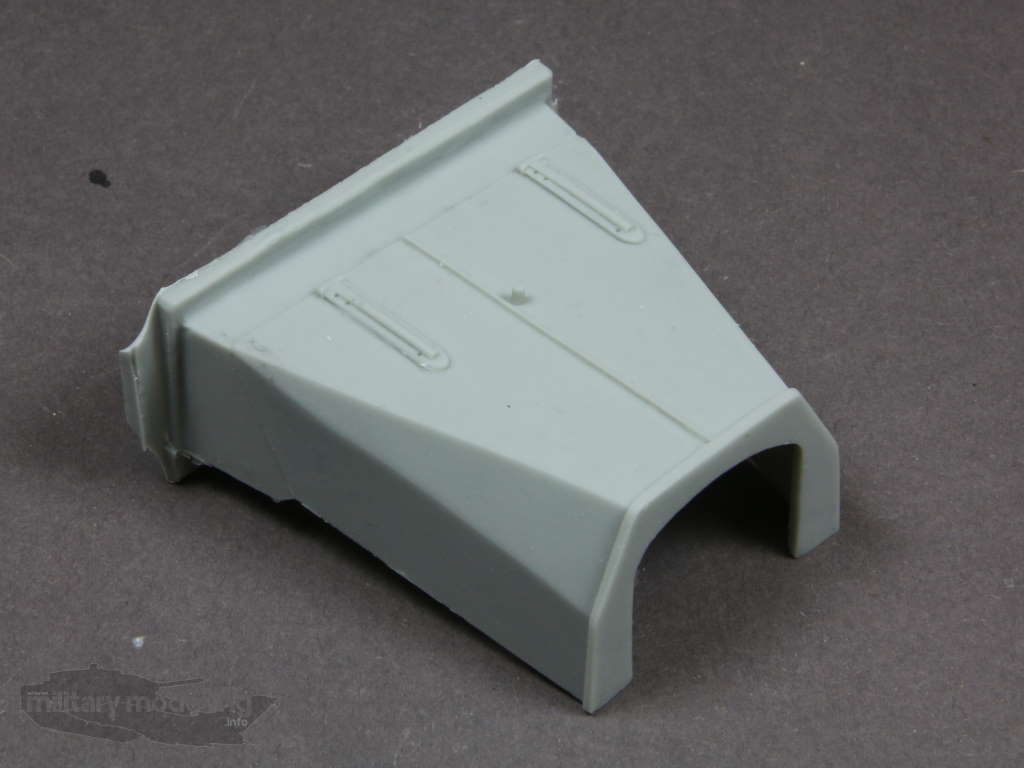

Die Motorhaube überzeugt in Form und Dimension sowie mit den Kleinigkeiten wie Scharniere.

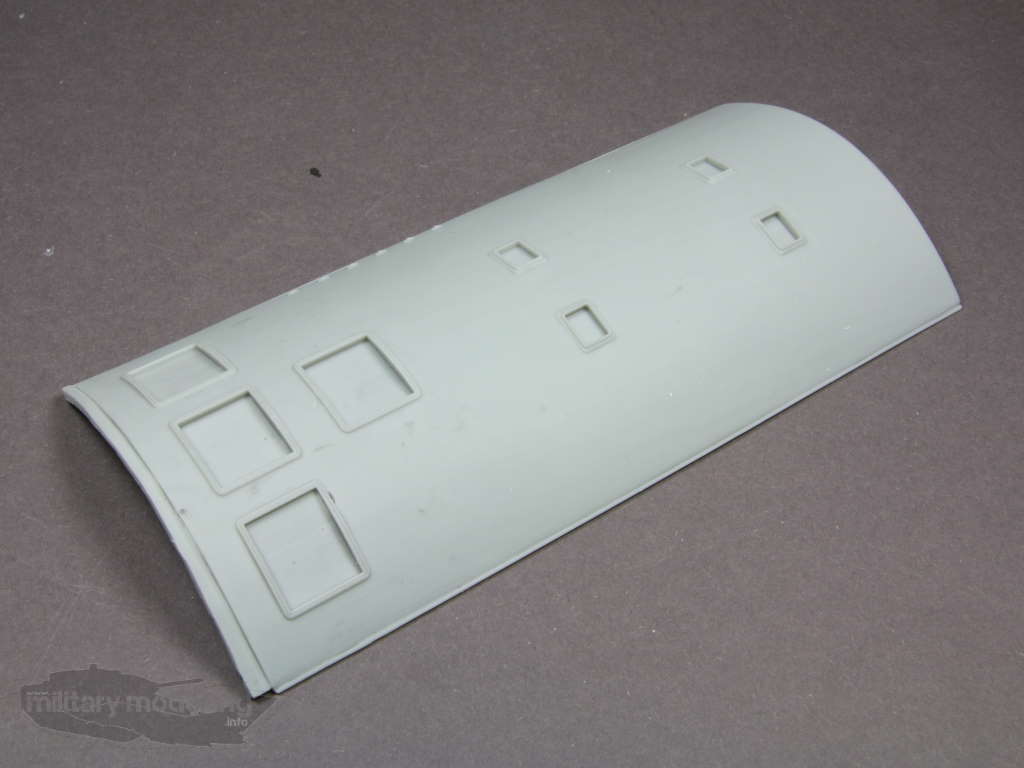

Das Verdeck, im Original aus Zeltstoff, zeigt eine feine rauhe Oberfläche. Auch der Faltenwurf ist als absolut gelungen zu bezeichnen.

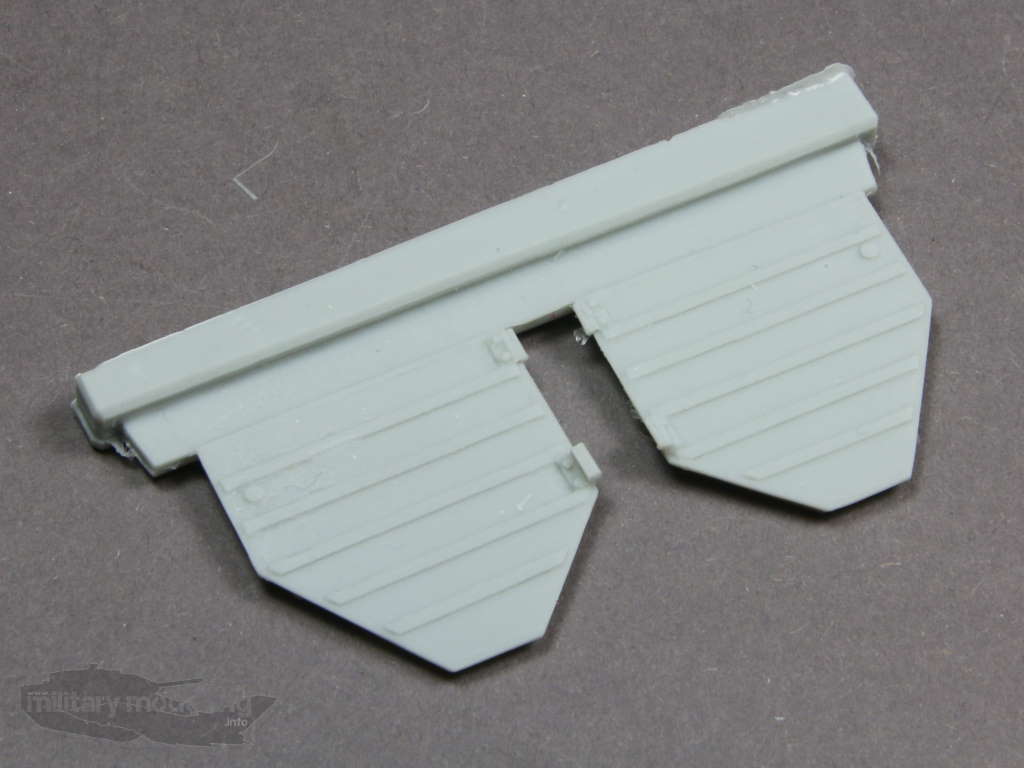

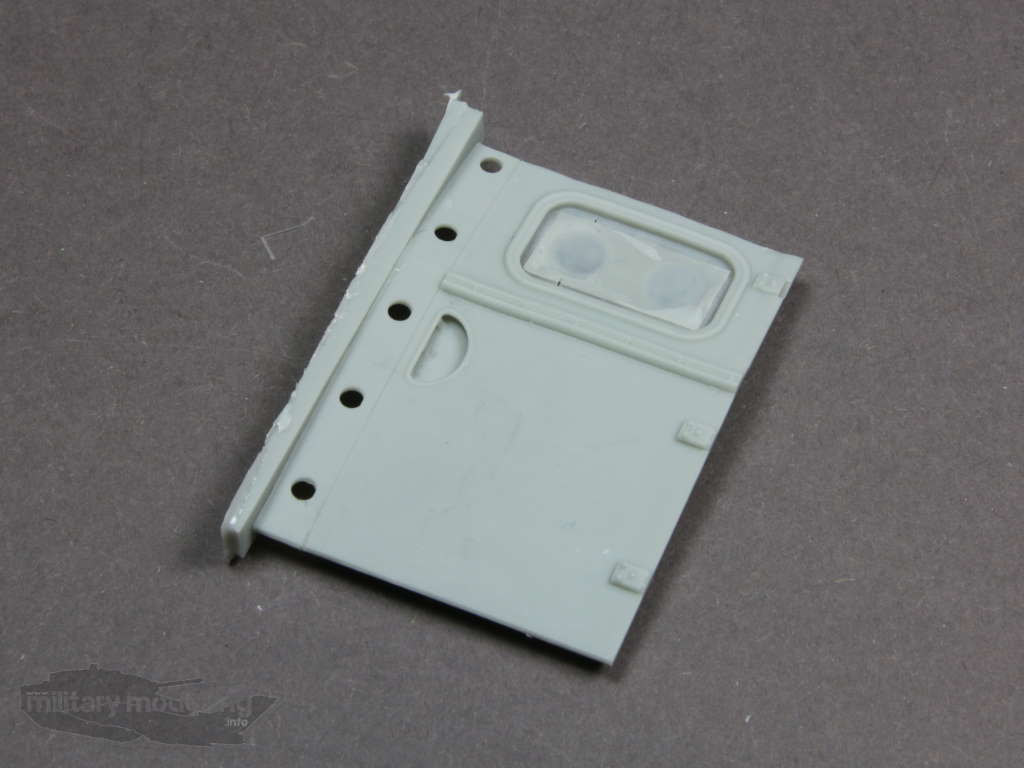

Die Türen sind einzeln verfügbar und können so auch geöffnet dargestellt werden.

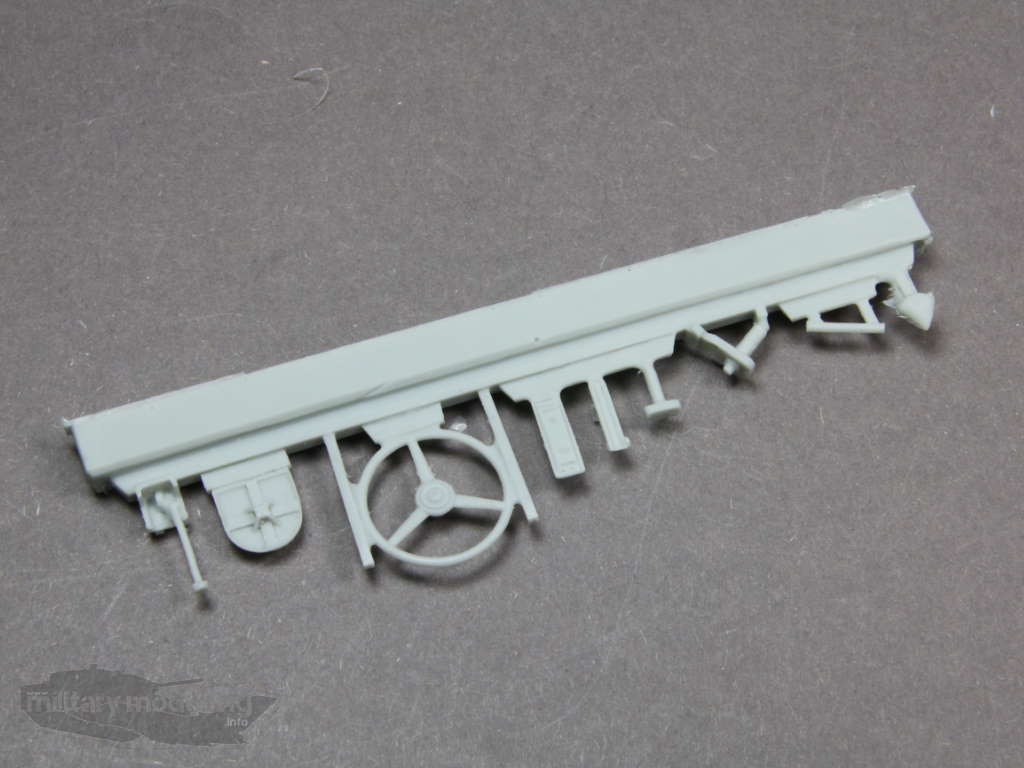

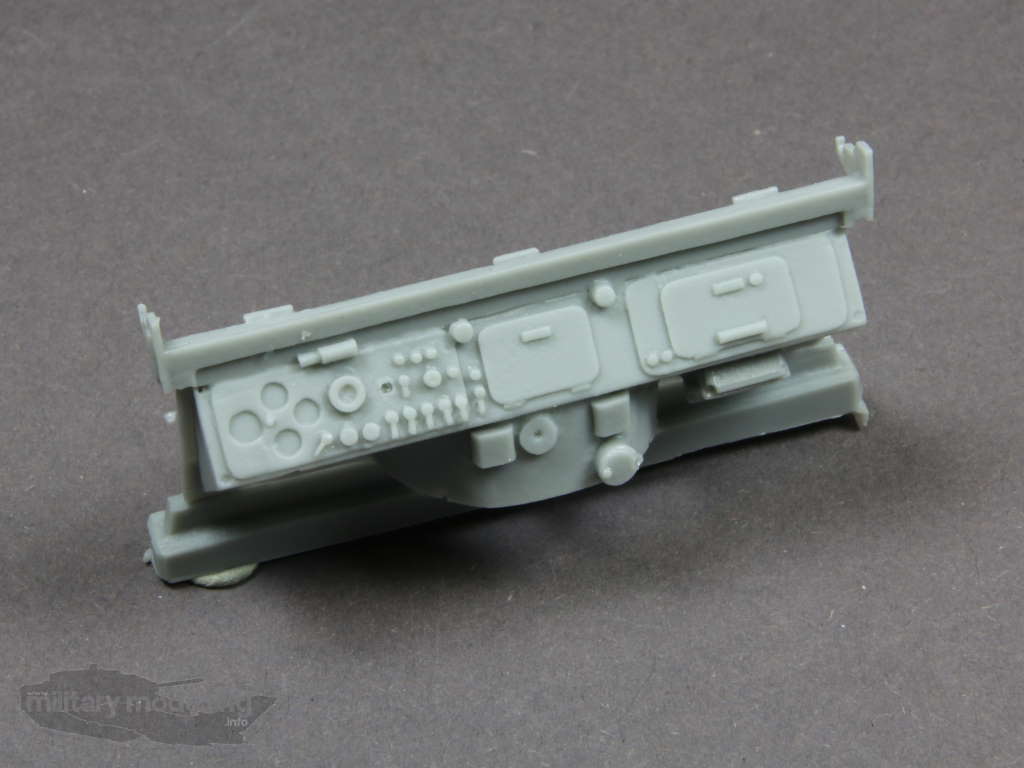

Im Innenraum hat PSM ein schön detailliertes Armaturenbrett beigelegt. Klasse.

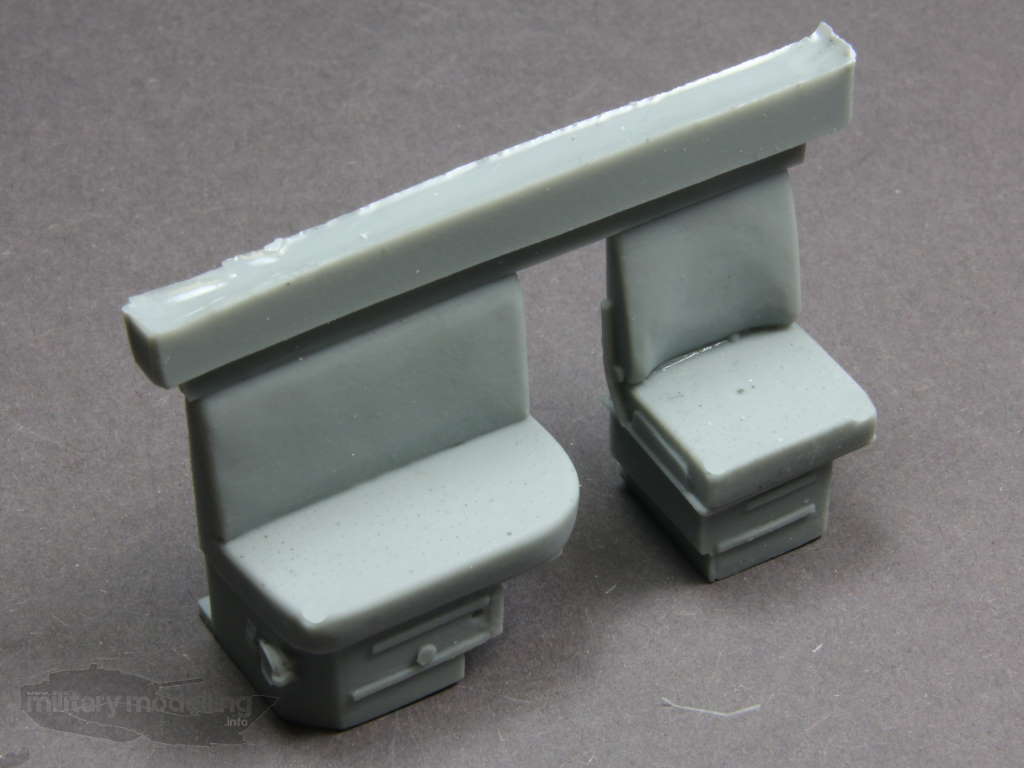

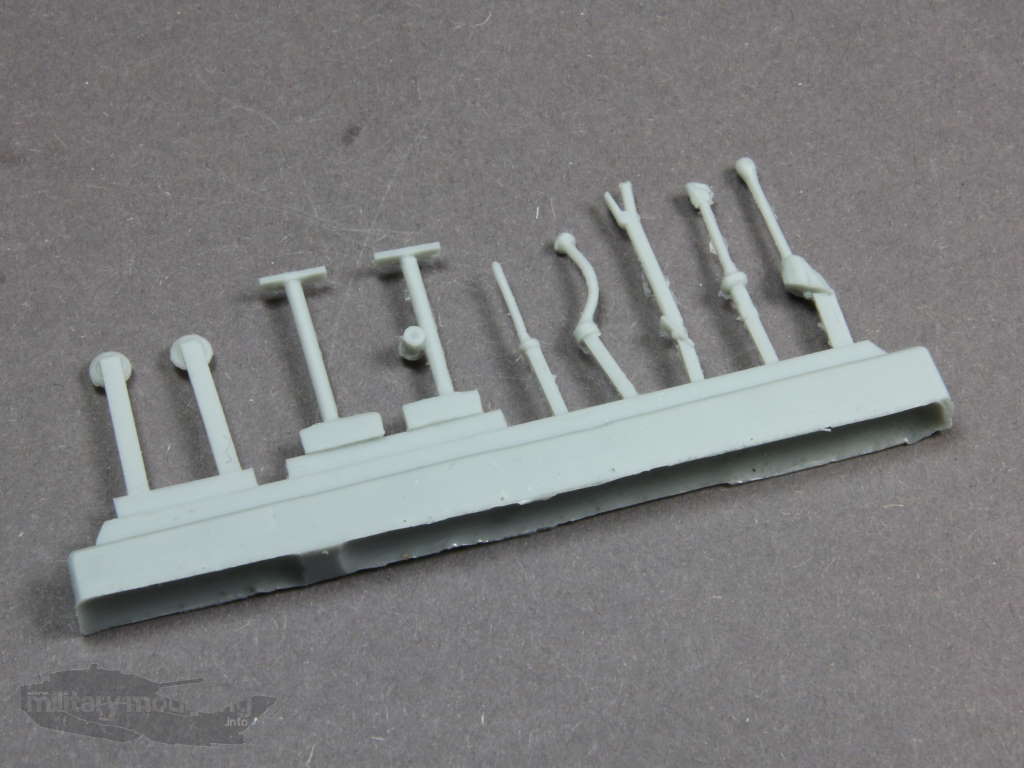

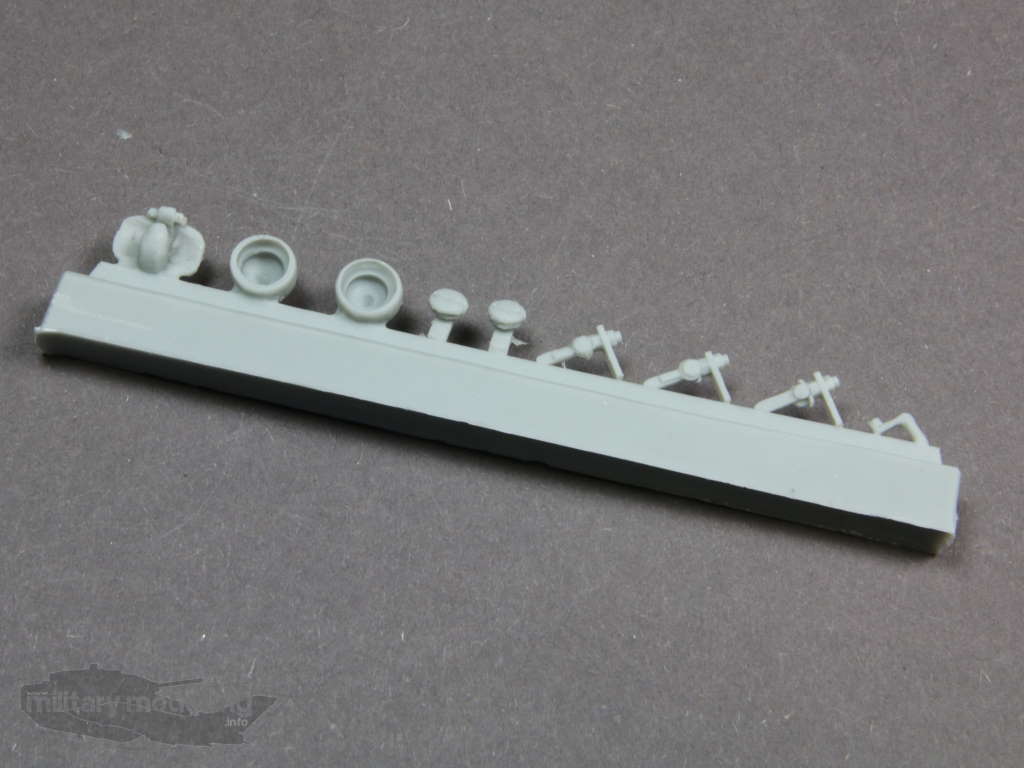

Dazu kommen die Sitze sowie die Hebel für die Schaltung, Handbremse und Allrad. Das Lenkrad darf natürlich nicht fehlen.

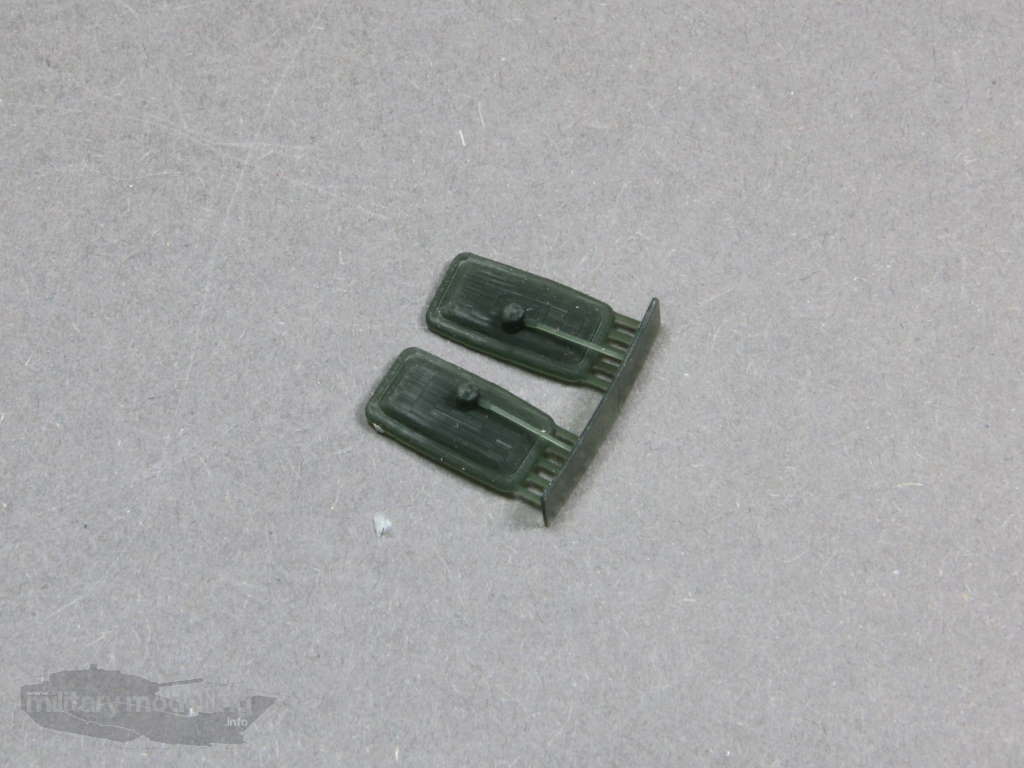

Die Spiegel des Fahrerhauses sind als 3D-Druckteile enthalten.

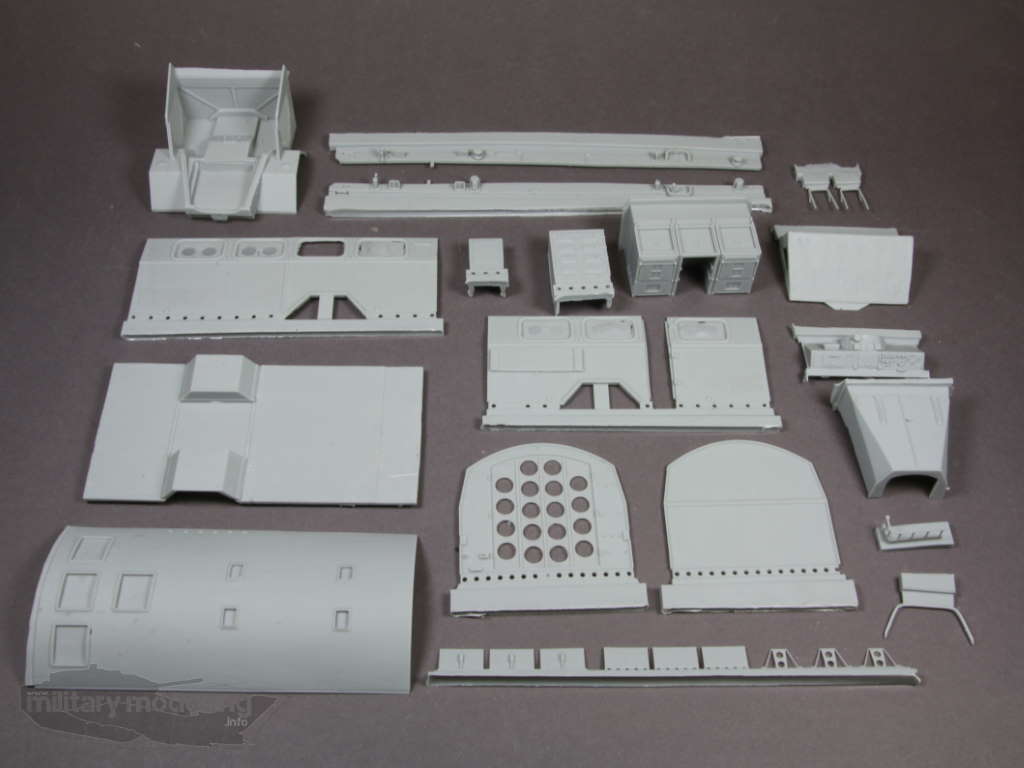

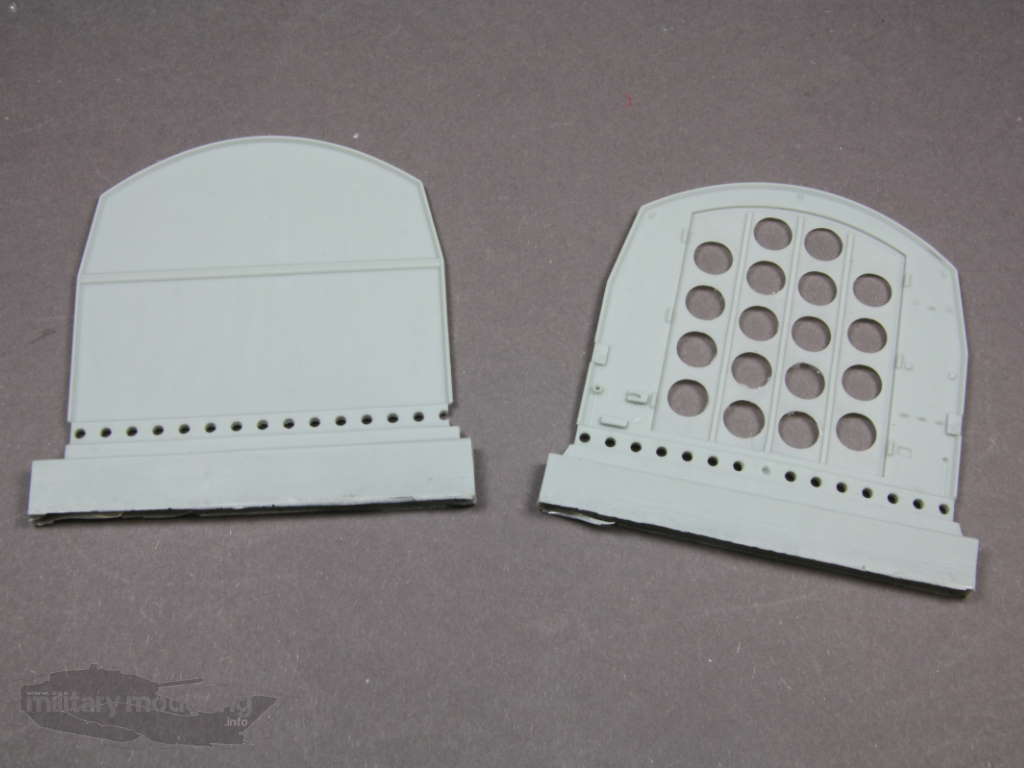

Schauen wir uns nun die Bauteile des Kofferaufbau’s an. Auch dieser ist mehrteilig ausgebildet. Dazu gehören die Bodenplatte, Front- und Rückwand, Seitenteile, hintere und seitliche Tür.

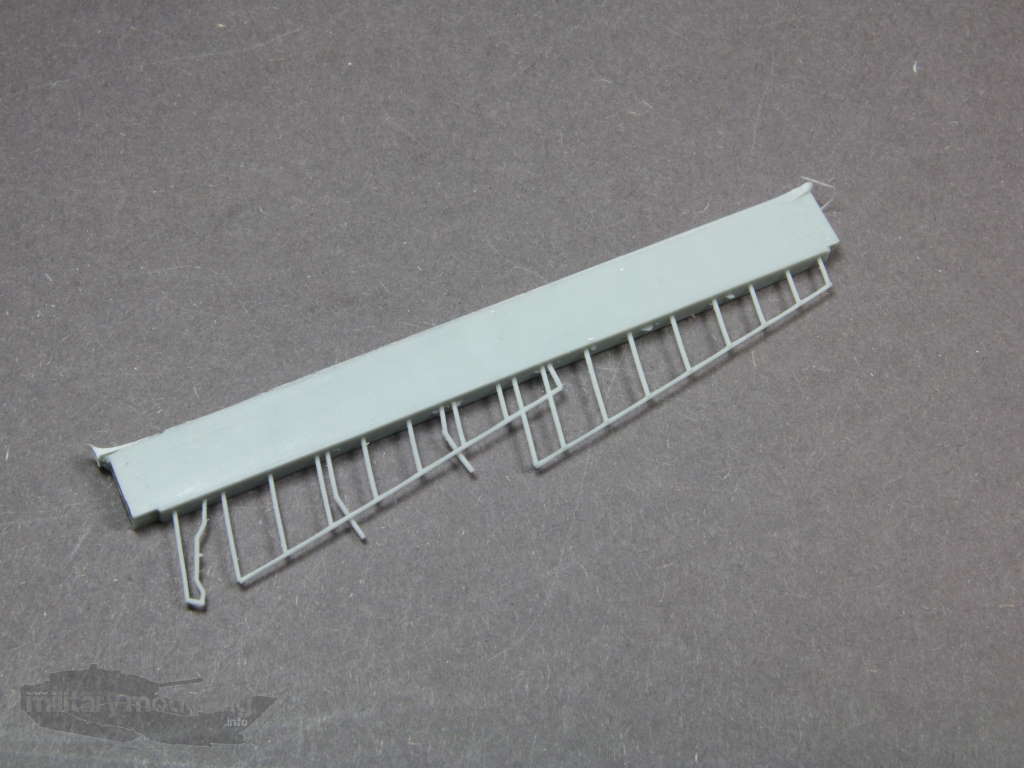

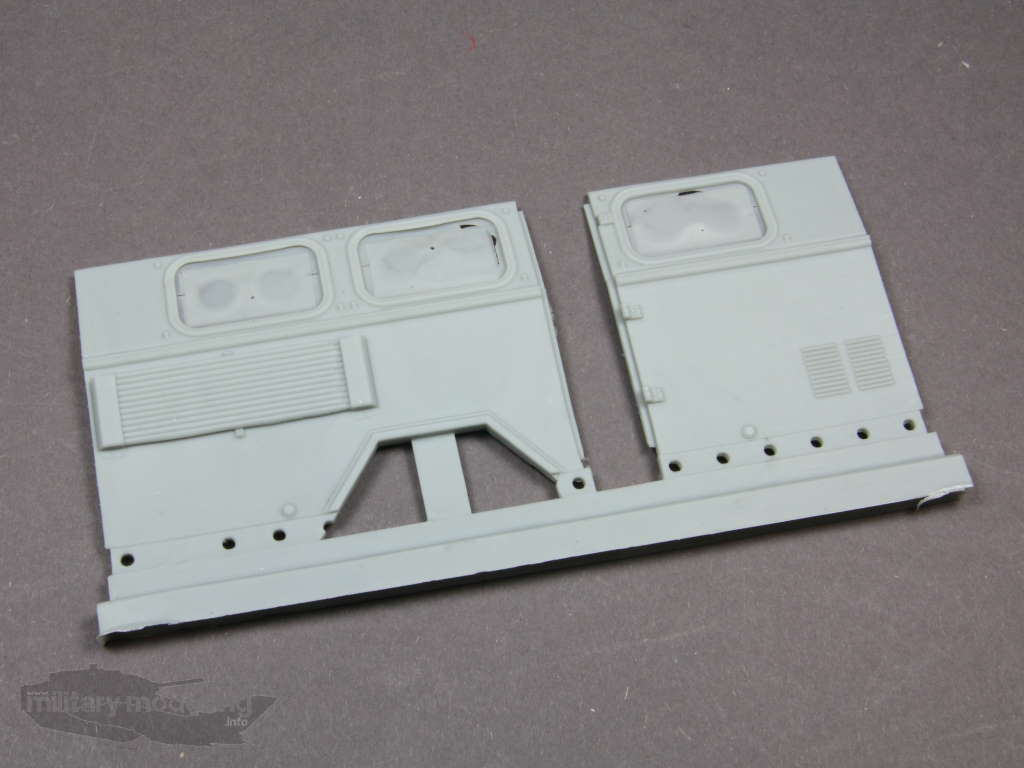

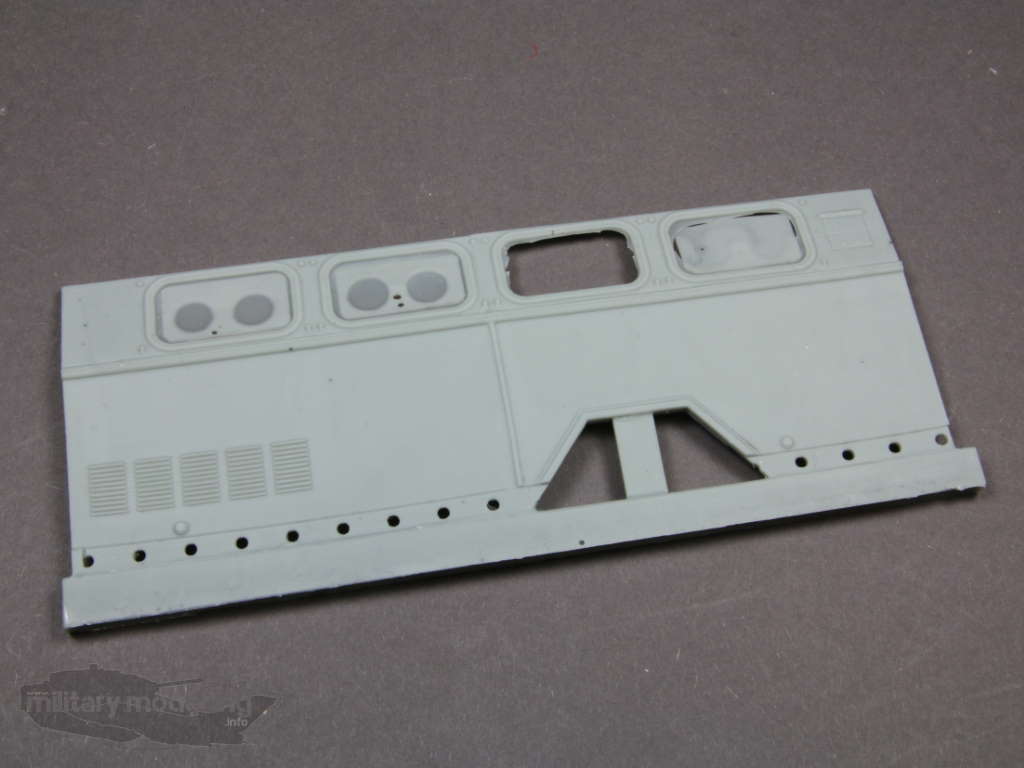

Die Seitenteile sind ebenfalls sehr detailreich gestaltet, wie z.B. Lüftungsschlitze, Fenstergummis, Tarnstangenhalterung und Scharniere zeigen.

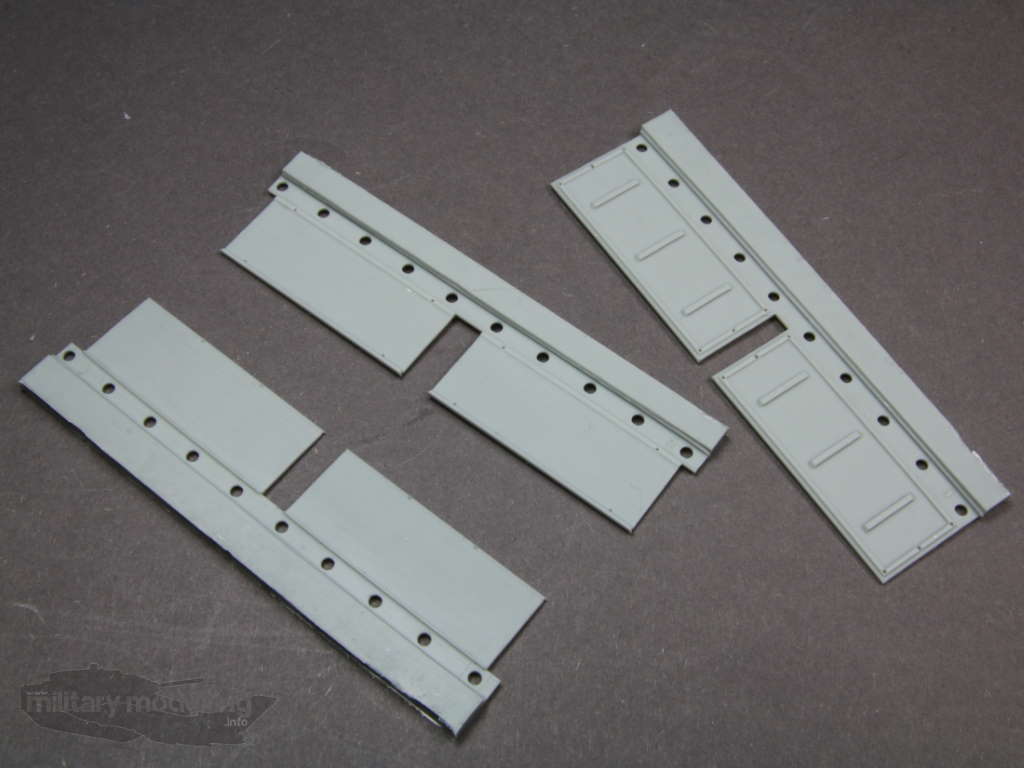

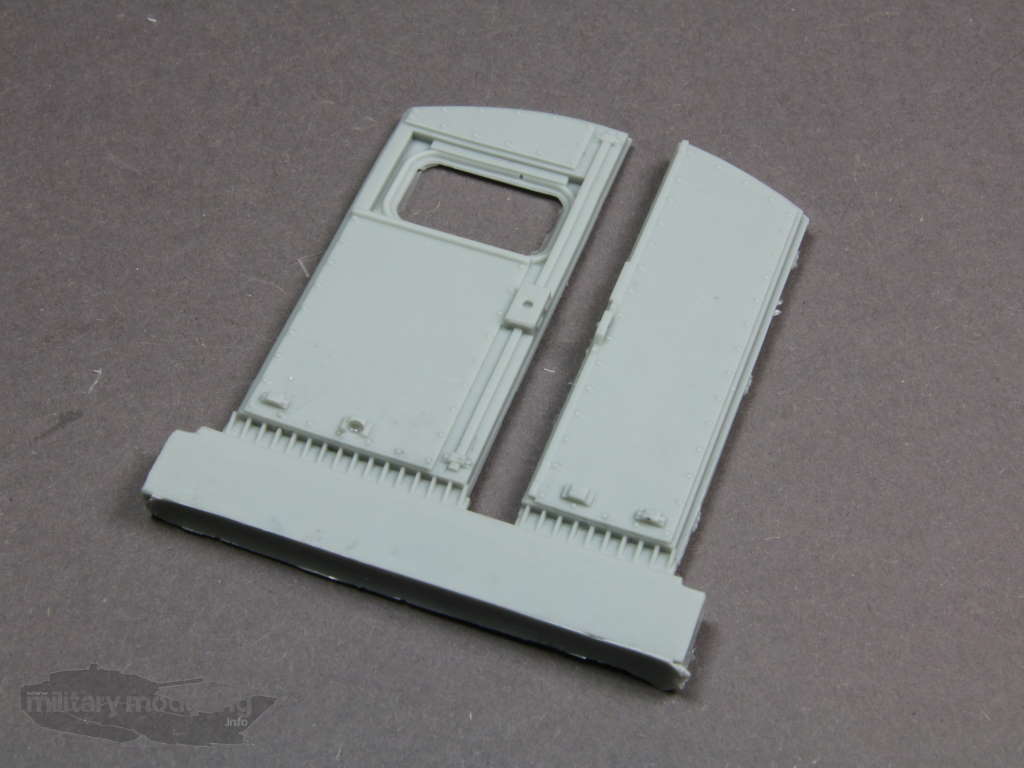

Die hinteren Türen als auch die Seitentür sind geöffnet darstellbar. Hier kommen z.B. die Details wie die Verriegelung bestens zur Geltung.

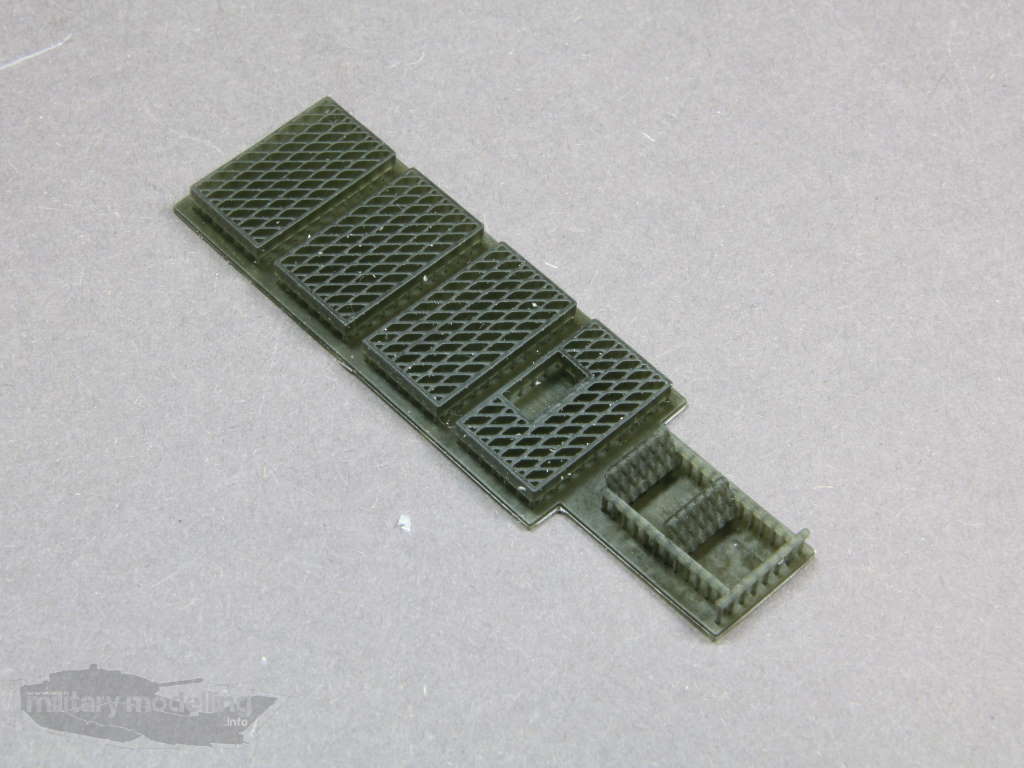

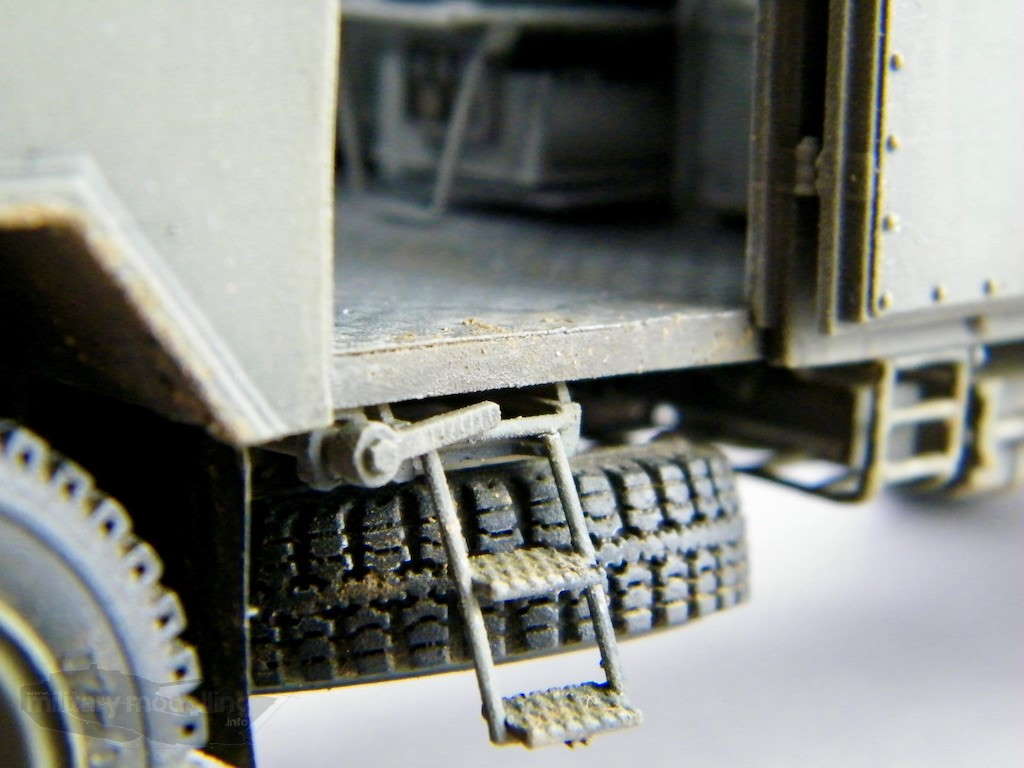

Die Auftritte als auch die Stufen für die hintere Treppe sind als 3D-Druckteile ausgeführt.
An dieser Stelle erneut der Hinweis, dem rechtwinkligen Ausrichten der Bauteile eine erhöhte Aufmerksamkeit zu teil werden zu lassen!

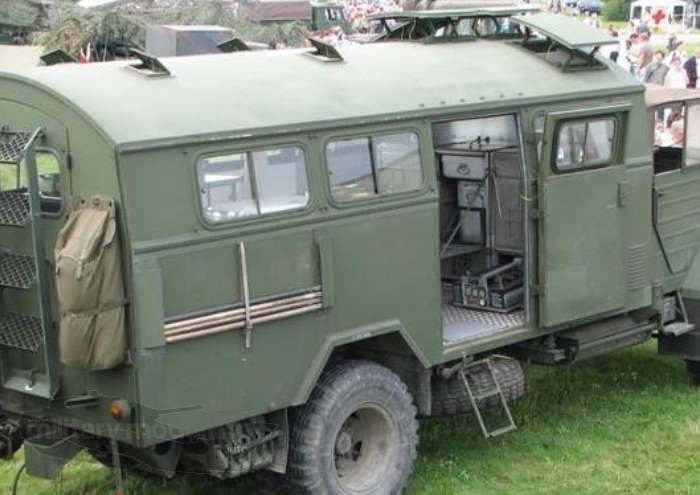

Hier das Original zum Vergleich:

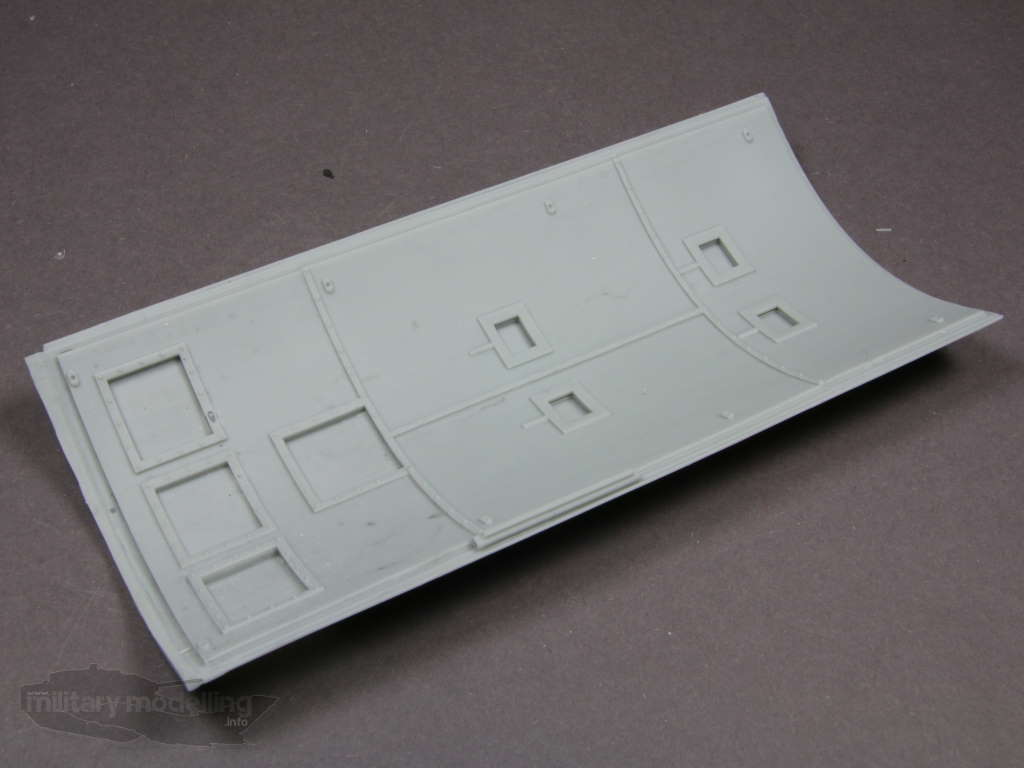

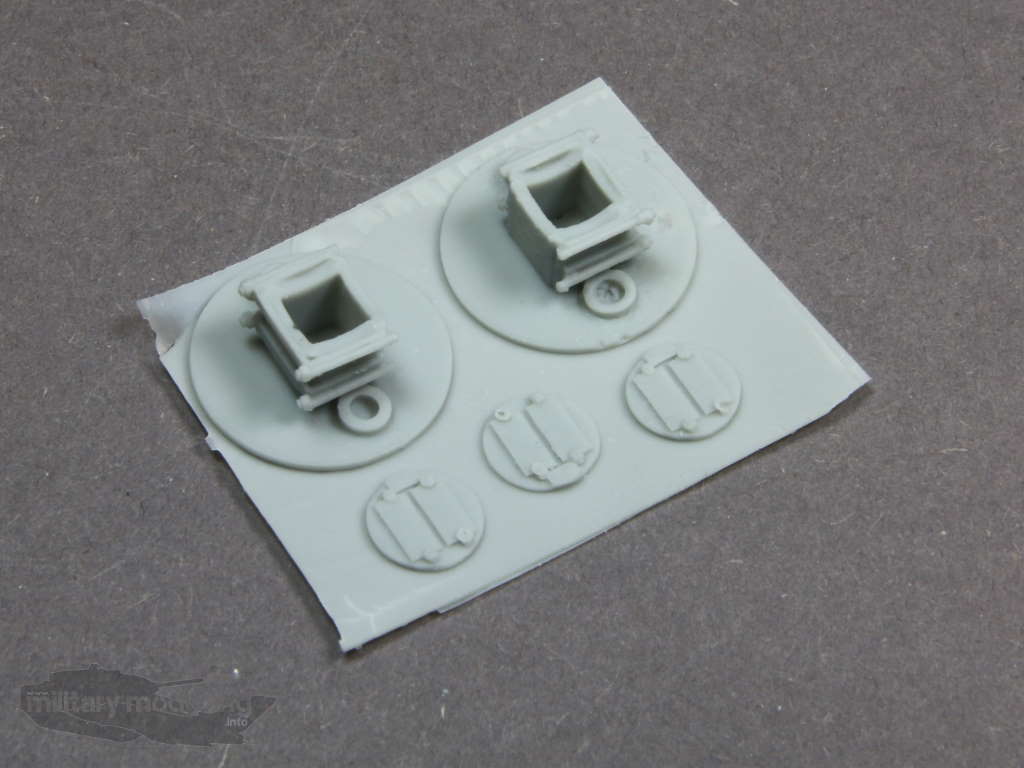

Das Dach des Kofferaufbaus zeigt die markanten Dachöffnungen der Feldküche. Aber auch innen ist es fein gestaltet. Die Abdeckungen der Dachöffnungen sind einzeln enthalten und können so auch geöffnet dargestellt werden.

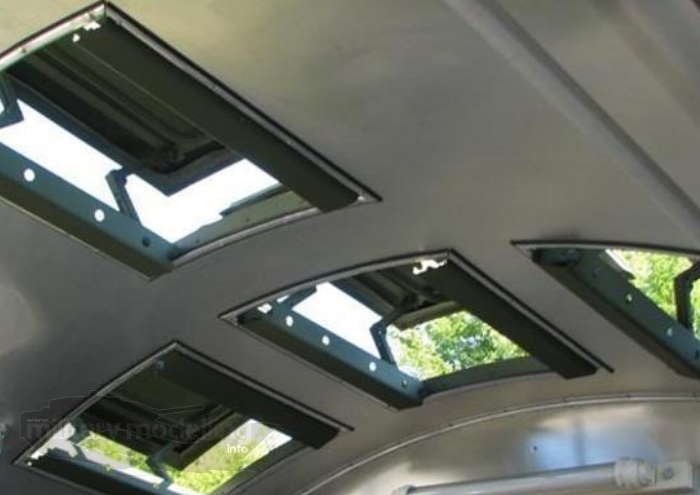

Im Original schaut dies so aus:

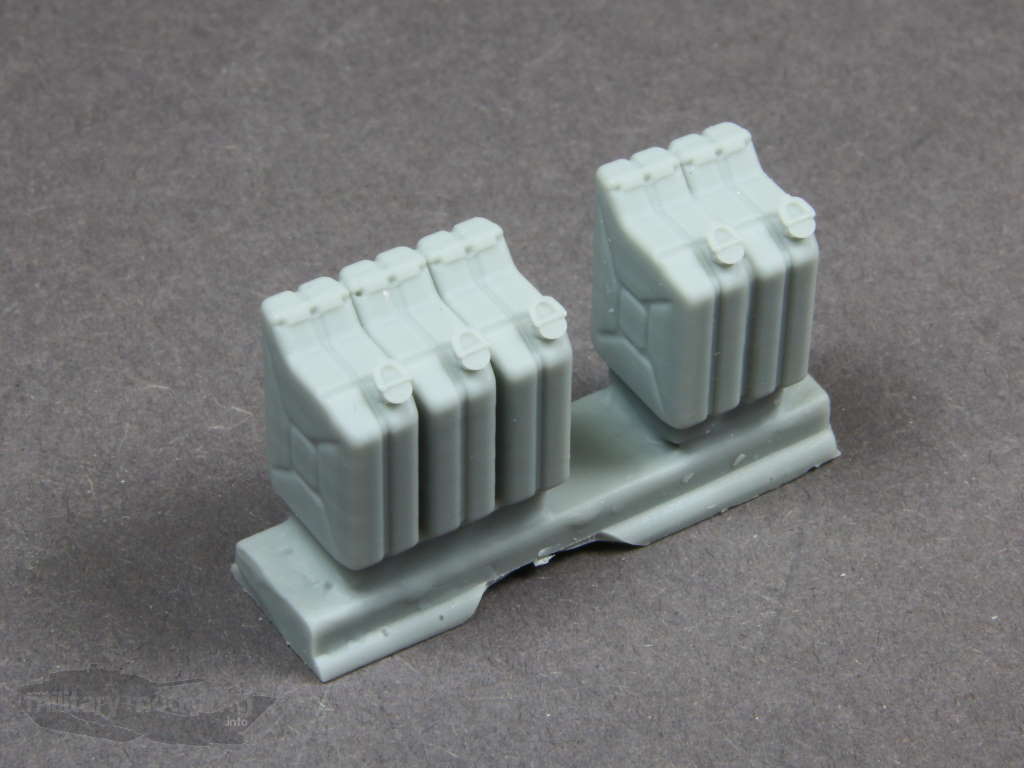

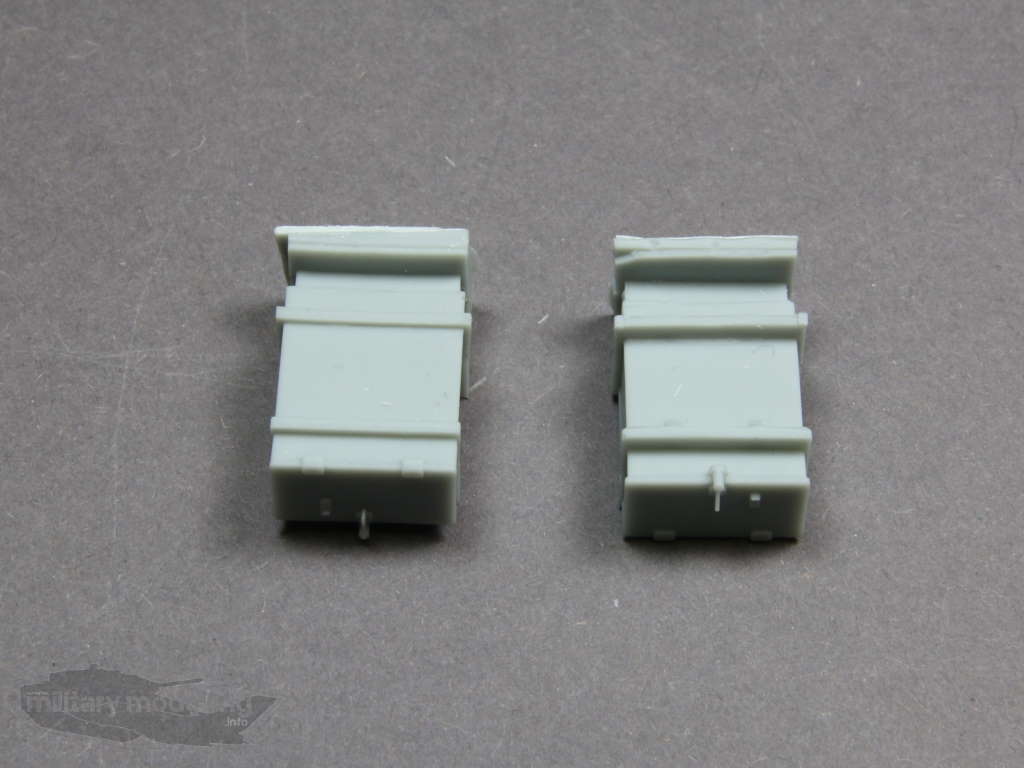

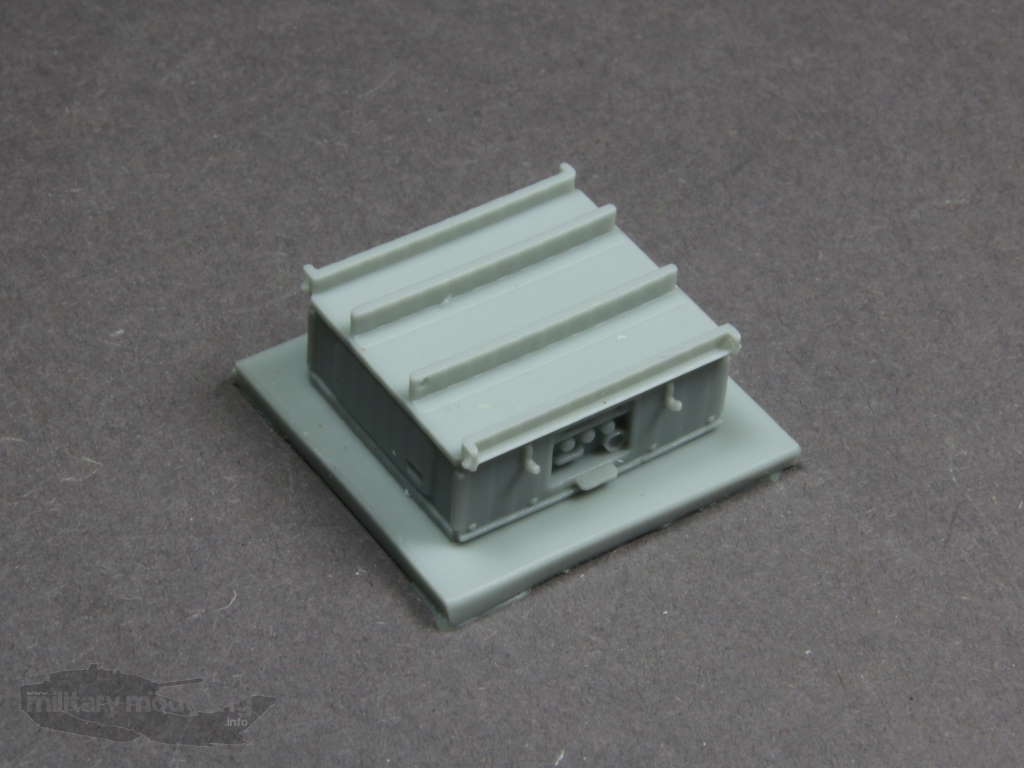

Auch die passenden Anbauteile wie z.B. Staukisten, Werkzeug oder Kanister fehlen selbstverständlich nicht.
Neben dem Aufbau ist auch die komplette Inneneinrichtung der Feldküche enthalten. Dazu gehören die Arbeitsflächen, Schränke, die Kochstelle oder auch die Warmhalte-Behälter. Schauen wir mal näher hin.

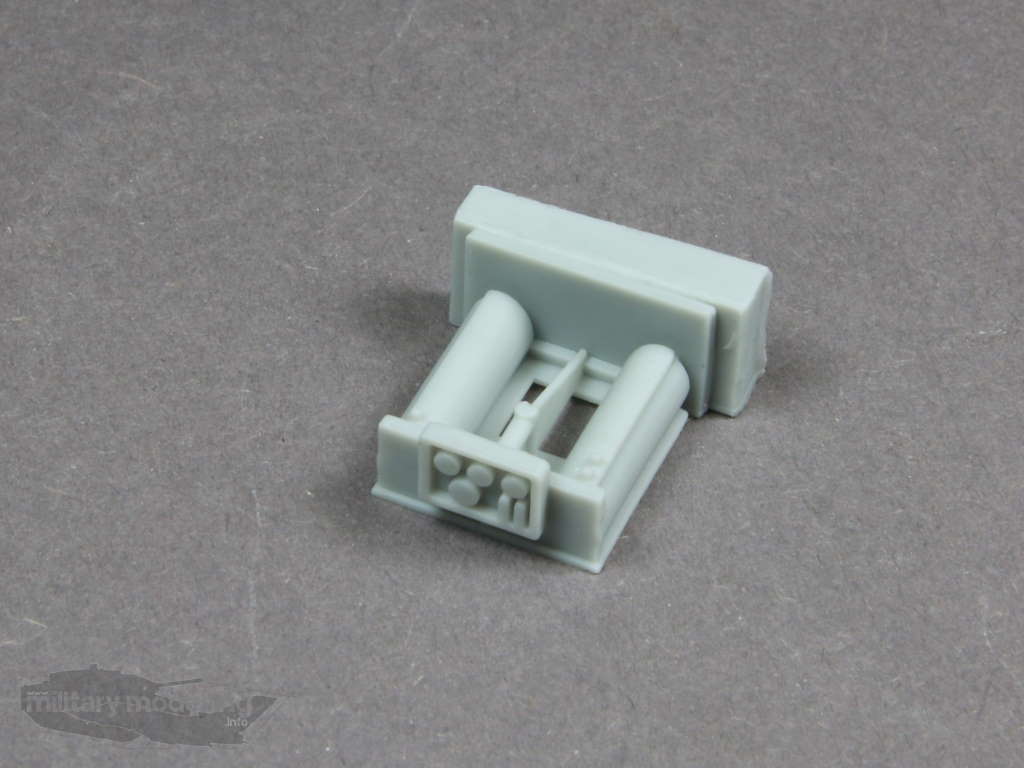

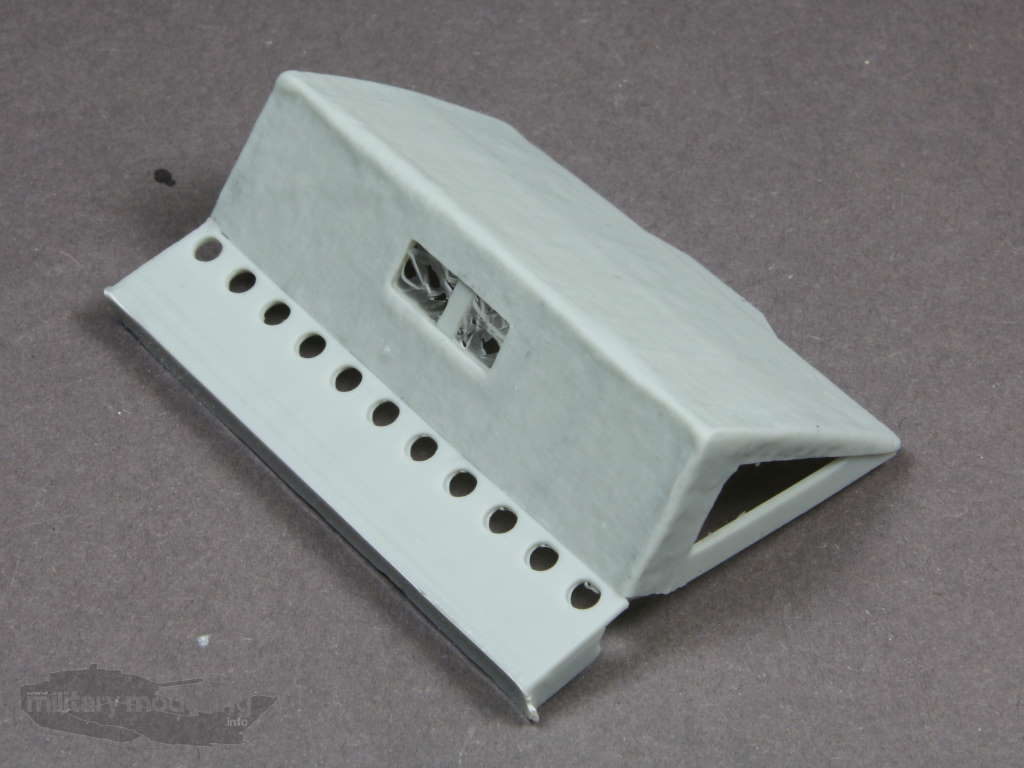

Da wäre z.B. die Kochstelle mit Gasbrenner. Die Kochstelle besteht aus mehreren Bauteilen, wobei gegenüber dem Original sehr detailliert vorgegangen wurde.

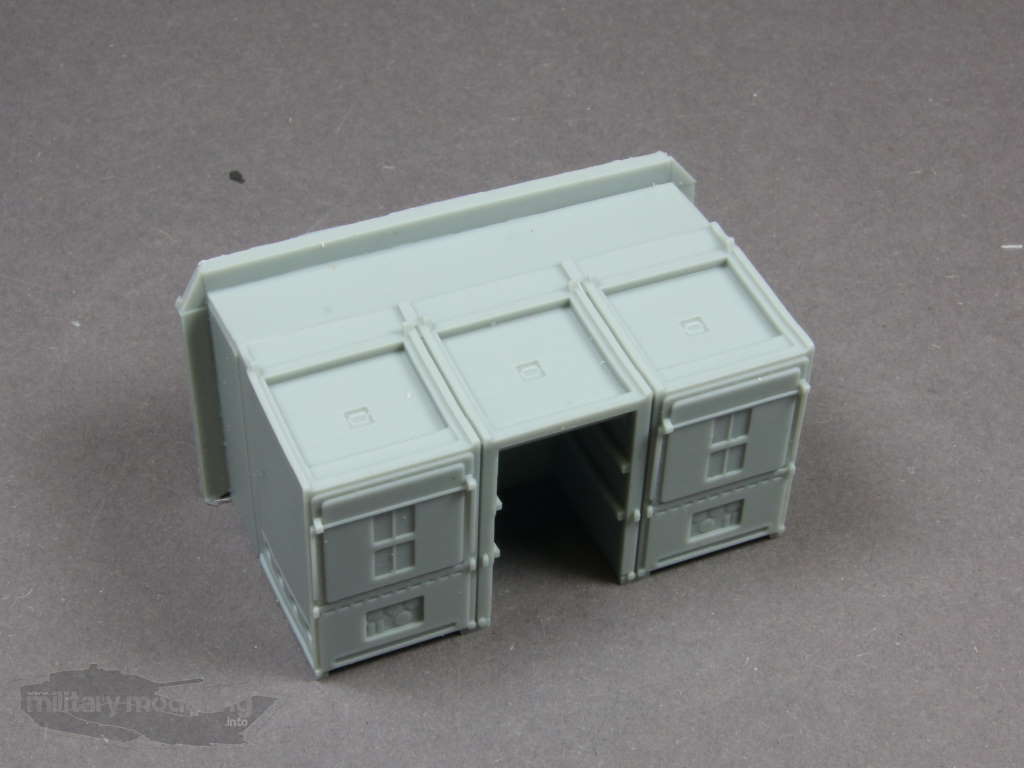

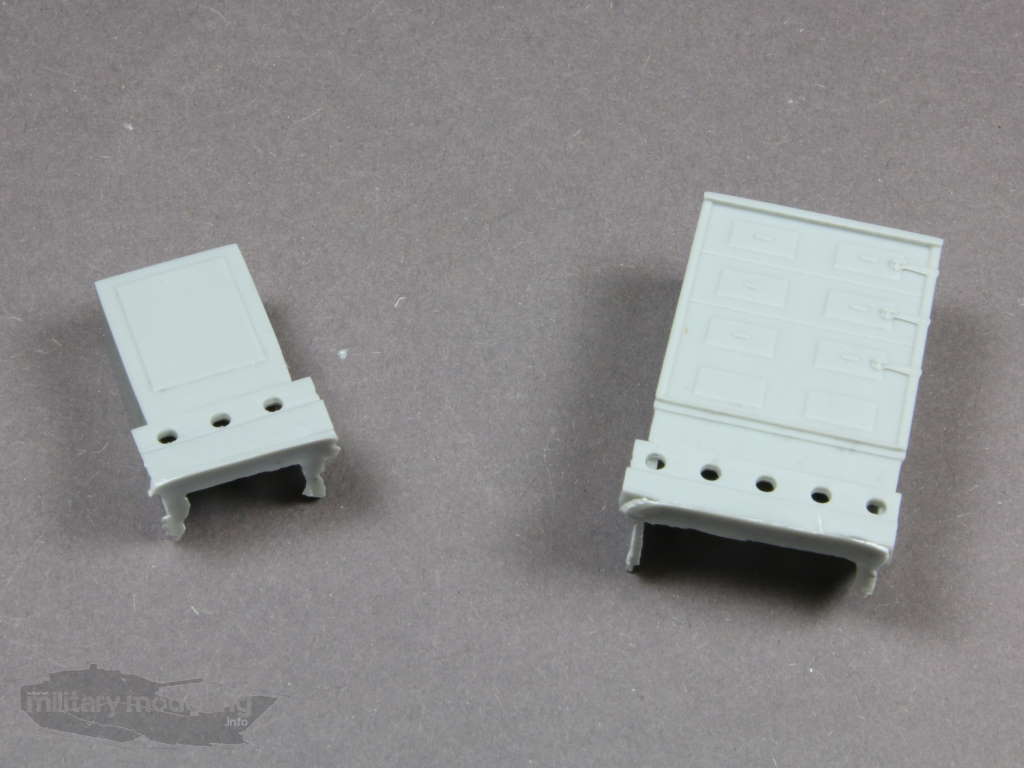

Die Arbeits- und Ablageeinbauten wurde ebenfalls nachgebildet und überzeugen.

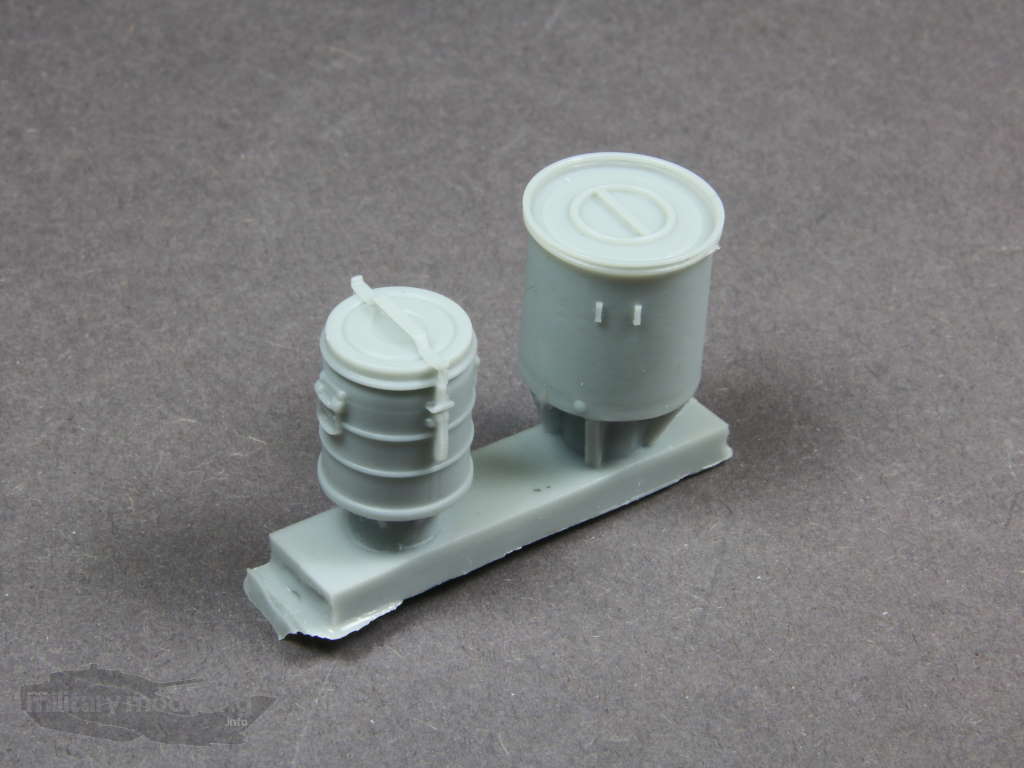

Der Topf und auch die unterschiedlichen Warmhaltebehälter dürfen natürlich nicht fehlen.

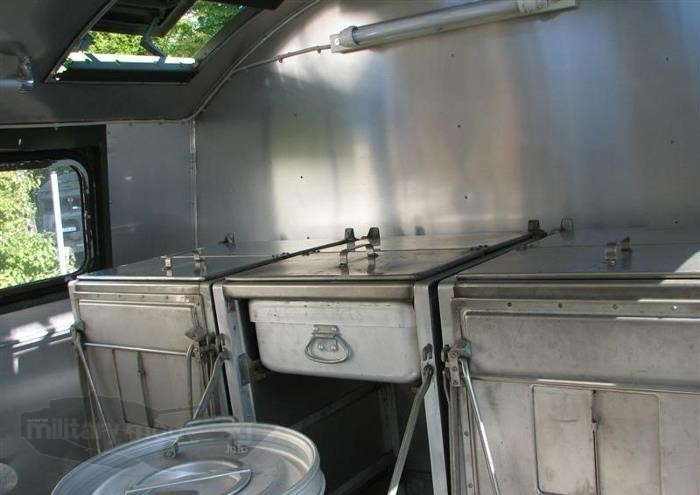

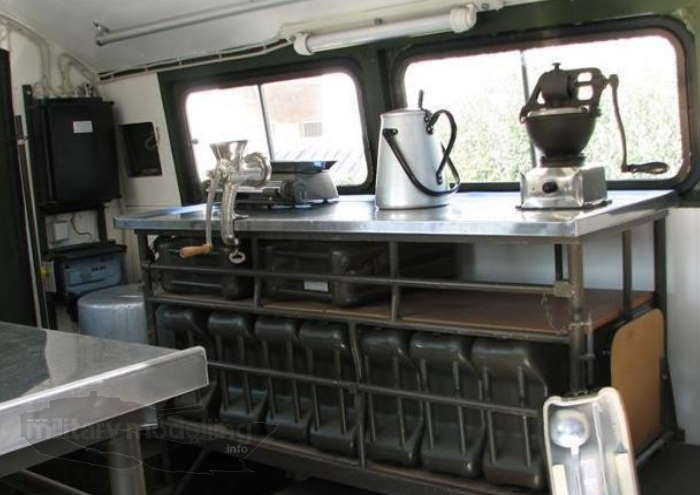

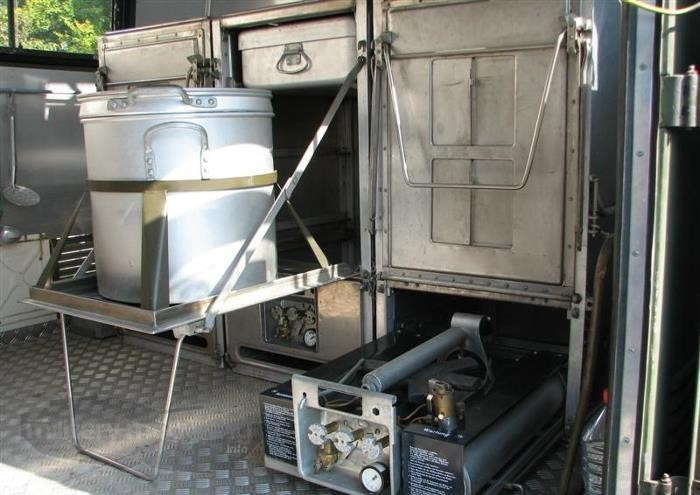

Hier ein Blick ins Original:

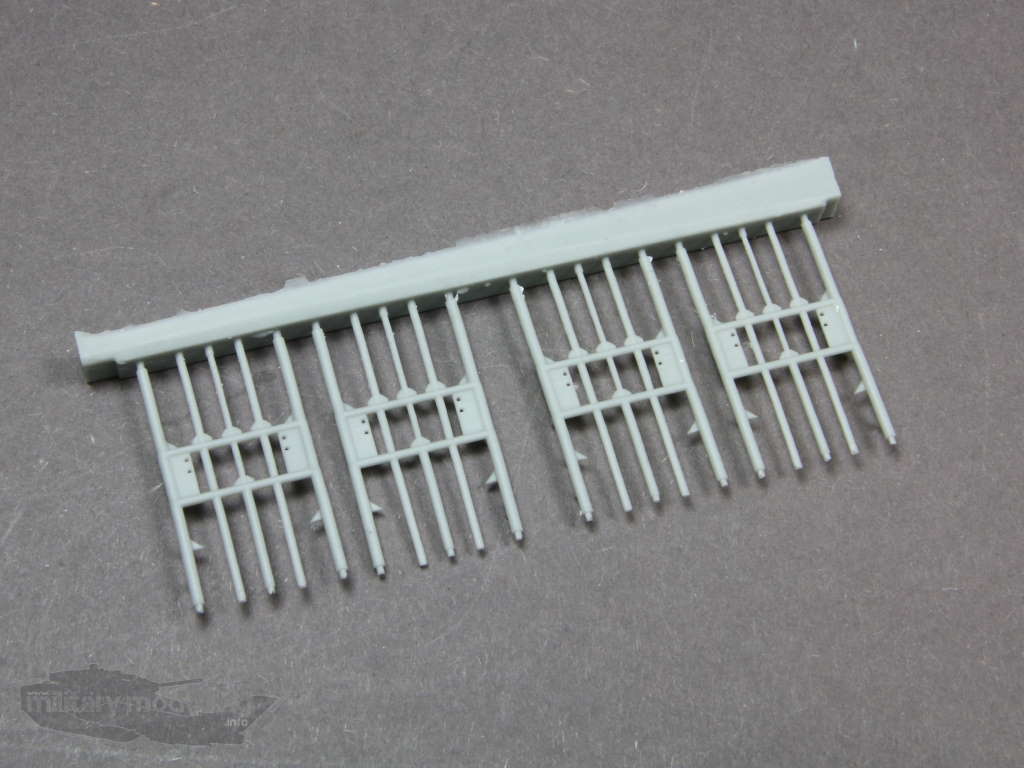

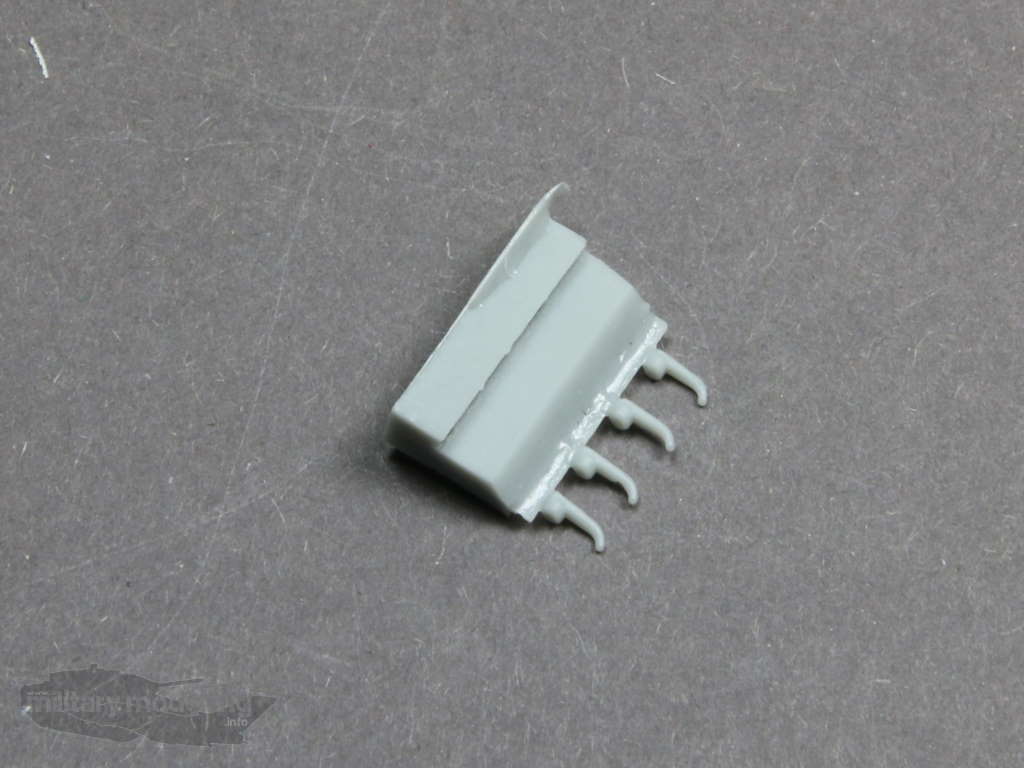

Neben den hier detailliert beschriebenen Bauteilen gibt es noch viele, teils filigrane, weitere. Hier ein kleiner Einblick.

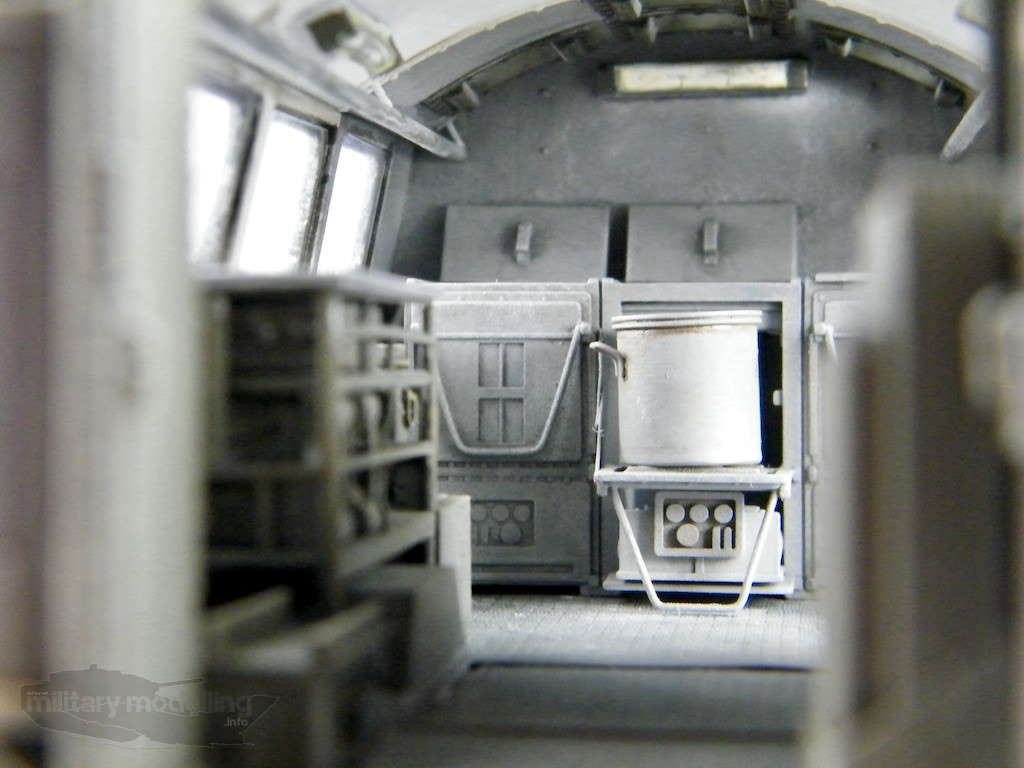

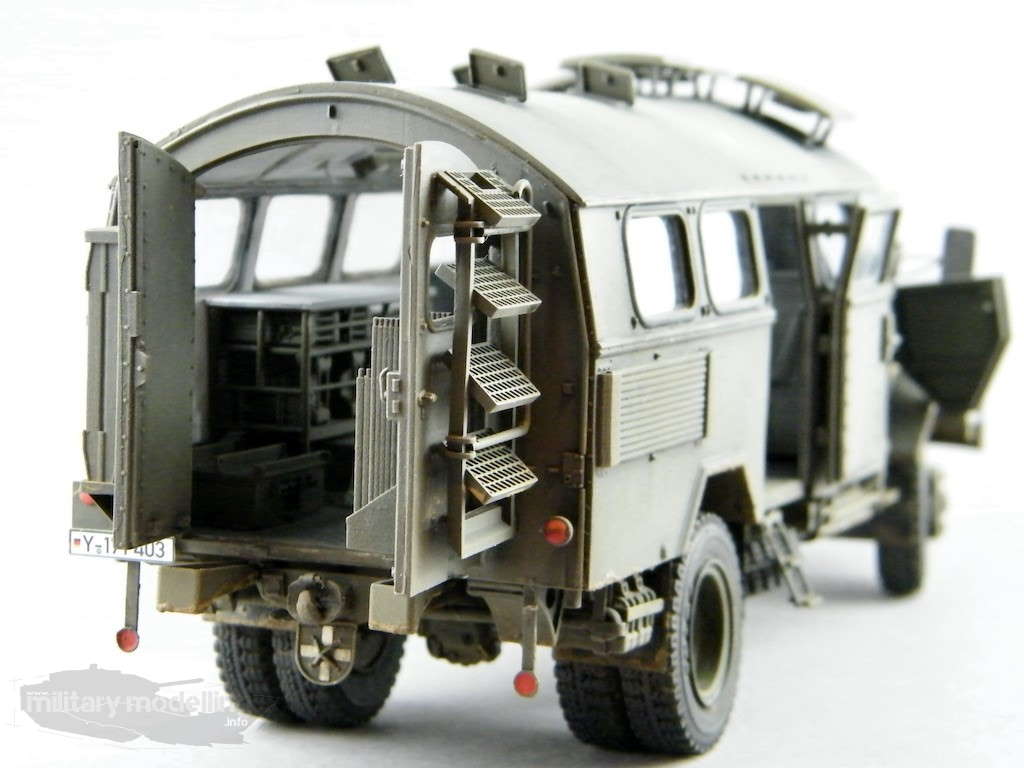

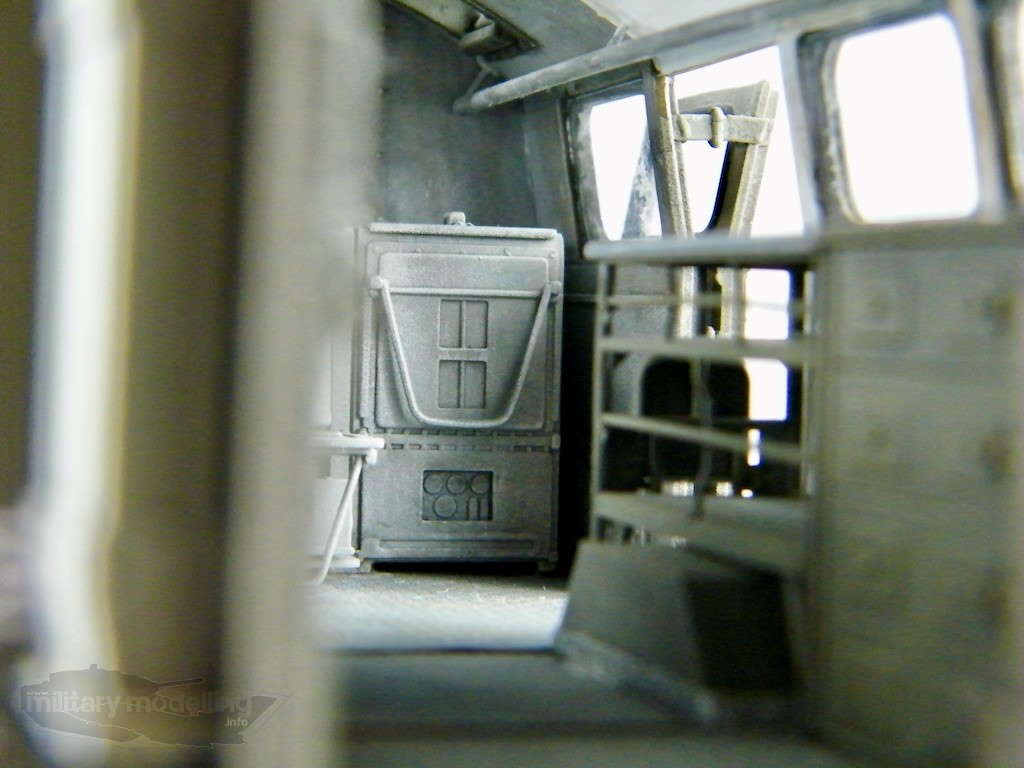

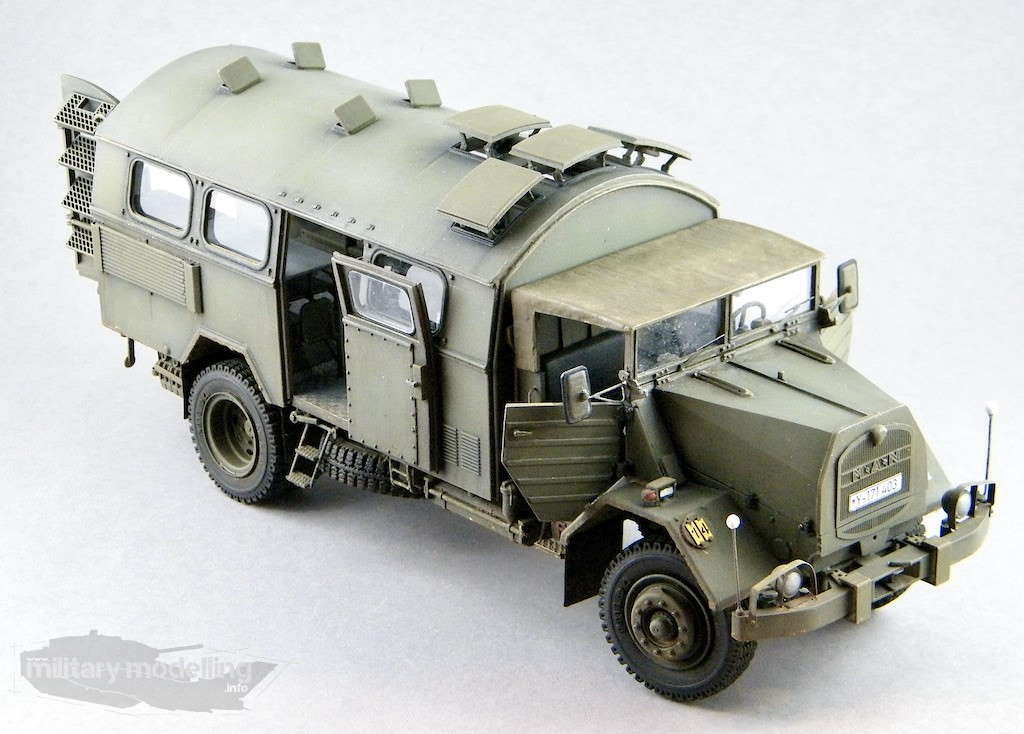

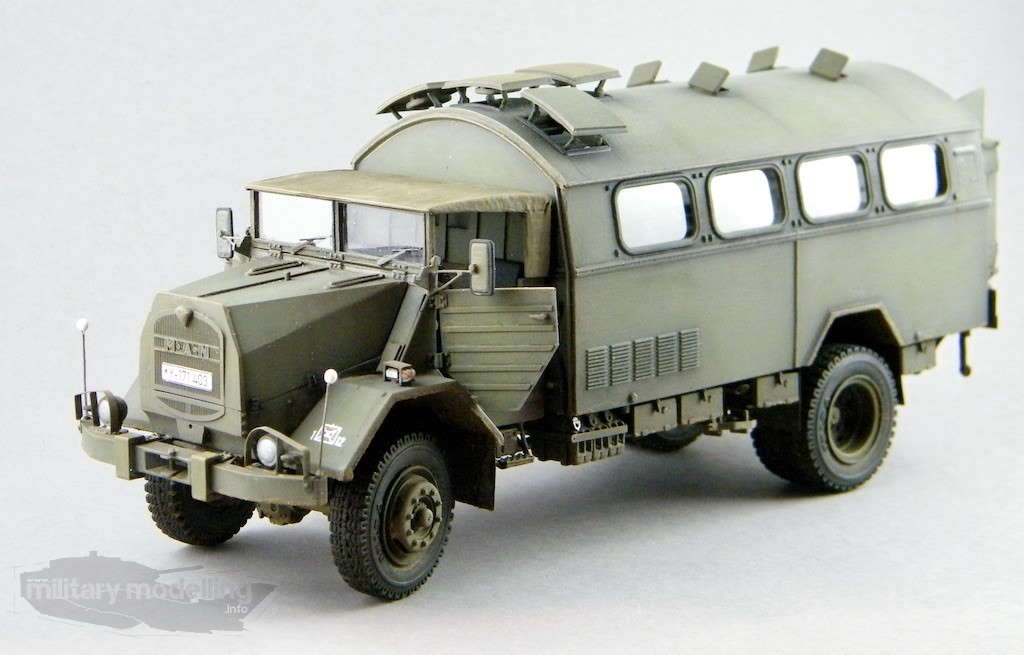

Zum Abschluss noch ein paar Bilder des gebauten Modells.
Referenzen
Neben einer überschaubaren Anzahl an Bildern im Internet durch entsprechende Foren sei an Literatur der Band 5040 aus der Serie Militärfahrzeug Spezial aus dem Tankograd Publishing Verlag empfohlen.
Zusammenfassung
Der Bausatz des MAN 630 L2A Feldküche mit Inneneinrichtung mit fast 300 Bauteilen ist absolut gelungen. Die Bauteile zeigen hervorragende Details und hohe Gussqualität. Die Mischung aus PE und Resin ist gelungen und die Markierungsvarianten der Decals fein. Die enthaltene und super detaillierte Inneneinrichtung ist ein wahre Blickfang. Insgesamt ein anspruchsvoller Bausatz, der für einen Anfänger im Resinmodellbau sicherlich definitiv nicht geeignet ist.
Fazit
Die “EMMA” – der MAN 630 L2A mit Kofferaufbau – in der Variante als Feldküche mit Inneneinrichtung ist absolut gelungen. Zahlreiche Details und vor allem die Inneneinrichtung sind fantastisch. Die durchdachte Ausführung auch in Kombination mit PE- und 3D-Druckteilen überzeugt. Für Freunde der frühen Bundeswehr und in dem Maßstab sicherlich ein absolutes Muss!
Produktinformation
 |
Artikelbezeichnung : MAN 630 L2A Feldküche mit Inneneinrichtung Art. Nr. : 35205 Preis : ca. 174,95 EUR Artikelbezeichnung : MAN 630 L2A Feldküche ohne Inneneinrichtung Maßstab: 1:35 |
|---|
Bausatzhistorie
An dieser Stelle meinen herzlichen Dank an Perfect Scale Modellbau für die freundliche Bereitstellung des Besprechungsmusters.
