Das geschützte Radfahrzeug Dingo 2 ist aus der Bundeswehr nicht mehr wegzudenken. Mit unterschiedlichen Rüstsätzen ausgestattet ist er etabliert. MAD Modellbau liefert nun den Kleinstörsender CG-11 als Zurüstset für die Bausätze von Revell und ermöglicht so ein besonderes Modell. Schauen wir uns das mal näher an.
Inhaltsverzeichnis

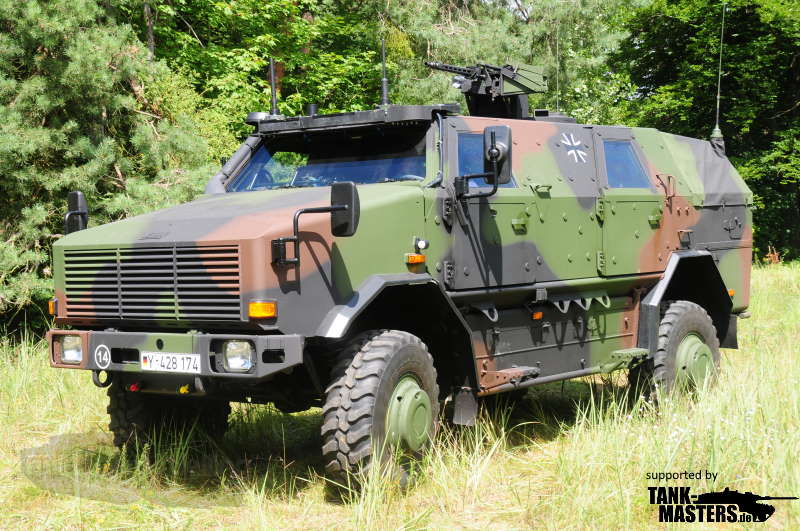

Das Original
Grundsätzlich handelt es sich bei den ATF Dingo 2 um eine Weiterentwicklung des Dingo 1 – auffällig anders ist die Gestaltung des Kühlergrills und die größere Fahrzeuglänge. Die ATF Dingo 2 bestehen aus den vier Hauptbaugruppen Fahrgestell, Motorraum, Schutzzelle und Heckstaukasten. Das Fahrgestell basiert nun entgegen dem Dingo 1 auf dem Fahrgestell des Unimog U 5000. Der flexible Leiterrahmen bietet gerade für das Gelände ausreichend Steifigkeit und Flexibilität. Die Schutzzelle bietet ballistischen Rundumschutz gemäß STANAG 4569 Klasse 3 sowie Minenschutz bis Klasse 3A.
Nach der Beschaffung der ersten ATF Dingo 2 im Jahr 2005 bestellte die Bundeswehr ein Jahr später ein zweites Los. Die neuen Versionen, die die fortan als ATF Dingo 2 GE A2 Patrouillen- und Sicherungsfahrzeug bezeichnet wurden, sind an Zurrösen unterhalb der Sicherheitszelle, verstärkten Türen, einer geänderten Batterieabdeckung und zusätzliche Spiegel an der Motorhaube erkennbar.
Zur Selbstverteidigung kann ein MG3 oder eine 40mm Granatmaschinenwaffe unter Panzerschutz bedient werden. Die Ausstattung mit Rückfahrkamera, Klimaanlage, Standheizung, GPS und ABS bietet der Besatzung entsprechenden Komfort. Motorisiert sind die ATF Dingo mit einem 163kw /222PS Dieselmotor, der das bis zu 12,5t schwere Gefährt voranbringt. Die Besatzung kann bis zu maximal 8 Soldaten erfassen.
Für die Einsätze in MALI und AFGHANISTAN wurden die ATF Dingo neben Kleinstörsendern des Typs CG10 auch mit denen des Typs CG-11 von EADS ausgestattet. Der Einbau des CG-11 Störsenders erforderte den Ausbau des Sitzes von Schütze 3 hinter dem Fahrer. Das CG-11-System umfasst das Bediengerät, drei verschiedenen Antennen und den Störsender (JAMMER) welche auf den Frequenzen von VHF, UHF und GSM senden. Auf definierten Frequenzen sendet die Schutzausstattung elektromagnetische Energie aus, damit der Empfang eines Auslösesignals durch eine RCIED und damit dessen Zündung im Umkreis des Trägerfahrzeuges für die Dauer der Vorbeifahrt verhindert wird.
Der Bausatz in der Übersicht

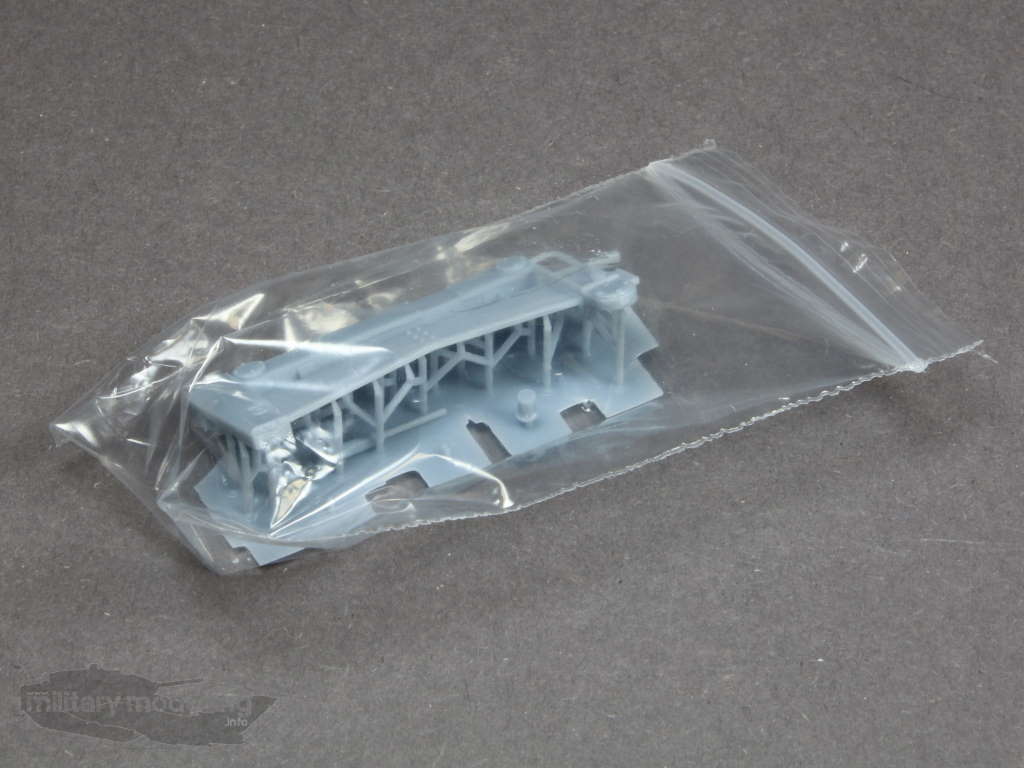

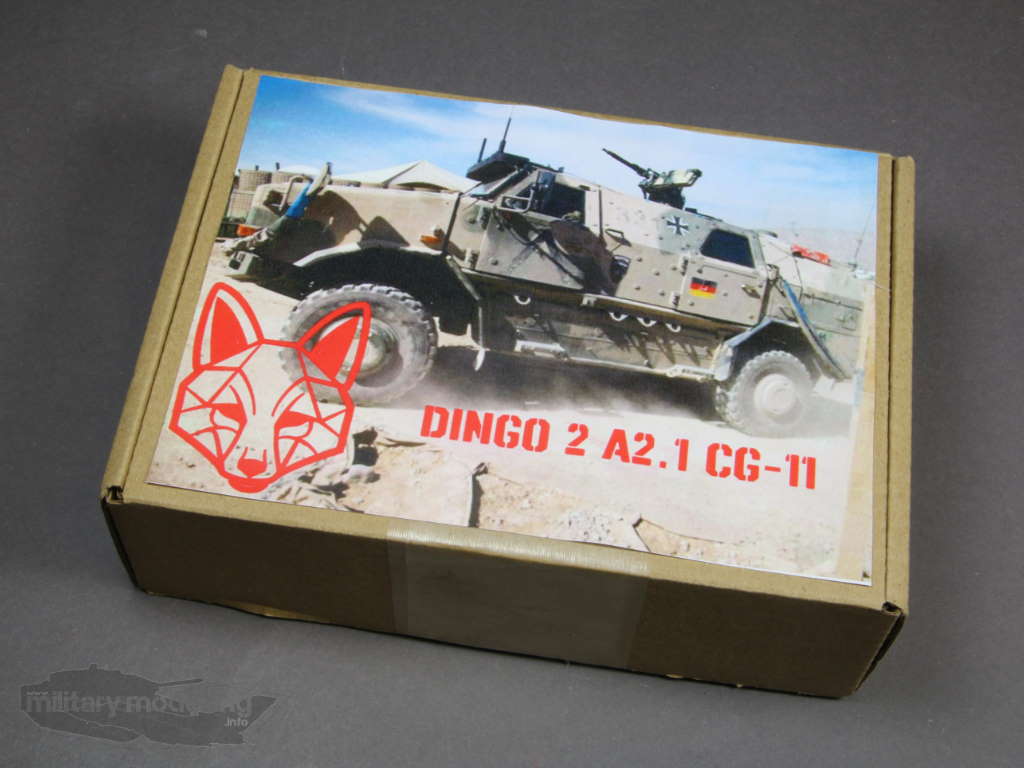

Das Connversion Set mit der Bezeichnung Dingo 2 A2.1 CG-11 Störsender wird in einem Plastikbeutel mit Klettverschluss geliefert. Dieser befindet sich in einem stabilen Packkarton, der mit reichlich Verpackungschips die 3D-Druckteile aus hellgrauem Resin schützt.
Als Basisbausatz wird der Revellbausatz des Dingo 2 mit der Artikel-Nr. 03233 benötigt.
Die Bauanleitung

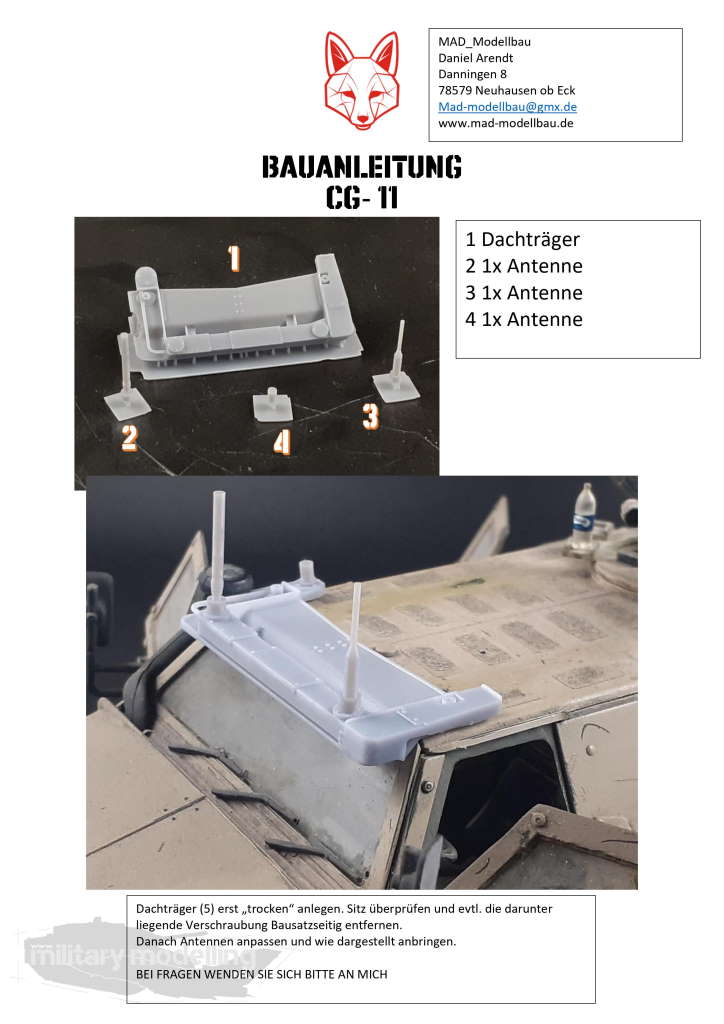

Die Bauanleitung im A4-Format besteht aus einer Seite. Neben der Beschreibung und der Abbildung der gelieferten Bauteile zeigt ein Foto den fertigen Anbau an einem Dingo Modell. Darunter gibt es ein paar Hinweise des Herstellers. Das Foto sollte dem Modellbauer ausreichen, da der Anbau nicht so schwierig ist.
Die Bauteile

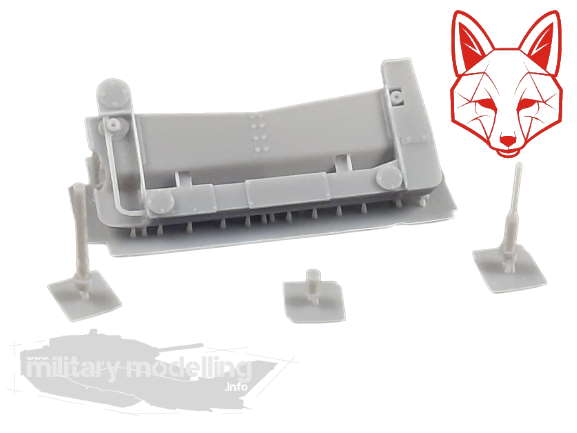

Die Bauteile sind im 3D-Druck entstanden und werden inklusive der Support-Stützen /-träger geliefert. Die Antennen haben sich von der Trägerplattform bereits gelöst. Nein, sie sind nicht defekt, sondern lösten sich an der Sollbruchstelle des Supports. Also alles gut.
Schauen wir mal näher hin. Enthalten auf dem Träger sind:
- Antennenträger vorne
- 1 Antenne vorne links
- 1 Antenne vorne rechts
- 1 Antenne hinten rechts

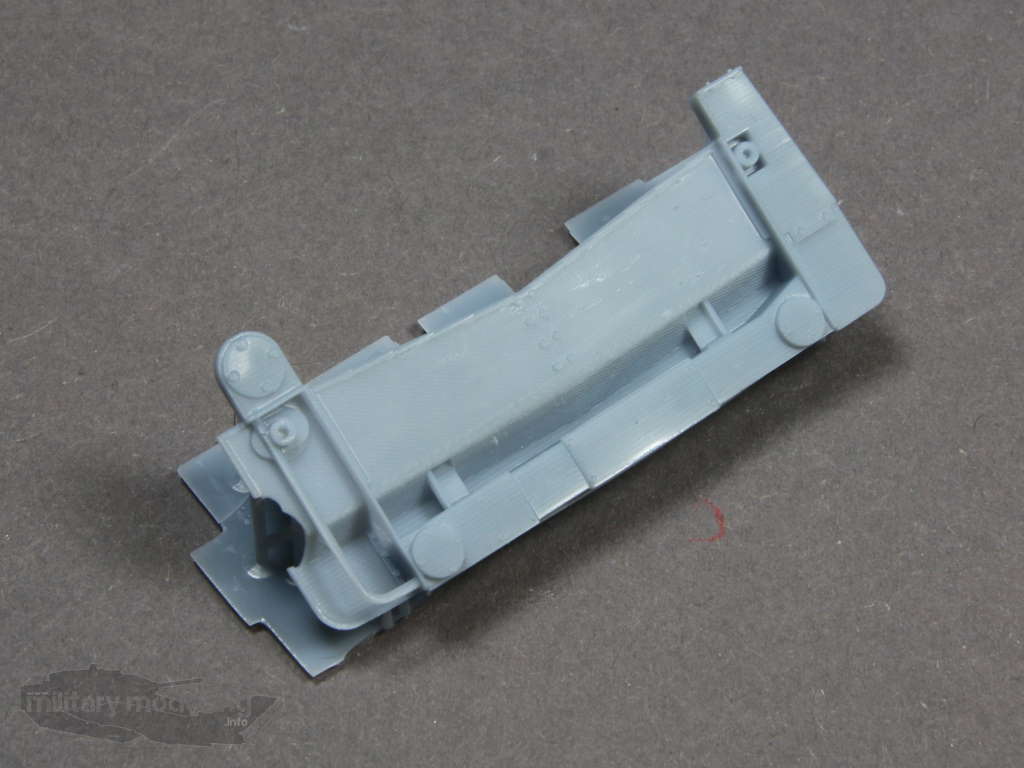

Der Antennenträger ist in einem Stück gedruckt. Der Druck ist einwandfrei und die Details sind hervorragend. Schrauben, Abstufungen, Dimensionen usw. – sehr gut gemacht. Die Support-Stützen sind überwiegend an der Unterseite
angebracht und leicht zu entfernen. Ein bisschen Nacharbeit bleibt aber nicht aus.

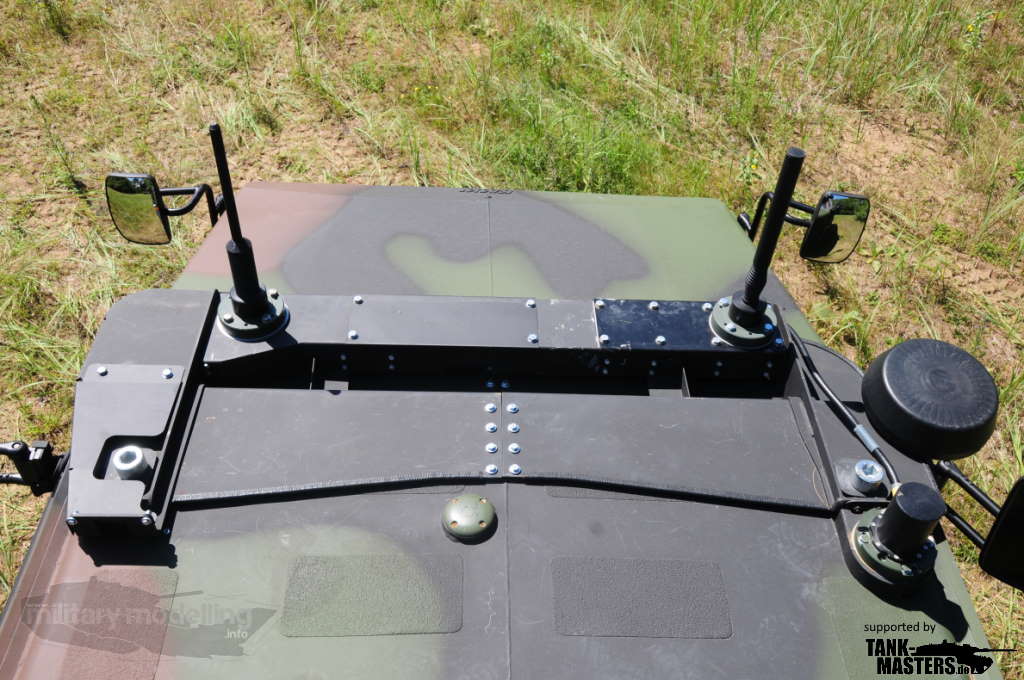

Und so sieht der angebaute Antennenträger im Original aus:

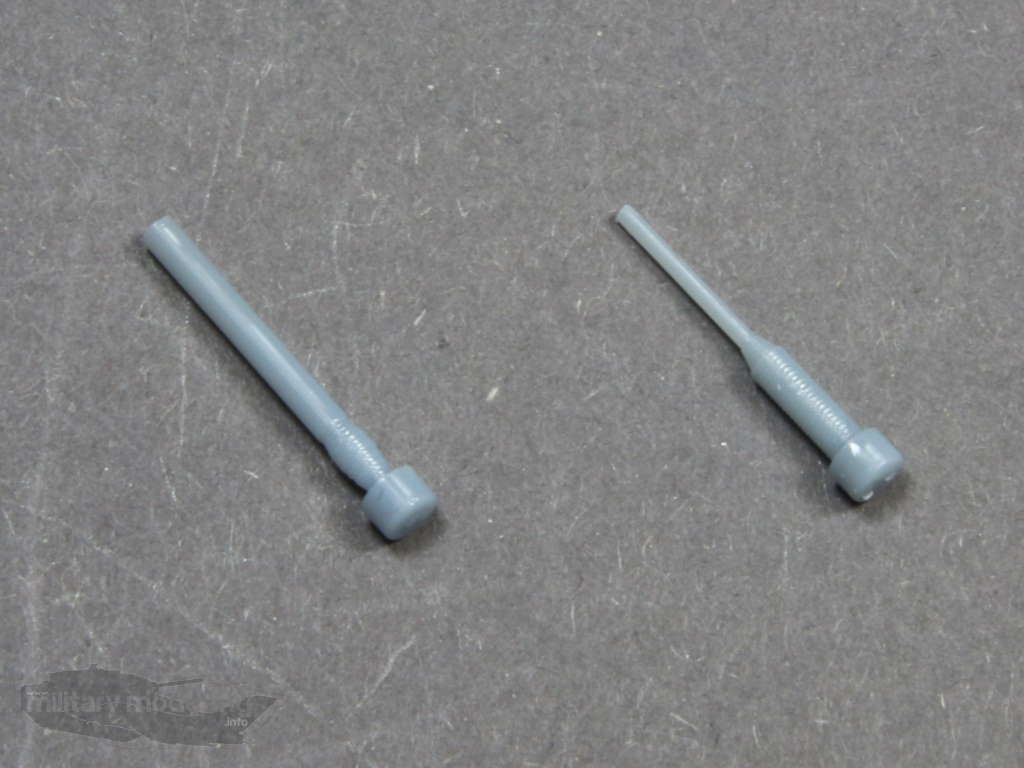

Die Antennen können ebenfalls überzeugen. Sie sind gerade und die Dimensionen stimmig.

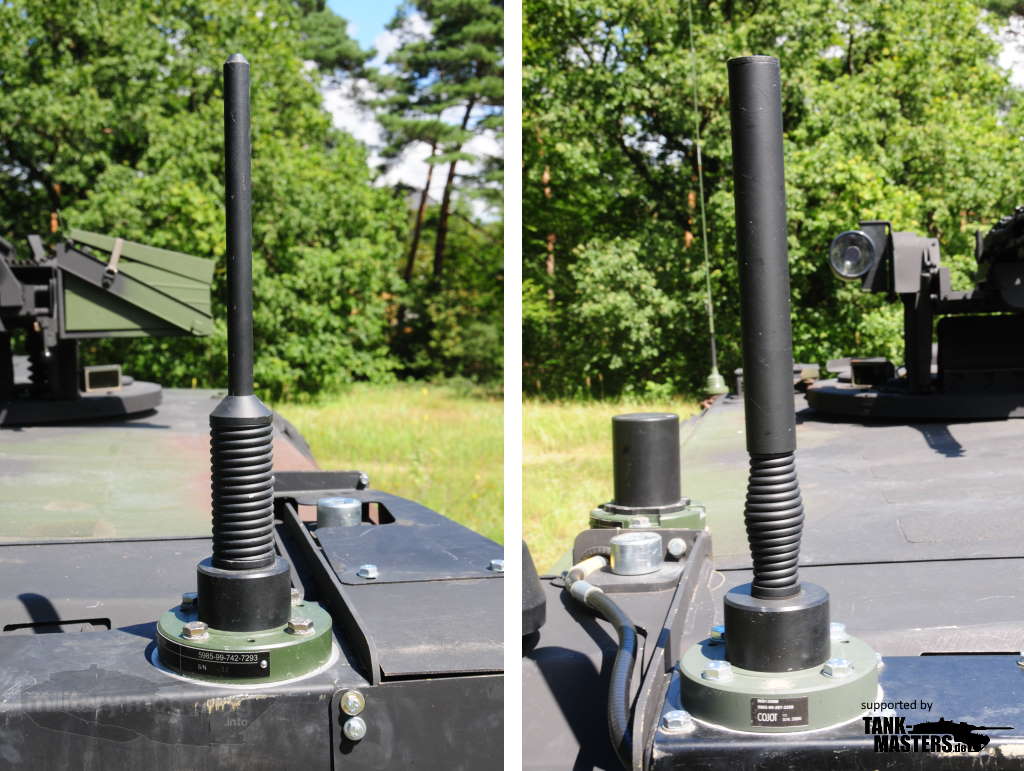

Auch hier ein Bild der Originale zum Vergleich:
Die hintere Antenne auf dem Antennenträger wurde ebenfalls nicht vergessen. Auch sie überzeugt. Hier ist aber das Kabel zu ergänzen.
Zum Vergleich das Original:

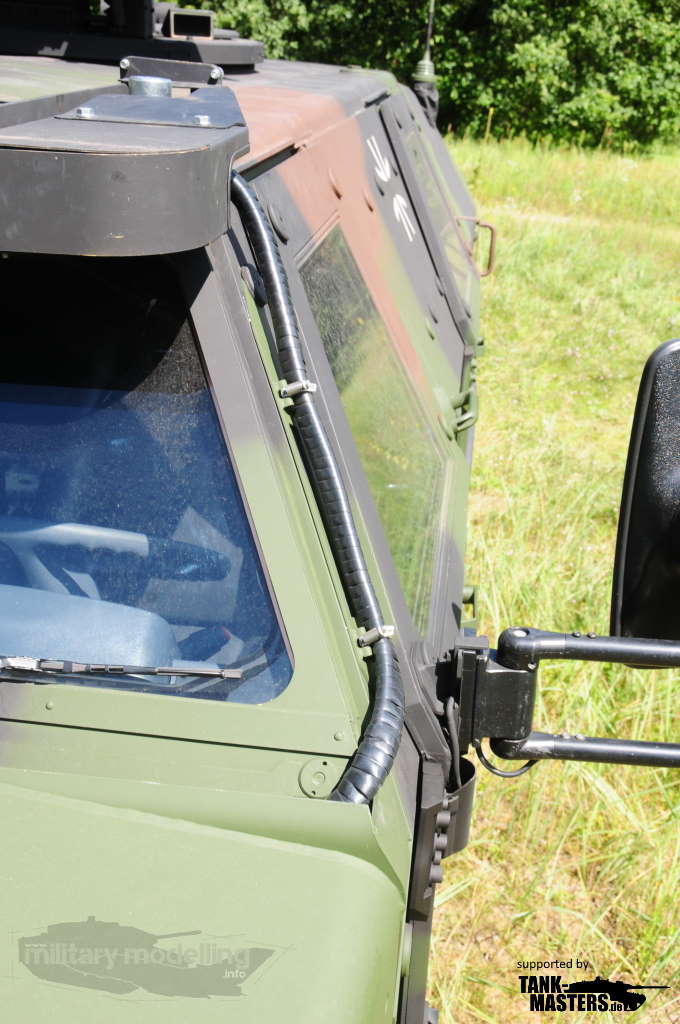

Nach dem Anbau des Antennenträgers muss noch das Versorgungskabel an der linken A-Säule des Dingo ergänzt werden. Dieses ist leider nicht enthalten, sollte den Modellbauer aber vor keine Schwierigkeiten stellen. Und so sieht das beim Original aus:

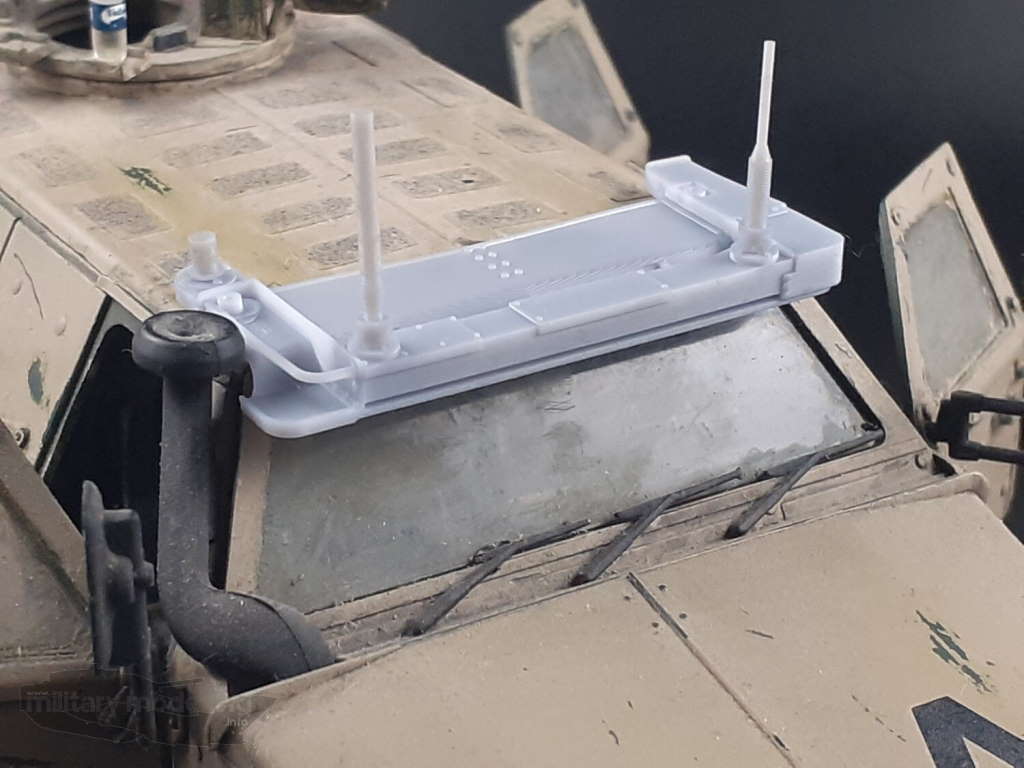

Zu erwähnen ist noch, das das Zurüstset auch an einen bereits fertig gebauten Dingo nachträglich anbringbar ist. Wie das aussehen kann zeigt das folgende Bild:
Referenzen
Referenzen zum Dingo findet man im Internet reichlich. Die Suche an den einschlägigen Adressen führt hier zum Erfolg. Als Literatur kann ich den Band 5037 aus der Serie Militärfahrzeug Spezial mit dem Titel „DINGO 2 – Das Allschutz-Transportfahrzeug in der Bw“ aus dem Tankograd Publishing Verlag empfehlen.
Zusammenfassung
MAD Modellbau hat mittels 3D-Druck ein detailreiches Zurüstset zum Dingo 2 A2.1 CG-11 Störsender erstellt. Alle notwendigen Teile wie Antennenbrücke und Antennen sind enthalten. Der Druck ist einwandfrei ausgeführt.
Fazit
Das Conversion Set Dingo 2 A2.1 CG-11 Störsender von MAD Modellbau überzeugt mit vielen kleinen Details. Gut recherchiert und prima umgesetzt wird damit der Dingo Bausatz von Revell auf eine aktuellen Rüststand gebracht. Absolut empfehlenswert!
Produktinformation
 |
Artikelbezeichnung : Dingo 2 A2.1 CG-11 Störsender Art. Nr. : -ohne- Maßstab: 1:35 Bausatztyp: Zurüstset Basisbausatz: Revell Dingo 2, Artikelnummer 03233 Material: Resin Hersteller: MAD Modellbau – https://www.mad-modellbau.de Preis : ca. 7,50 EUR |
|---|
Basisbausatz
An dieser Stelle meinen herzlichen Dank an MAD Modellbau für die freundliche Bereitstellung des Besprechungsmusters.
