Manchmal dauert es eben etwas länger. Was im Dezember 2019 im Katalog angekündigt wurde ist nun endlich erhältlich – der LKW 7t mil gl LARS 2 von Hobbyboss. Ich als ausgesprochener Freund der Artillerie habe mich riesig darauf gefreut. Ob sich die Geduld und das lange Warten ausgezahlt haben schauen wir uns nun mal näher an…
Inhaltsverzeichnis
Das Original

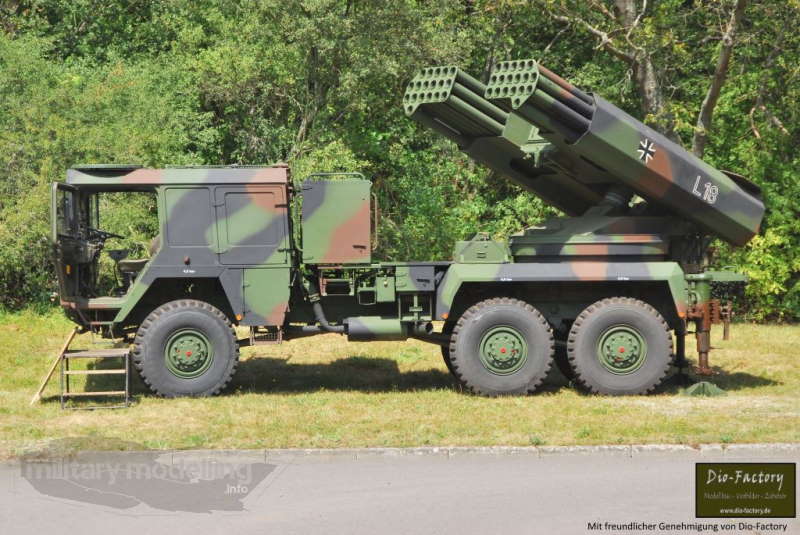

Bereits 1969 beschaffte die Bundeswehr eine Leichtes Artillerie Raketen System (LARS). Dieser 110mm Mehrfachraketenwerfer war auf einem KHD Jupiter Fahrgestell montiert. 1981 erfolgte im Zuge der Einführung der MAN Kat 1 Modelle die Modernisierung dessen. Innerhalb von drei Jahren ließ die Bundeswehr ihre Raketenwerfer auf die Kat I-Fahrgestelle des Lkw 7t milgl von MAN umbauen. Zur Übernahme der „alten Werfer“ entwickelte Wegmann zur Anpassung der Abschussvorrichtung einen Zwischenrahmen für das Fahrgestell des Lkw 7t milgl. Neben der Umrüstung erfolgte gleichzeitig eine Leistungssteigerung des Systems sowie die Verwendung verbesserter Richt-, Abfeuer- und Prüfeinrichtungen. Weiterhin wurden die 110mm Raketen reichweitengesteigert. Das modernisierte System erhielt die Bezeichnung LARS 2.
Der Mehrfachraketenwerfer besteht aus zwei Rohrpaketen mit jeweils 18 Startröhren für Splitter-, Minen- oder Nebelgefechtsköpfe für Raketen des Kalibers 110mm. Die 36 Raketen des Werfers konnten in einer Salve innerhalb von 18 Sekunden zwischen 6 und 14km weit verschossen werden.
Die Besatzung bestand aus 3 Soldaten – dem Fahrer, dem Richtkanonier und dem Kommandanten. Im Jahre 2000 wurde der LARS 2 aus der Nutzung genommen.
Der Bausatz in der Übersicht
Im stabilen Stülpkarton mit ansprechendem Titelbild kommt der Bausatz mit der Artikelnummer 85521 daher. Hierbei handelt es sich um eine Formvariante mit neuen Bauteilen der Bausätze 85507 und 85508 aus dem Hause Hobbyboss.

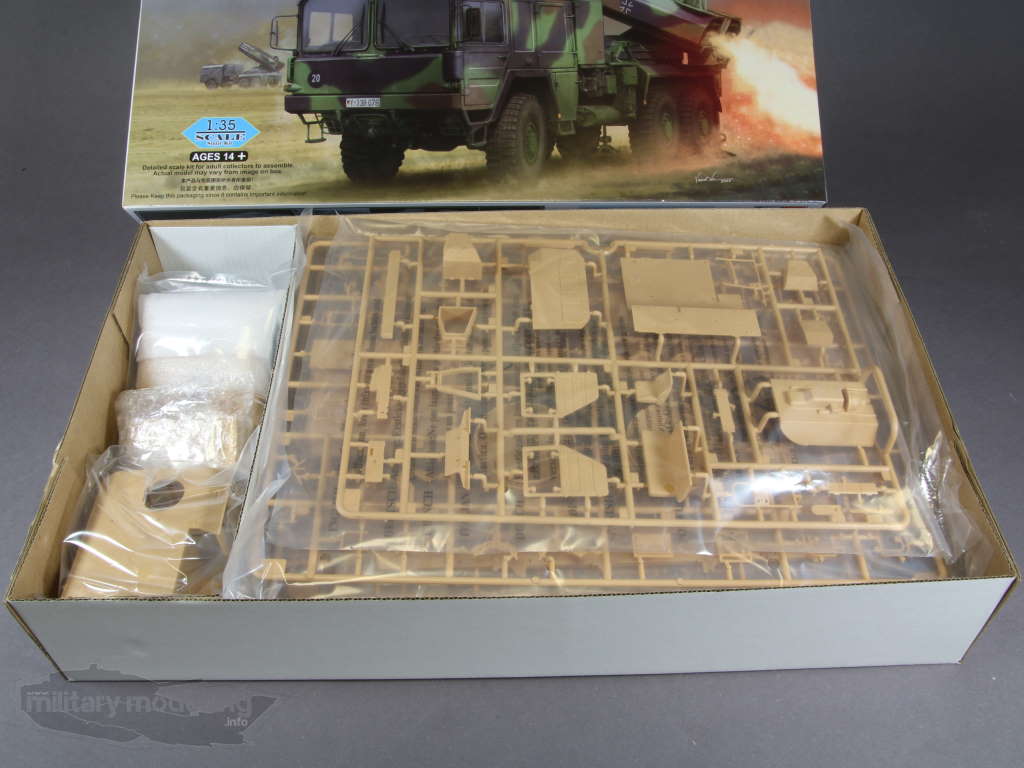

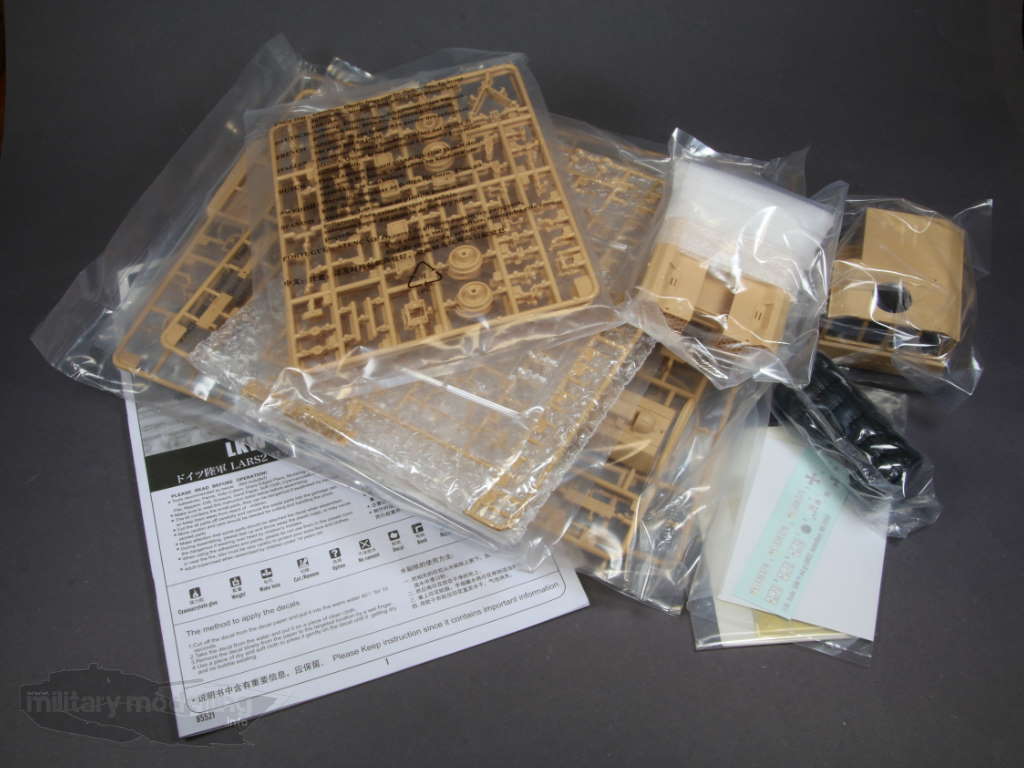

In dem Karton befinden sich insgesamt 10 Spritzlinge aus hellbeigem Kunststoff sowie einer aus Klarsichtmaterial. Diese sind in Folie und teilweise zum Schutz in Schaumstoffpolster verpackt. Weiterhin sind einzelne Großbauteile, teilweise in Luftpolsterfolie und Schaumstoffpolster, enthalten. Dazu kommen 3 Ätzteilplatinen, Reifen aus schwarzem Vinyl, ein Decalbogen sowie Abklebemasken. Die Bauanleitung fehlt natürlich ebenfalls nicht.
Die Bauanleitung

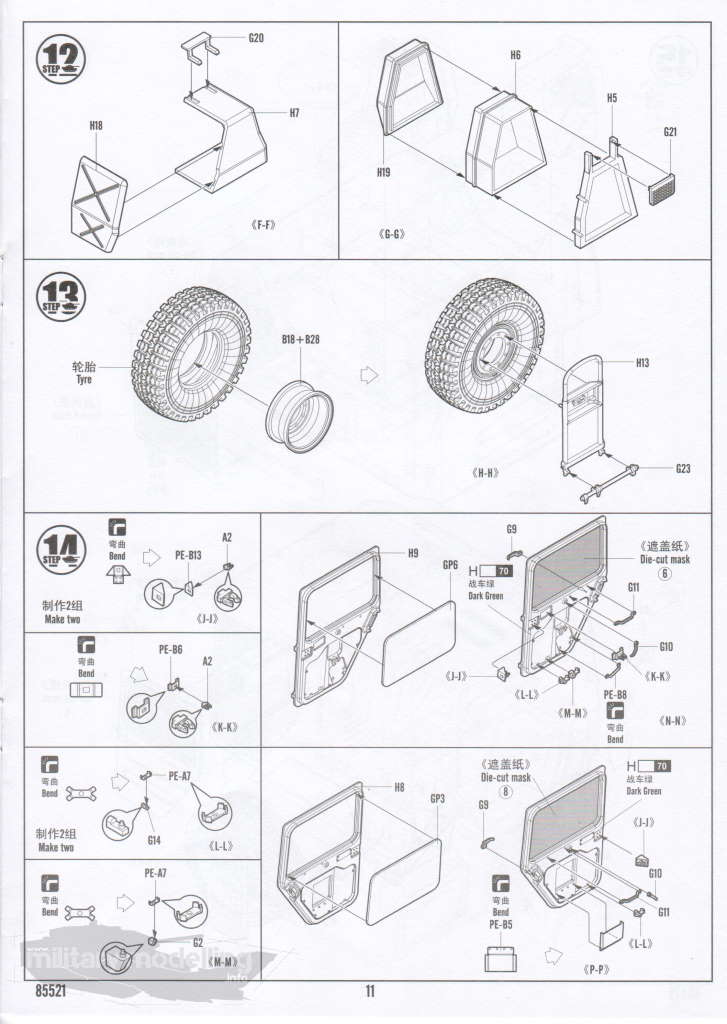

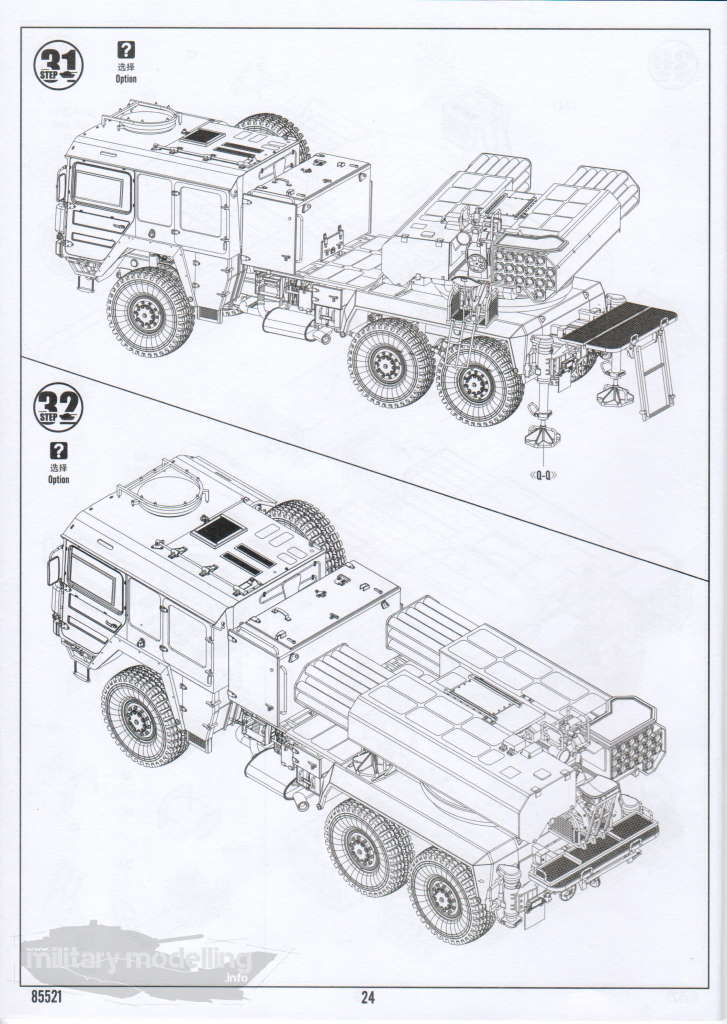

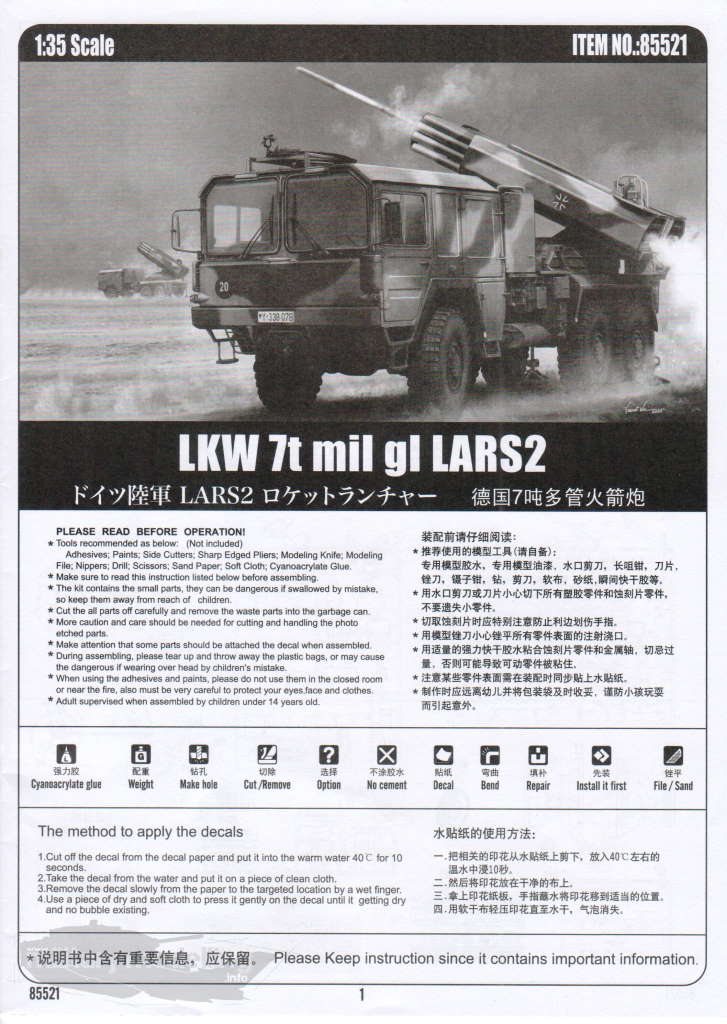

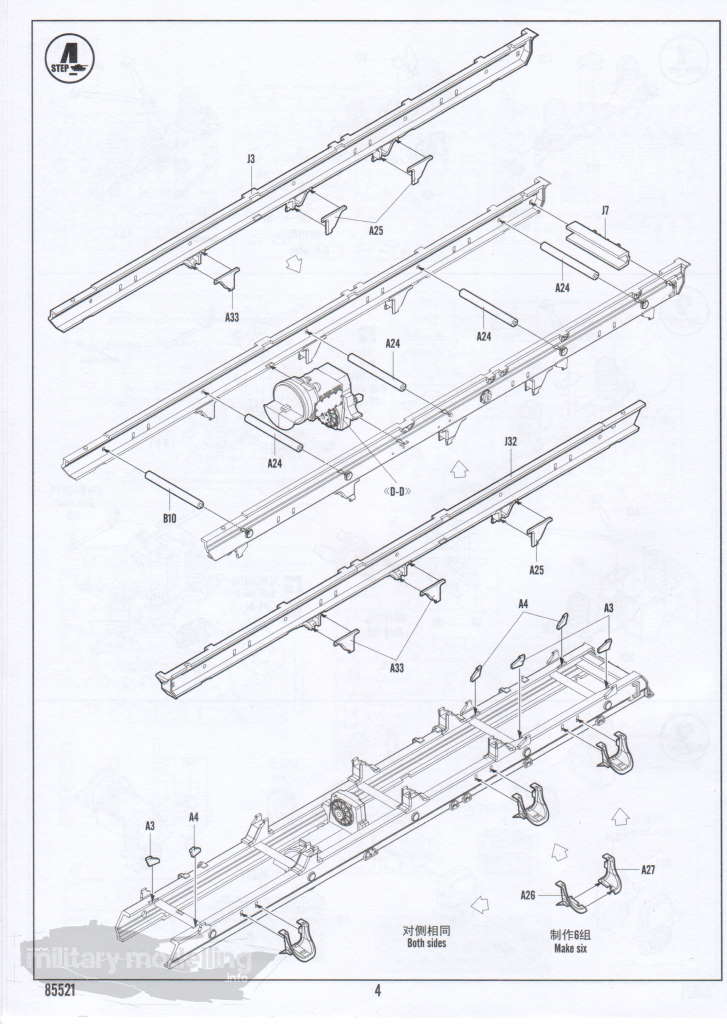

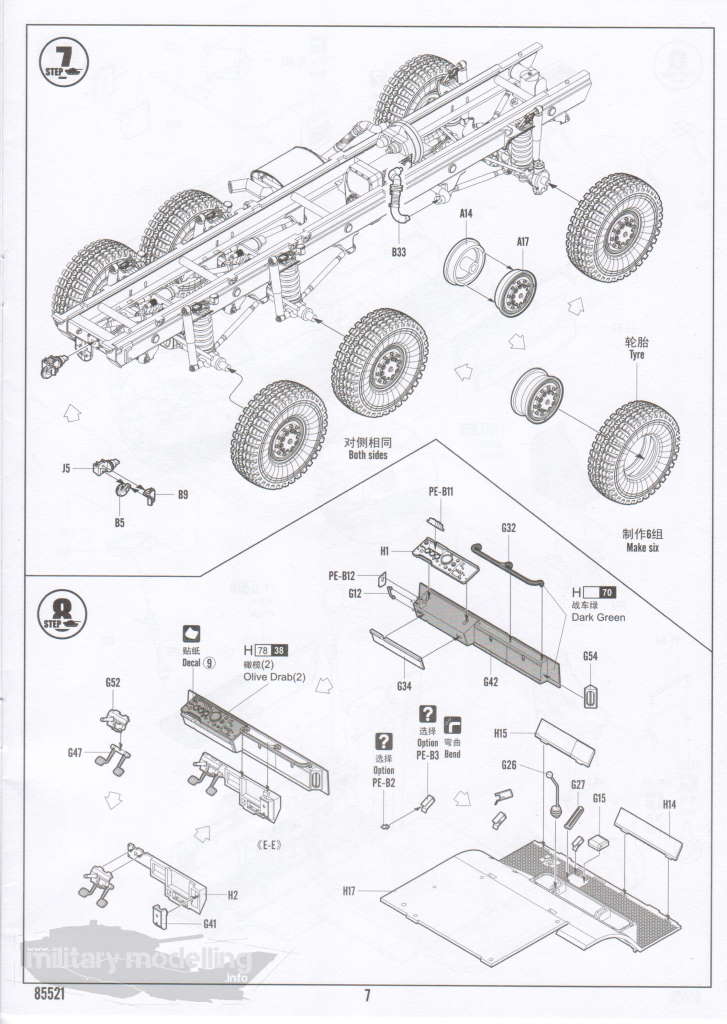

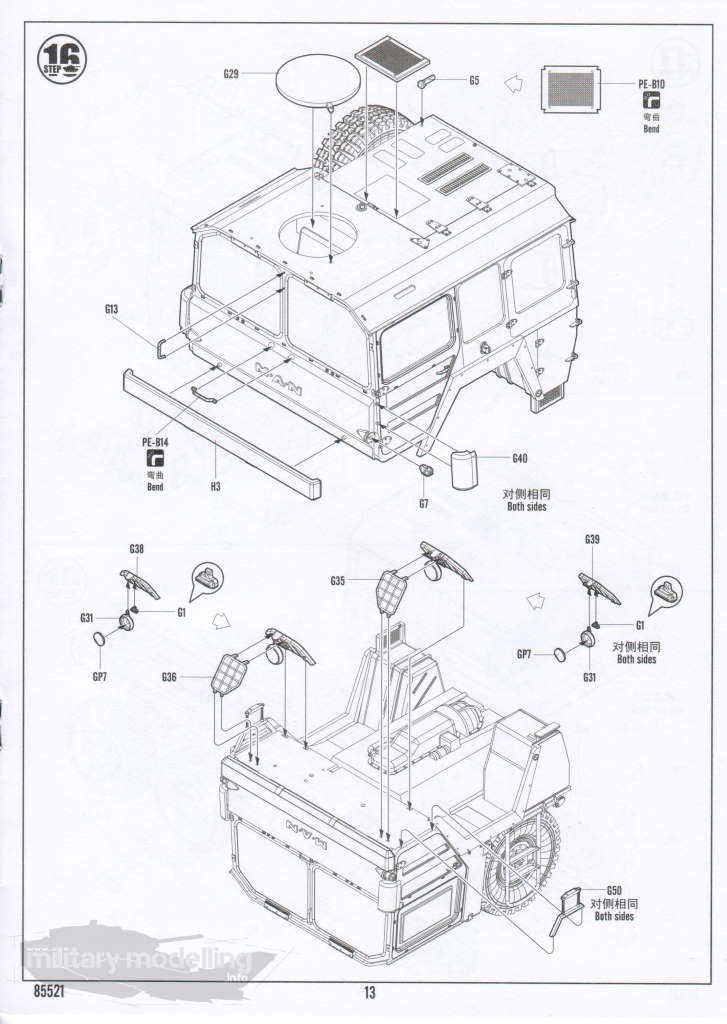

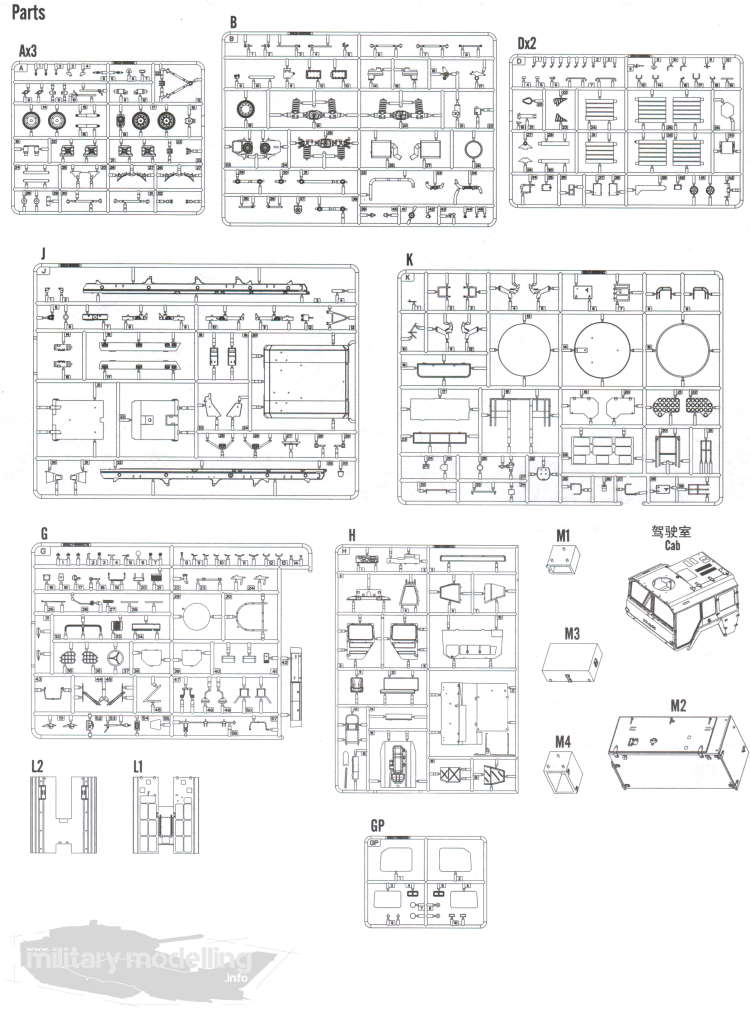

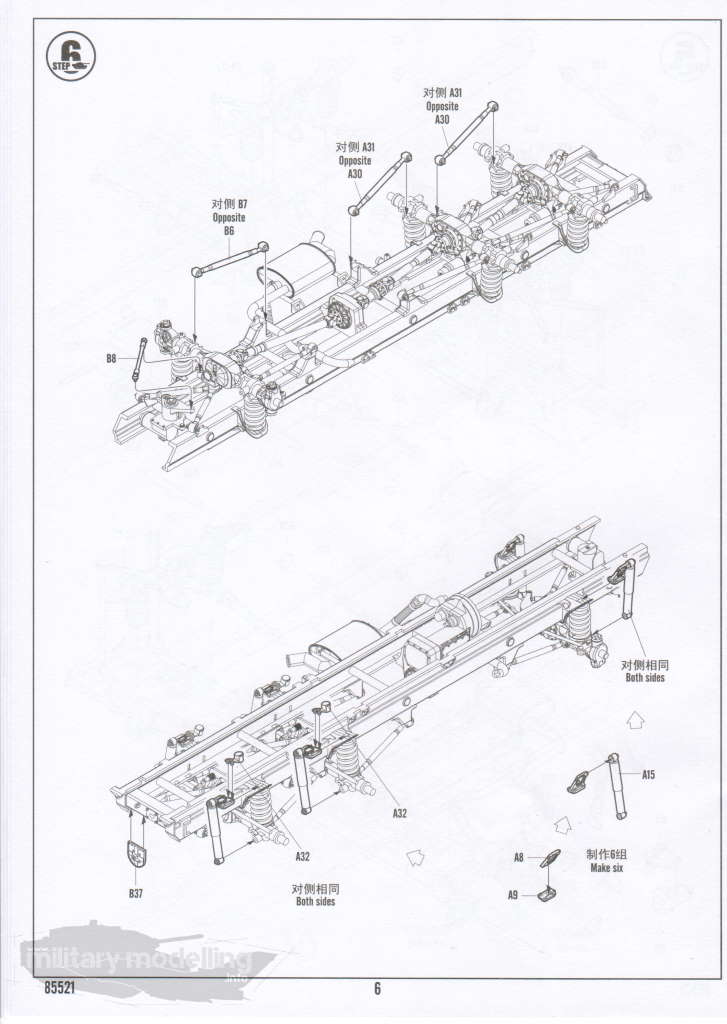

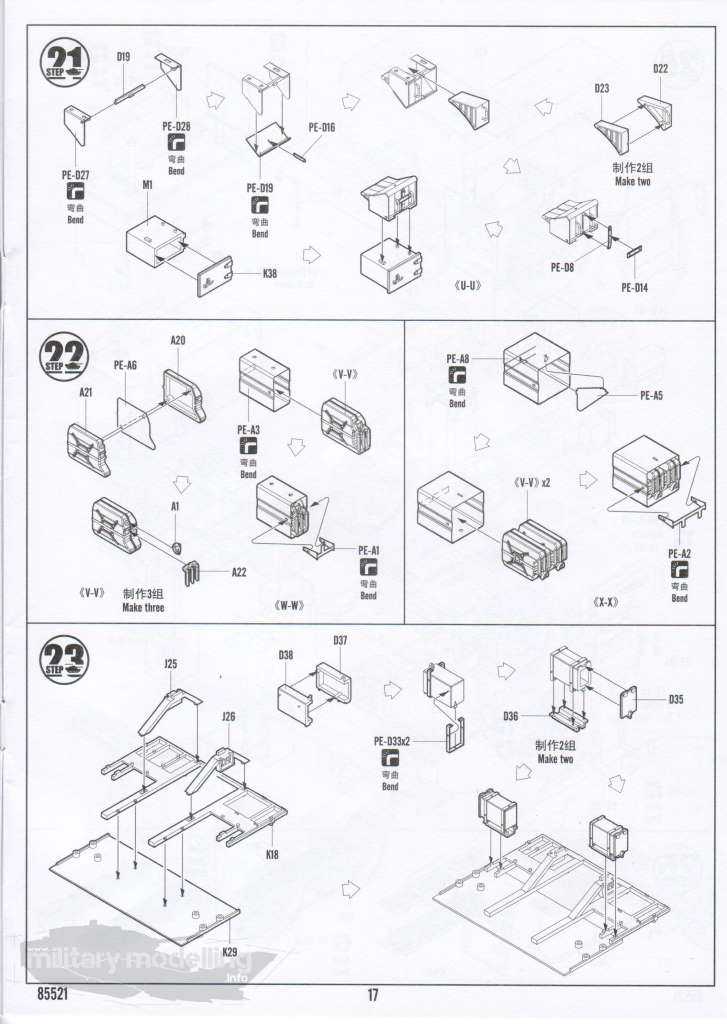

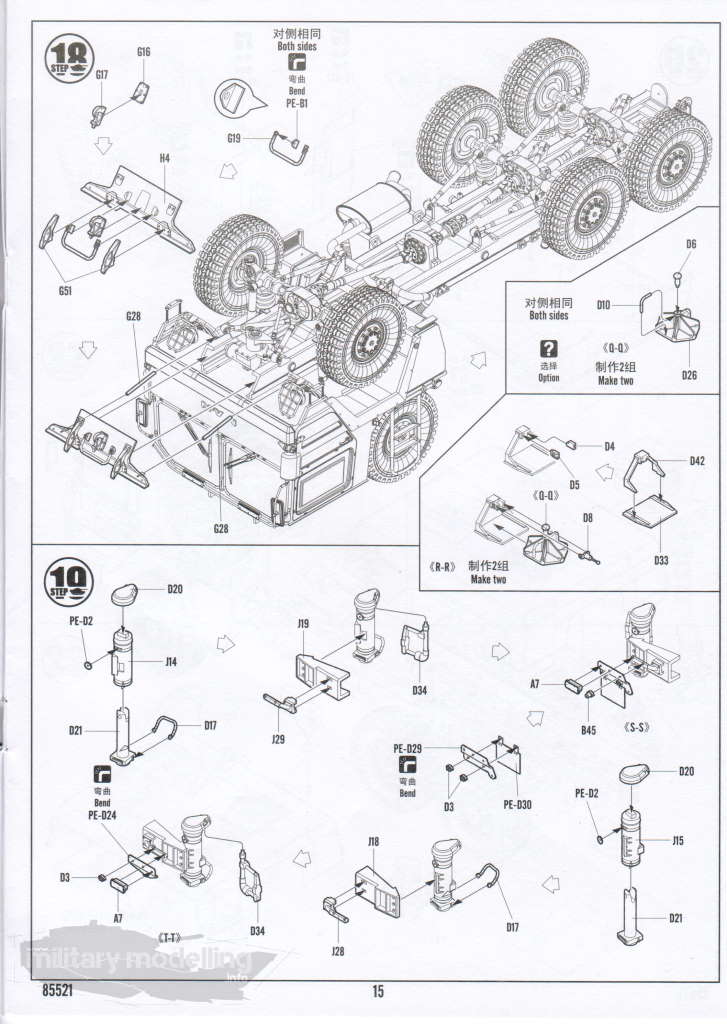

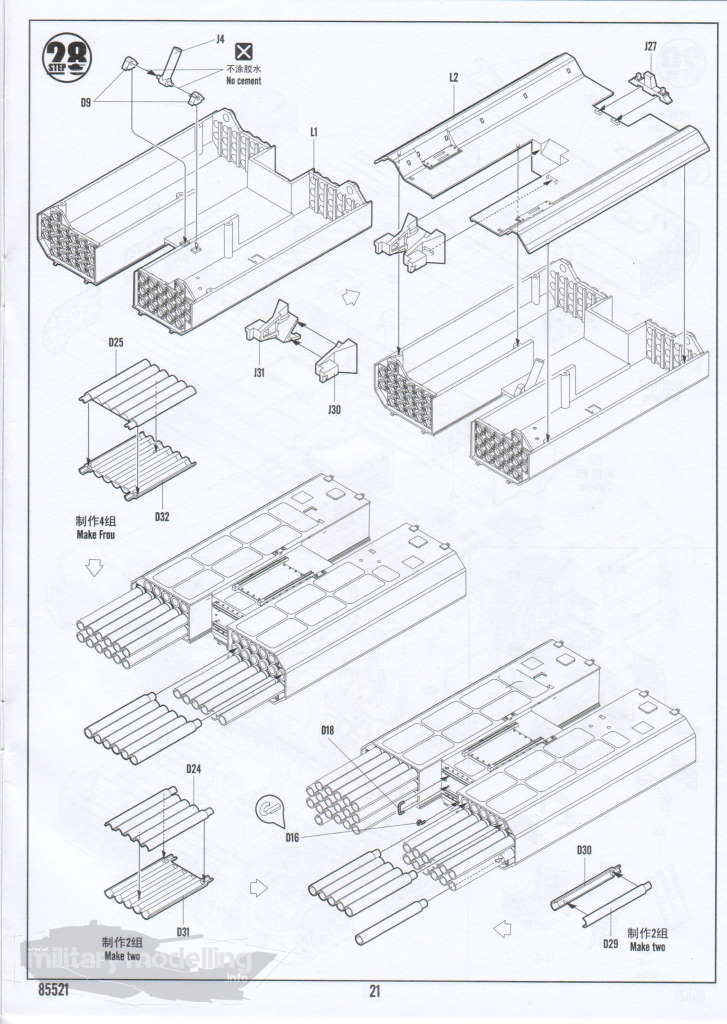

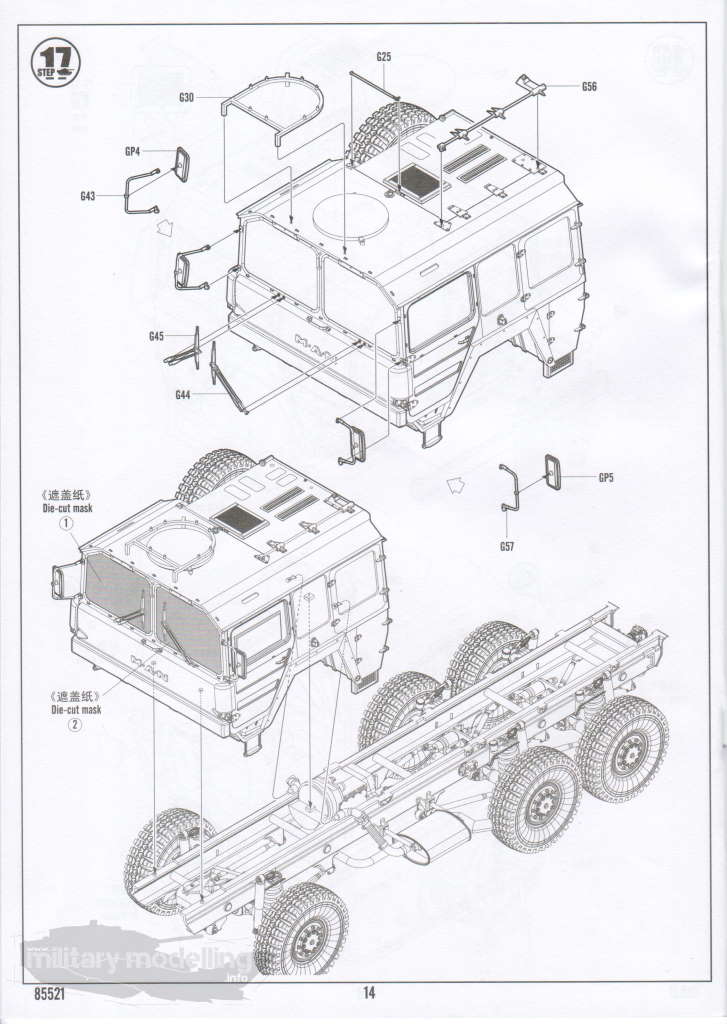

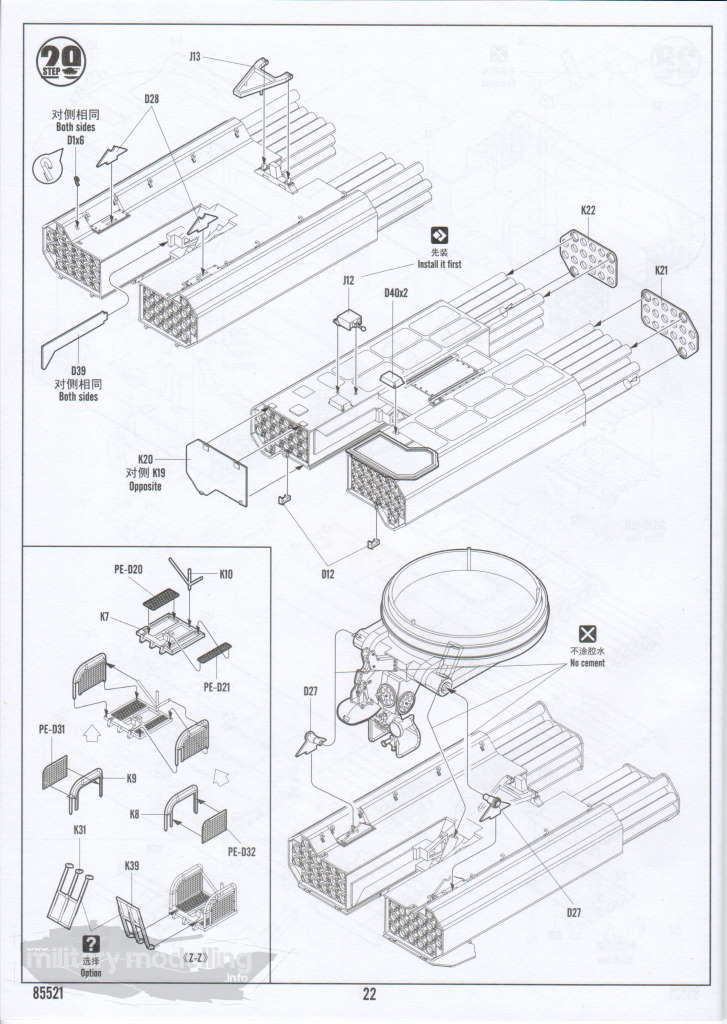

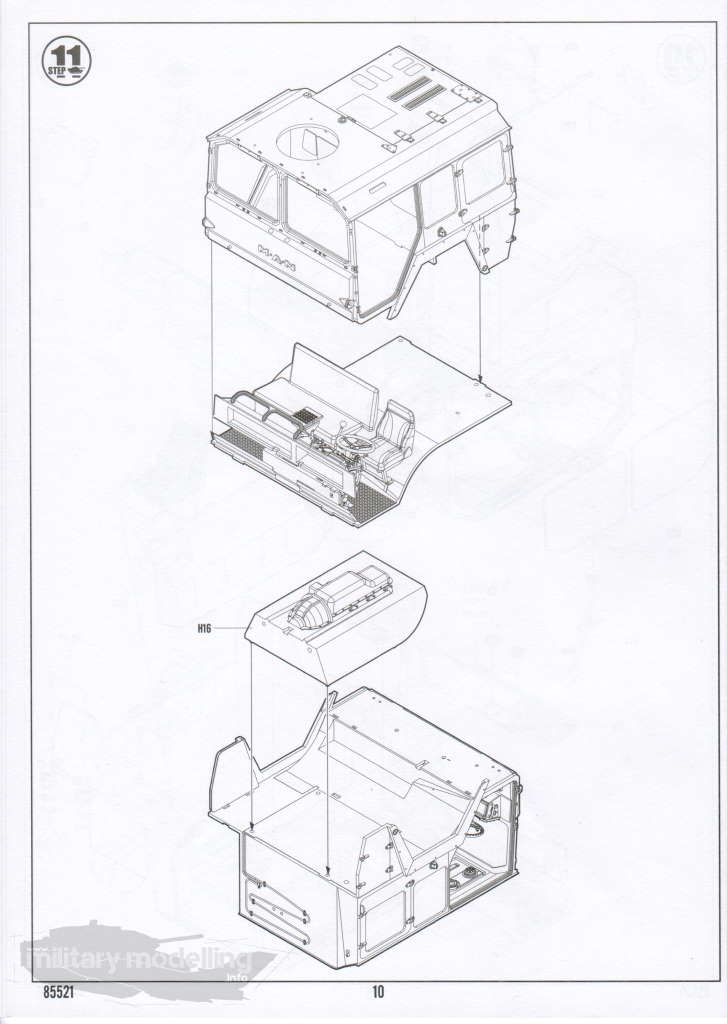

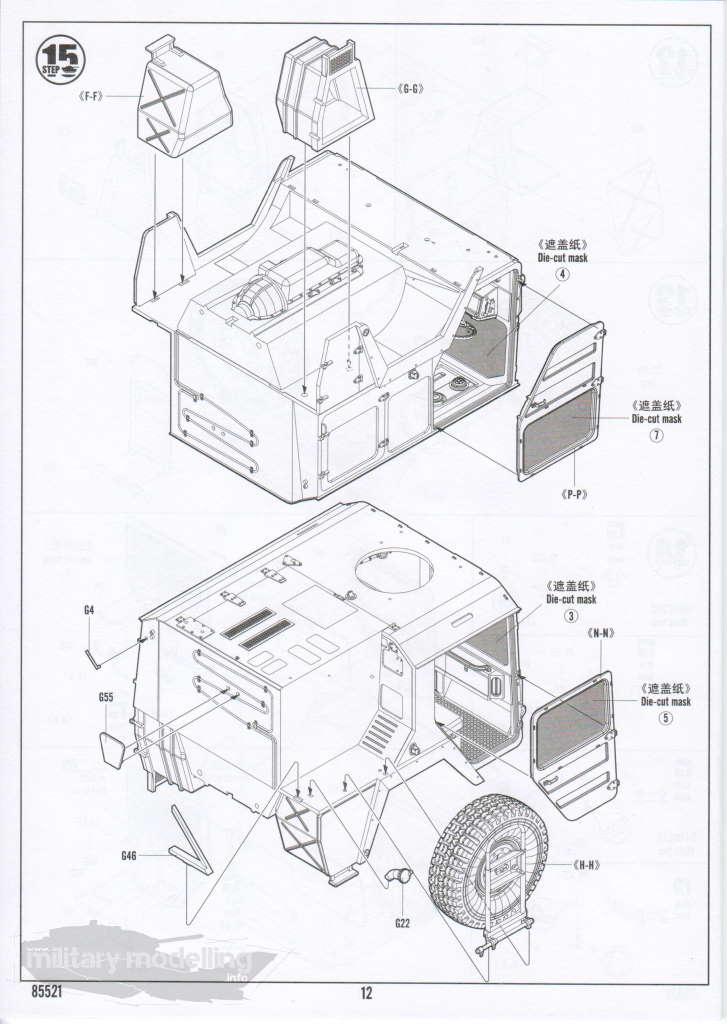

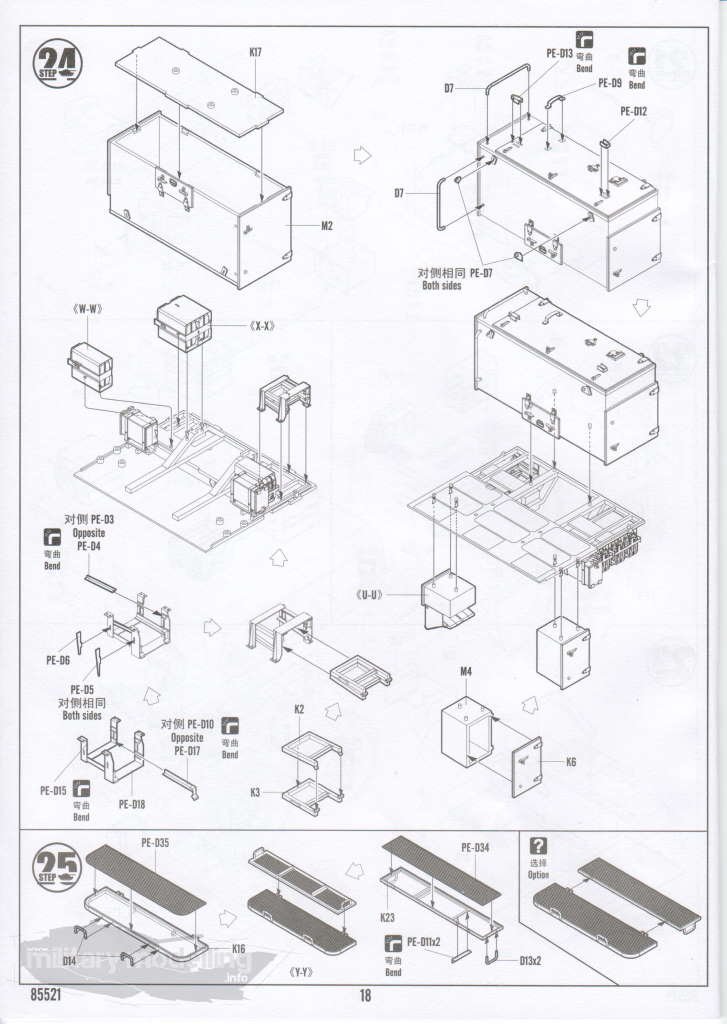

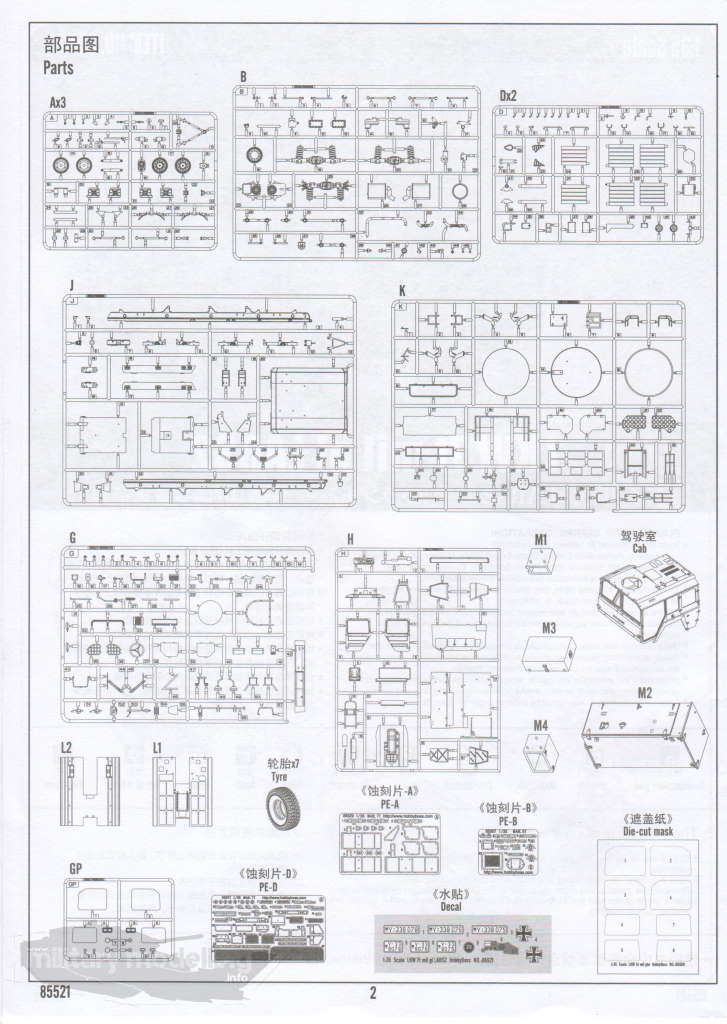

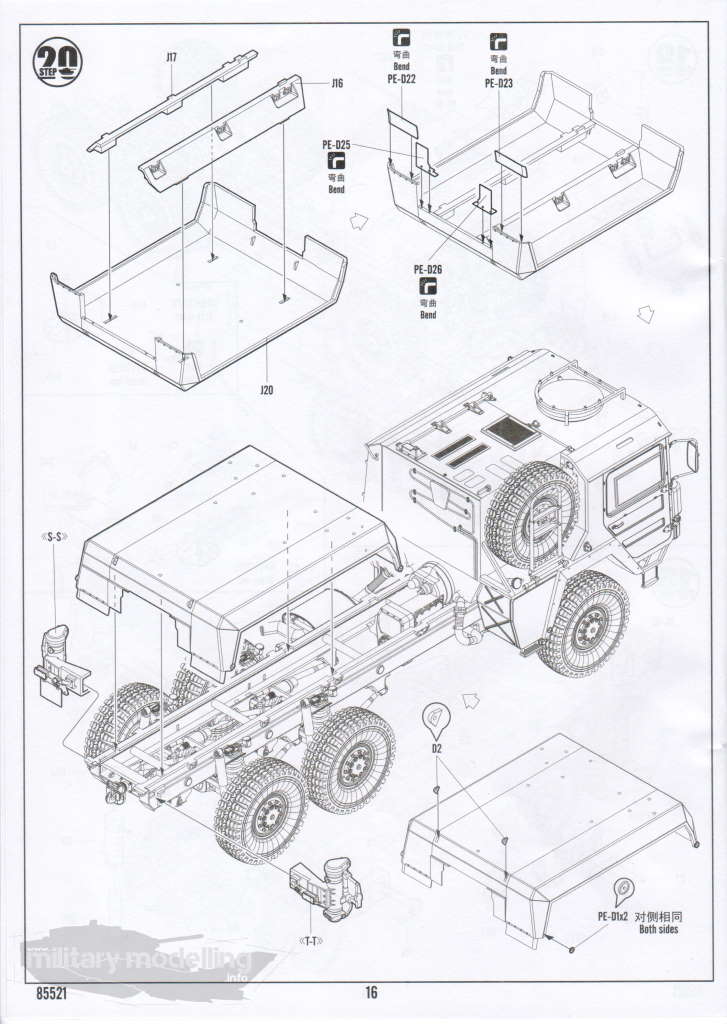

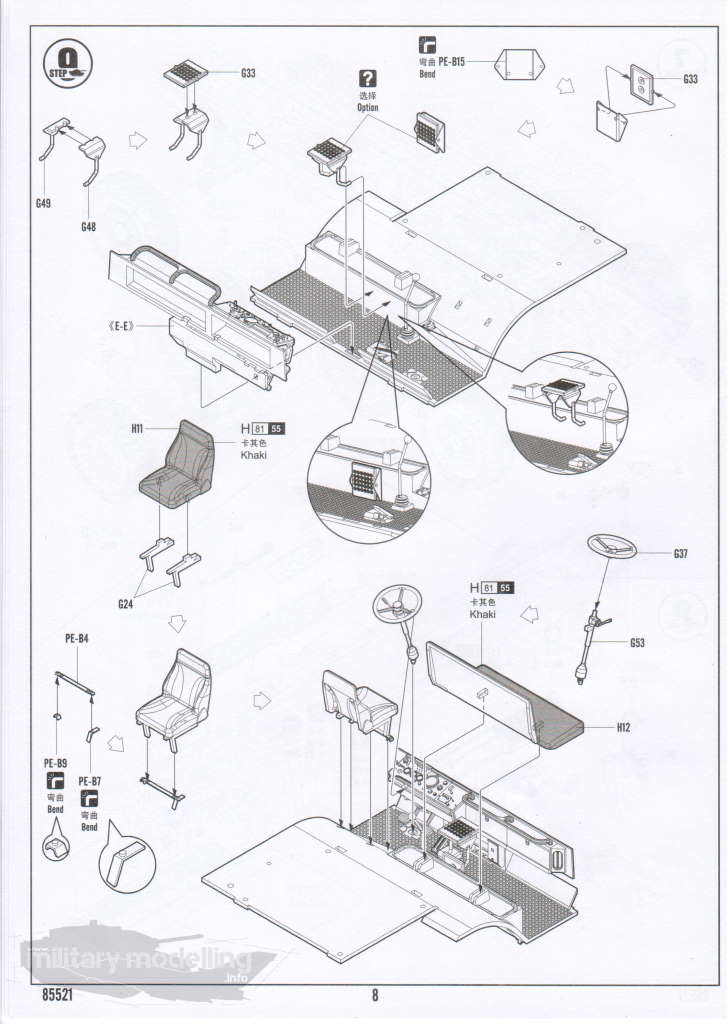

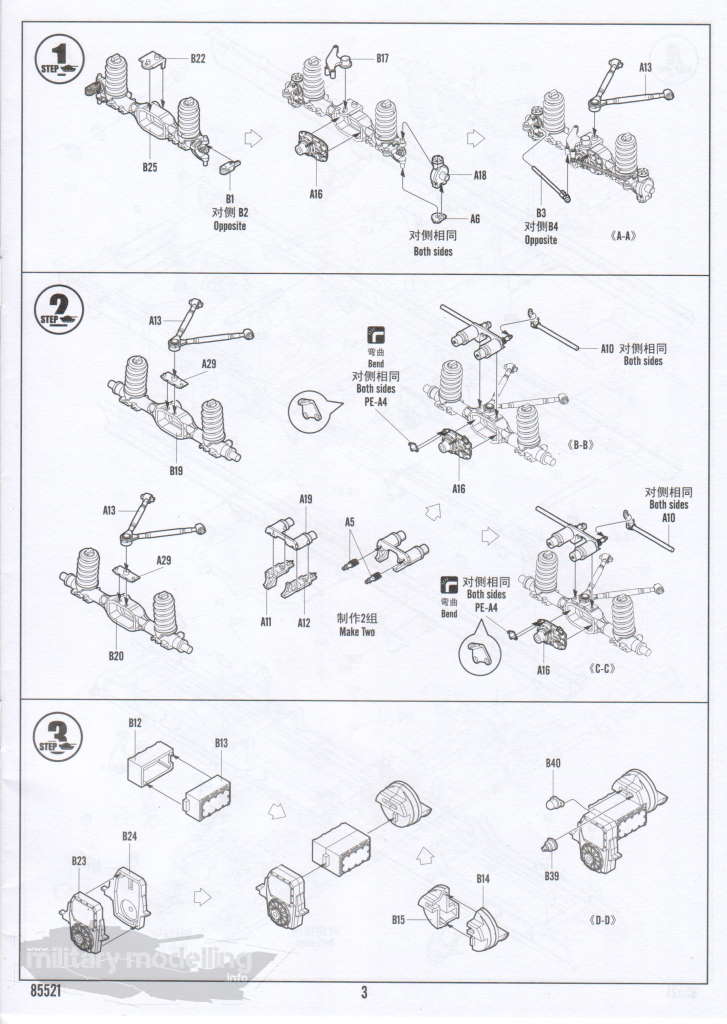

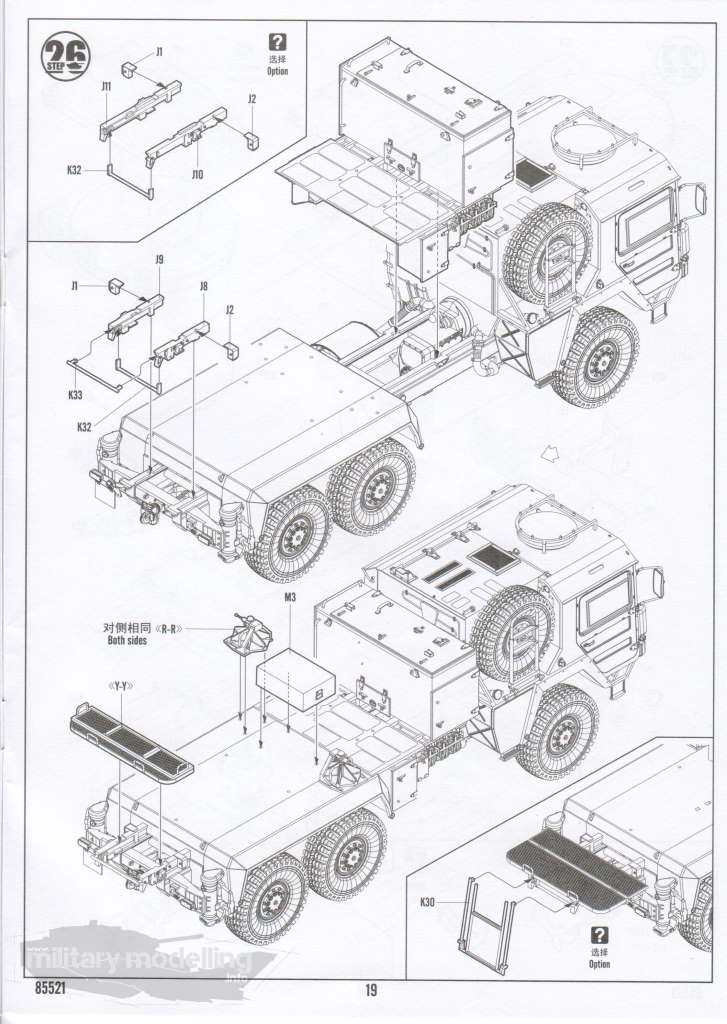

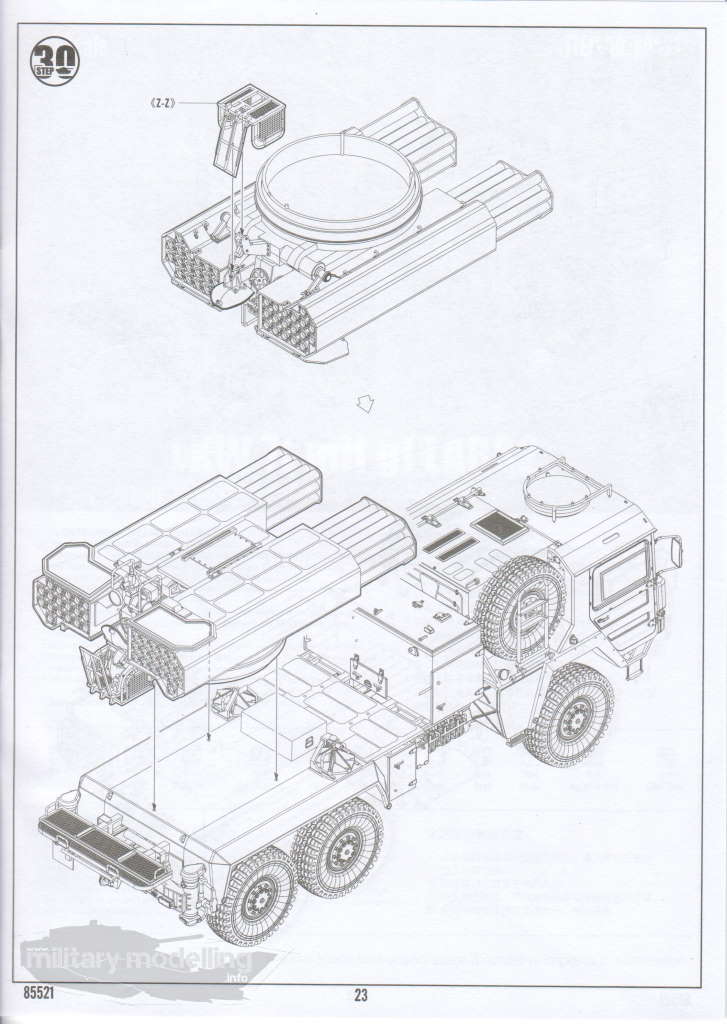

Die Bauanleitung welche in schwarz-weiß gehalten ist kommt mit 24 Seiten daher. Darin wird der Bau in 32 Baustufen verständlich mit Hilfe von Explosionszeichnungen dargestellt. Vor den Baustufen befinden sich allgemeine Hinweise sowie die Übersicht über die Bauteile.

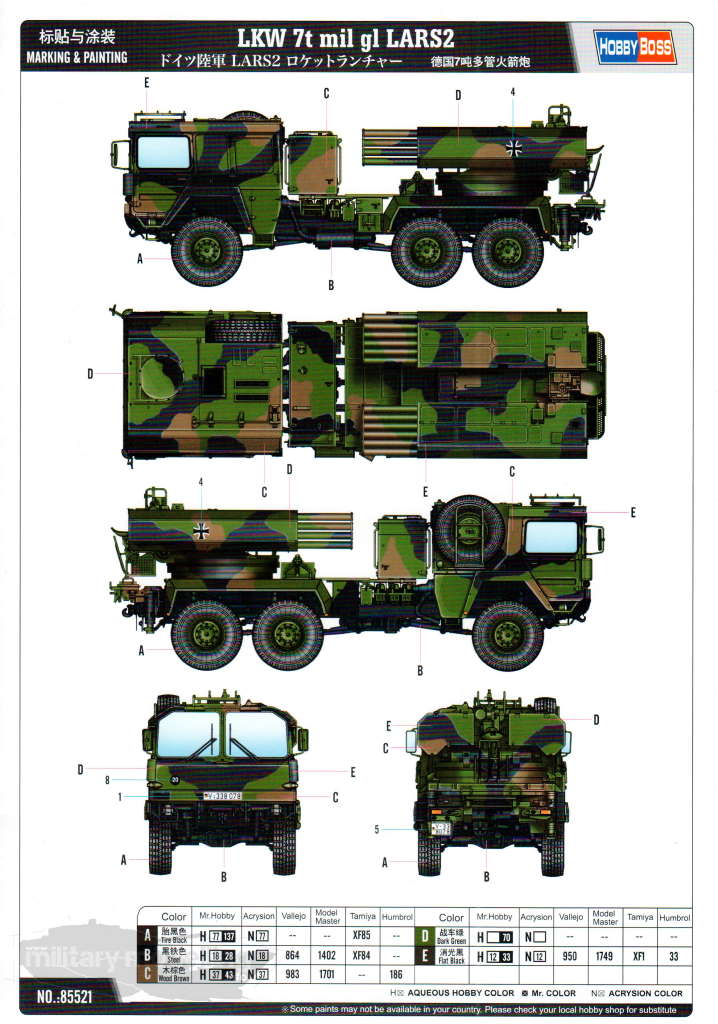

Neben der Bauanleitung ist noch ein DIN-A4 Blatt in Farbe enthalten, welche als Bemalvorlage dient. Hier wird er LARS 2 in einer 5-Seiten-Ansicht im NATO-3-Farb-Anstrich dargestellt. Gleichzeitig werden die Positionierung der Decals gezeigt. Als Farbvorschläge werden die nutzbaren Farben aus dem Sortiment von Mr. Hobby, Vallejo, Model Master, Tamiya und Humbrol aufgeführt.
Decals und Abklebemasken

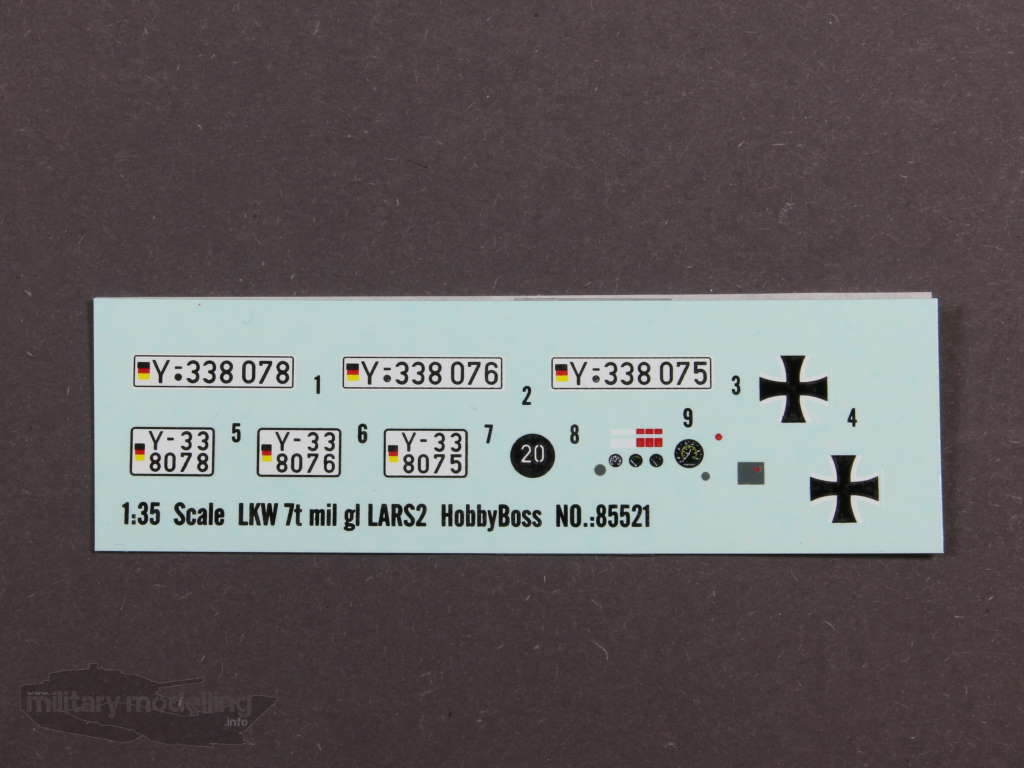

Im Bausatz des LARS 2 ist ein kleiner Decalbogen enthalten. Auf diesem befinden sich Decals für das Armaturenbrett, 3 verschiedene Kennzeichen, MLC und Eiserne Kreuze. Der Druck gibt keinen Grund zur Klage. Aber – es fehlen taktische Zeichen!

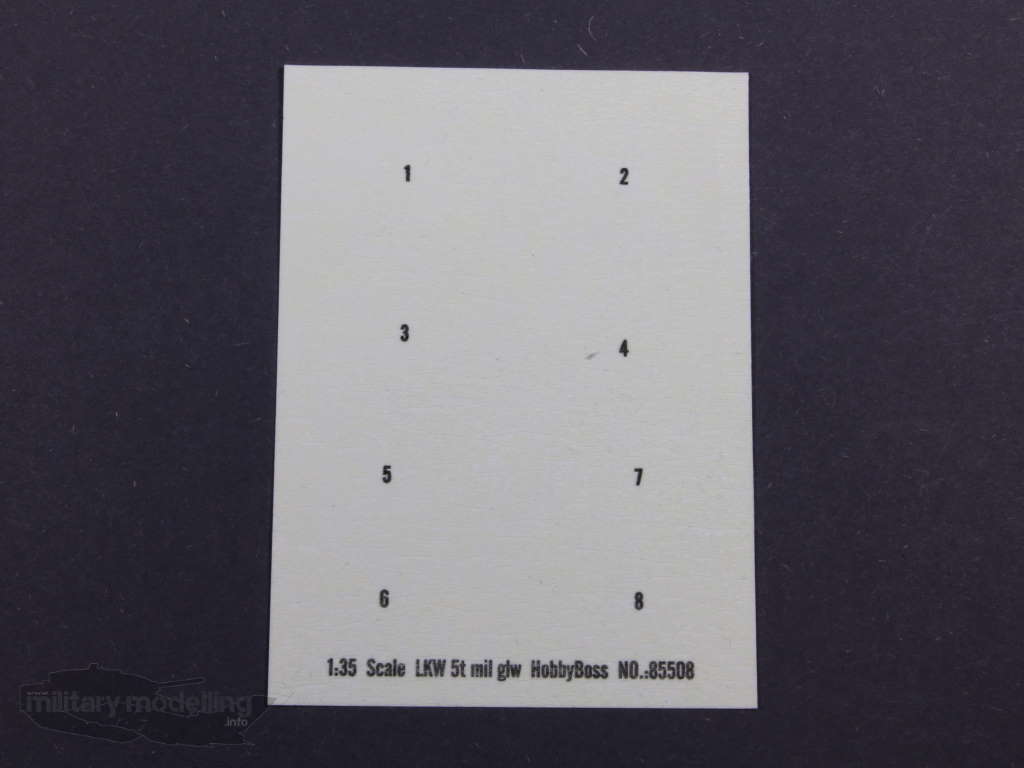

Ebenfalls im Bausatz enthalten ist ein kleiner Bogen mit Abklebemasken. Die 8 Masken sind zum passgenauen Abkleben der Frontscheiben und der Türscheiben – innen und außen – gedacht. Eine gute Idee!
Fotoätzteile
Gleich drei Ätzteilplatinen liefert Hobbyboss für den LARS 2. Die Ätzung aller Platinen sind gut und sie sind beidseitig mit Folie geschützt. TIPP: Lässt man auf einer Seite beim Lösen der kleinen Bauteile die Folie drauf, so wird das Risiko von „wegspringenden“ Teilen minimiert.
Auf der Platine A befinden sich Bauteile die zur Verfeinerung des Fahrwerks dienen. Es werden allerdings nicht alle Bauteile gebracht. Wer aufmerksam die Bausatznummer auf der Platine liest, stellt fest das diese von dem ebenfalls angekündigten LKW 7 t mil gl Kipper stammt! Dies erklärt, warum nicht alle Bauteile gebraucht werden und zeigt, das das Erscheinungsdatum wohl nicht mehr weit ist.
Auf der Platine B befinden sich Verfeinerungen für die Kabine. Auch hier überzeugen die Details wie z.B. das Lüftergitter über dem Motorraum. Diese Platine ist ein alter Bekannter und stammt ursprünglich aus dem Bausatz des LKW 5t mil gl mit der Artikelnummer 85507.

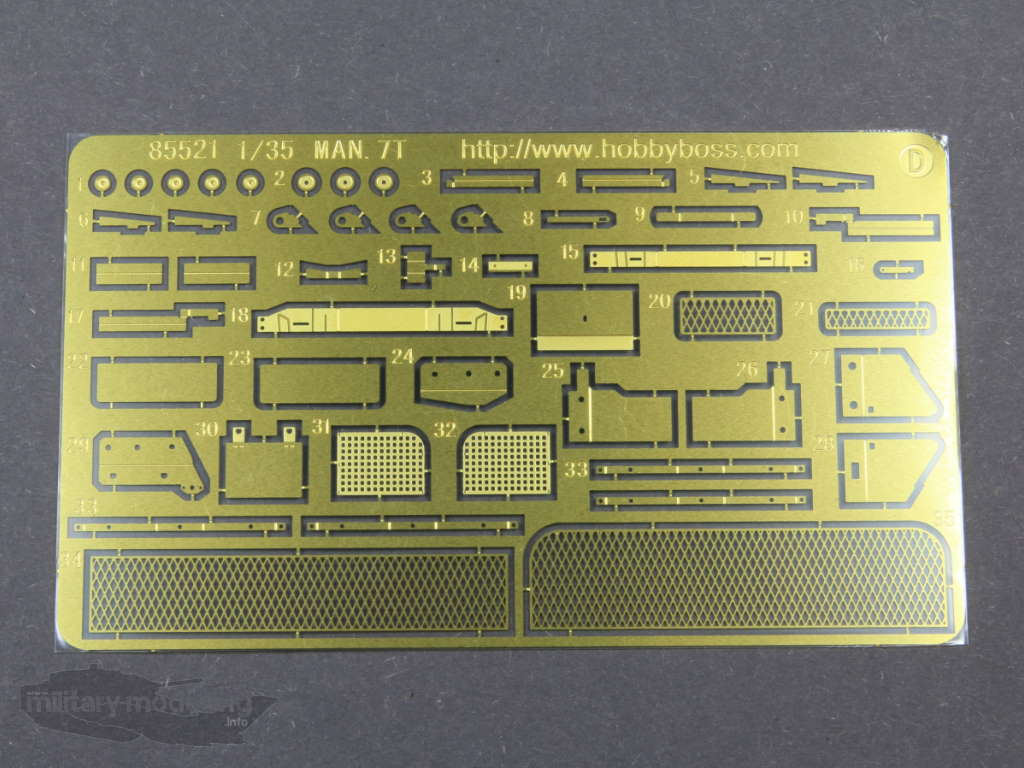

Die dritte Platine, mit D gekennzeichnet, enthält weitere Verfeinerungen für Kabine und Aufbau. Auch hier zeigen sich gut gemachte
Details und feine Ätzung. Die Standgitter am Heck überzeugen.
Die Bauteile
Wie bereits zuvor erwähnt erhält der Modellbauer hier eine ganze Menge Bauteile welche auf 11 + 1 Spritzlingen und zusätzlichen Großbauteilen verteilt sind.
Der Spritzguss ist als gut bis sehr gut zu bezeichnen. Gerade die Spritzlinge mit den neuen Bauteilen sind sehr scharf abgegrenzt, während Spritzlinge aus der LKW 5t-Serie teilweise etwas Flash zeigen. Schauen wir uns die Bauteile mal näher an und beginnen mit den Großteilen.

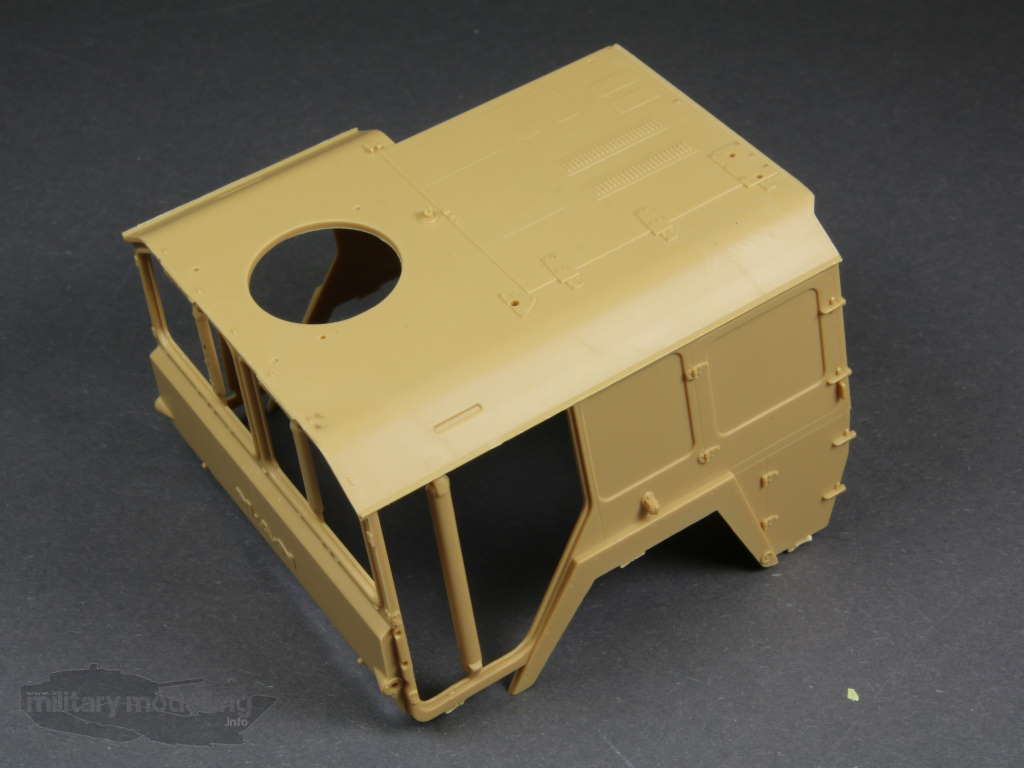

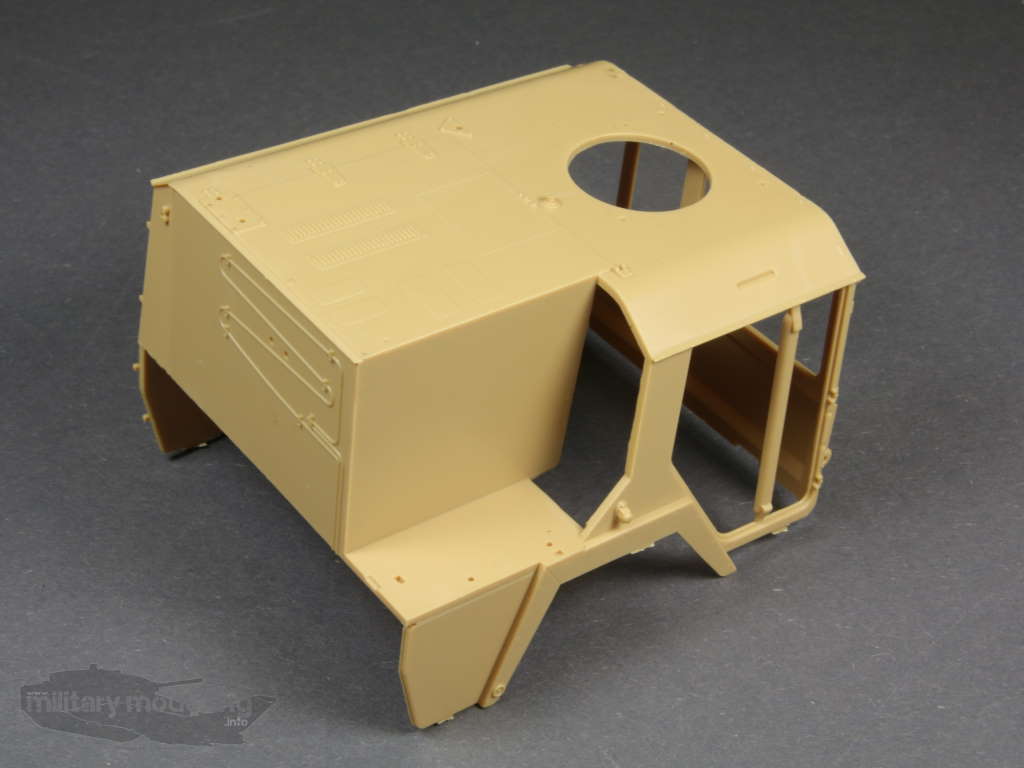

Da hätten wir als erstes die Kabine. Auch diese stammt von den bereits bekannten LKW 5t mil gl Bausätzen, was ja auch logisch ist, da sie gleich ist. Das Bauteil zeigt stimmige Proportionen und auch die Dachdetails sind fein gemacht, wie an den Scharnieren oder auch Rippen zu sehen ist. Selbst die Leitungen auf der Rückseite wurden nicht vergessen.

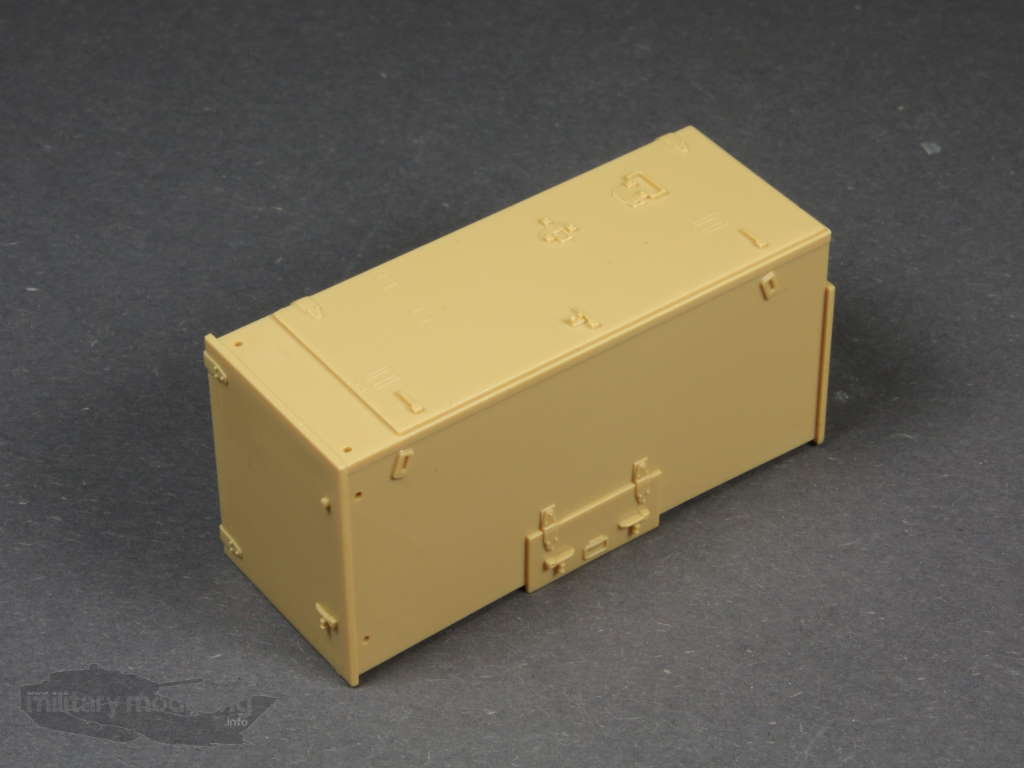

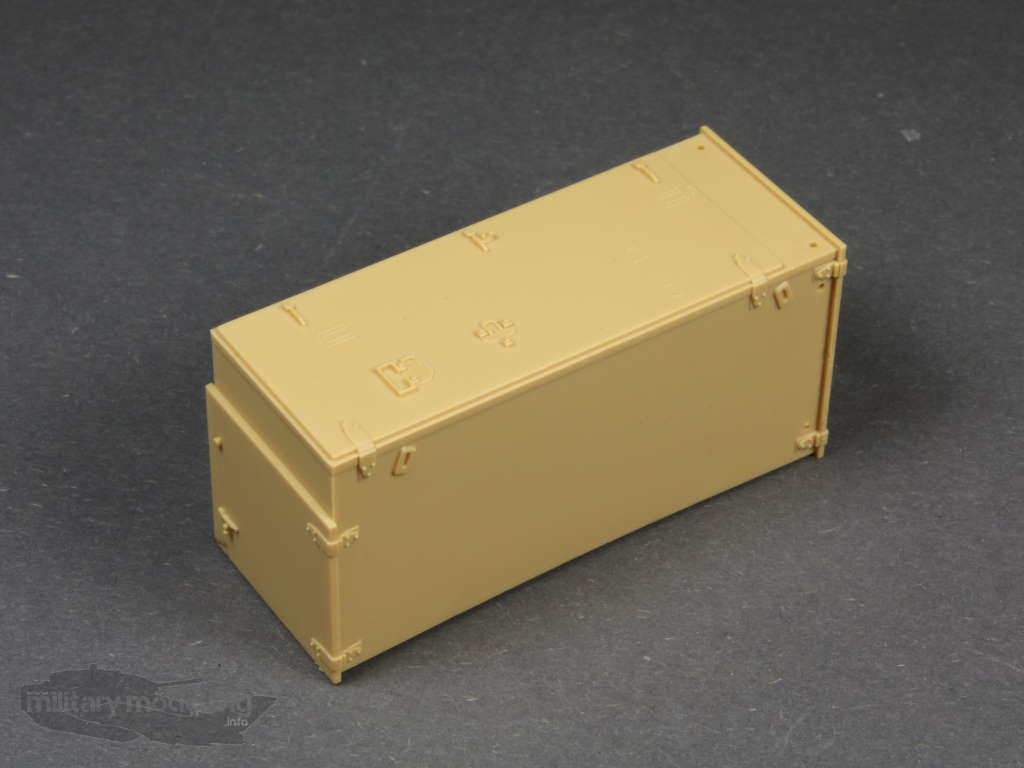

Das nächste größere Bauteil ist der markante Staukasten hinter der Kabine. Auch hier zeigen sich sehr fein gemachte Details an Scharnieren, Schrauben und Klappen, die dem Original in nichts nachstehen.

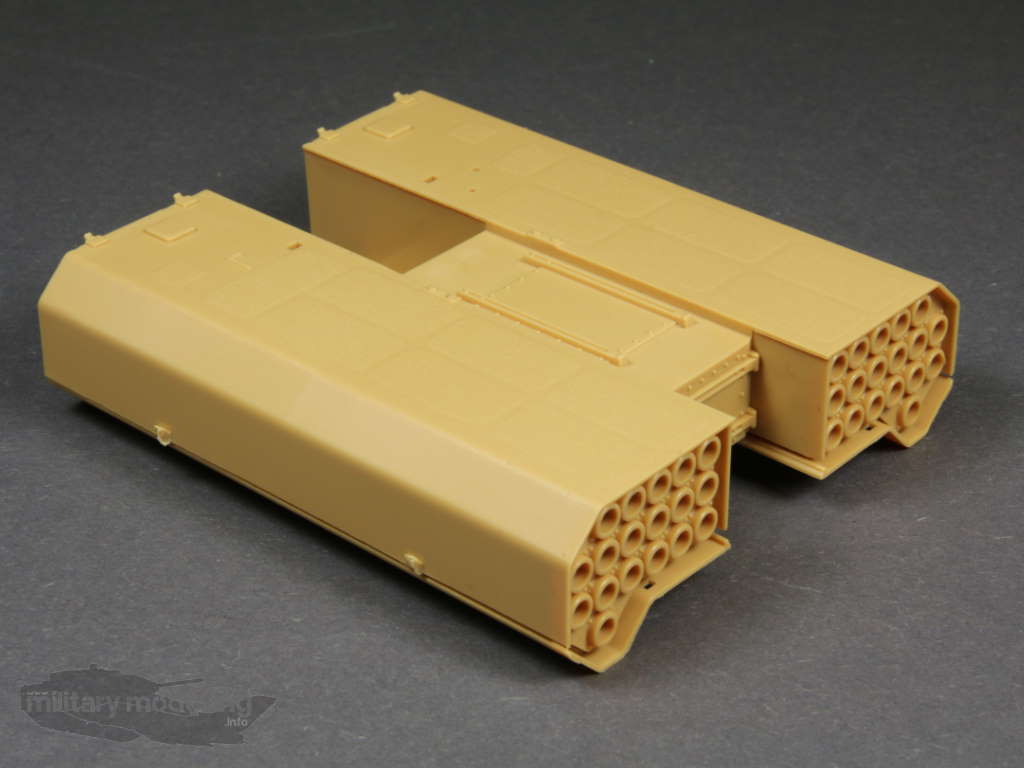

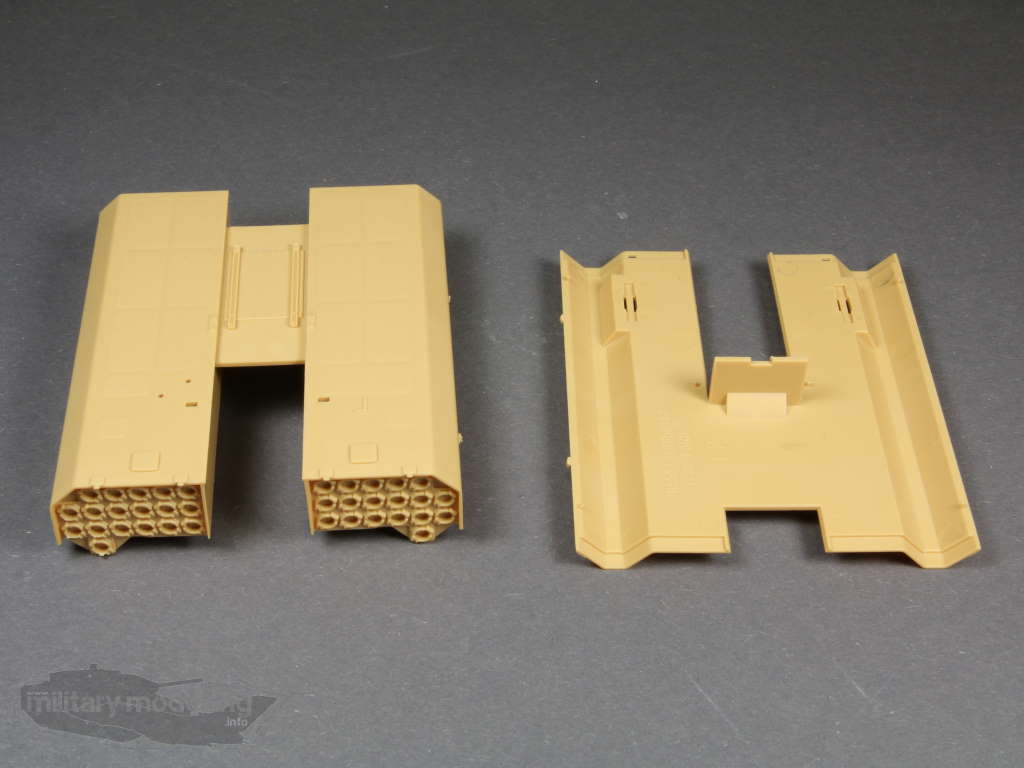

Zu den größeren Bauteilen zählen auch die beiden Bauteile für den Werfer. Auch dieser ist absolut stimmig. Die Antirutschbeschichtung als auch Schrauben und vor allem die Werferrohre sind klasse gemacht. Zweiteilig ausgeführt ist die Passgenauigkeit der Bauteile hervorragend.

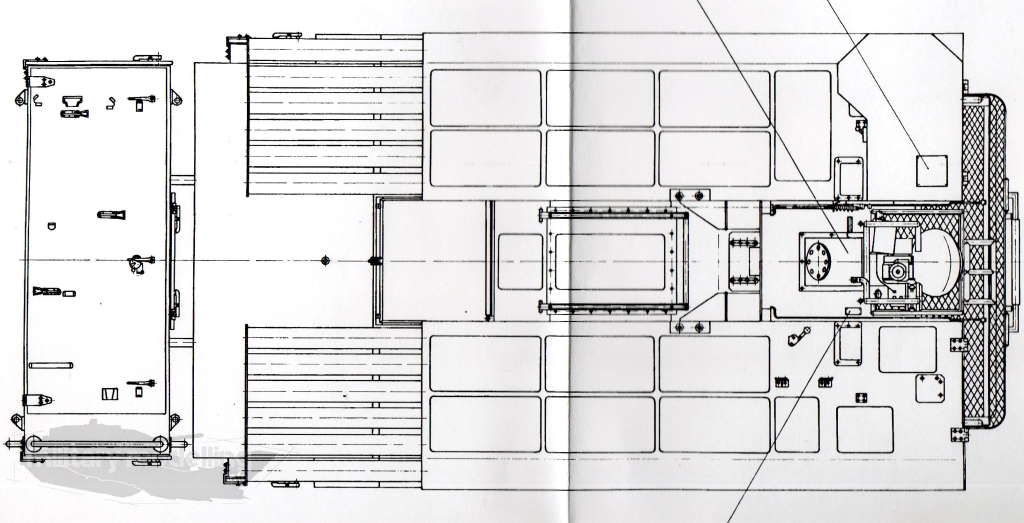

Hier zum Vergleich die Original-Bauzeichnung:

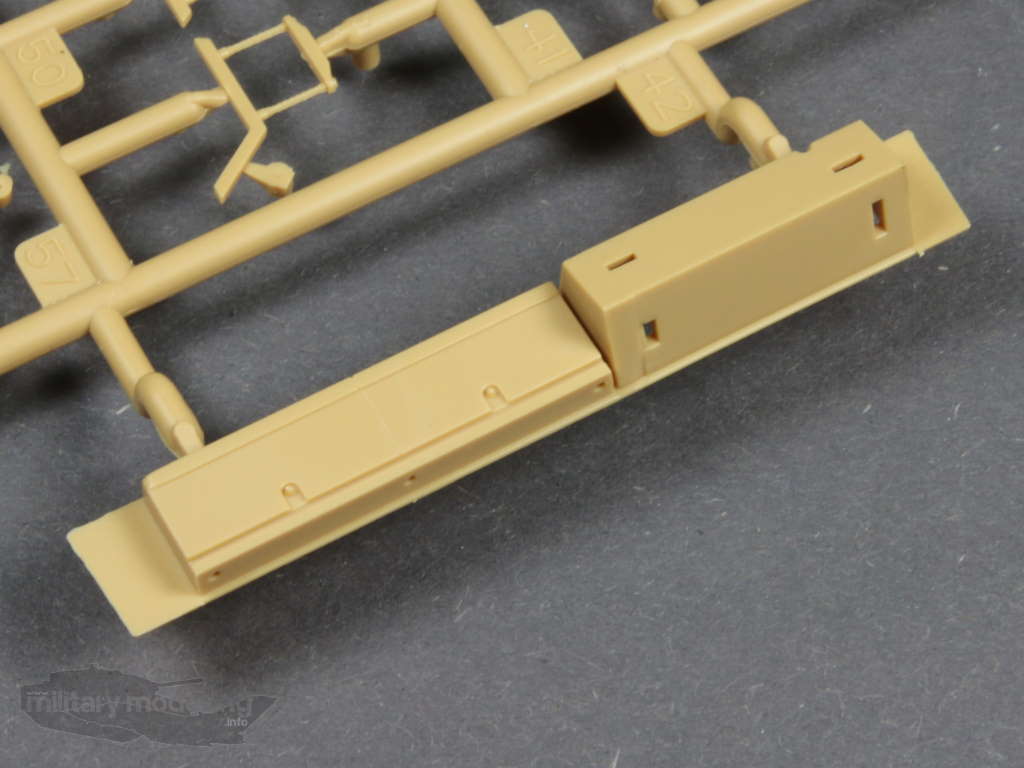

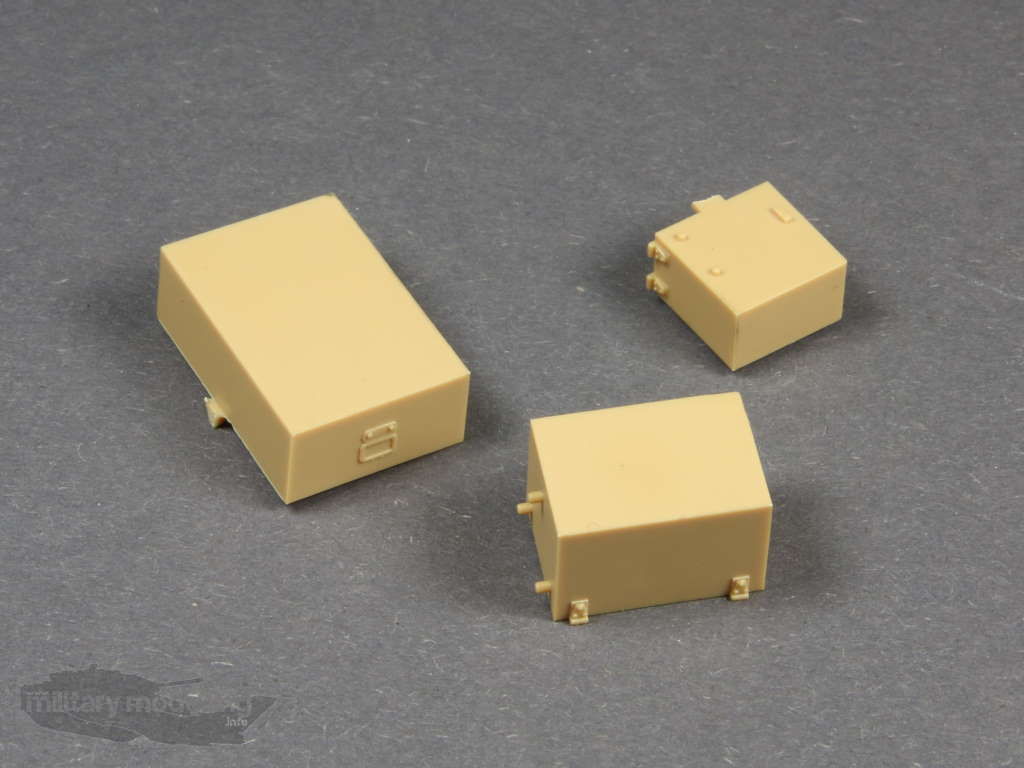

Neben diesen Bauteilen sind einige Staukästen noch einzeln enthalten. Auch hier gibt es nichts auzusetzen. Prima gemacht.

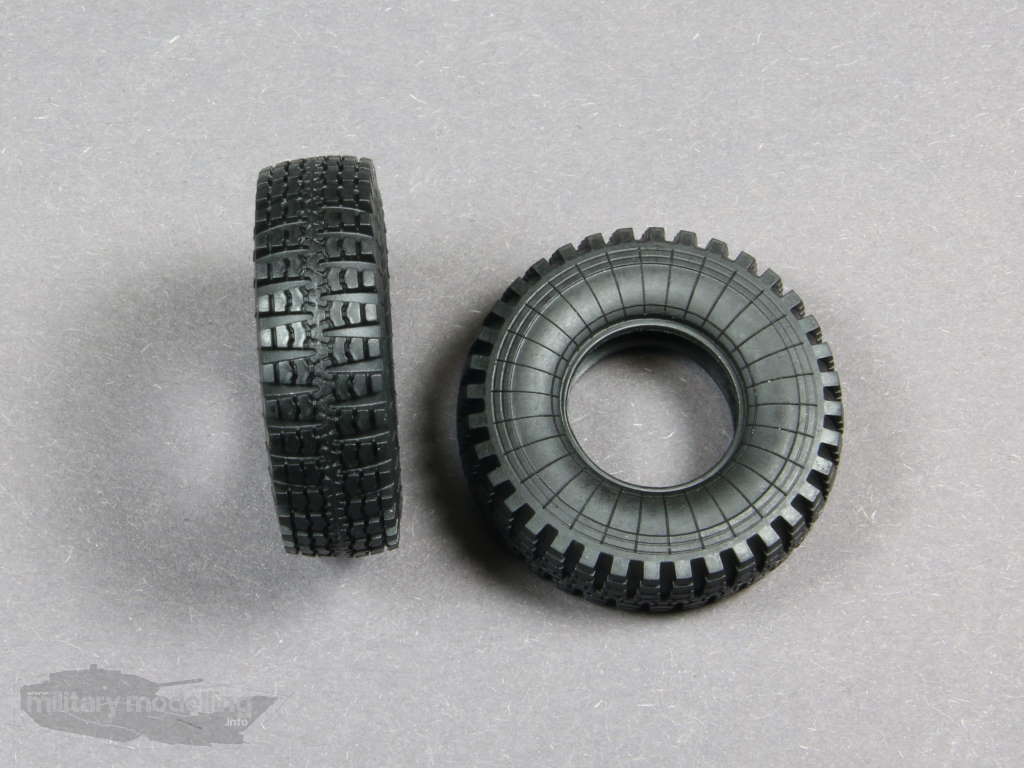

Bevor wir zu den Spritzlingen kommen schauen wir uns noch die Reifen an. Diese – 7 an der Zahl – sind aus schwarzem Vinyl gefertigt. Die Profildarstellung ist vorbildgerecht. An den Seiten fehlt, wie so oft bei Bausätzen aufgrund des Markenrechts, die Herstellerbezeichnung.
Da ich nicht unbedingt der Freund von Vinyl-Bauteilen bin, empfehle ich hier auf Räder aus Resin auszuweichen. Empfehlenswert sind hier die belasteten Räder von DEF.MODEL, welche wir bereits hier vorgestellt haben.
Jetzt geht es aber an die Spritzlinge.
Spritzling A

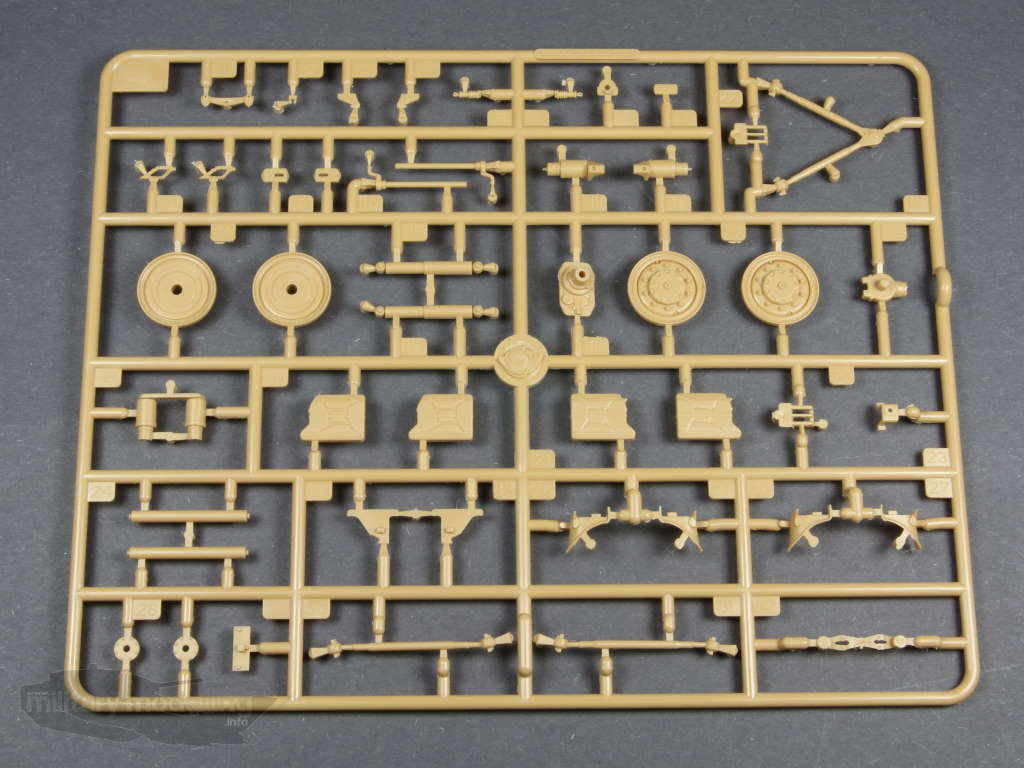

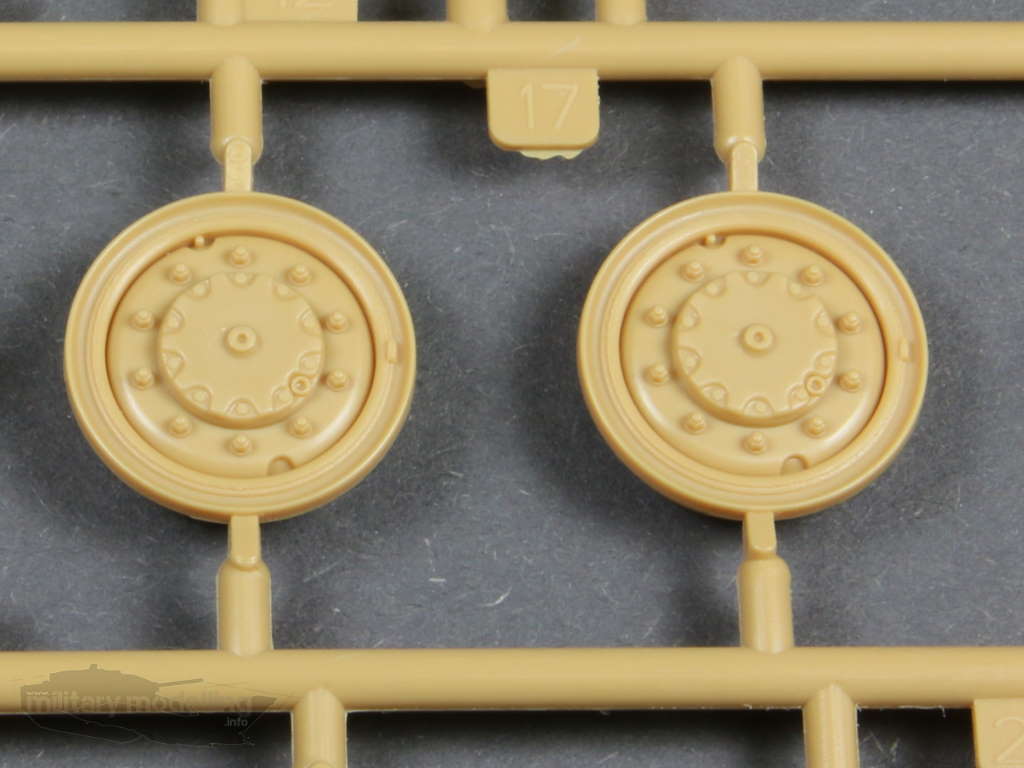

Der Spritzling A ist dreimal enthalten. An Bauteilen befinden sich hier die Felgen sowie Fahrwerk und Rahmenteile. Auch hier gibt es nichts auszusetzen. Der Spritzguss ist einwandfrei und die Details überzeugen auch hier.
Spritzling B

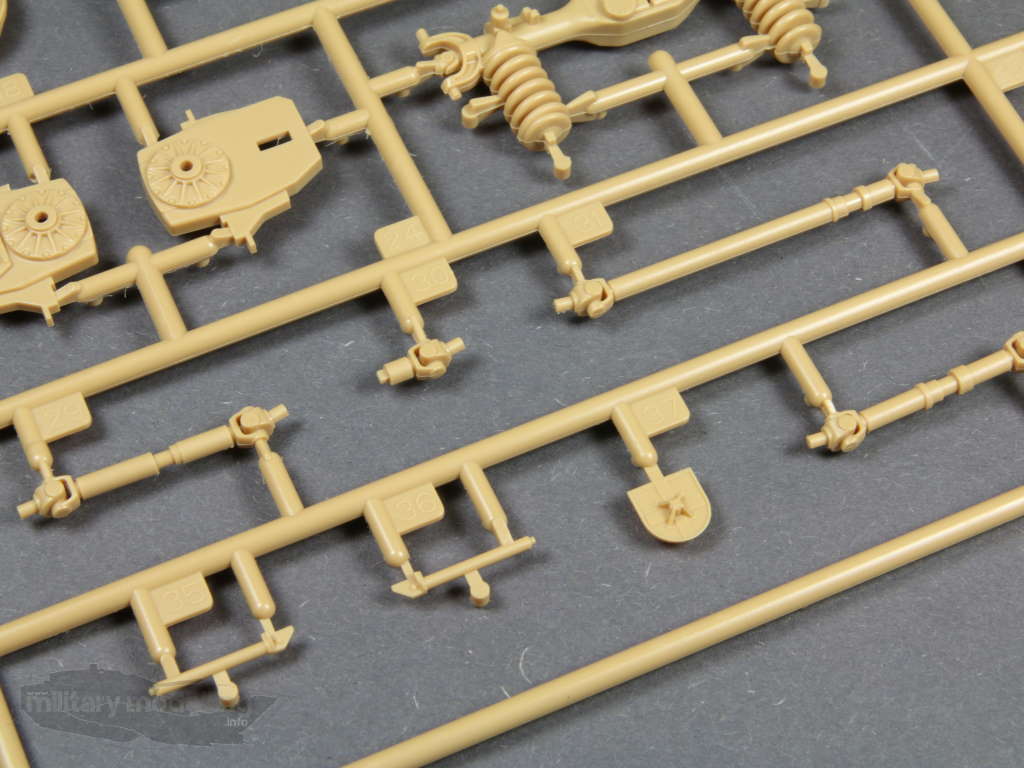

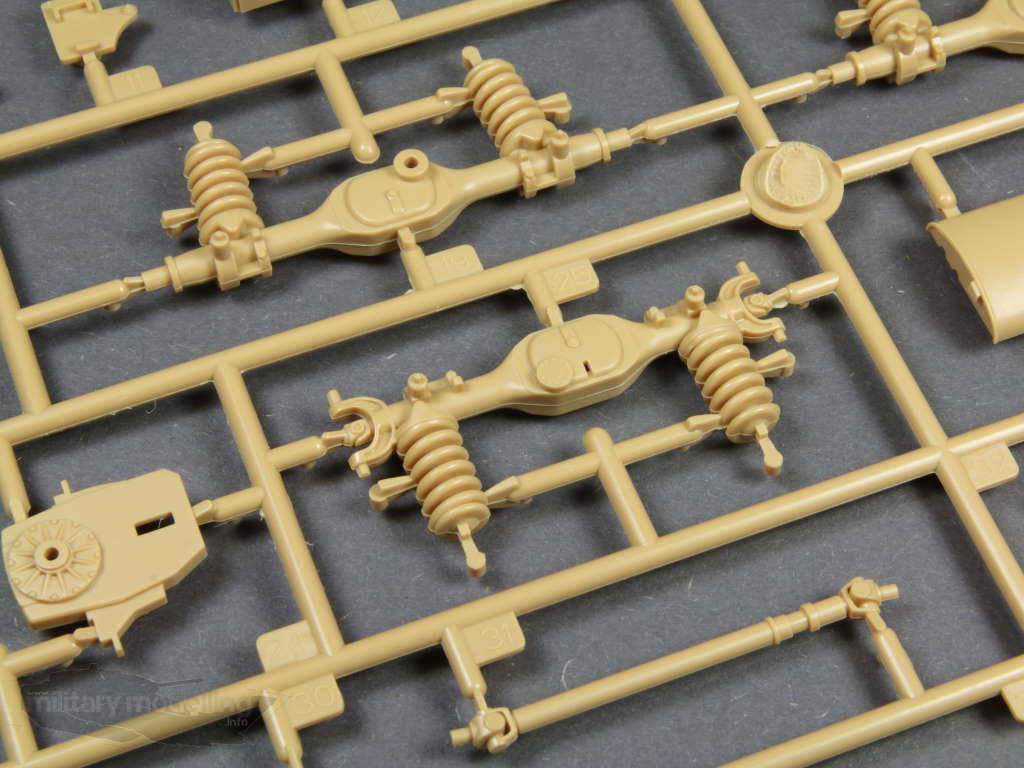

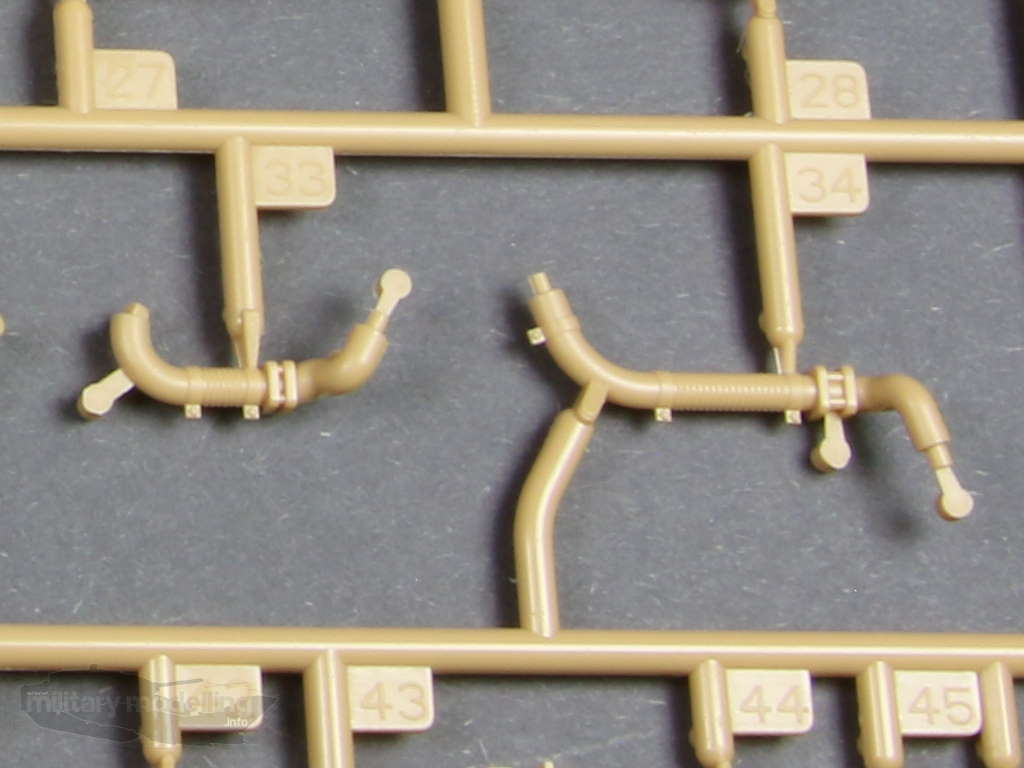

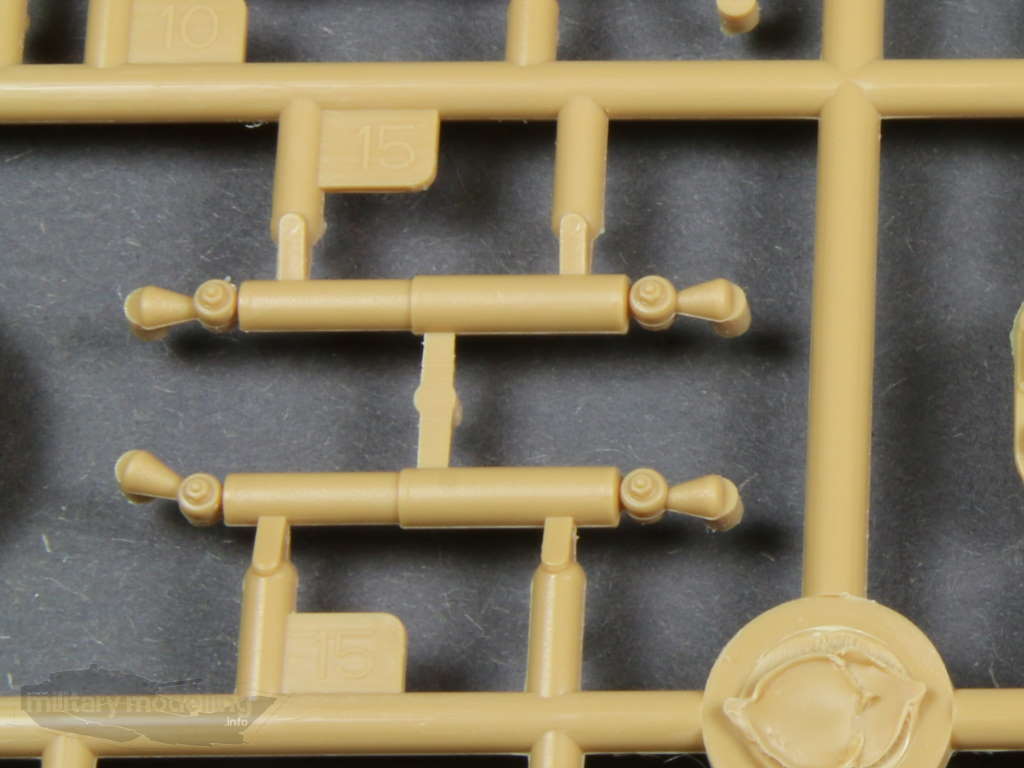

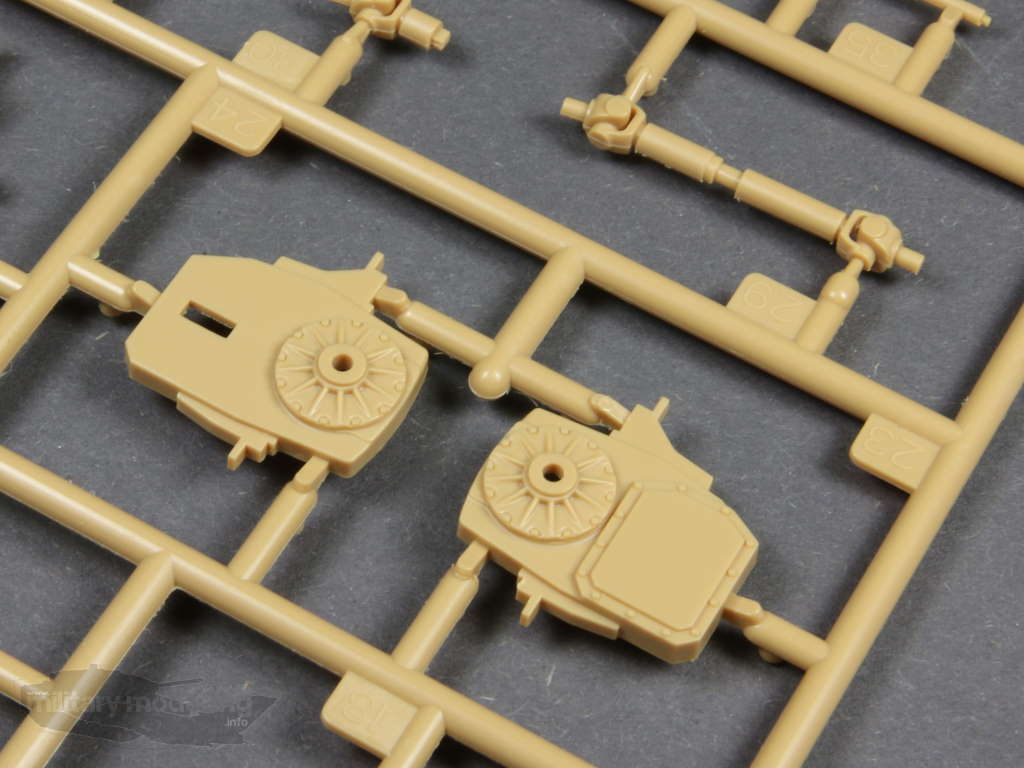

Auf dem Spritzling B finden wir die Achs- und Antriebsteile wie Kardanwellen des LARS 2. Auch die Abgasanlage ist hier enthalten. Auch Bauteile für das Vorgelege sind hier zu finden. So kleine Details wie z.B. die wellenförmige Längenausdehnung der Abgasrohre treiben einem das Lächeln ins Gesicht.
Spritzling D

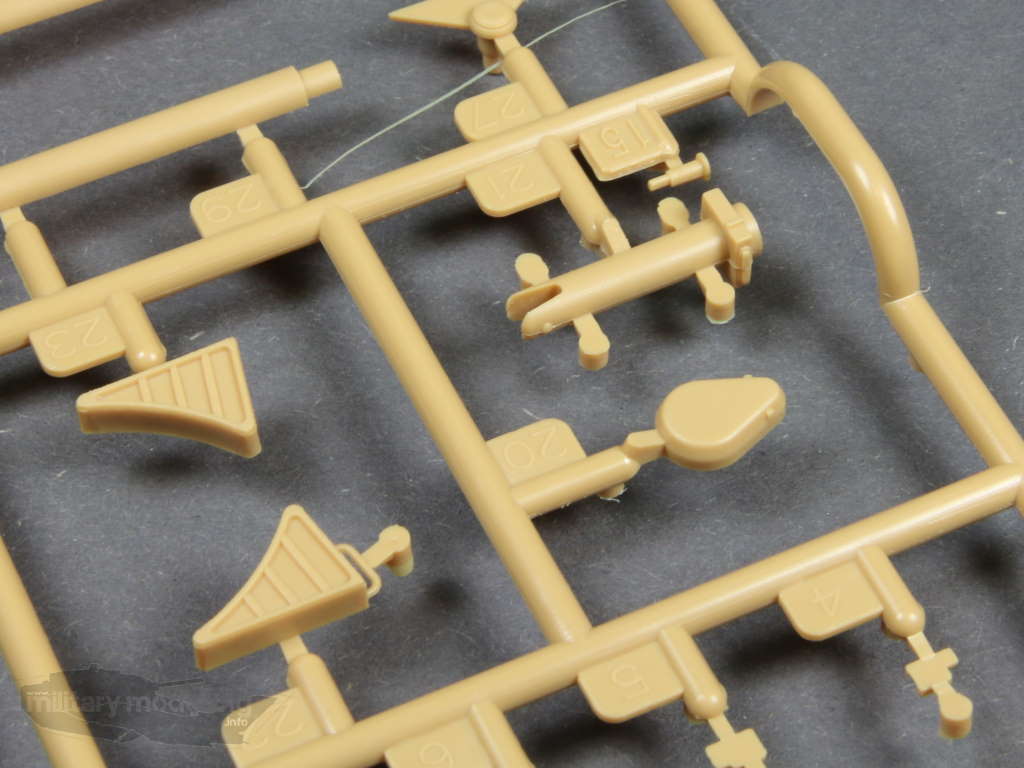

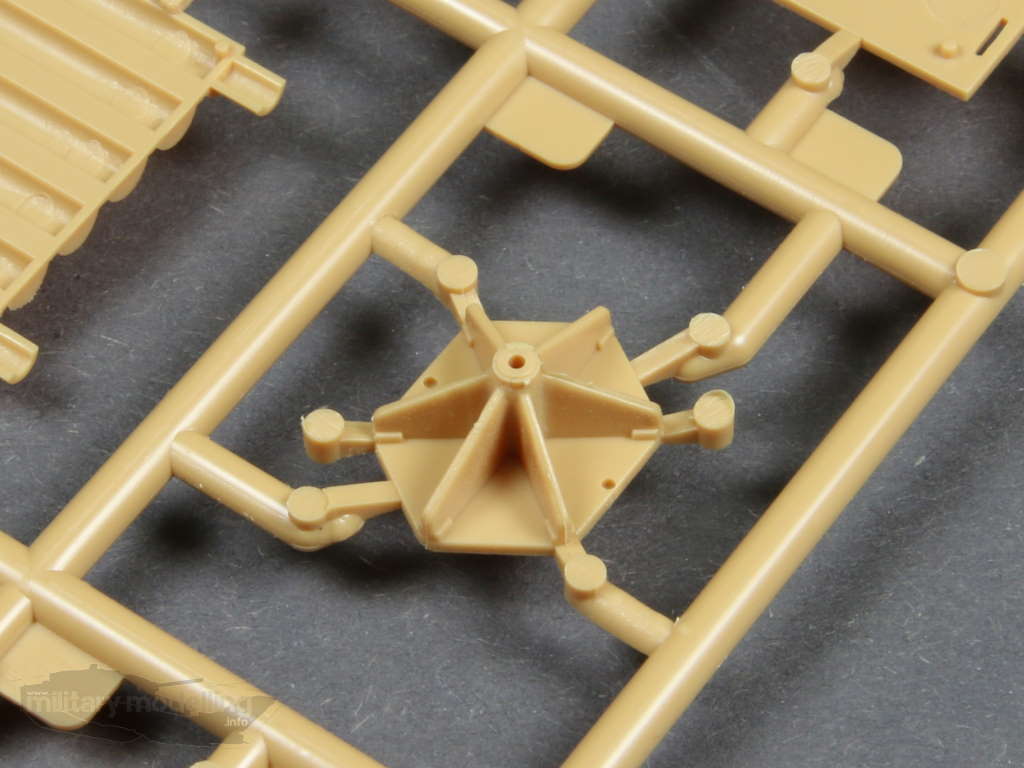

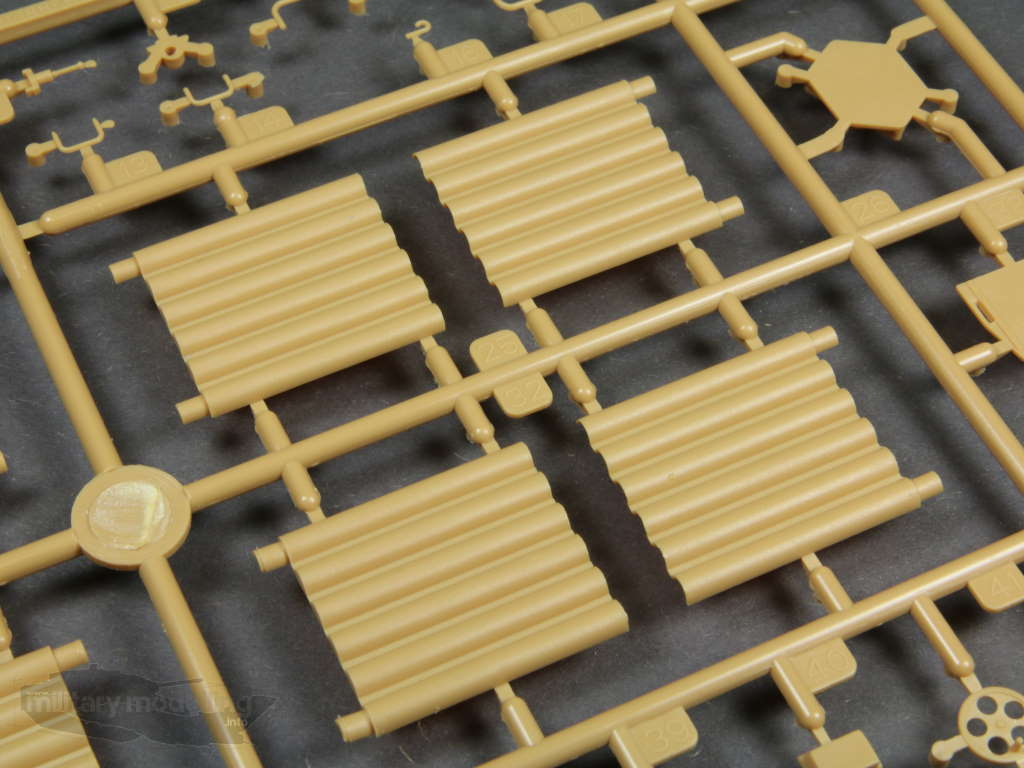

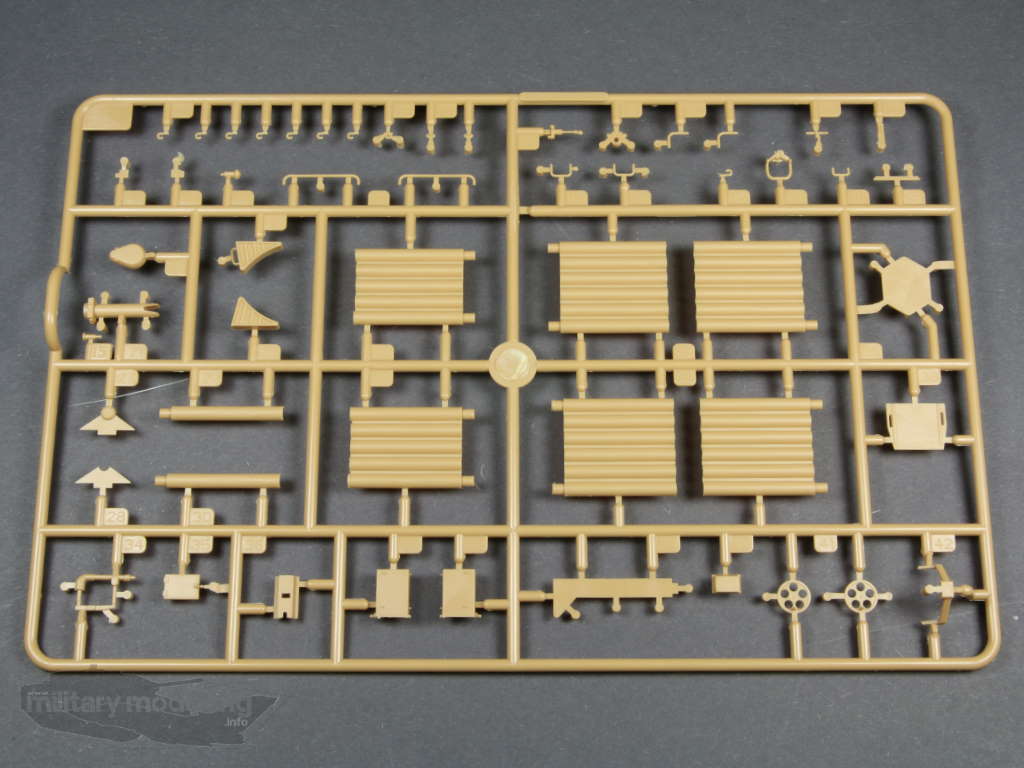

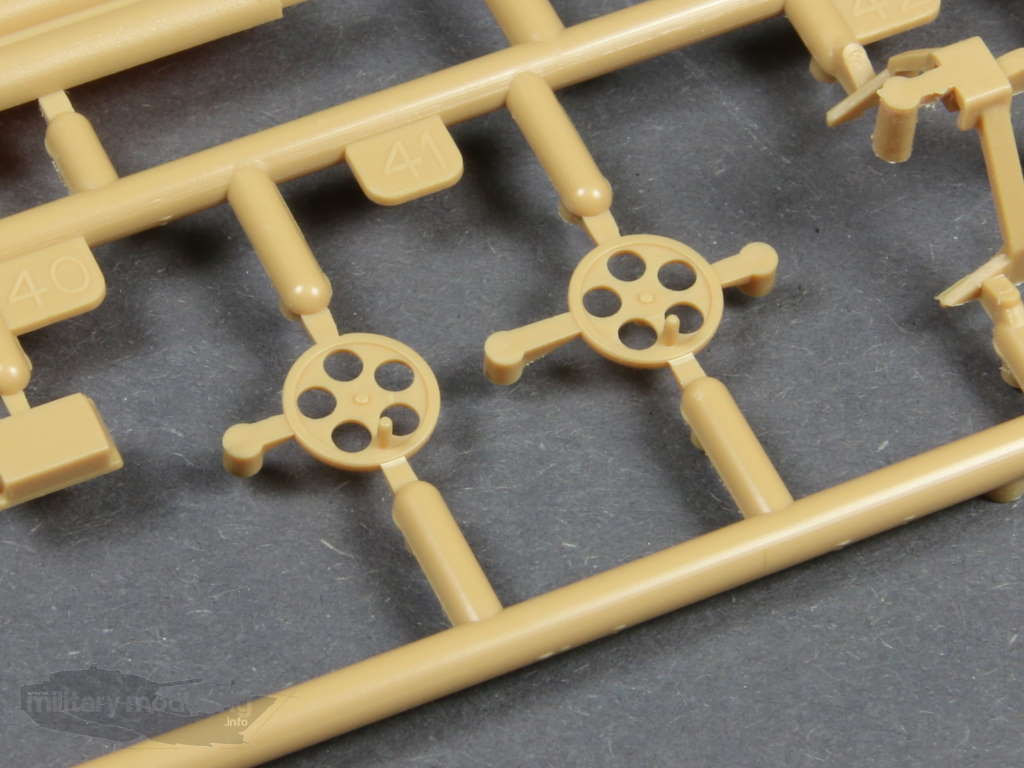

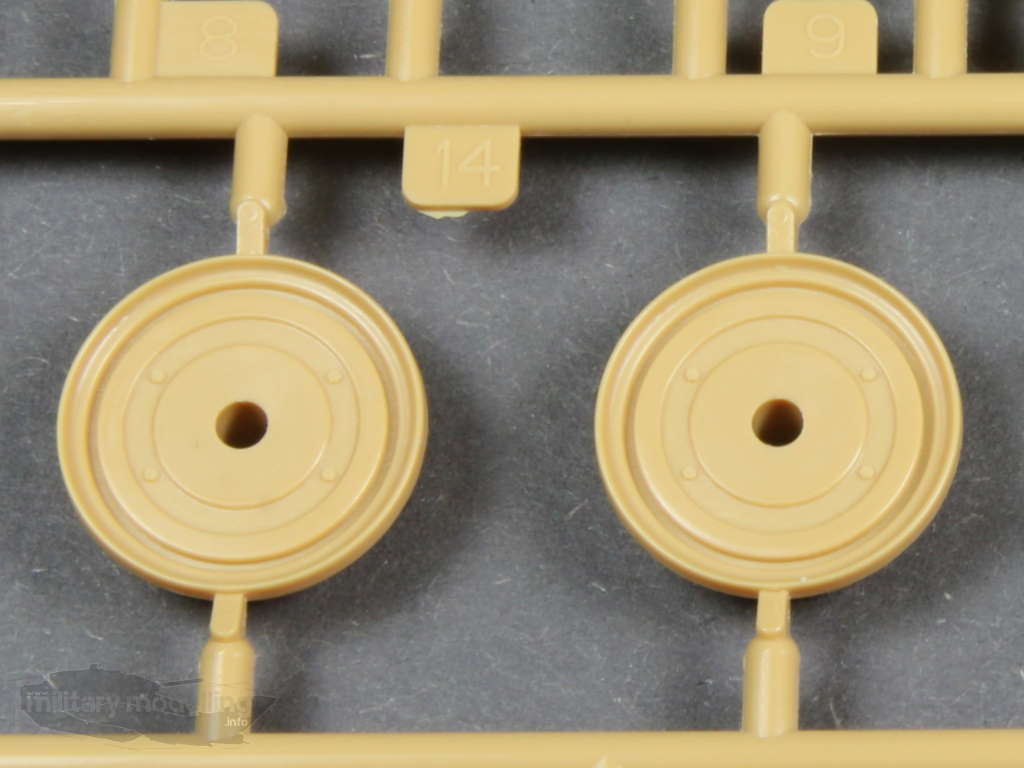

Zweimal ist der Spritzling D enthalten. Hier finden sich die Bauteile für den Werfer. Dazu gehören z.B. die Werferrohre oder auch Teile wie die beiden Richtkurbeln und die Richtanlage. Die hinteren Stützen mit den markanten Tellern sind hier ebenfalls angebracht. Bei den Stützen sind die Details zum bisher gezeigten etwas nachlässig. Auch die Teller zeigen meiner Ansicht nach recht dicke Rippen. Dennoch alles in allem feine Bauteile und stimmig.
Spritzling J

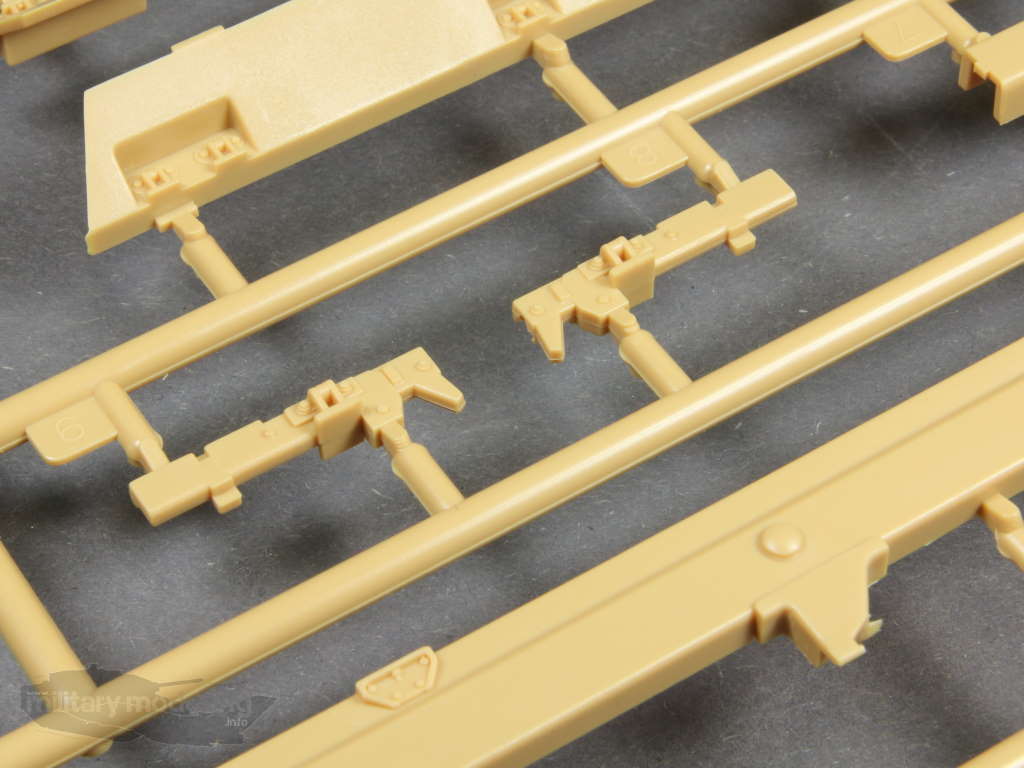

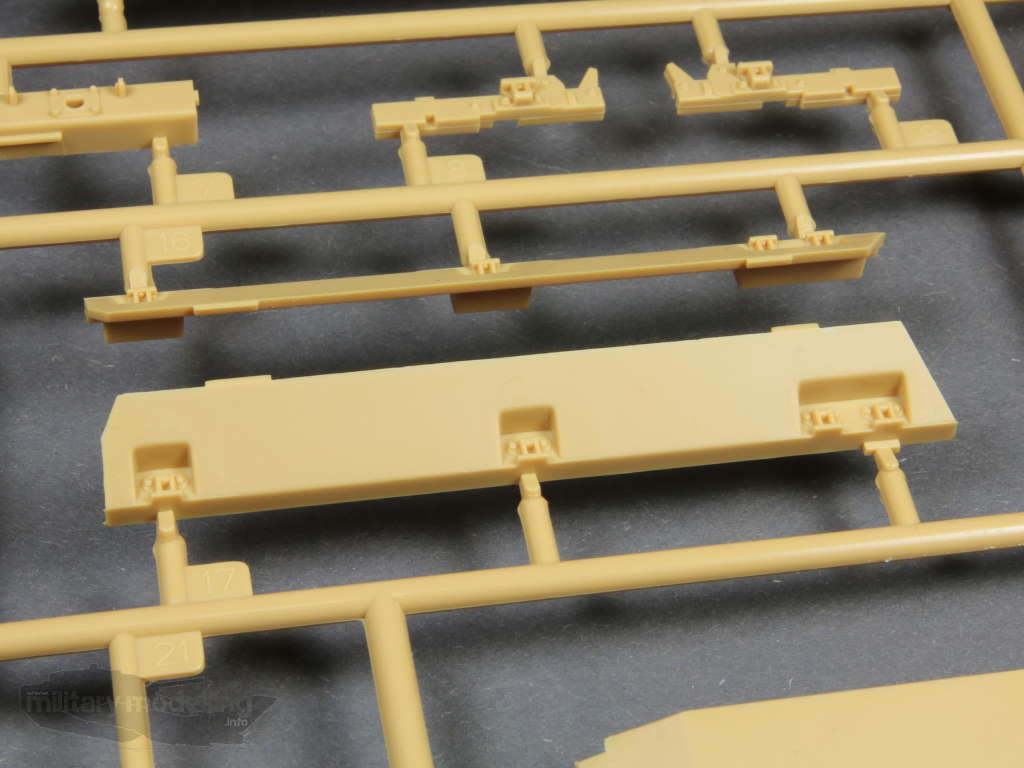

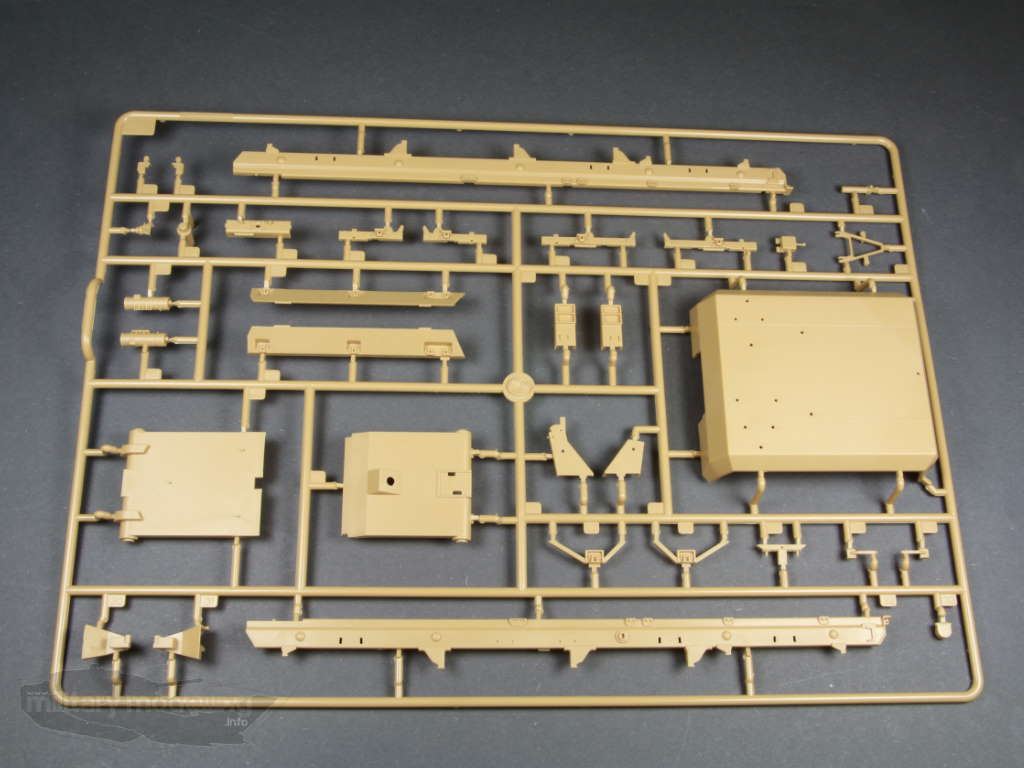

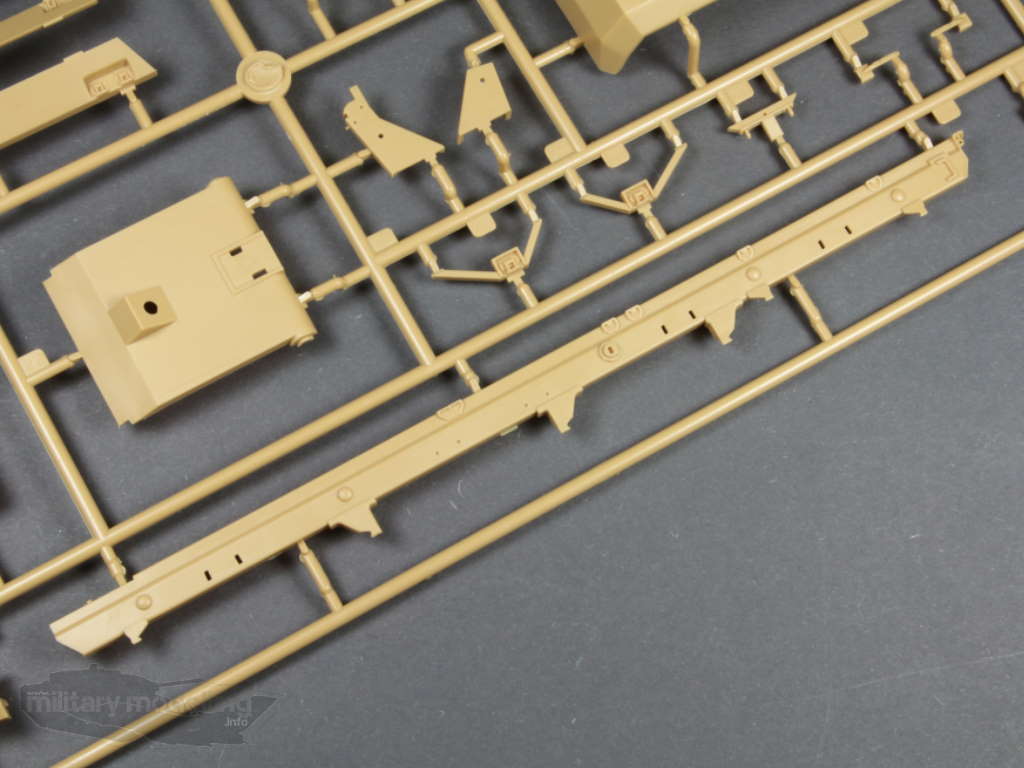

Überwiegend Rahmenteile sind auf dem Spritzling J zu finden. Beachtenswert ist die gelungene Abbildung des Hilfsrahmens für den Werfer. Hier die Originalzeichnung des LARS 2:
Die übrigen Bauteile wie z.B. Radabdeckung hinten, Teile der Werferlafette können überzeugen. Echt toll gemacht.
Spritzling K

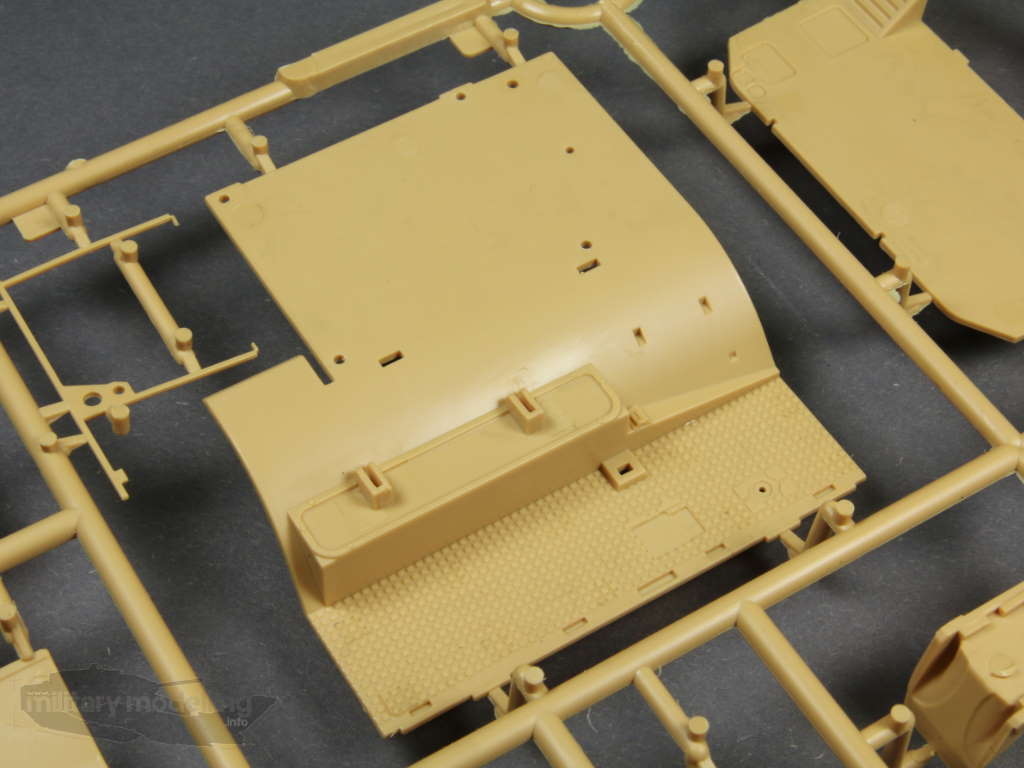

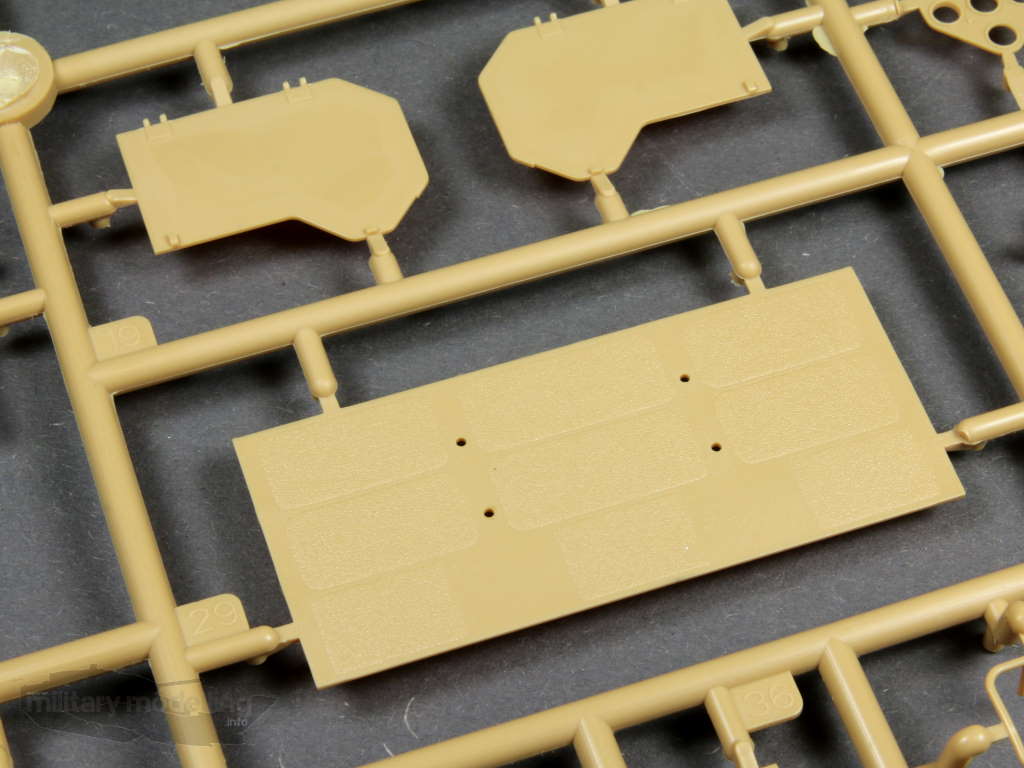

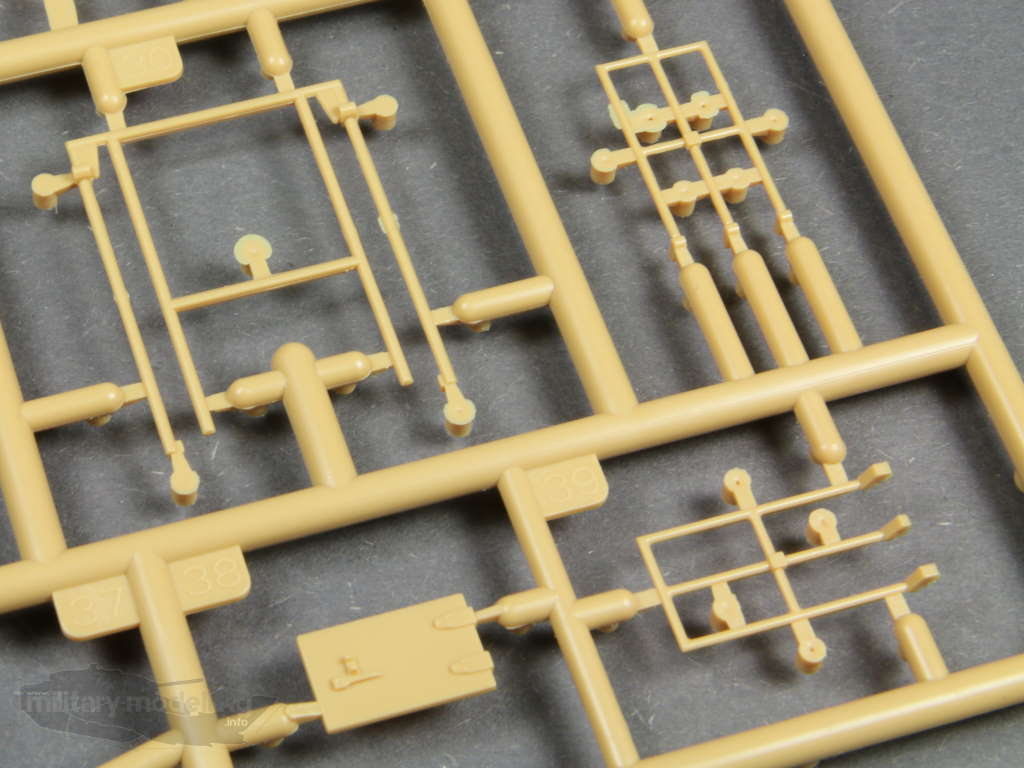

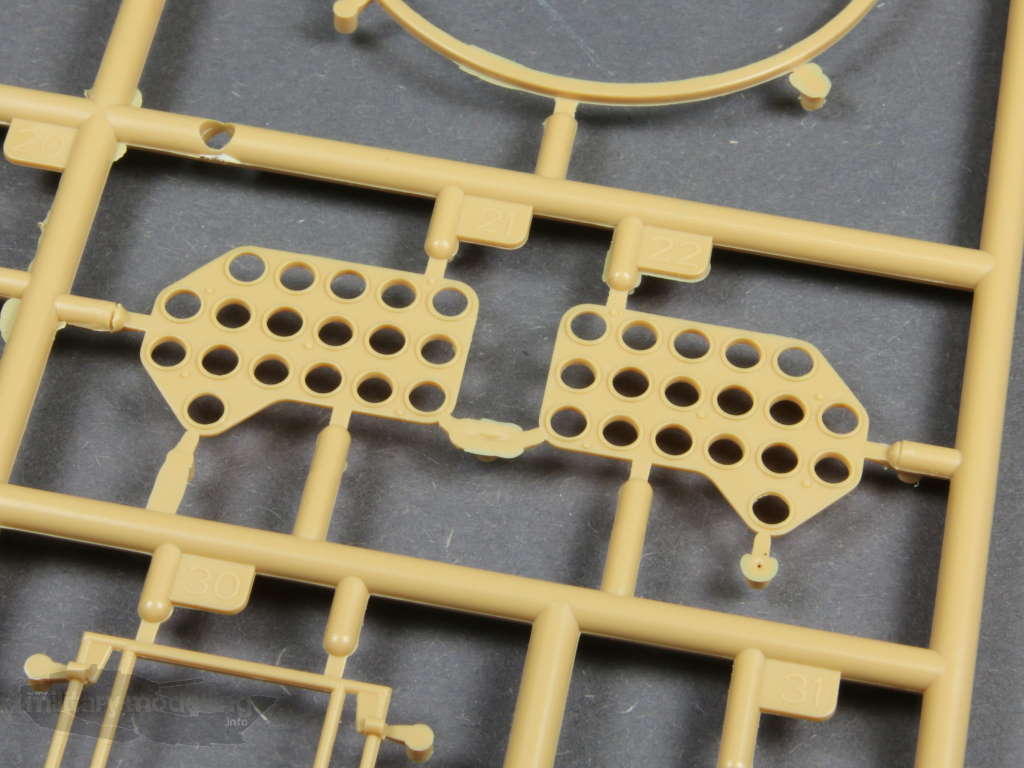

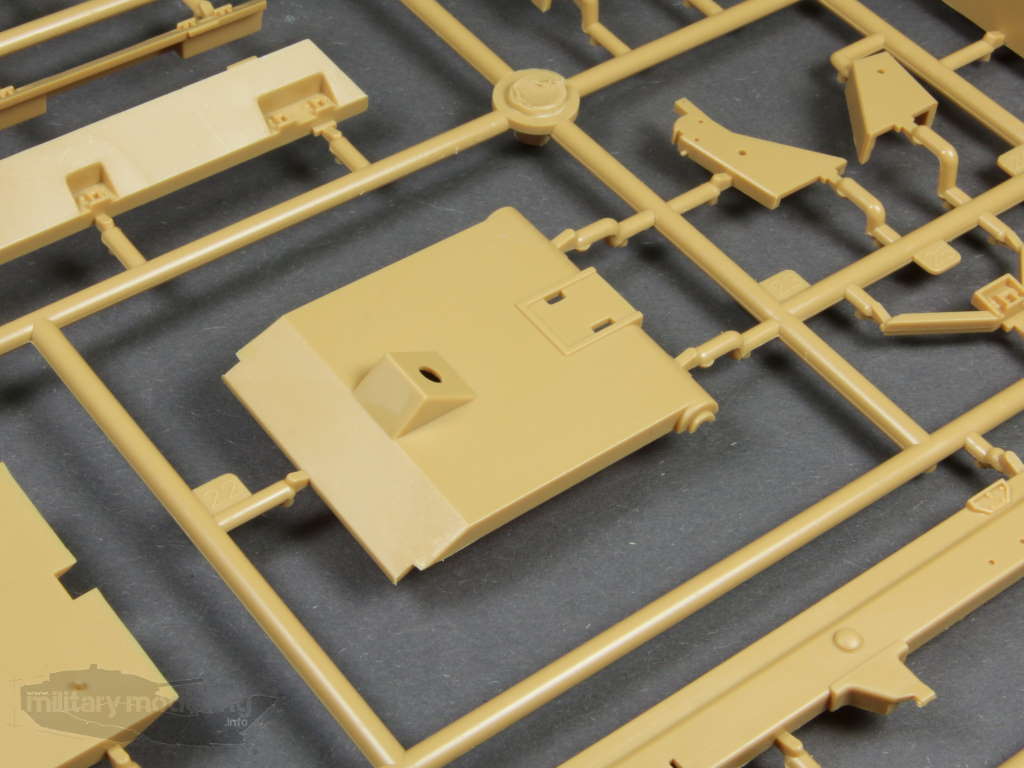

Hier, auf dem Spritzling K, sind die Bauteile der Unterlafette des Werfers enthalten. Dazu kommen die markanten hinteren Klappen der Werfergehäuse und die vorderen Rohrträger. Auch hier überzeugt Guss, Passgenauigkeit und Details. Weiterhin gibt es hier noch die vordere Abdeckplatte vor dem großen Staukasten, die mit einer feinen Darstellung von Antirutschbelägen glänzt. Auch die feinen Halterungen des Richtsitzes sind gelungen. Weiterhin also alles top.
Spritzling G

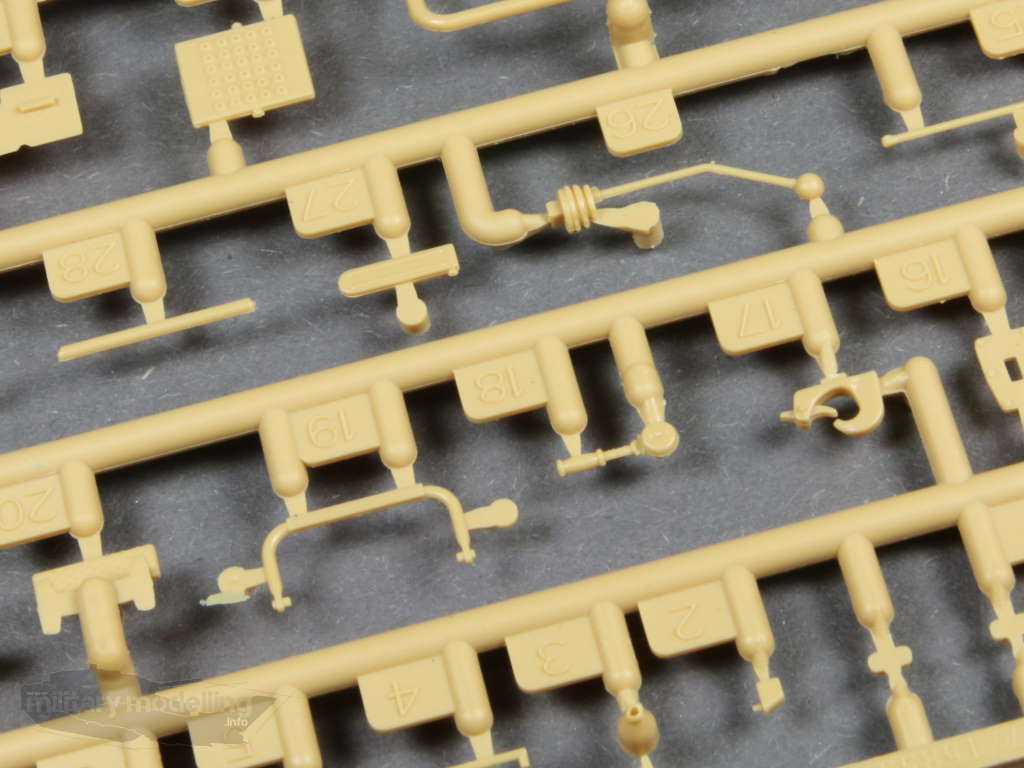

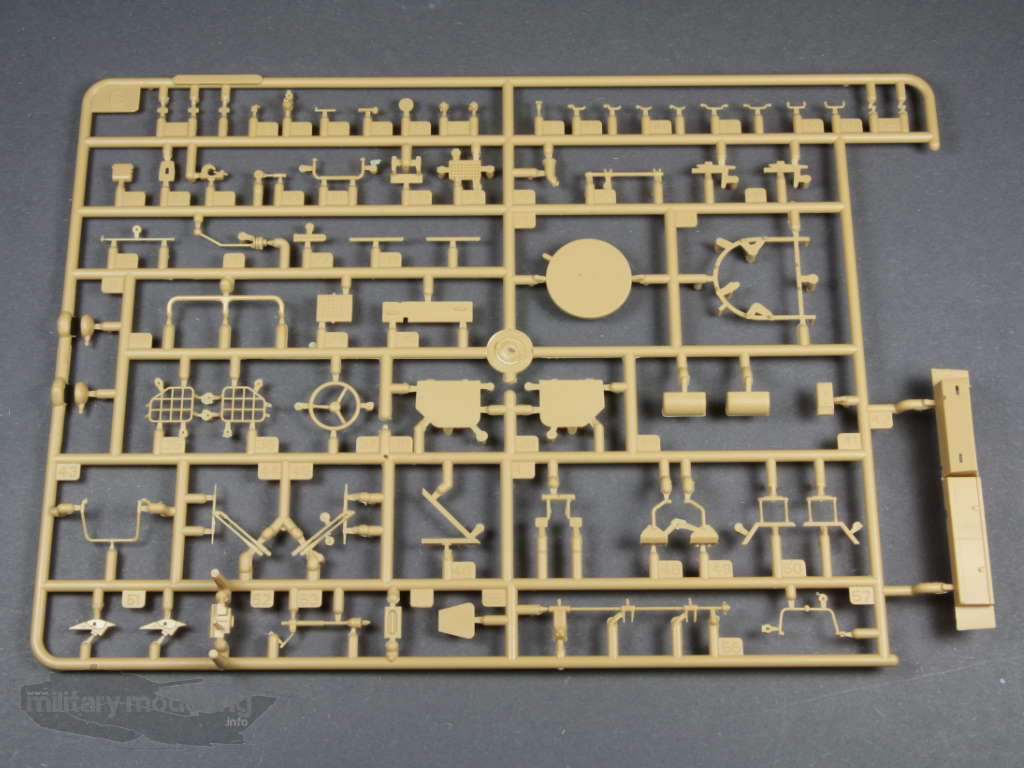

Ebenfalls aus den 5-Tonner-Bausätzen bekannt kommt der Spritzling G daher. Hier gibt es hauptsächlich Bauteile für die Kabine. Die teils filigranen Bauteile sind fein gemacht, wobei hier wie bereits erwähnt vermehrt Flash zu sehen ist. Dennoch können z.B. Scheibenwischer, Scheinwerfer-Schutz-Gitter oder auch Hebel und das Armaturenbrett überzeugen.
Spritzling H

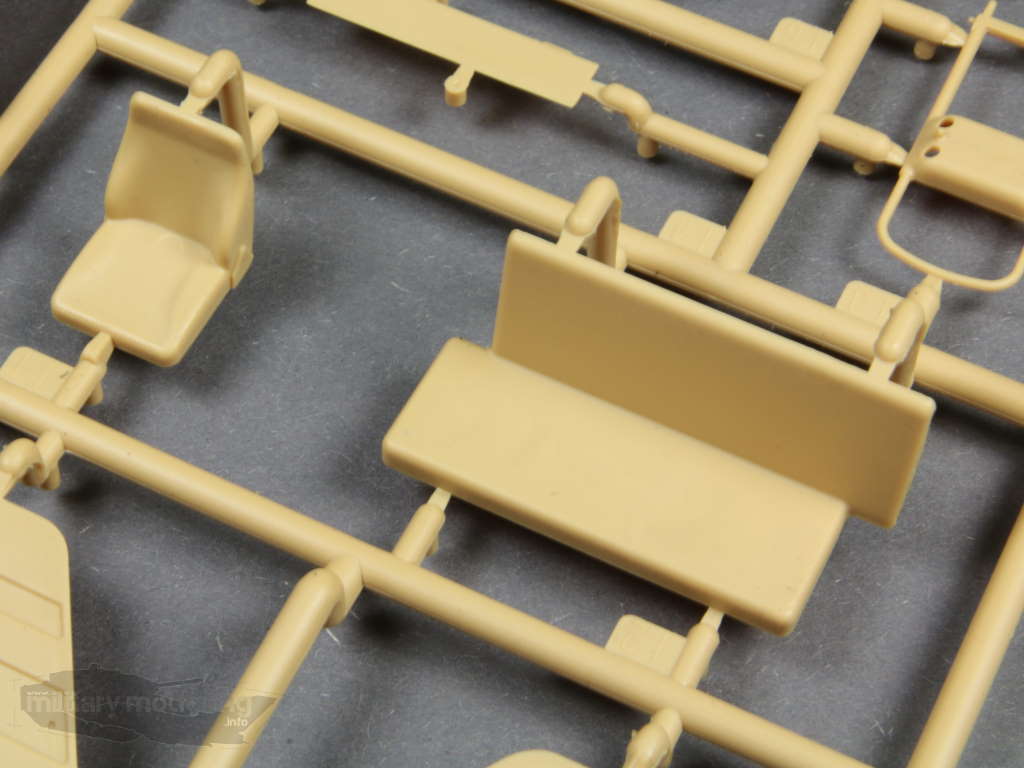

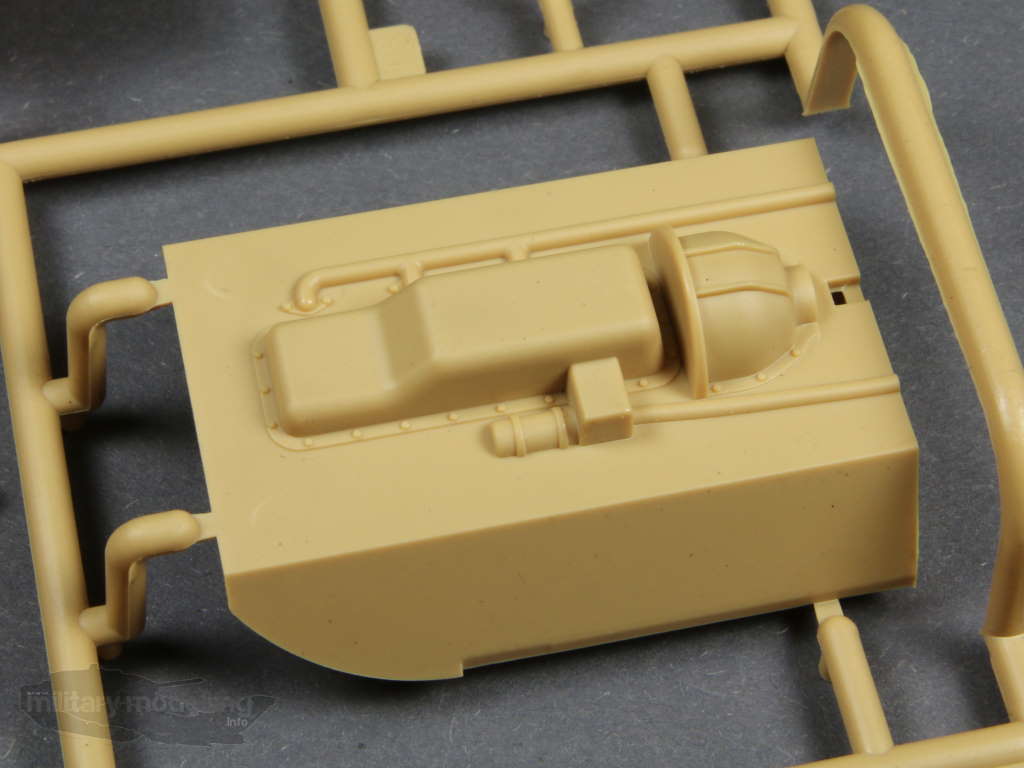

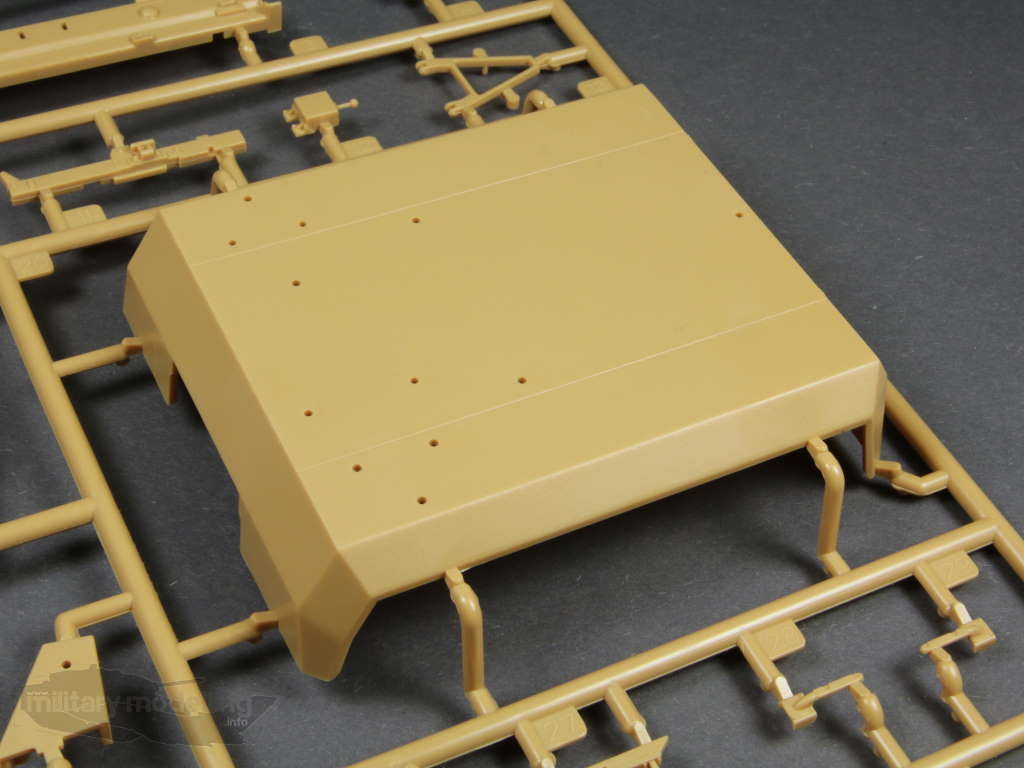

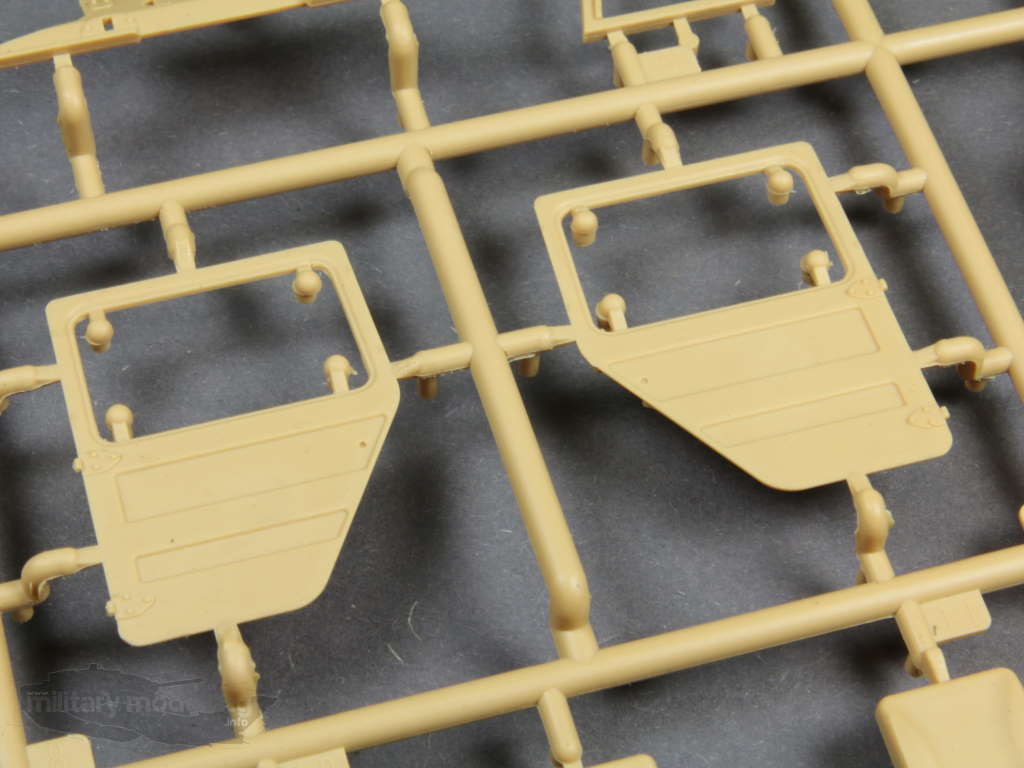

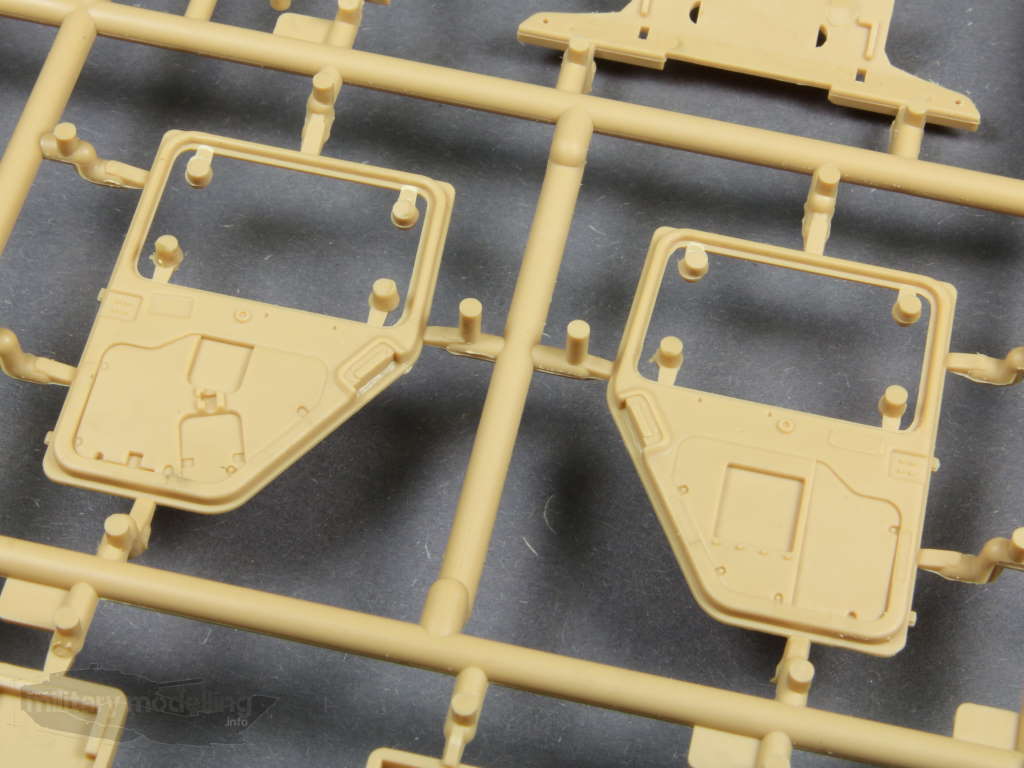

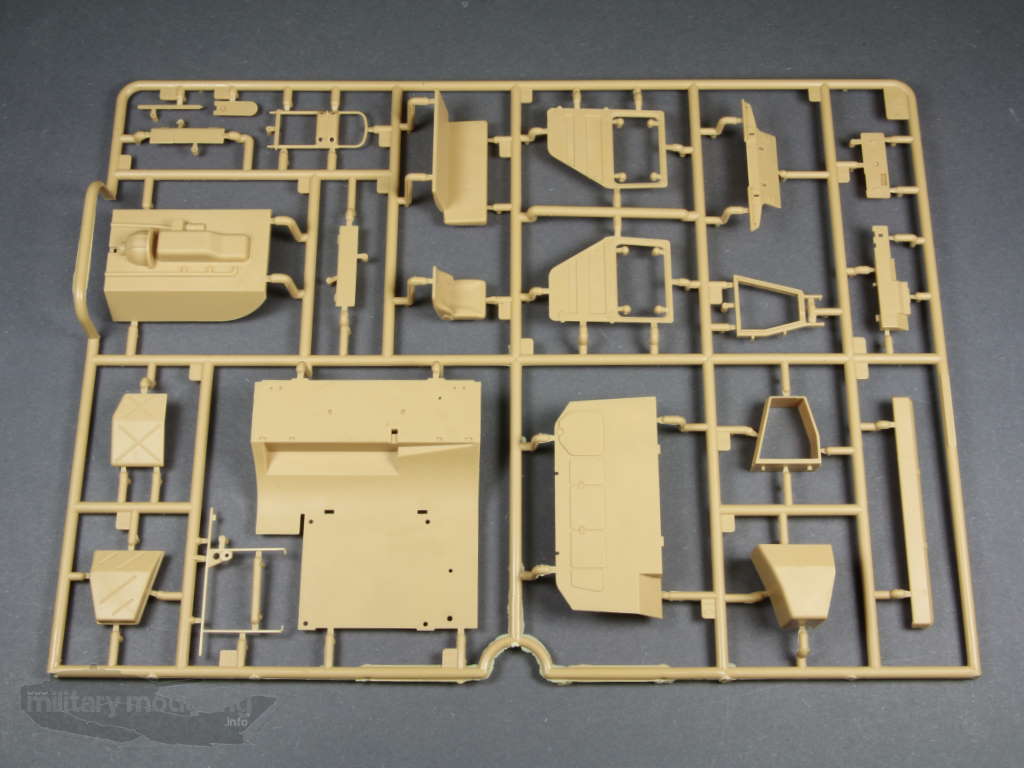

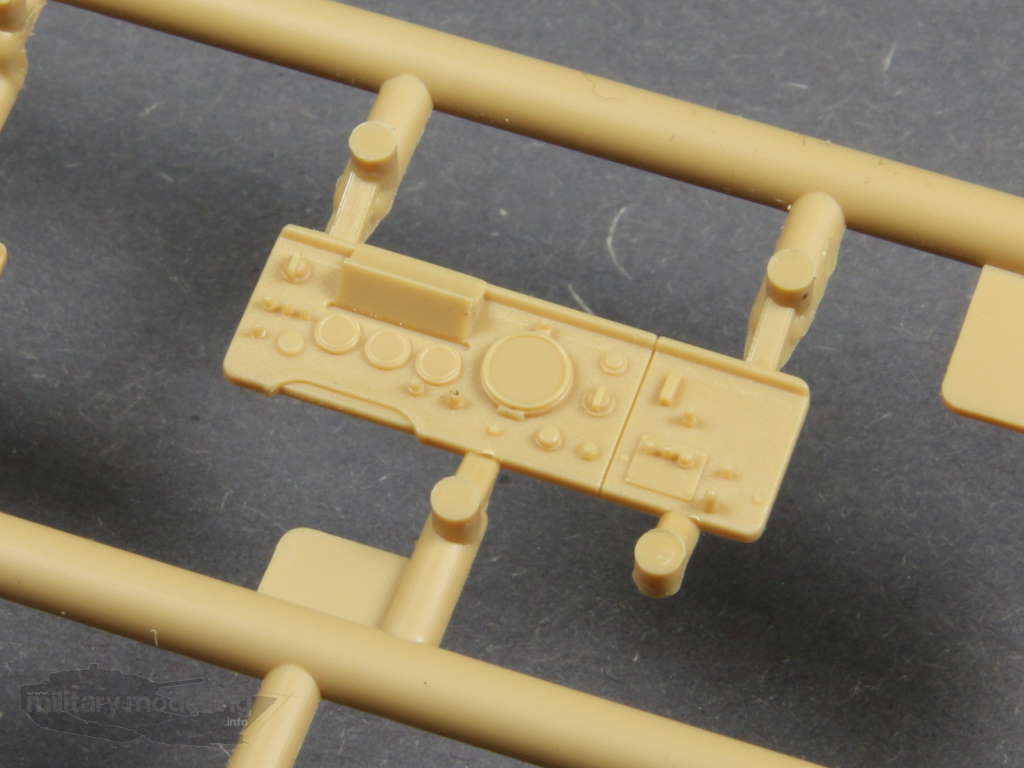

H ist der letzte Spritzling aus hellbeigem Kunststoff. Enthalten sind hier die Bauteile für die Karosserie der Kabine. Dies betrifft z.B. den Unterboden, auf dem innen prima die typische Gummimatten-Schicht dargestellt ist. Auch die Türen, welche einzeln dabei sind und somit auch geöffnet dargestellt werden können, wissen zu gefallen. Sie sind auch innen fein detailliert und werden mit Fotoätzteilen weiter aufgehübscht. Weiter Bauteile sind Fahrersitz und Beifahrersitzbank sowie die Rückwand der Kabine mit fein dargestellten Kopfpolstern. Auch das Armaturenbrett mit seinen Instrumenten finde ich sehr fein gemacht.
Spritzling GP

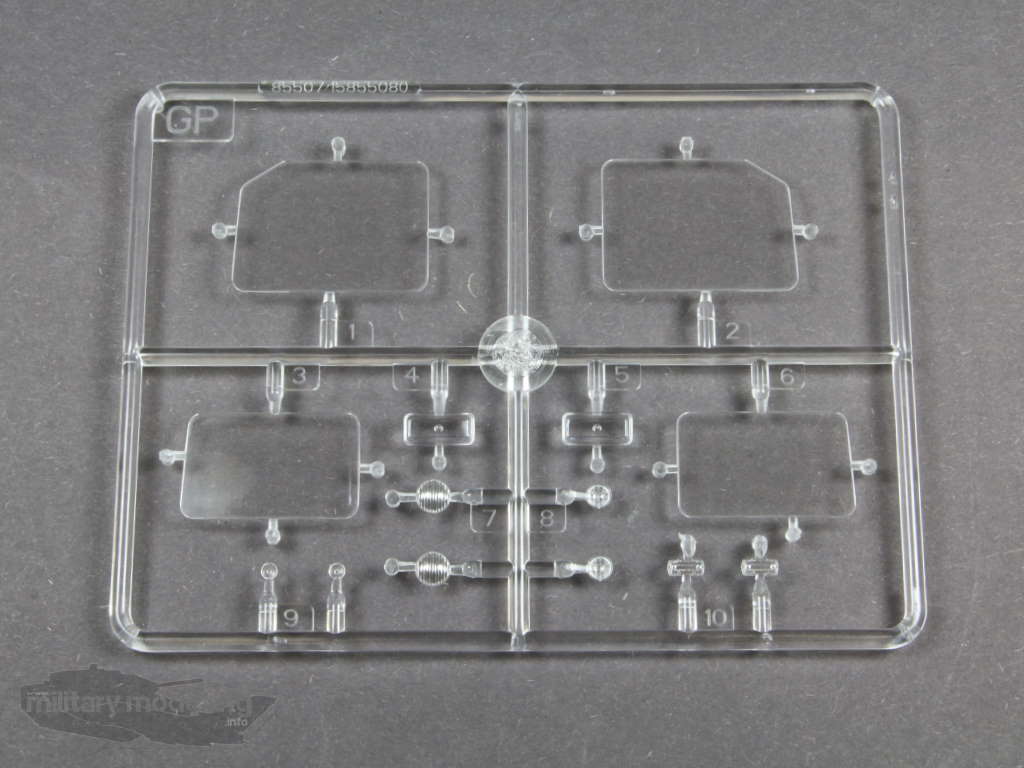

Die klaren Bauteile befinden sich auf dem Spritzling GP. Dabei handelt es sich um die beiden Front- und Seitenscheiben sowie die Teile der Beleuchtungsanlage. Der Kunststoff ist schön klar und zeigt auch keine Schlieren.
Referenzen
Für den originalgetreuen Zustand des Raketenwerfers LARS kann ich neben den reichlich zu erhaltenen Originalfotos aus dem Internet die Referenz-DVD von Dio-Factory, welche ich hier bereits vorgestellt habe, mit der Artikelnummer 341 empfehlen. Informative Literatur liefert uns der Verlag Tankograd Publishing mit der Ausgabe 5030 „Raketenartillerie der Bundeswehr – LARS 2 und MARS“ aus der Serie Militärfahrzeug Spezial.
Zusammenfassung
Der LARS 2 von Hobbyboss ist ein mächtiger und sehr interessanter Bausatz welcher mich total begeistert. Die Bauteile der 11 Spritzlinge sowie die sinnvollen Fotoätzteile sind gut und detailliert gemacht. Insgesamt ist das Modell sehr stimmig. Die Anleitung ist klar und verständlich. Der Decalbogen schwächelt etwas, da leider keine takt. Zeichen enthalten sind. Der Bau des Modells setzt nach meiner Ansicht schon eine gewisse Modellbau-Erfahrung voraus. Auch der Zubehörmarkt hält hier bereits passende Alternativen für z.B. Reifen oder auch MG-Lafette bereit.
Fazit
Für einen Fan von Artillerie-Fahrzeugen und Modellbauer wie ich es bin, ist der Bausatz des LARS 2 von Hobbyboss ein absolutes Muss. Die Details des Fahrzeuges sind bei allen Bauteilen sehr gut getroffen und die Mischung zwischen Ätzteilen und Plastik gelungen. Das Warten hat sich nach meiner Ansicht absolut gelohnt. Ein wirklich fein gemachter Bausatz des LARS 2 und damit eine klare Empfehlung!
Produktinformation
 |
Artikelbezeichnung : LKW 7t mil gl LARS 2
Art. Nr. : 85521 |
|---|
