Ein weiteres Bundeswehrmodell aus der MAN KAT 1 Serie von Hobbyboss betritt die Bühne – der LKW 10t mil gl mit modularer Schutzausstattung. Ein würdiger Nachfolger für das 22 Jahre alte Modell von Revell? Wir schauen uns den Bausatz mal genauer an.
Inhaltsverzeichnis

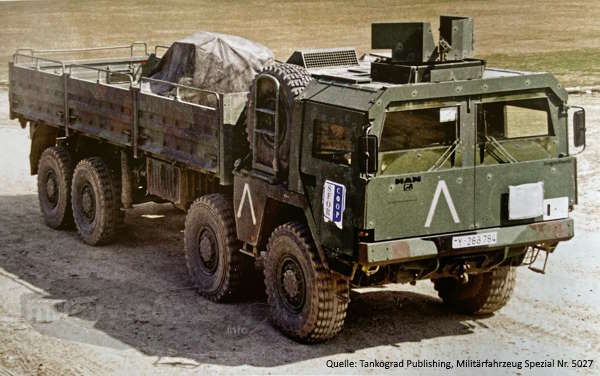

Das Original
Bereits 1962 begann die Planung zur Ablösung des Fuhrparks aus der Aufbauzeit. Zwei-, drei- und vierachsige Landfahrzeuge in der Nutzungsklasse 4 bis 10 Tonnen waren von der Bundeswehr gefordert. 1964 wurden durch das Bundesamt für Wehrtechnik und Beschaffung (BWB) die Forderungen für die zweite Generation, der sogenannten Folgegeneration erstellt. Hierbei handelte es sich um weitesgehend handelsübliche Fahrzeuge mit uneingeschränkter Geländegängigkeit, permanentem Allradantrieb, Stahlfahrerhaus, ABC-Dichtigkeit, und eine Einsatzdauer von mindestens zehn Jahren. Schwimmfähigkeit, Niederdruckreifen mit Notlaufeigenschaften und Vielstoffmotor wurden später aufgrund zu hoher Beschaffungskosten wieder gestrichen. Allerdings wurde aufgrund der Kosten noch mehr abgespeckt.
1975 wurde MAN der Serienvertrag zur Lieferung von 8634 geländegängigen LKW der Mittelklasse übergeben. 1976 erfolgte die Auslieferung des ersten Kat 1 MAN, des 10t mil gl.
Der LKW 10t, mil. gl. dient als Transportfahrzeug für Material, Munition, Betriebsstoff und Gerät. Alle Fahrzeuge sind mit Seilwinde ausgestattet. Zudem ist ein überwiegender Teil der Fahrzeuge mit einem vollhydraulischen 1t Ladekran des Herstellers Weyhausen KG ausgerüstet, der etwa in der Pritschenmitte, zur linken Seite versetzt, mit einem Hilfsrahmen auf dem Fahrzeugrahmen befestigt ist.
Zur Selbstverteidigung verfügen die Fahrzeuge über ein auf Drehringlafette montiertes Maschinengewehr MG3 und wurden in Auslandseinsätzen zusätzlich mit mit einer modularen Schutzausstattung (MSA) gepanzert, um den Schutz der Besatzung zu erhöhen.
Das Ungeschützte Transportfahrzeug (UTF) ersetzt die äußerlich sehr ähnlichen MAN der Kategorie 1. Zur Bewältigung der stetig steigenden militärischen Herausforderungen – insbesondere in der Logistik – wurde der neue Lastkraftwagen dringend erwartet. Die neuen Transportfahrzeuge können in den militärischen Nutzlastklassen von 5 bis zu 15 Tonnen eingesetzt werden.
Der Bausatz in der Übersicht
Im stabilen Stülpkarton mit ansprechendem Titelbild kommt der Bausatz des LKW 10t mil gl mit der Artikelnummer 85528 daher. Hierbei handelt es sich um eine Formvariante mit neuen Bauteilen der Bausätze 85507, 85508, 85520 und 85521 und aus dem Hause Hobbyboss.

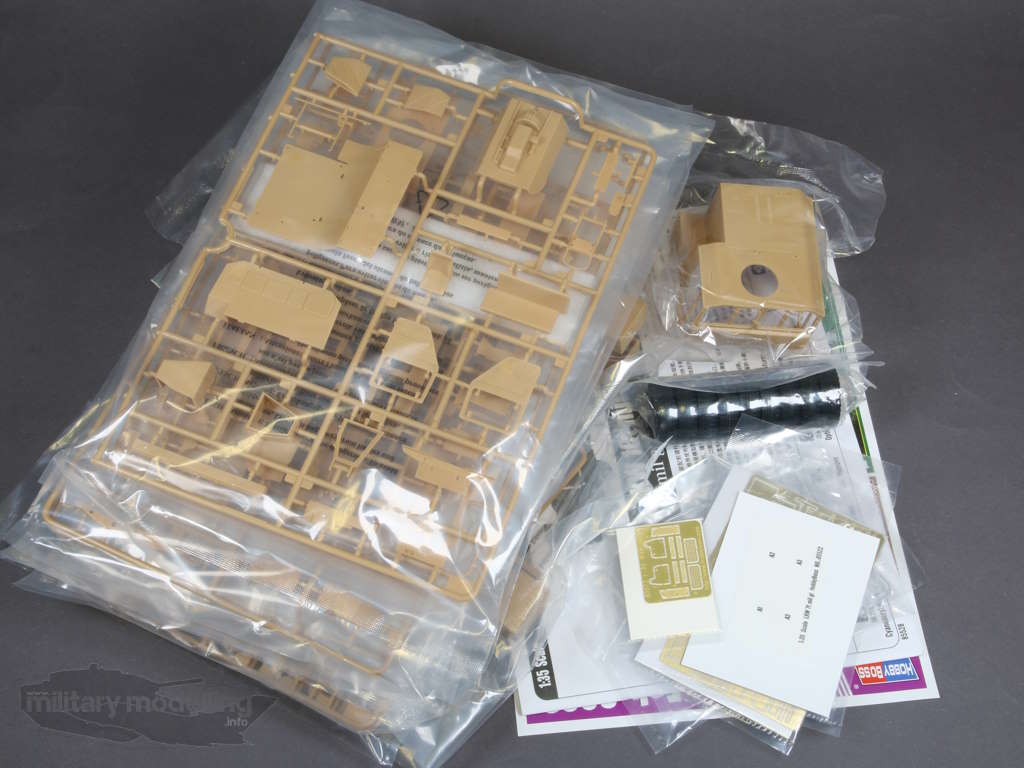

In dem Karton befinden sich ca. 620 Bauteile auf insgesamt 14 Spritzlingen aus hellbeigem Kunststoff sowie zwei aus Klarsichtmaterial. Diese sind in Folie und teilweise zum Schutz in Schaumstoffpolster verpackt. Dazu kommen 3 Ätzteilplatinen, Reifen aus schwarzem Vinyl, ein Decalbogen sowie Abklebemasken. Die Bauanleitung fehlt natürlich ebenfalls nicht.
Besonders zu erwähnen ist, dass Hobbyboss hier Bauteile für die modulare Schutzausstattung (MSA) hinzugefügt hat. Weiterhin sind Bauteile für den 1t Ladekran enthalten, der dem Revell Bausatz leider fehlte. Beides war bisher nur im Zubehörhandel erhältlich.
Die Bauanleitung

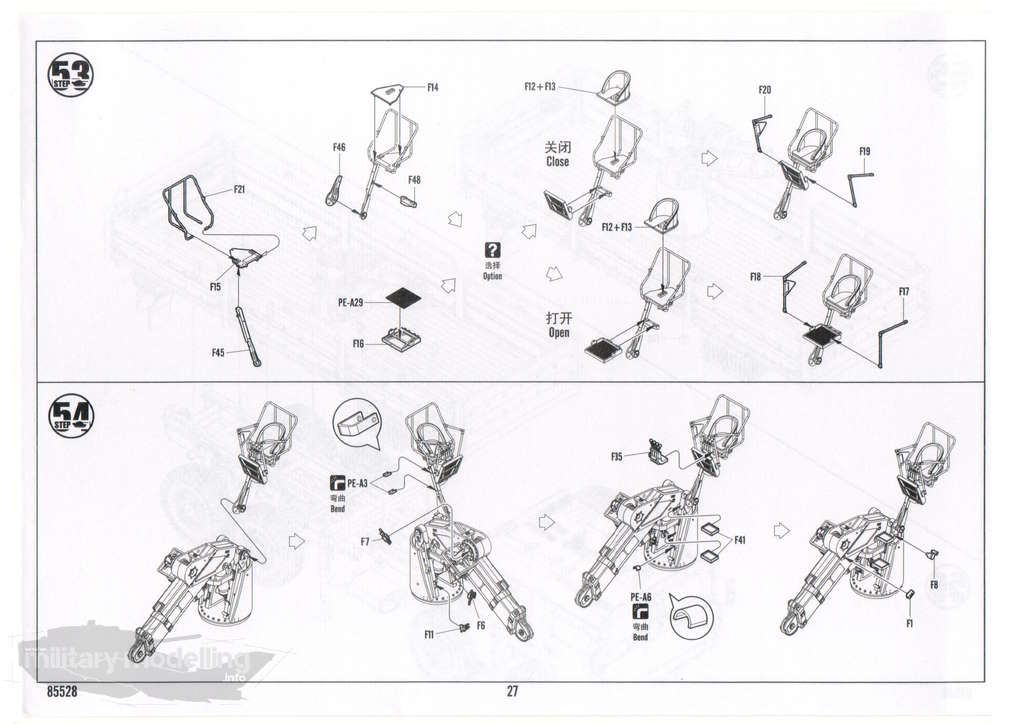

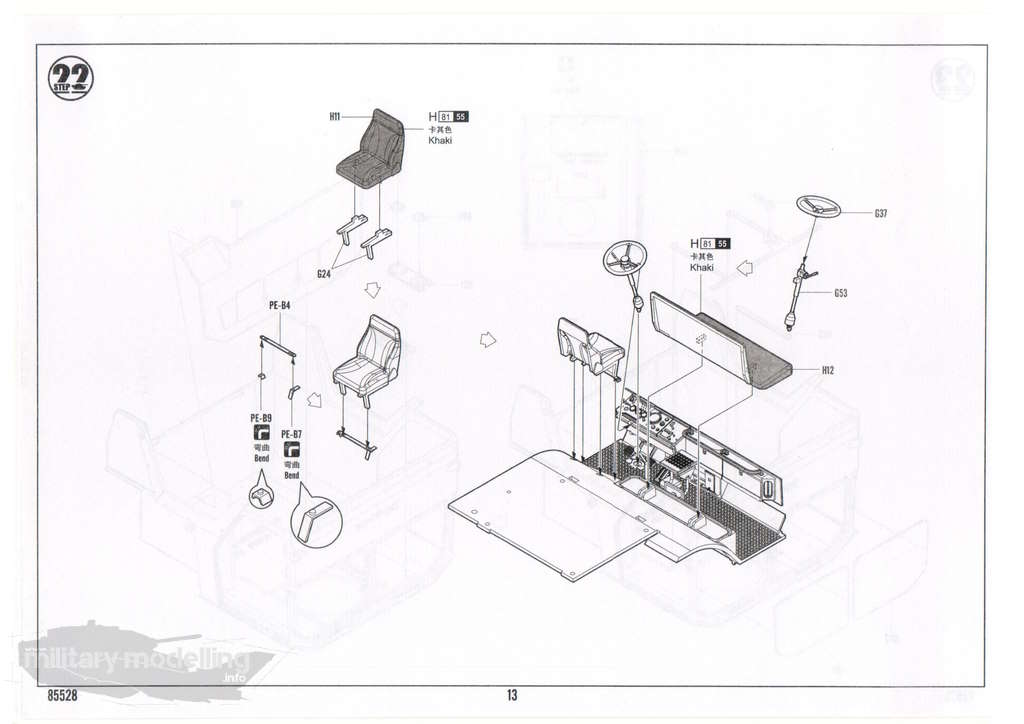

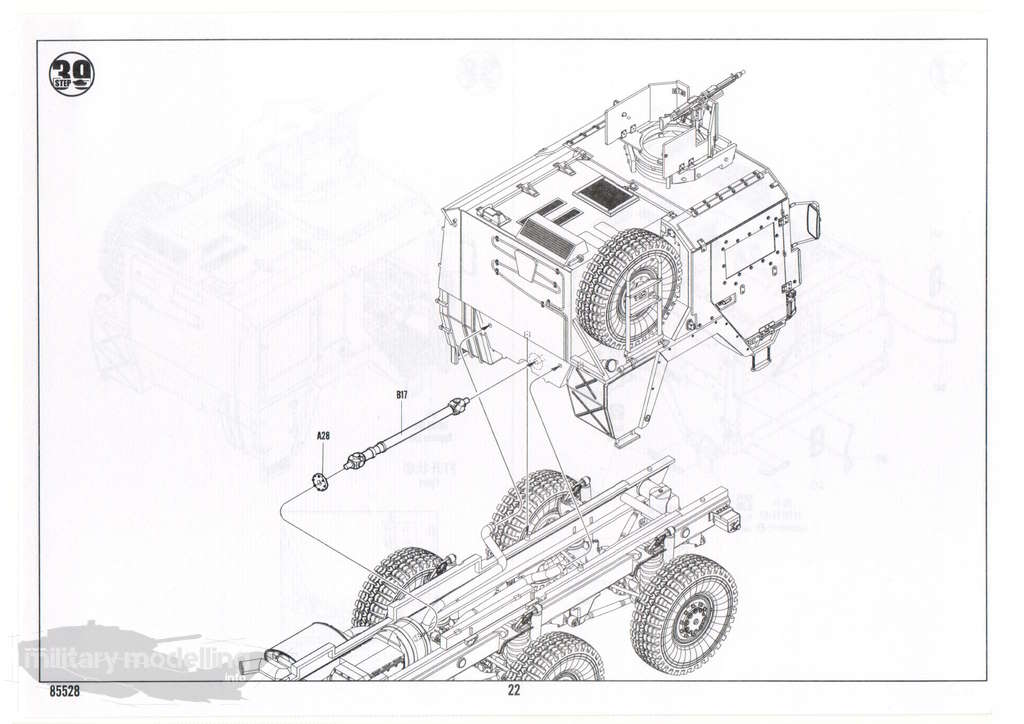

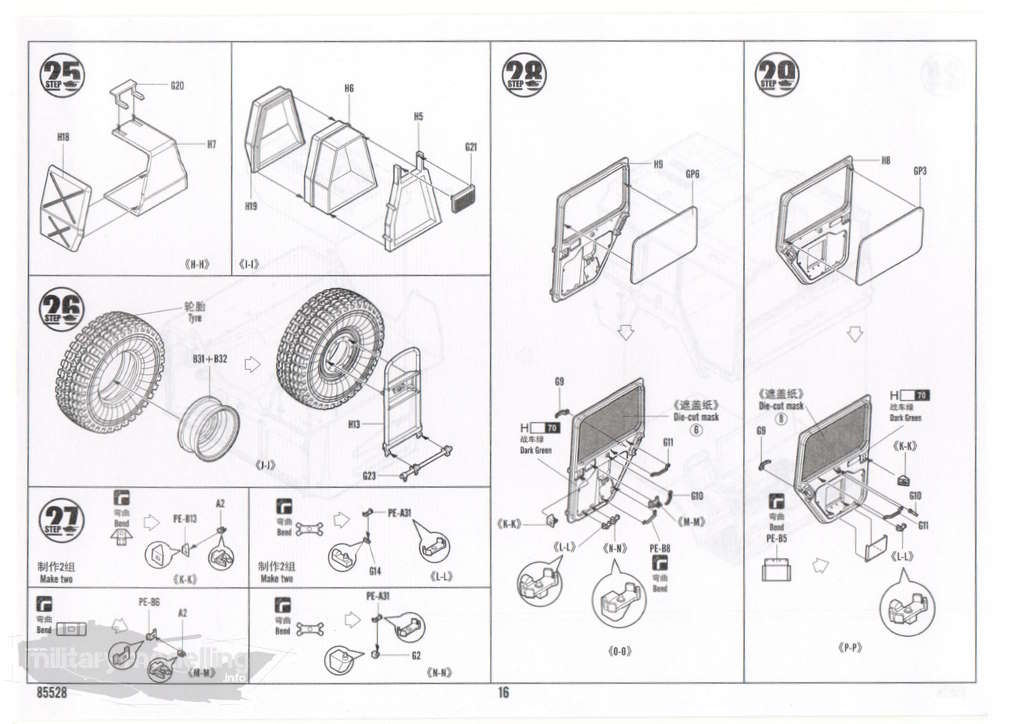

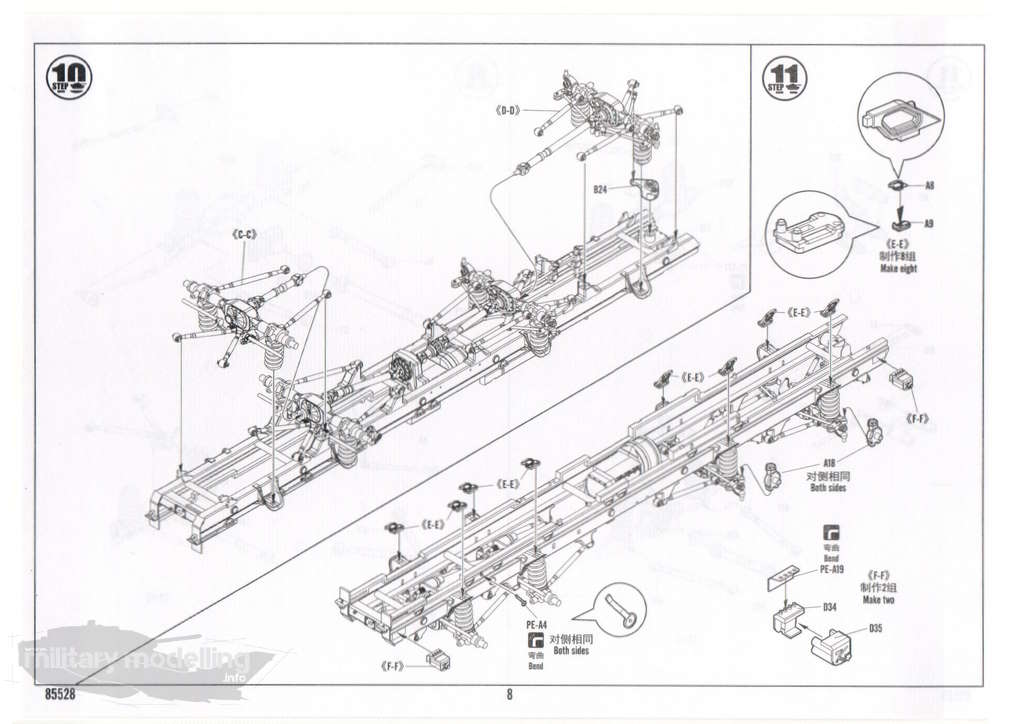

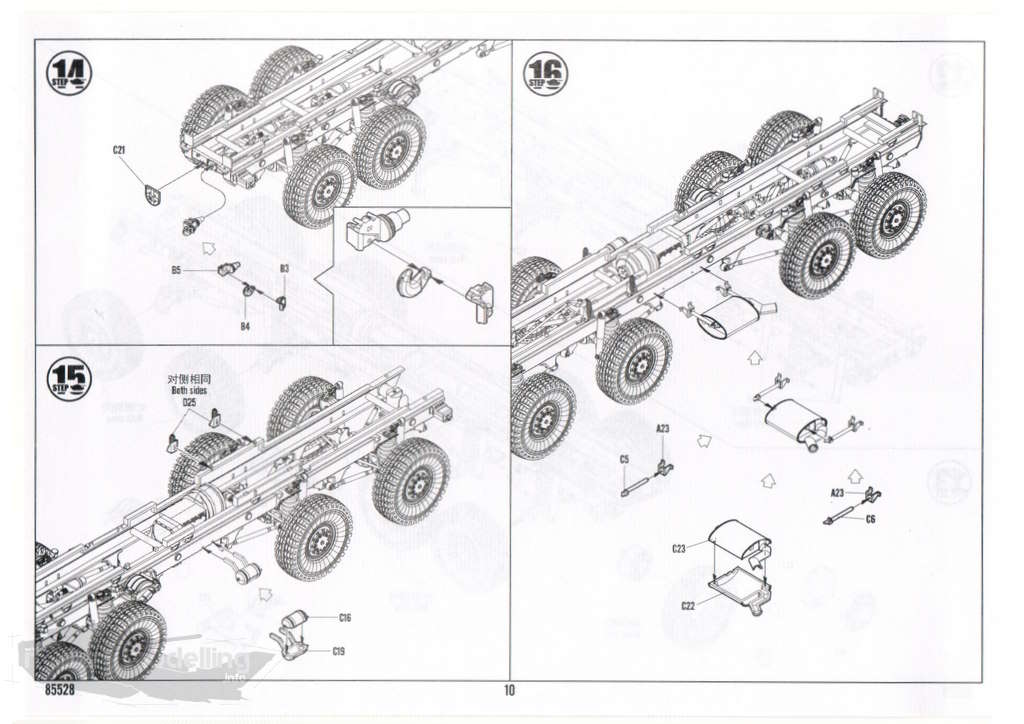

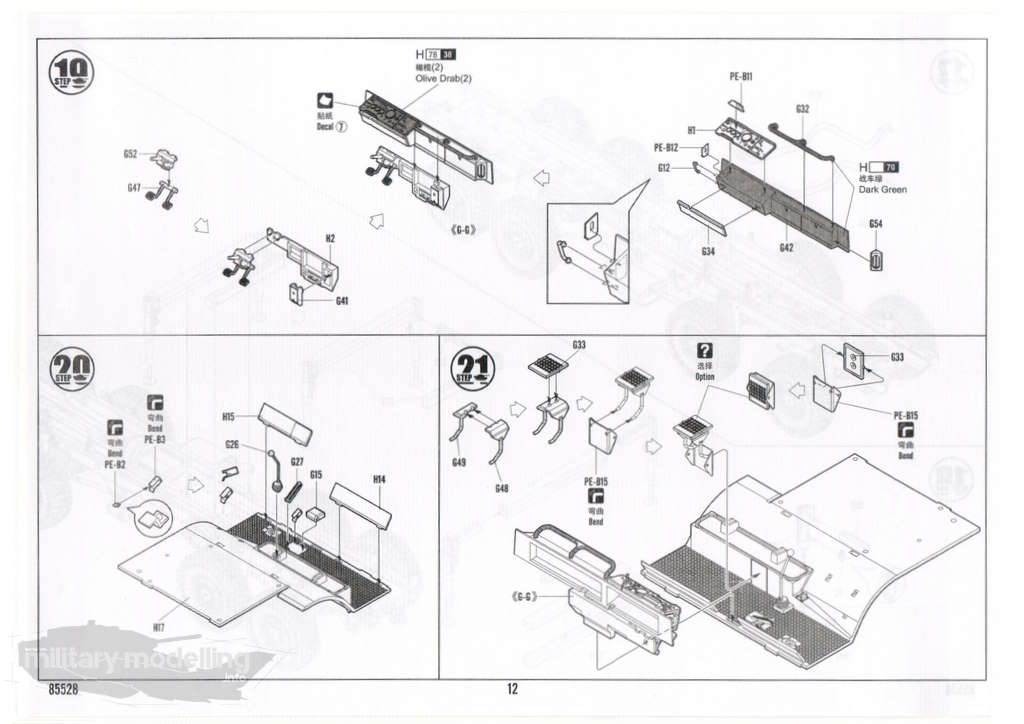

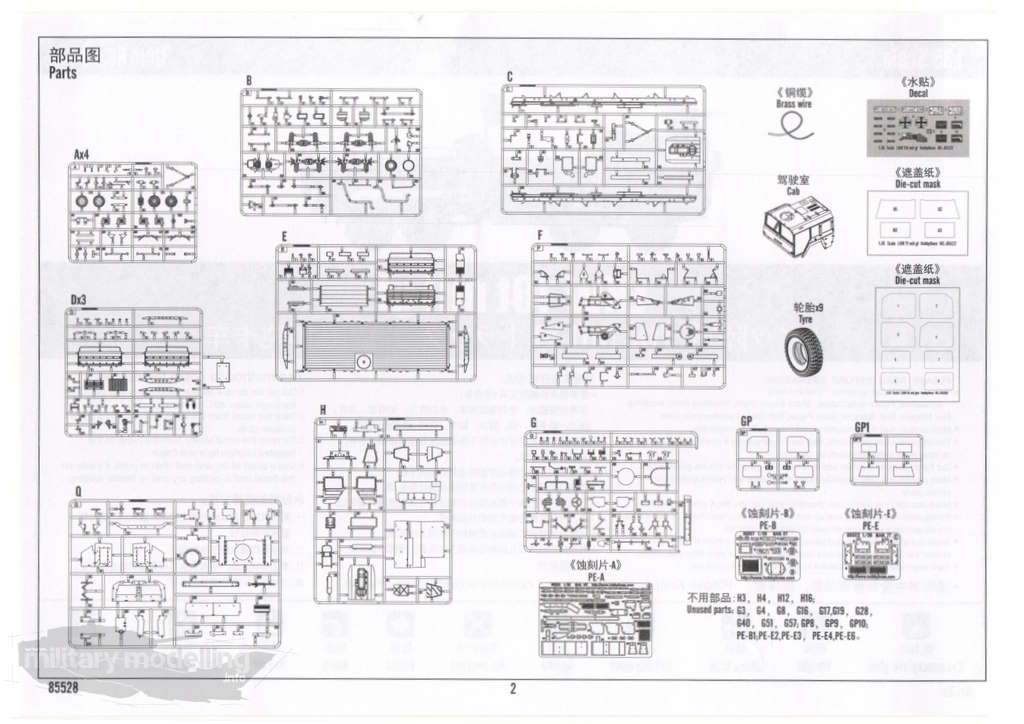

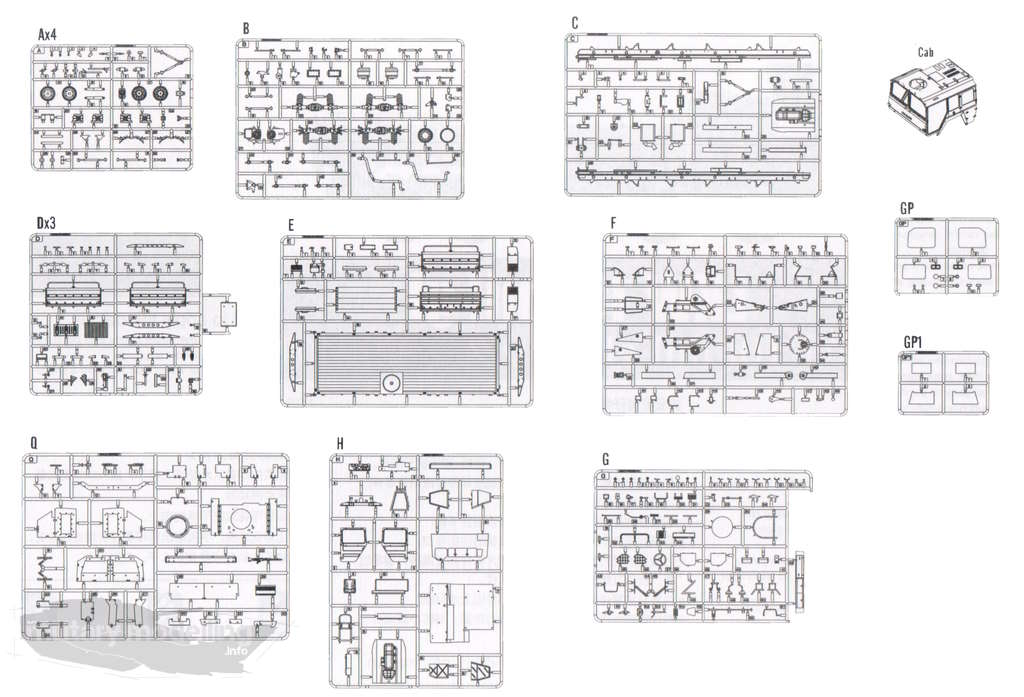

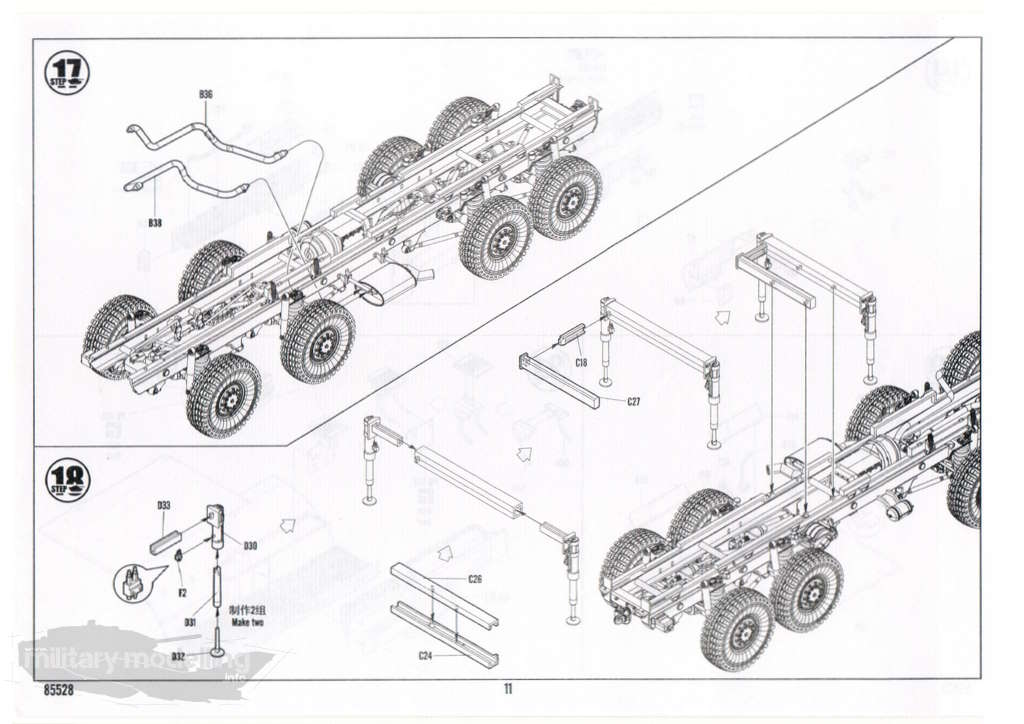

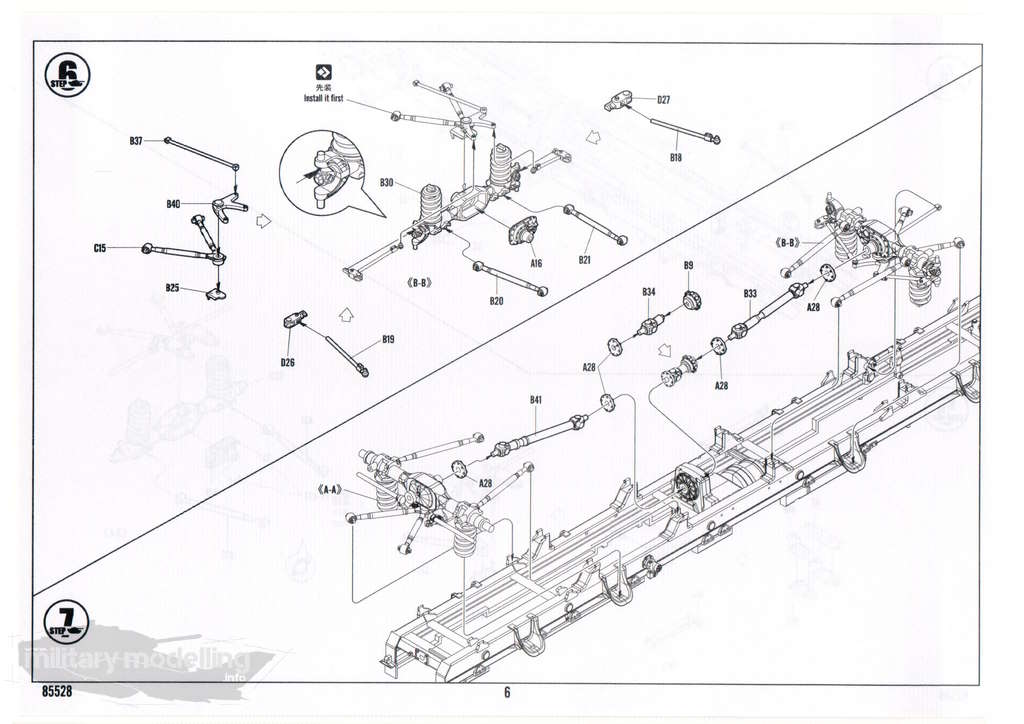

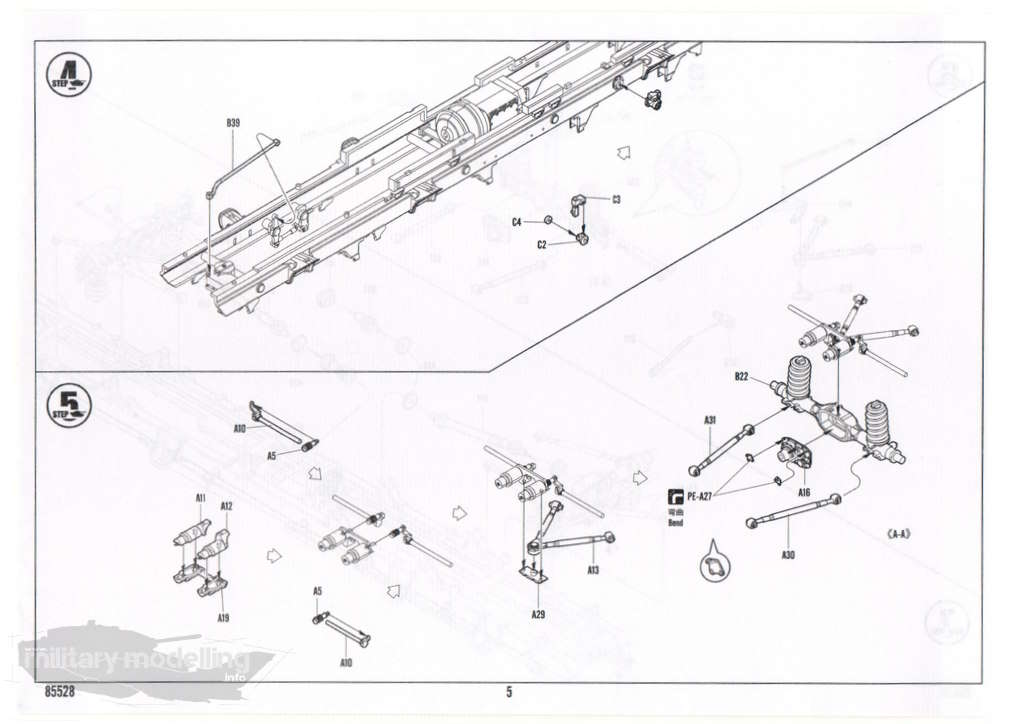

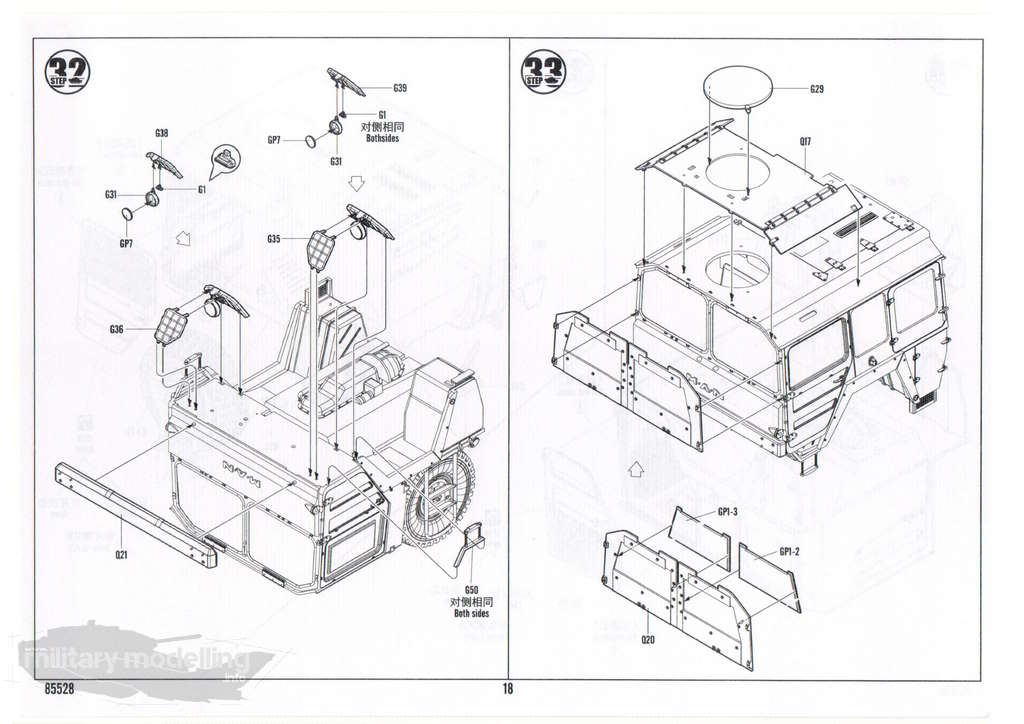

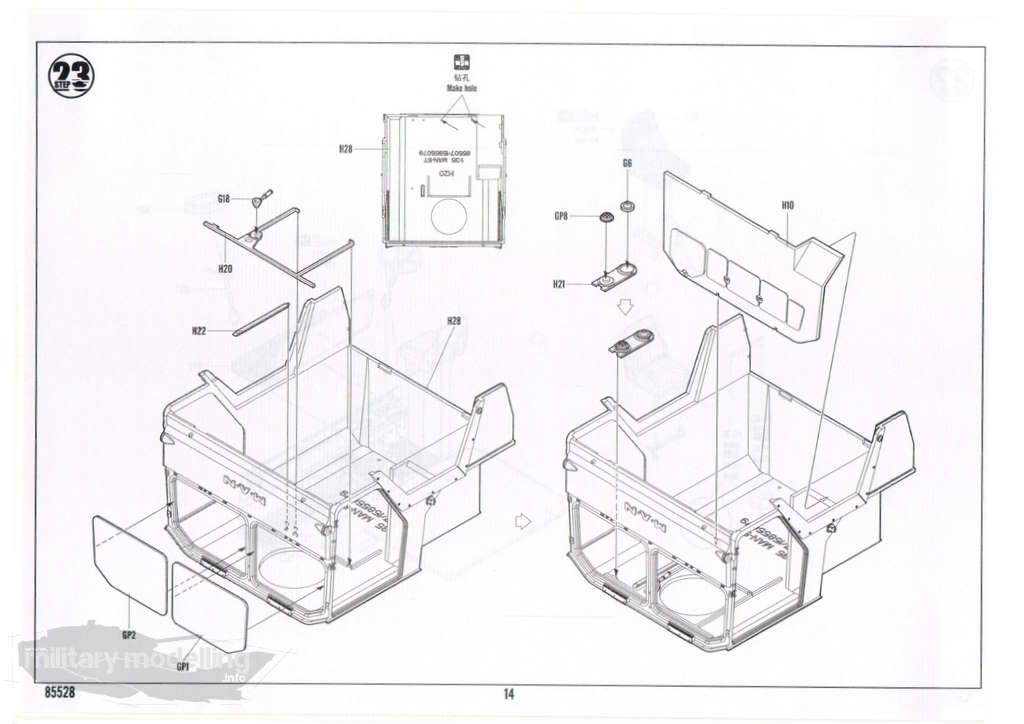

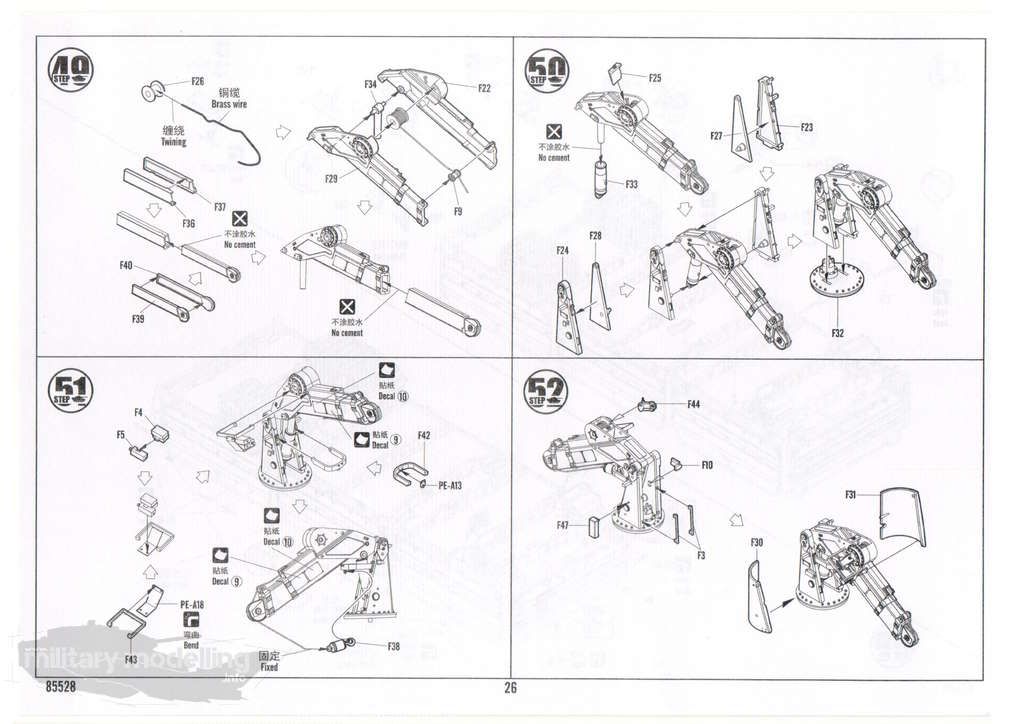

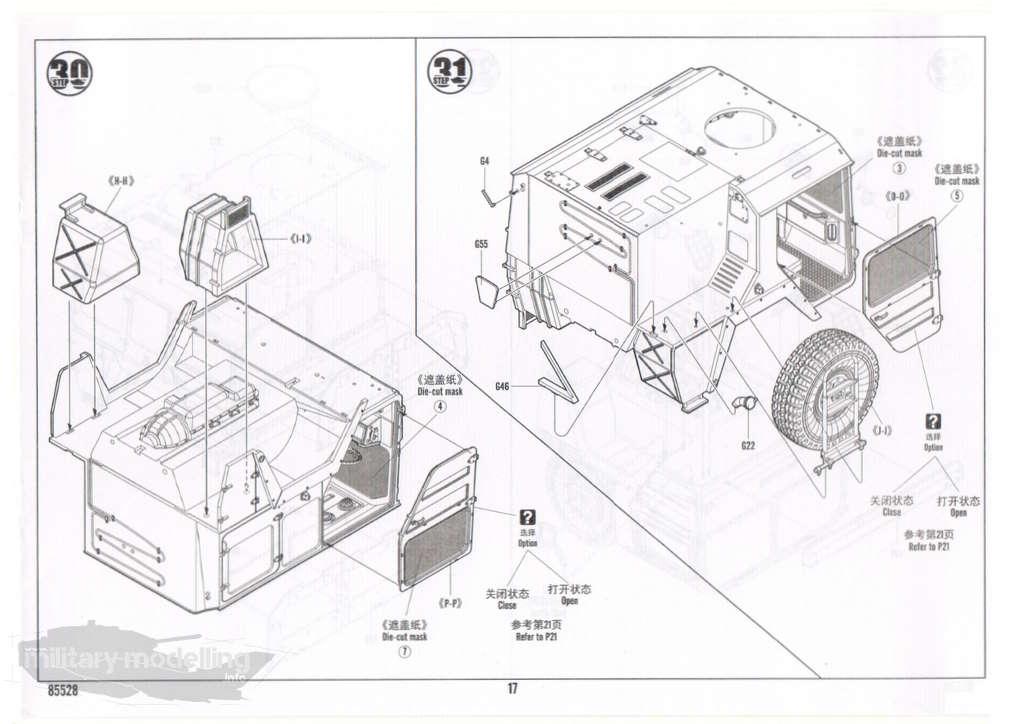

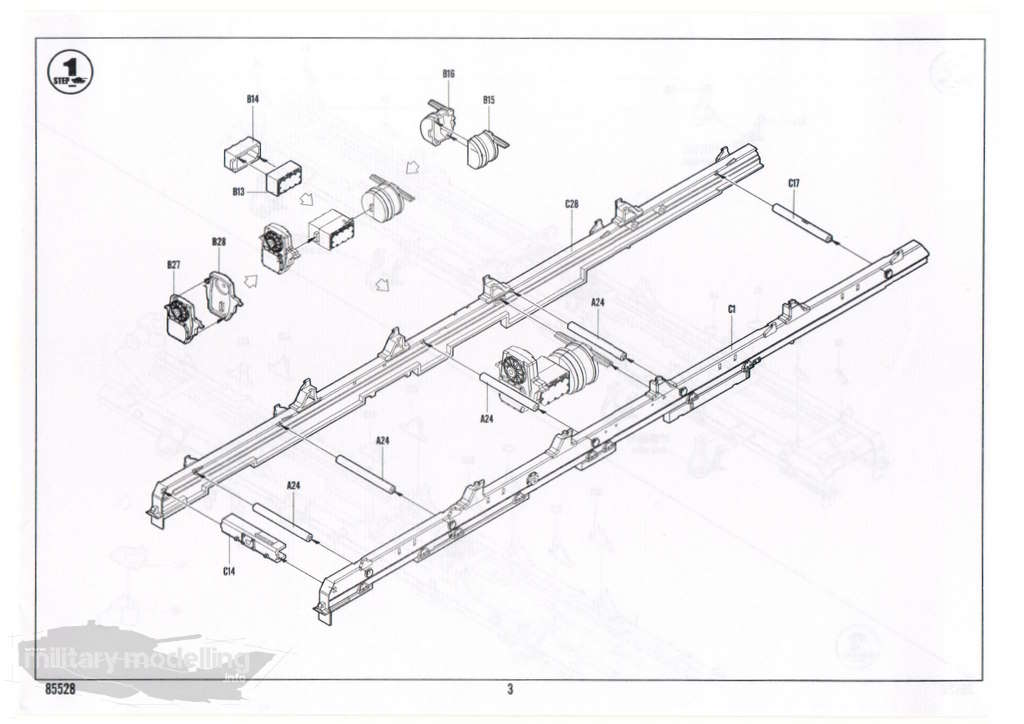

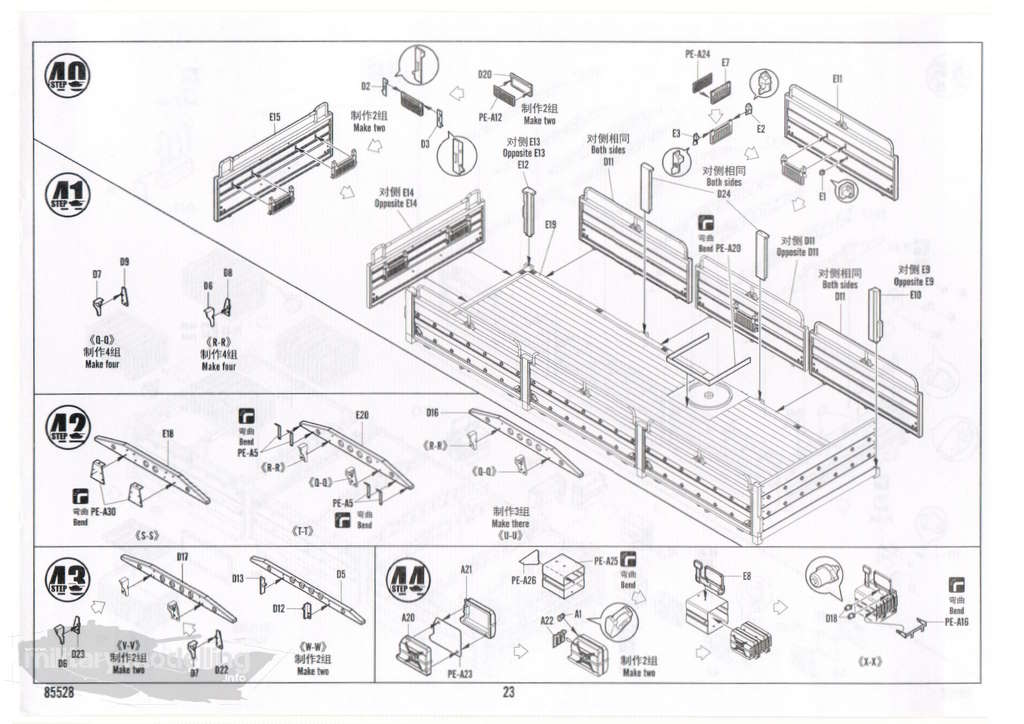

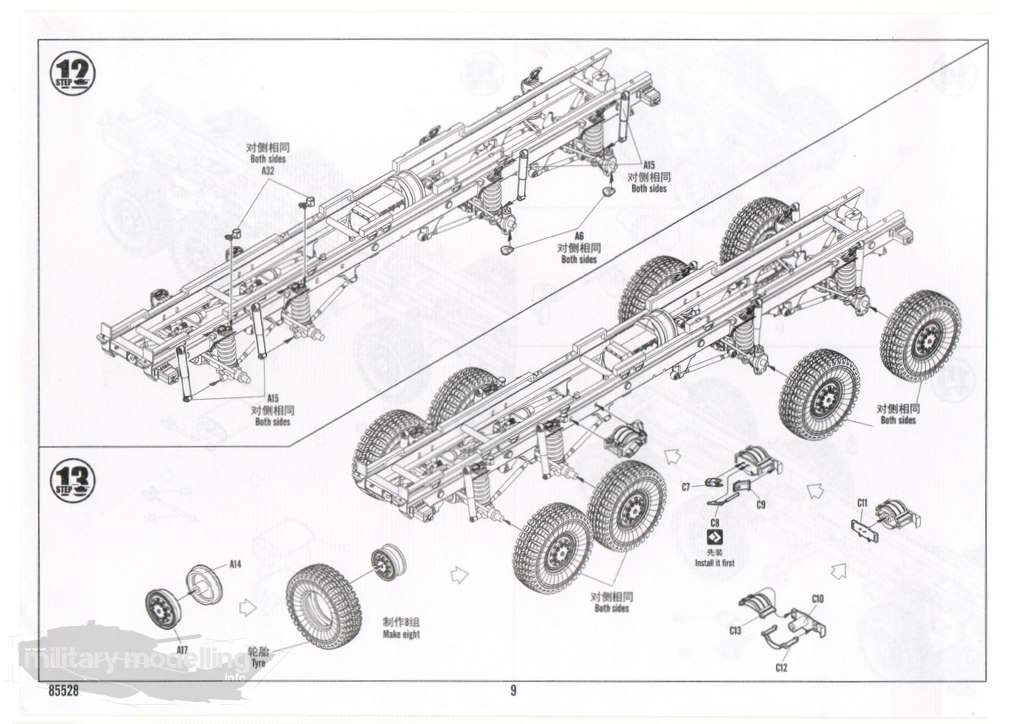

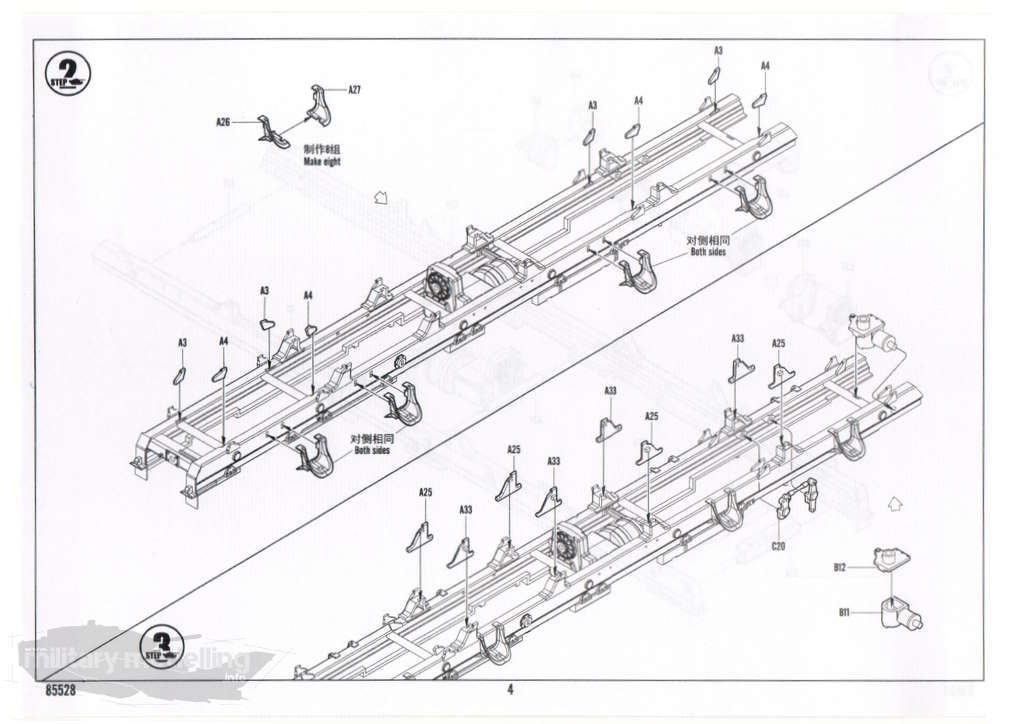

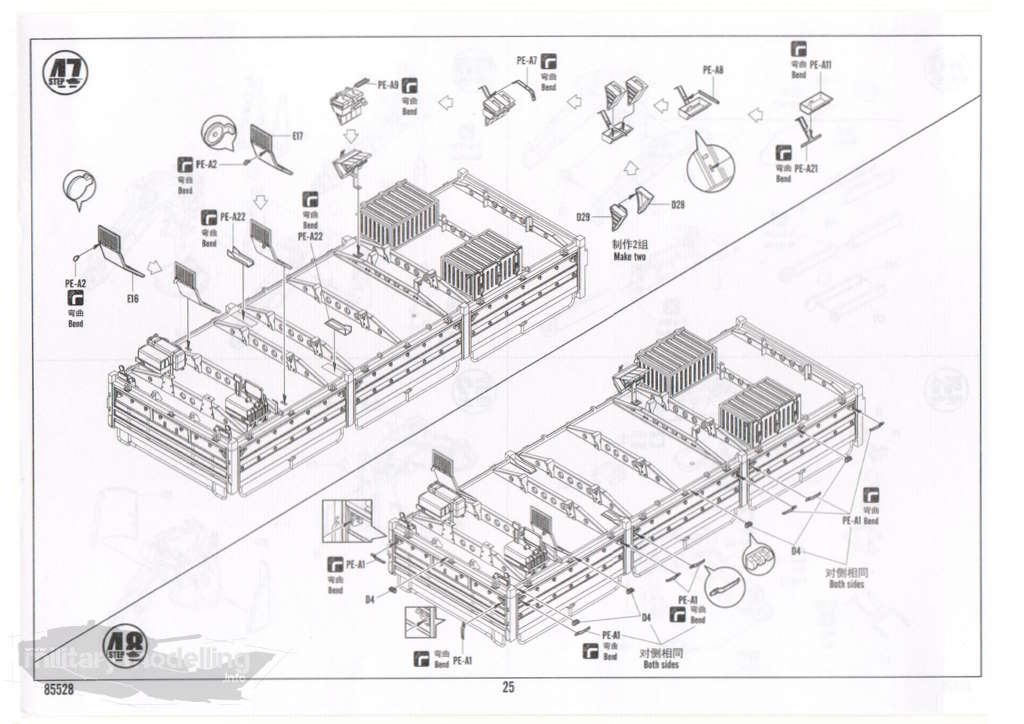

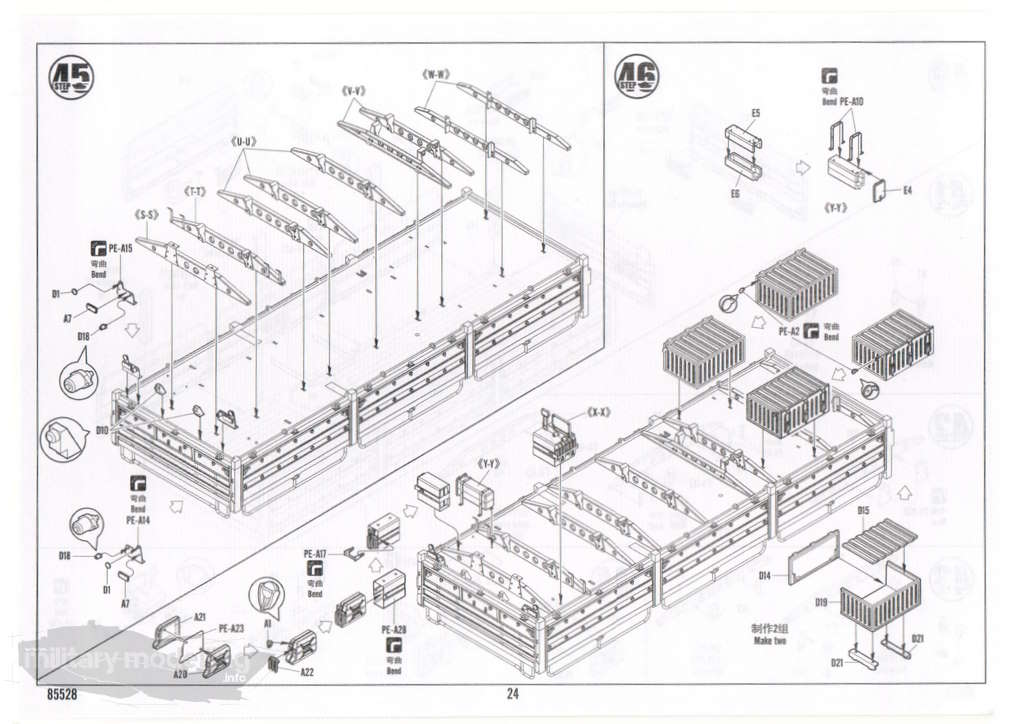

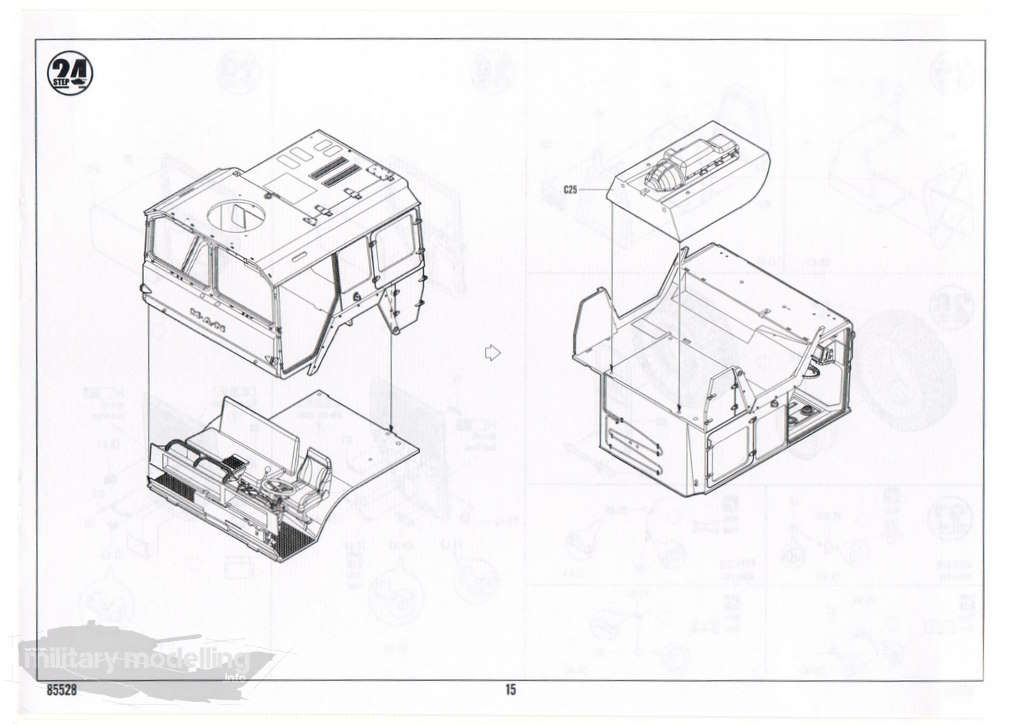

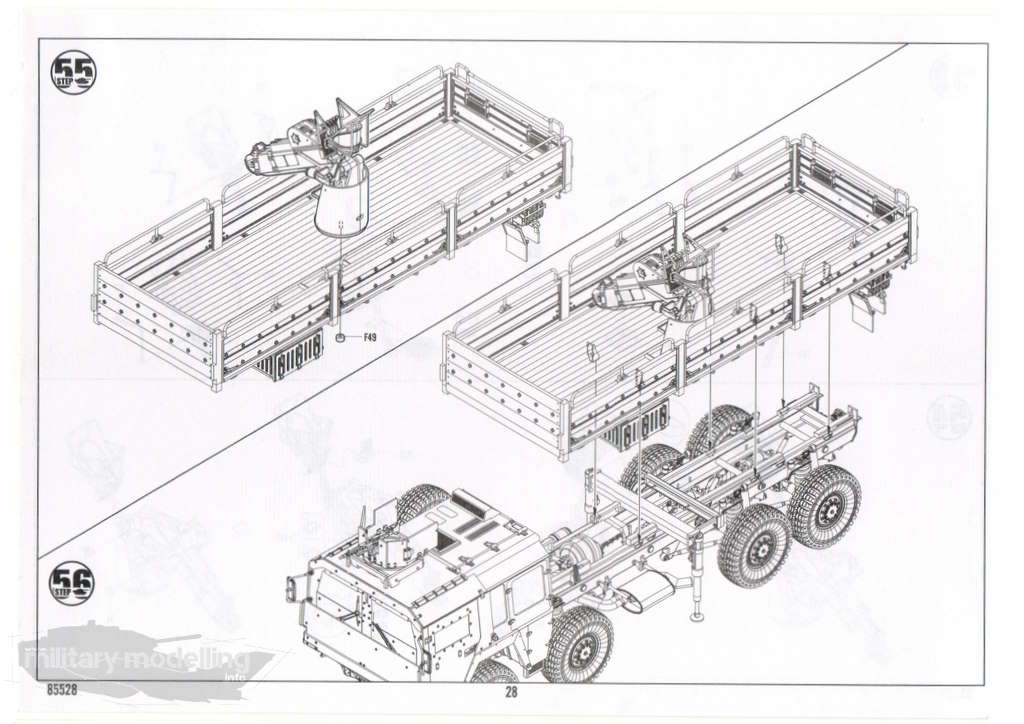

Die Bauanleitung welche Hobbyboss-typisch in schwarz-weiß gehalten ist kommt mit 28 Seiten daher. Darin wird der Bau in 56 Baustufen verständlich mit Hilfe von Explosionszeichnungen dargestellt. Vor den Baustufen befinden sich allgemeine Hinweise sowie die Übersicht über die Bauteile.

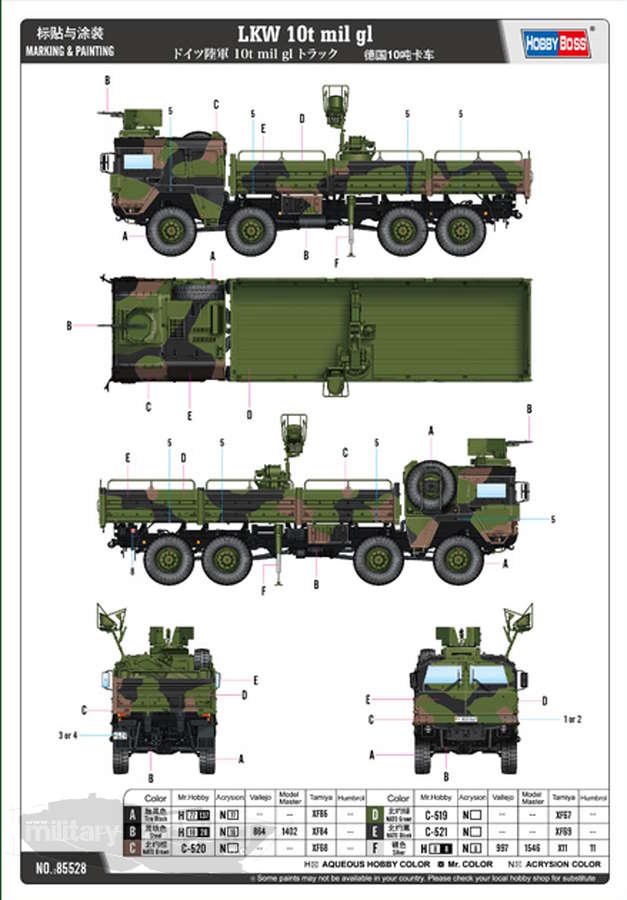

Neben der Bauanleitung ist noch ein DIN-A4 Blatt in Farbe enthalten, welche als Bemalvorlage dient. Hier wird er LKW 10t mil gl in einer 5-Seiten-Ansicht im NATO-3-Farb-Anstrich dargestellt. Gleichzeitig werden die Positionierung der Decals gezeigt. Als Farbvorschläge werden die nutzbaren Farben aus dem Sortiment von Mr. Hobby, Vallejo, Model Master, Tamiya und Humbrol aufgeführt.
Decals und Abklebemasken

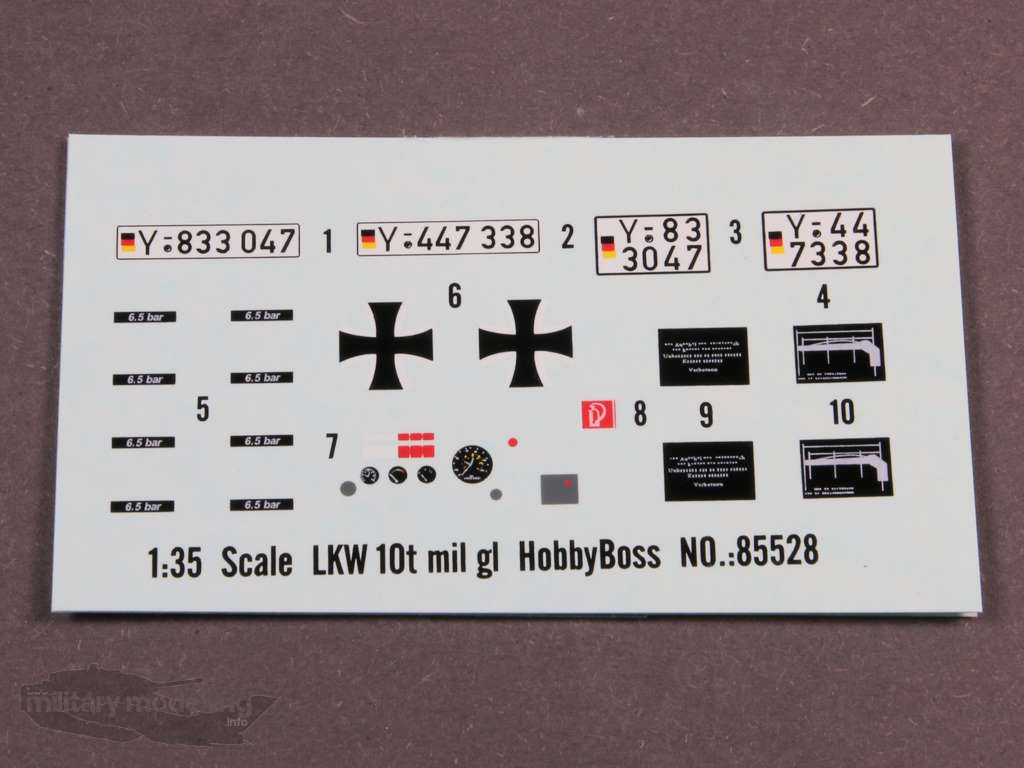

Im Bausatz des LKW 10t mil gl ist ein kleiner Decalbogen enthalten. Auf diesem befinden sich Decals für das Armaturenbrett, 2 verschiedene Kennzeichen, Eiserne Kreuze sowie techn. Kennzeichnungen des Ladekranes. Der Druck gibt keinen Grund zur Klage. Dennoch vermisse ich noch immer ein Decal für die Kontrollleuchten im Armaturenbrett. Eine Satz SFOR Markierungen hätte auch nicht geschadet, da das Fahrzeug dort nachweislich eingesetzt wurde.
Wie bereits in den Bausätzen der Formvarianten liegt auch hier ein kleiner Bogen mit Abklebemasken bei. Die 8 Masken sind zum passgenauen Abkleben der Frontscheiben und der Türscheiben – innen und außen – gedacht. Eine nachwievor gute Idee!

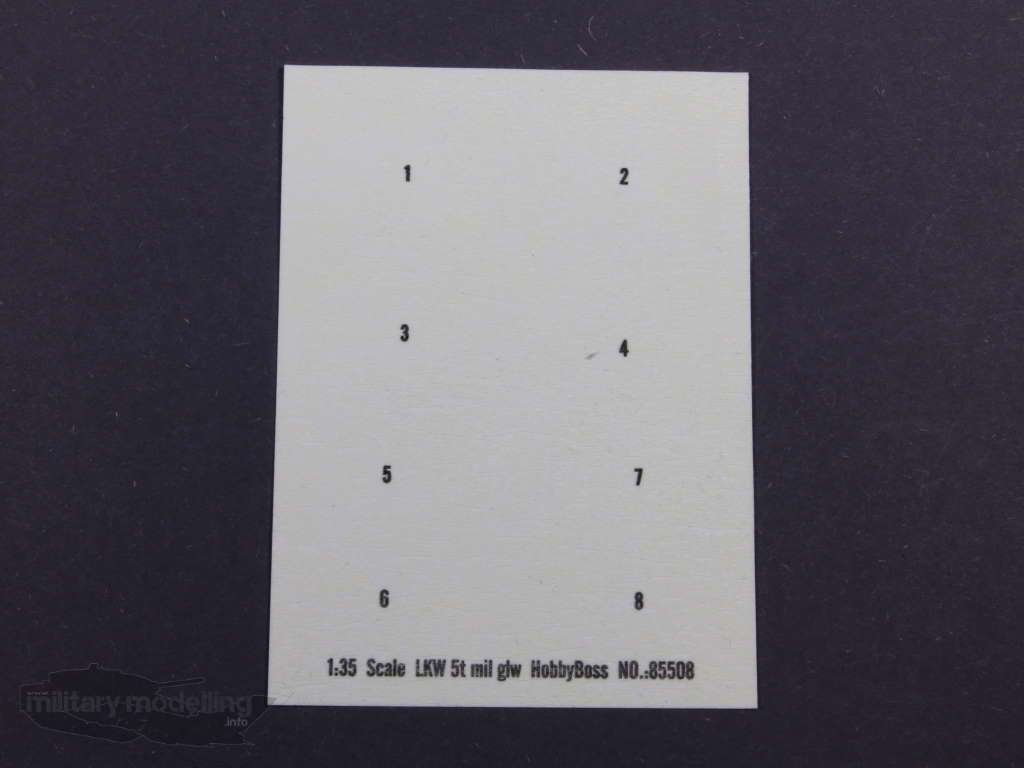

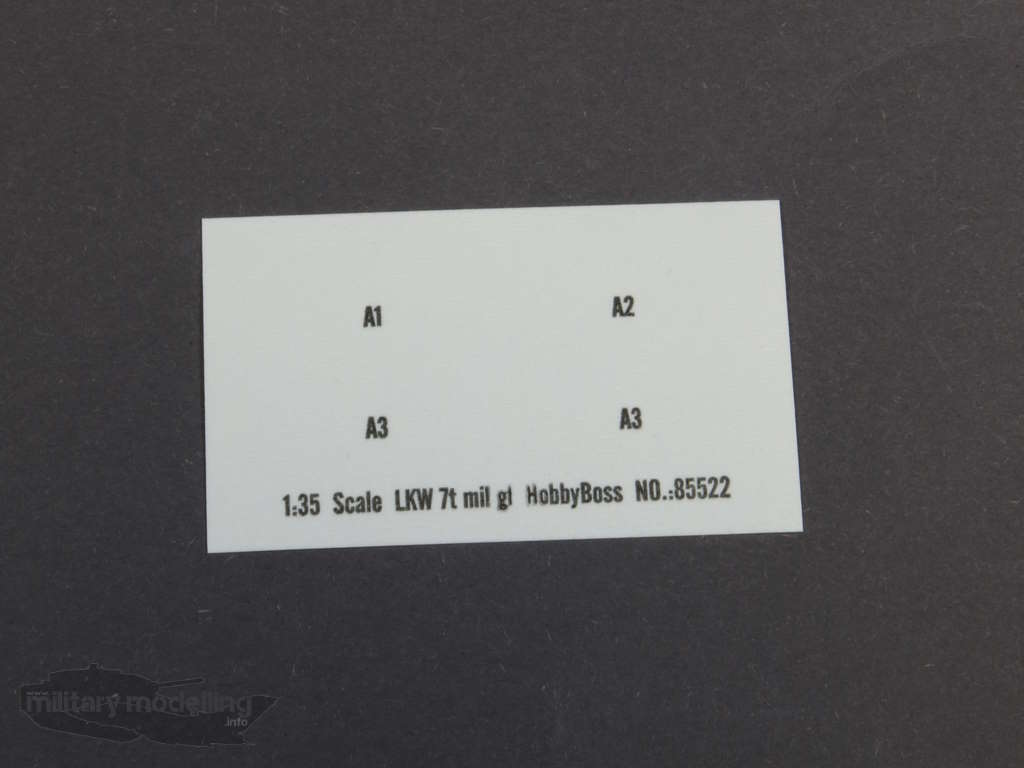

Ein zweiter enthaltender Bogen ist für die Scheiben der enthaltenen MSA gedacht.
Fotoätzteile
Gleich drei Ätzteilplatinen liefert Hobbyboss für den LKW 10t mil gl. Die Ätzung aller Platinen sind gut und sie sind beidseitig mit Folie geschützt. TIPP: Lässt man auf einer Seite beim Lösen der kleinen Bauteile die Folie drauf, so wird das Risiko von „wegspringenden“ Teilen minimiert.

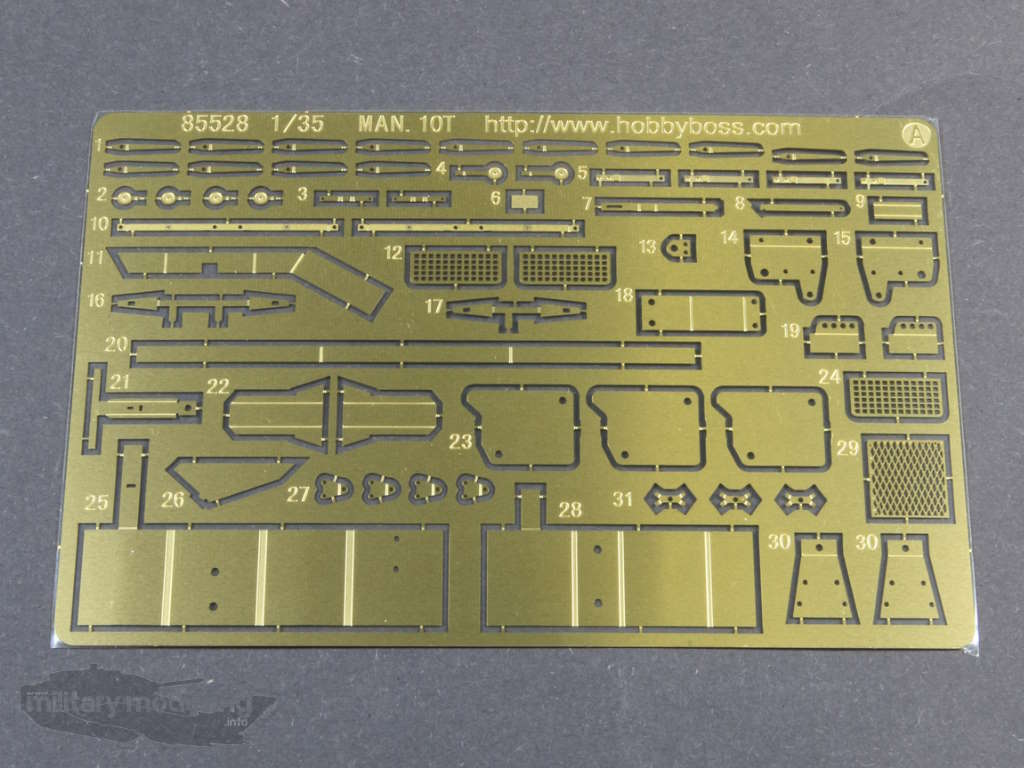

Auf der Platine A befinden sich Bauteile die zur Verfeinerung des Fahrwerks dienen. Es werden allerdings nicht alle Bauteile gebracht.

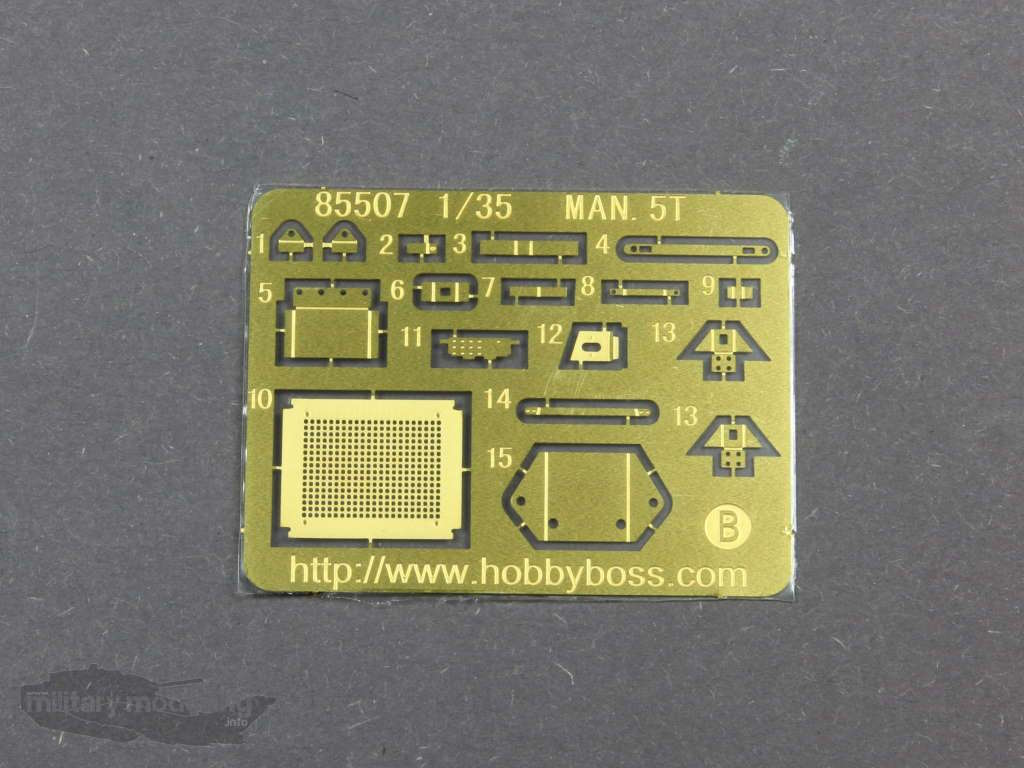

Auf der Platine B befinden sich Verfeinerungen für die Kabine. Auch hier überzeugen die Details wie z.B. das Lüftergitter über dem Motorraum. Diese Platine ist ein alter Bekannter und stammt ursprünglich aus dem Bausatz des LKW 5t mil gl mit der Artikelnummer 85507.

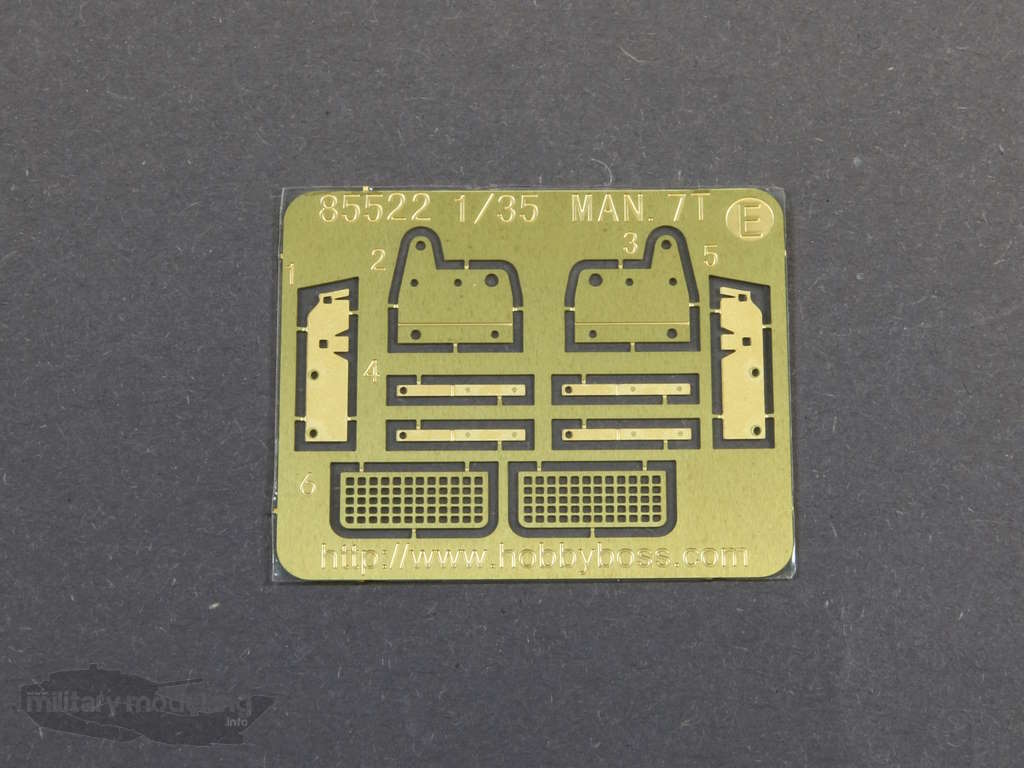

Die dritte Platine, mit E gekennzeichnet, ist aus dem Bausatz des LKW 7t mil gl mit der Artikelnummer 85522. Sie enthält Verfeinerungen zur MSA.
Kupferdrahtseil

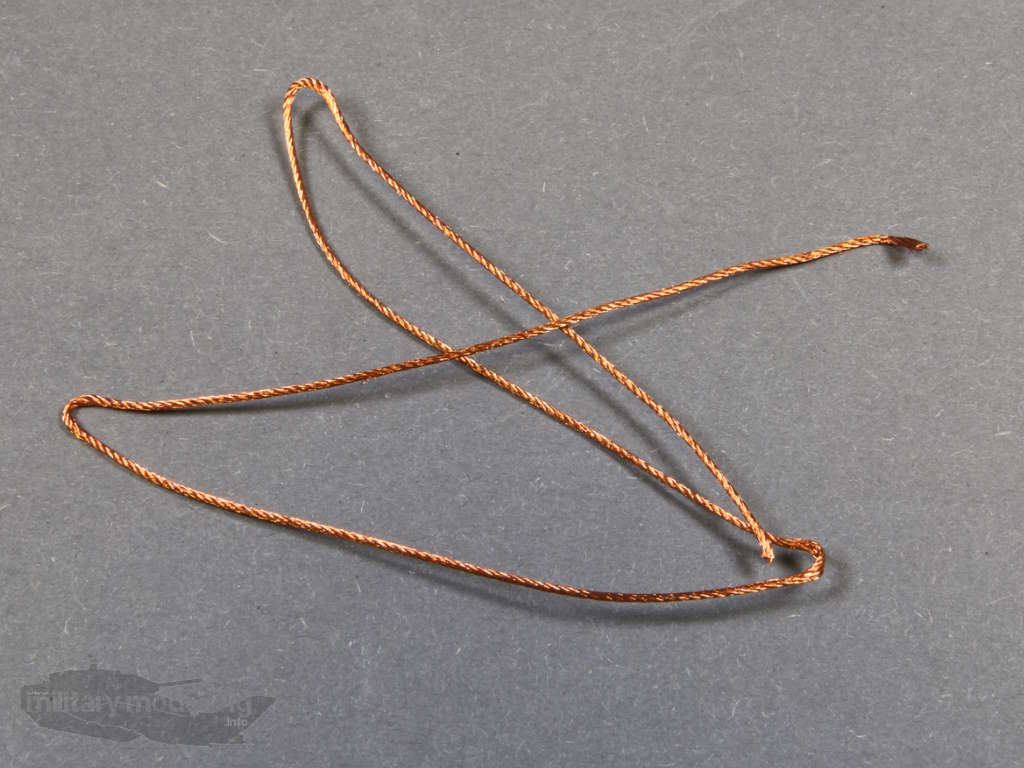

Für den enthaltenen Ladekran legt Hobbyboss Kupferdrahtseil bei. Das ist sehr löblich. Dennoch bin ich der Auffassung, dass es etwas zu dick ist.
Die Bauteile
Wie bereits zuvor erwähnt erhält der Modellbauer hier eine ganze Menge Bauteile welche auf 14 + 2 Spritzlingen und zusätzlichen Großbauteilen verteilt sind.
Der Spritzguss weitestgehend als gut bis sehr gut zu bezeichnen. Gerade die Spritzlinge mit den neuen Bauteilen sind sehr scharf abgegrenzt, während Spritzlinge aus der LKW 5t-Serie teilweise etwas Flash zeigen. Schauen wir uns die Bauteile mal näher an und beginnen mit den Großteilen.

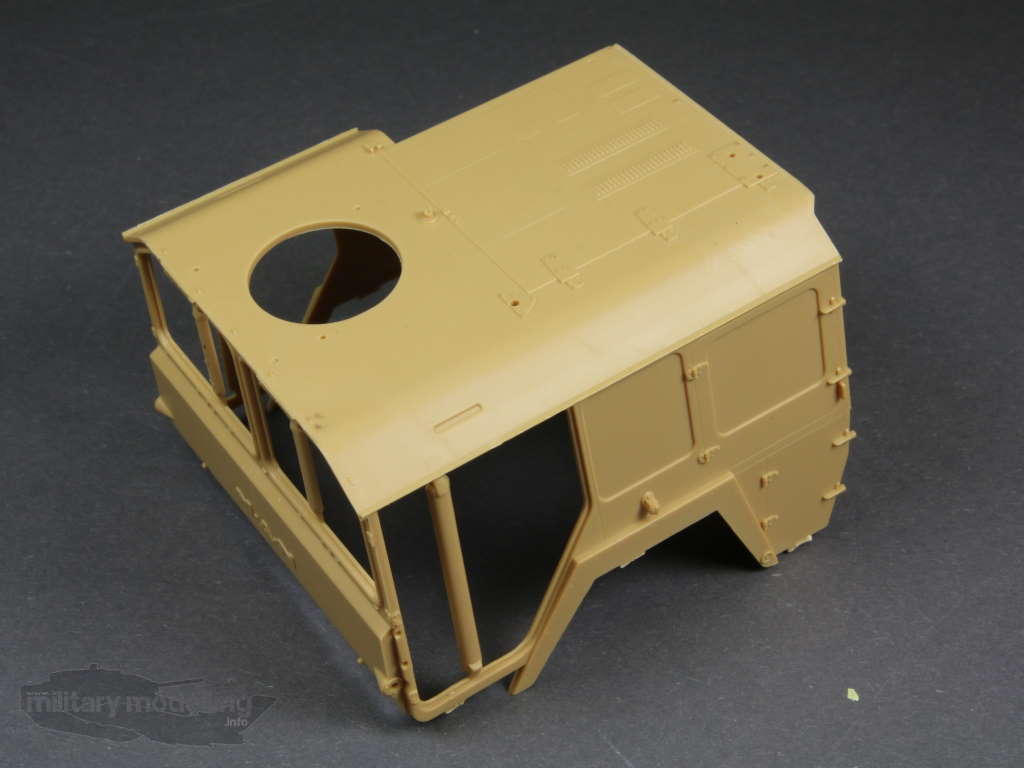

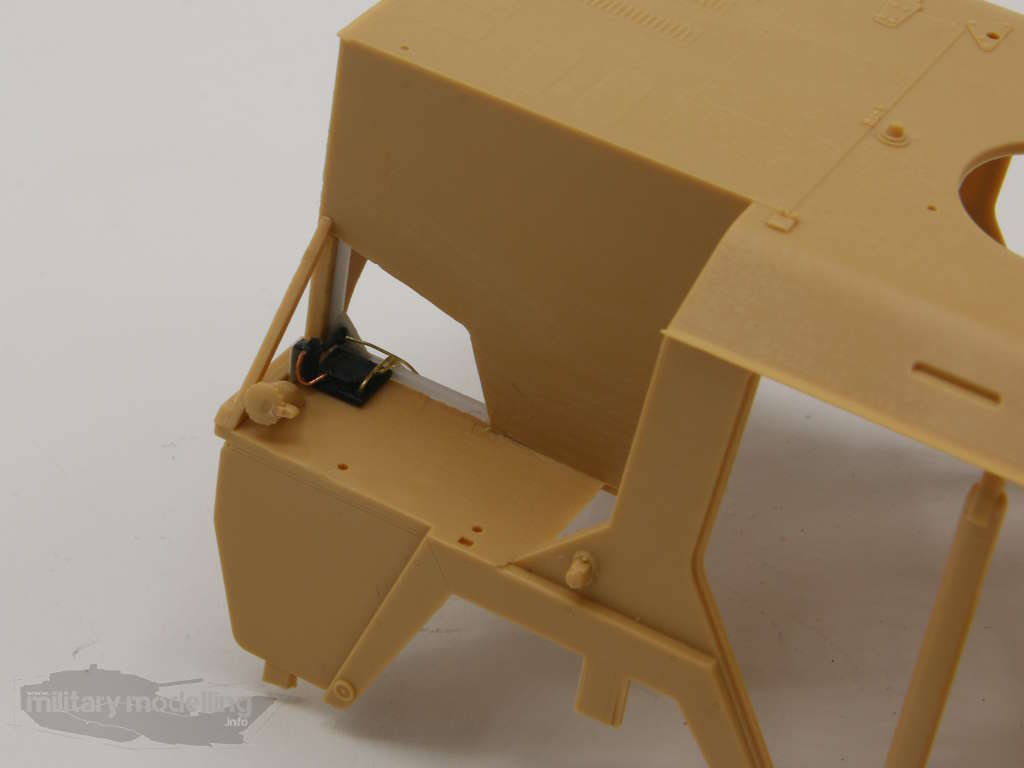

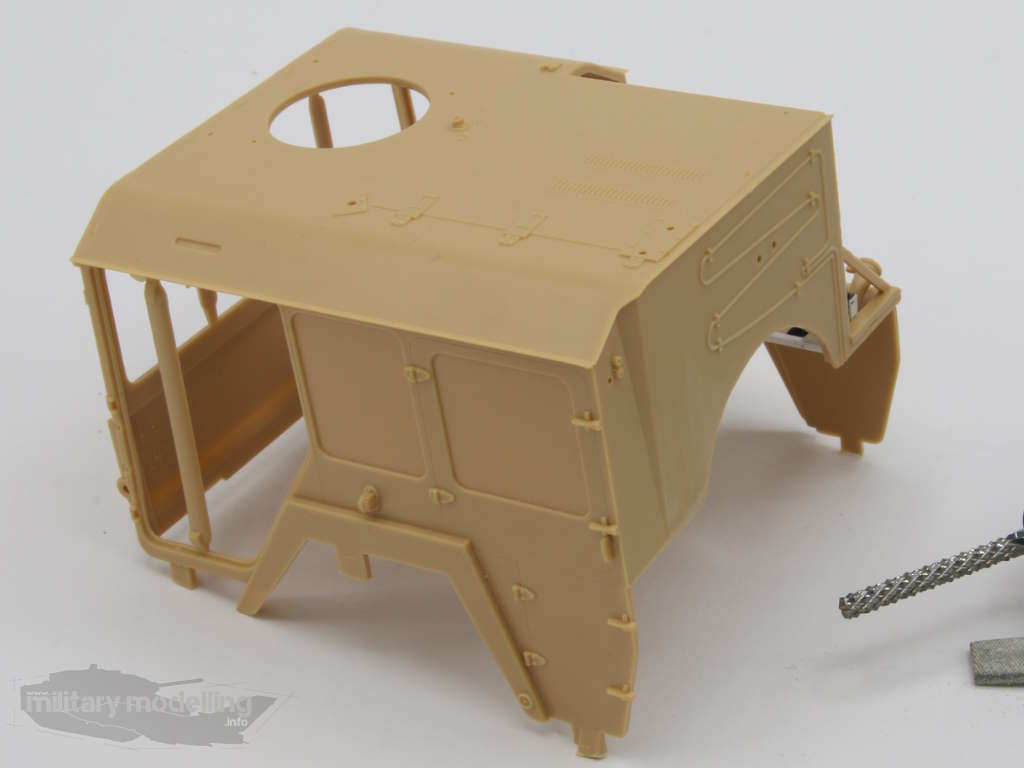

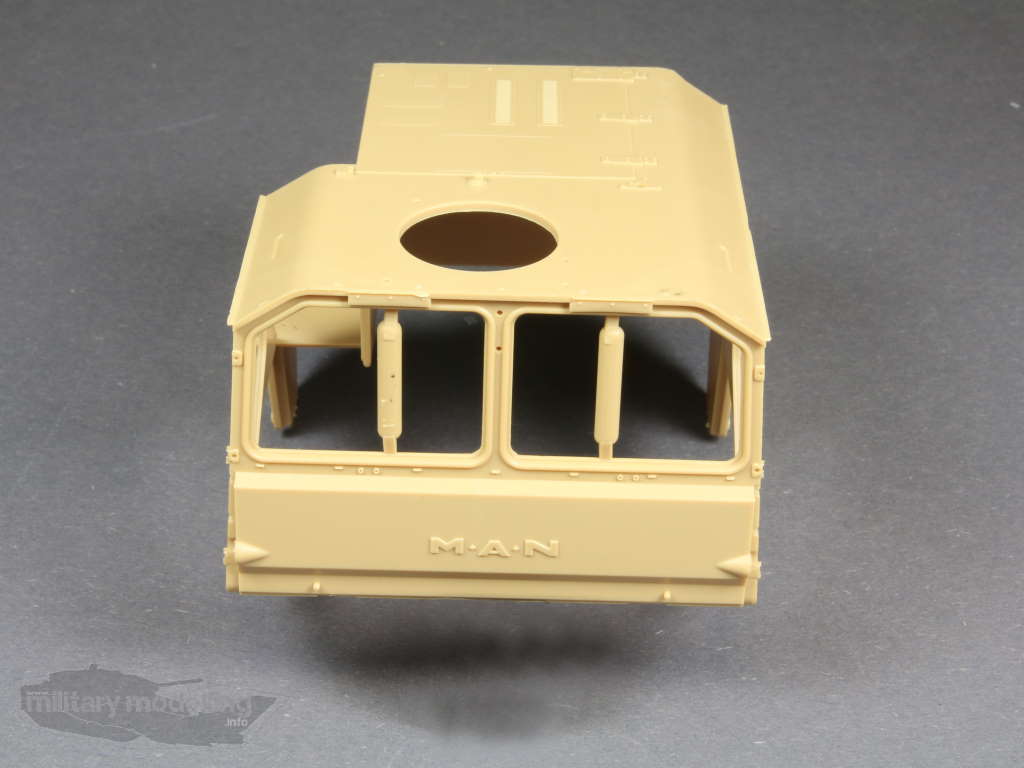

Da hätten wir als erstes die Kabine. Auch diese stammt von den bereits bekannten LKW 5t mil gl Bausätzen, was ja auch logisch ist, da sie gleich ist. Das Bauteil zeigt stimmige Proportionen und auch die Dachdetails sind fein gemacht, wie an den Scharnieren oder auch Rippen zu sehen ist. Selbst die Leitungen auf der Rückseite wurden nicht vergessen.
Leider fehlen wie bei der gesamten Serie von Hobbyboss die Ausschnitte für Motor und an der Seite hinter dem Ersatzrad. Diese können durch den Modellbauer aber auch selbst hergestellt werden, wie dieses Beispiel zeigt.

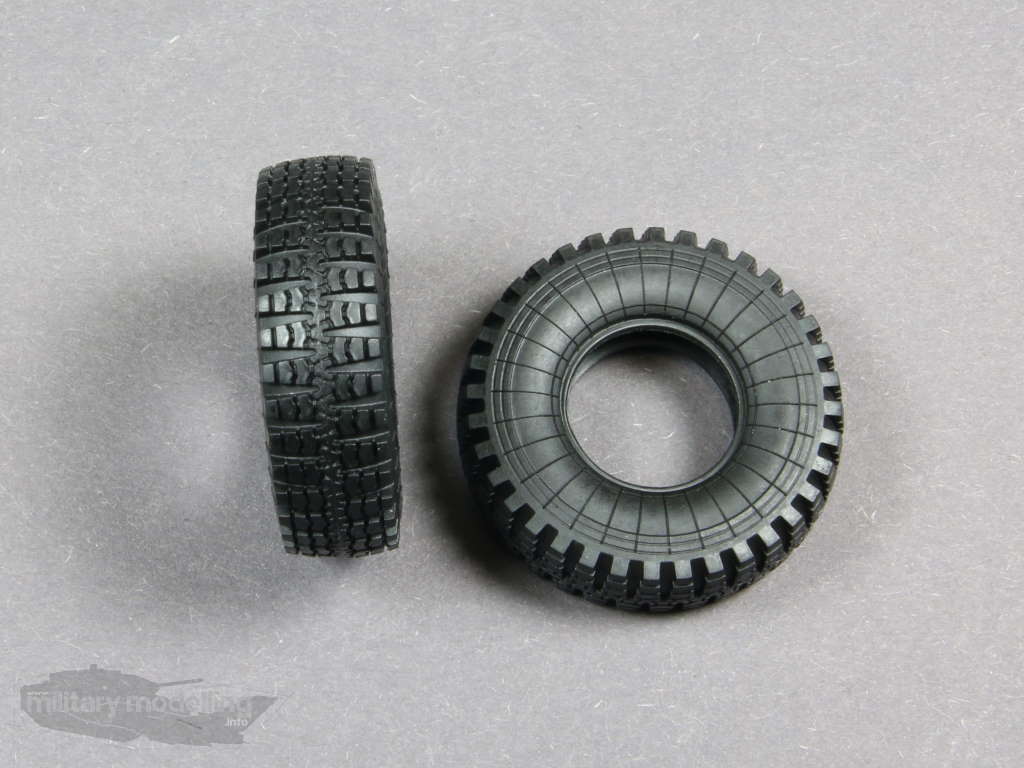

Bevor wir zu den Spritzlingen kommen schauen wir uns noch die Reifen an. Diese – 9 an der Zahl – sind aus schwarzem Vinyl gefertigt. Die Profildarstellung ist vorbildgerecht. An den Seiten fehlt, wie so oft bei Bausätzen aufgrund des Markenrechts, die Herstellerbezeichnung.
Da ich nicht unbedingt der Freund von Vinyl-Bauteilen bin, empfehle ich auch hier auf Räder aus Resin auszuweichen. Empfehlenswert sind hier die belasteten Räder von DEF.MODEL.
Jetzt geht es aber an die Spritzlinge.
Spritzling A

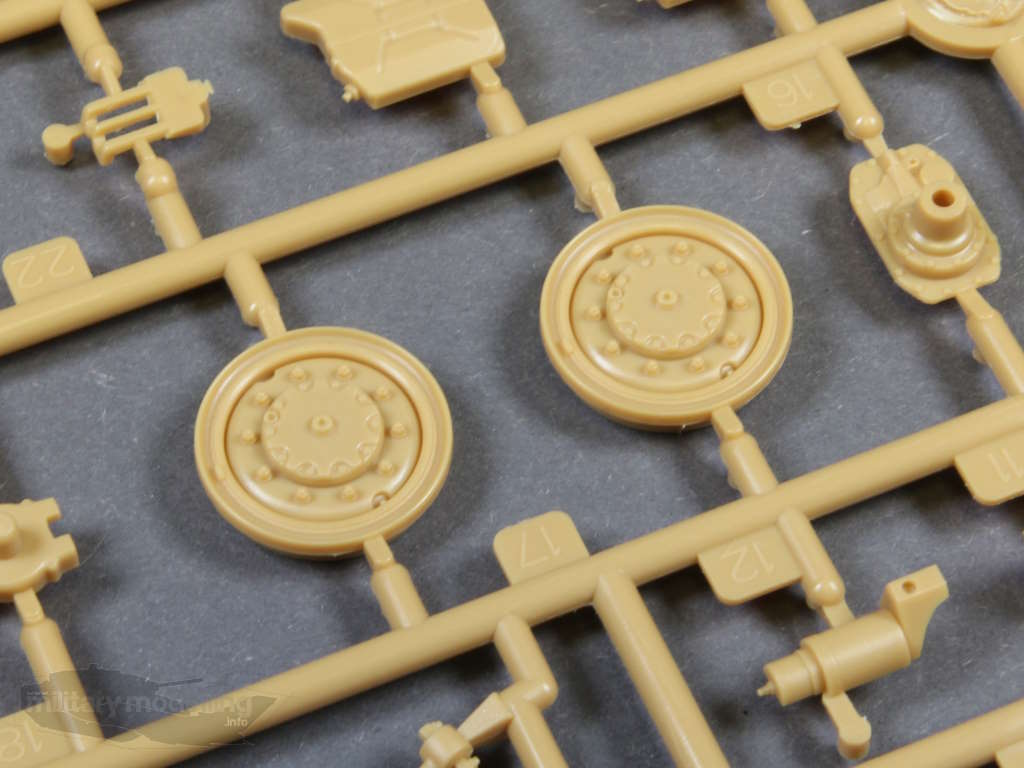

Der Spritzling A ist viermal enthalten und vom Bausatz des LARS, den wir HIER vorgestellt hatten, sowie seinen Formvarianten ein alter Bekannter. An Bauteilen befinden sich hier die Felgen sowie Fahrwerk und Rahmenteile. Auch hier gibt es nichts auszusetzen. Der Spritzguss ist einwandfrei und die Details überzeugen auch hier.
Spritzling B

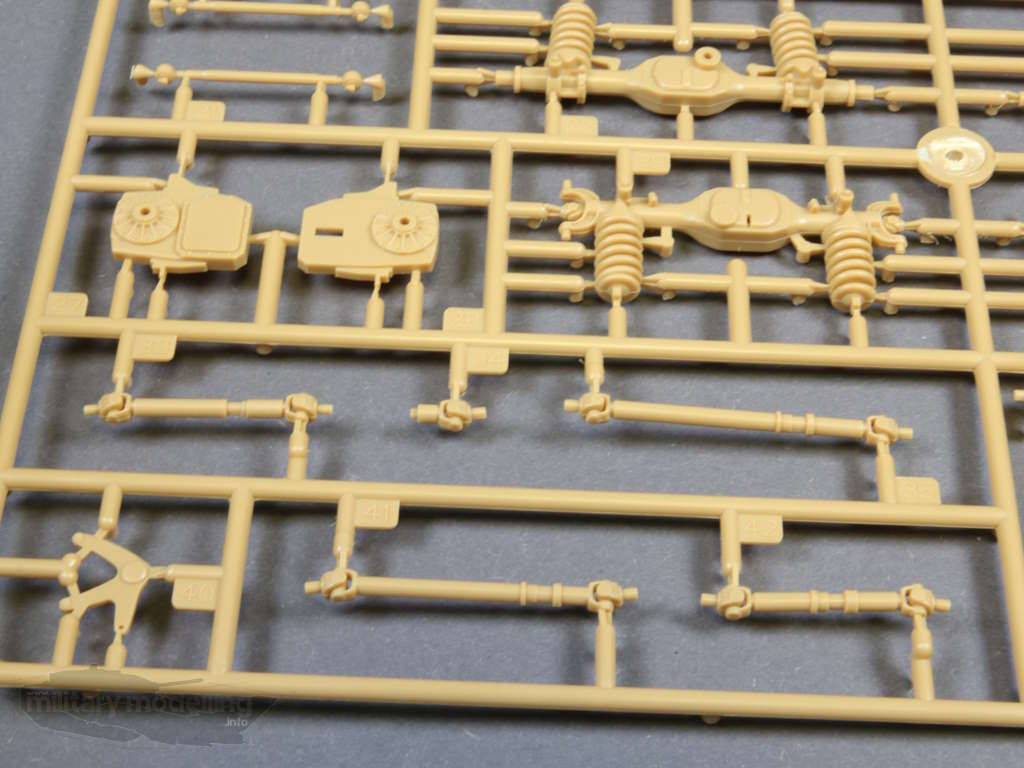

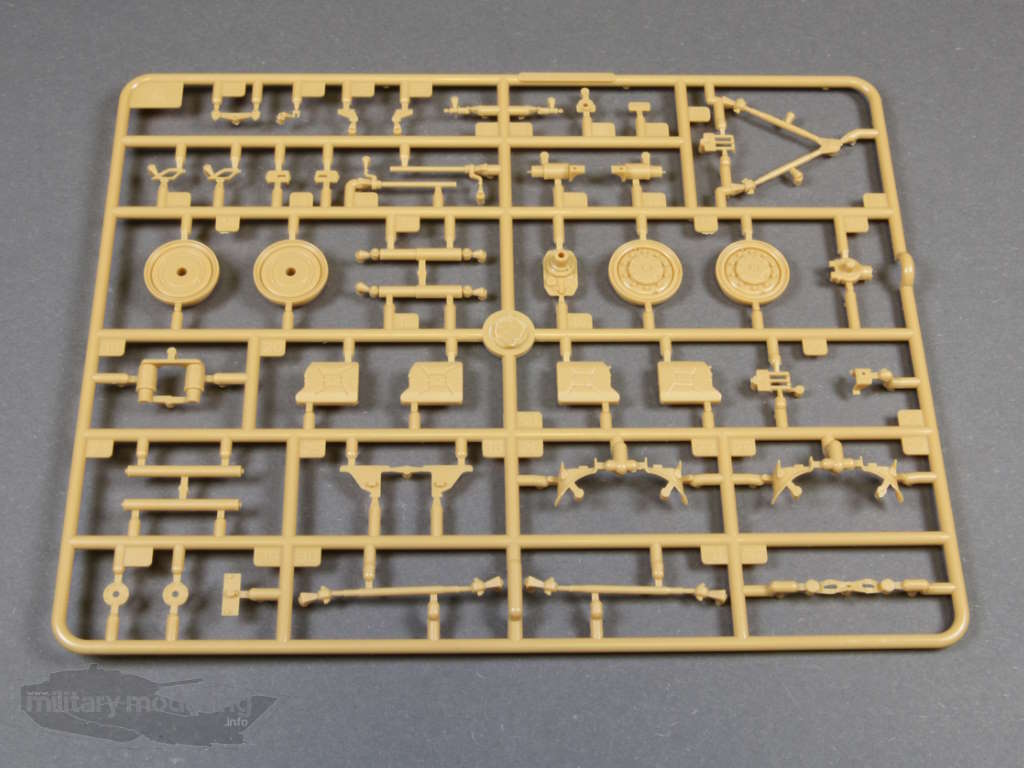

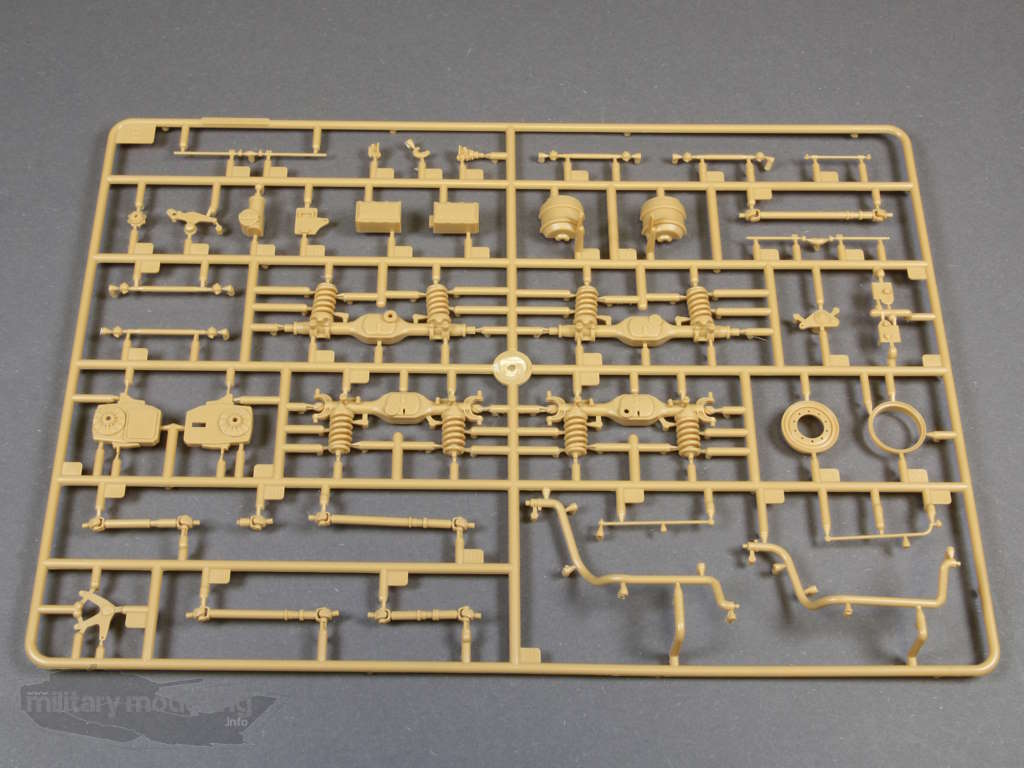

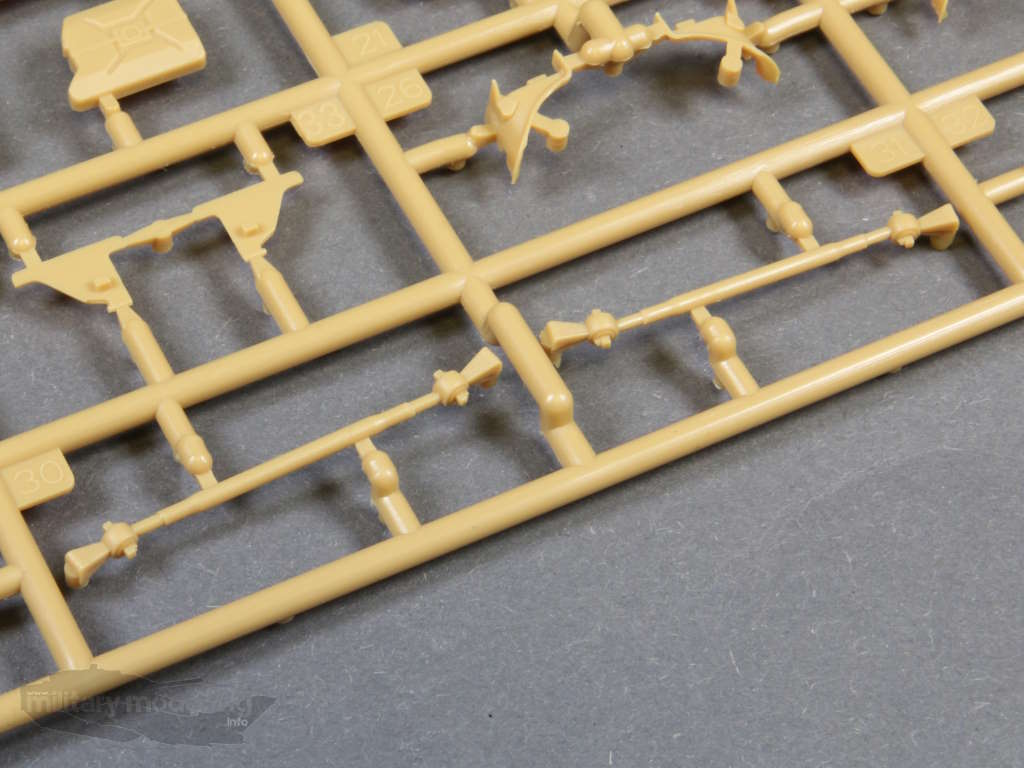

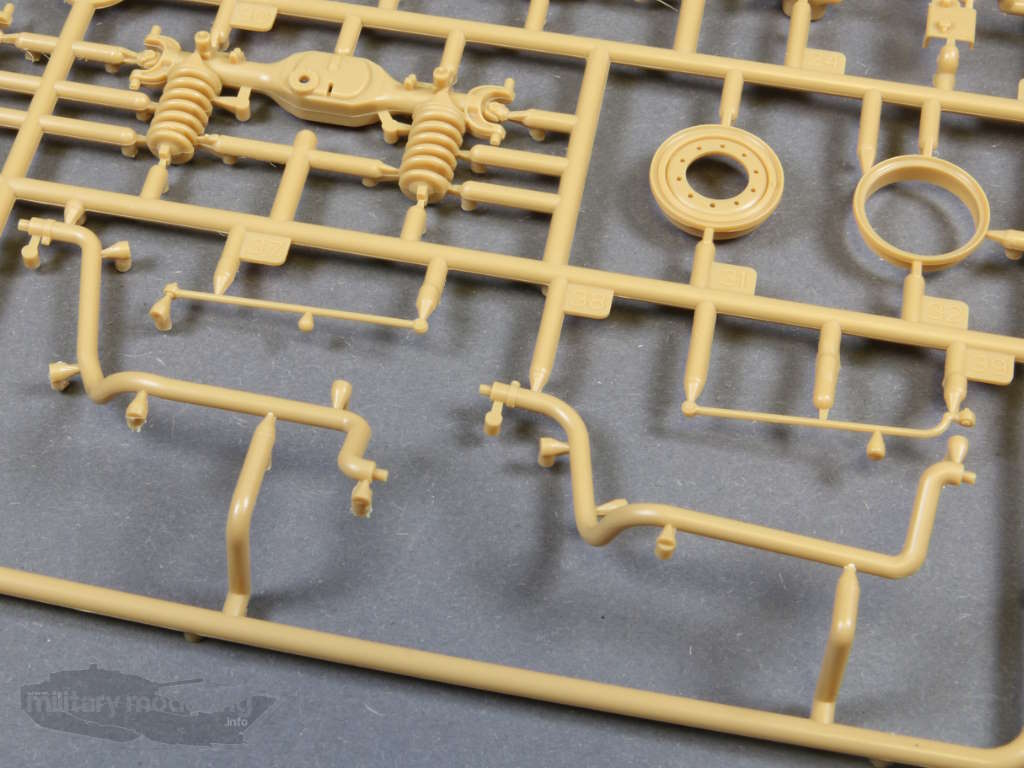

Auf dem Spritzling B finden wir die Achs- und Antriebsteile wie Kardanwellen des LKW 10t mil gl. Auch die Abgasanlage ist hier enthalten. Auch Bauteile für das Vorgelege sind hier zu finden. Die Achsen mit angegossenen Federn, wie auch bei den Formvarianten, sind detailliert und ansprechend.
Spritzling C

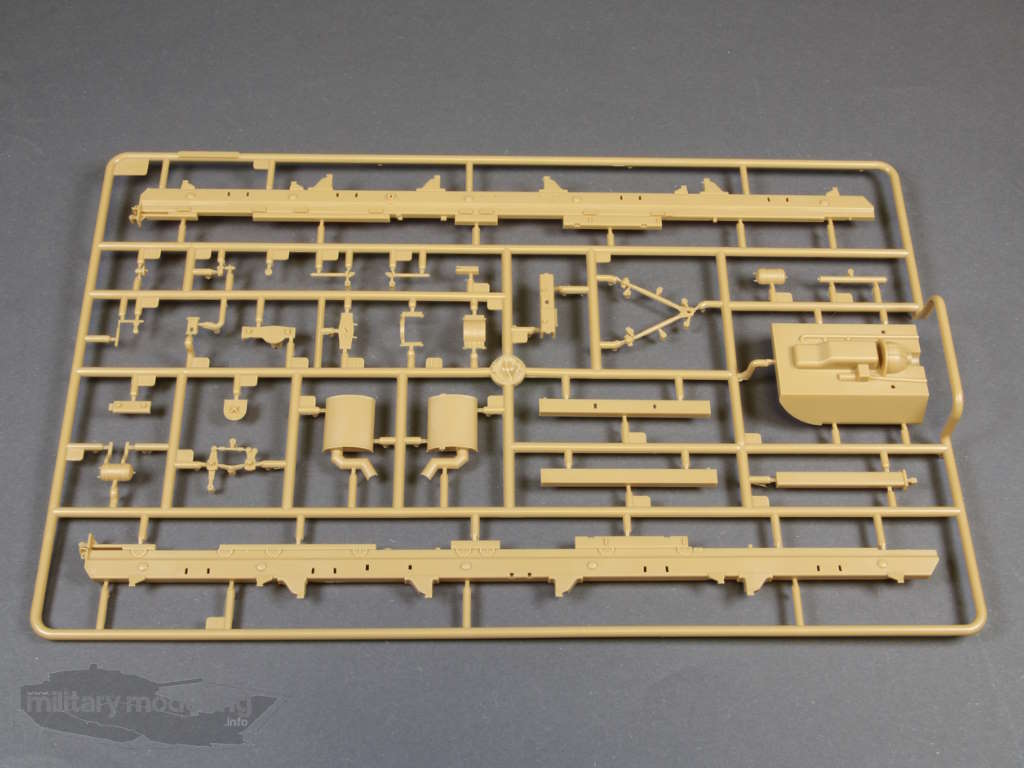

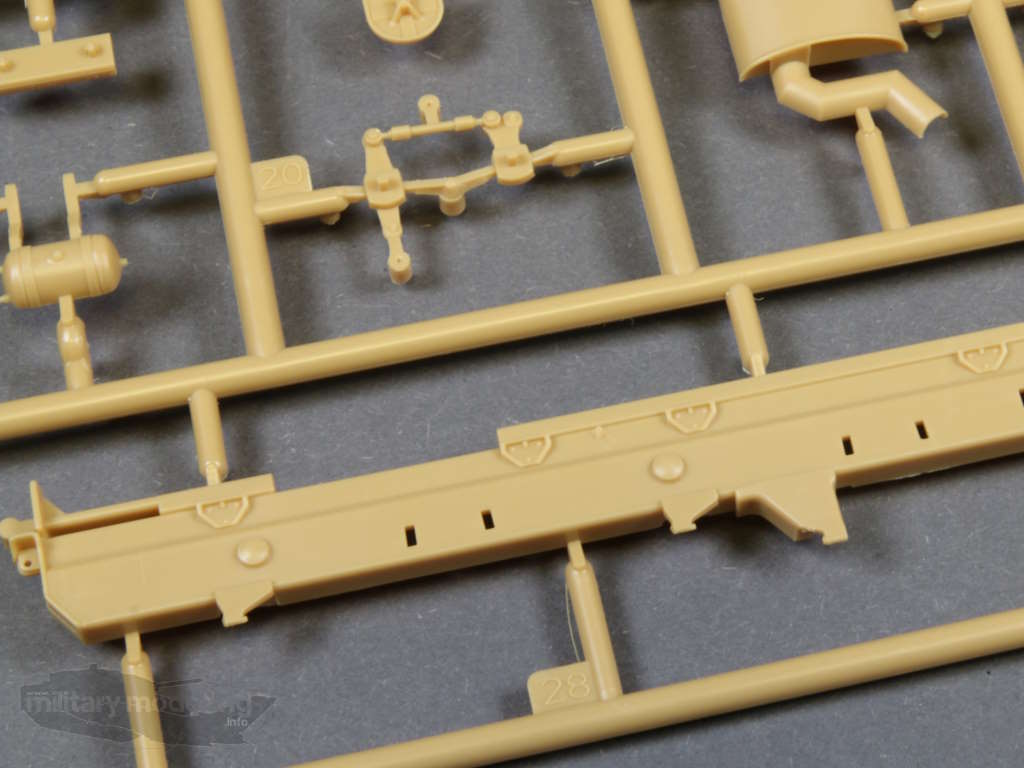

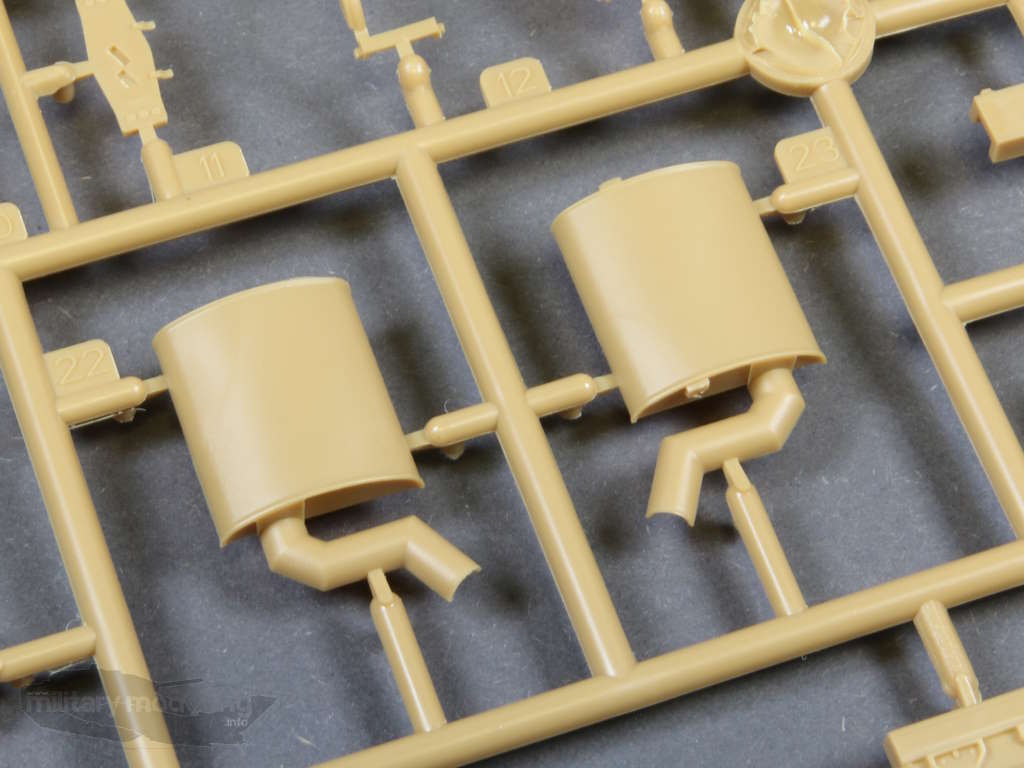

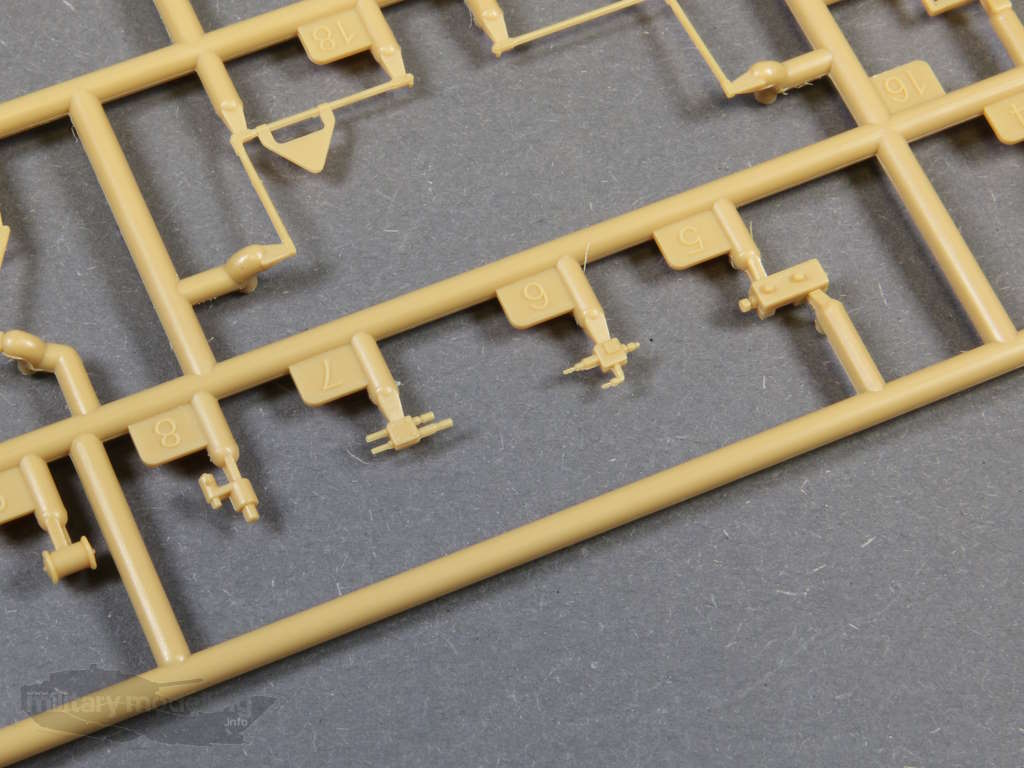

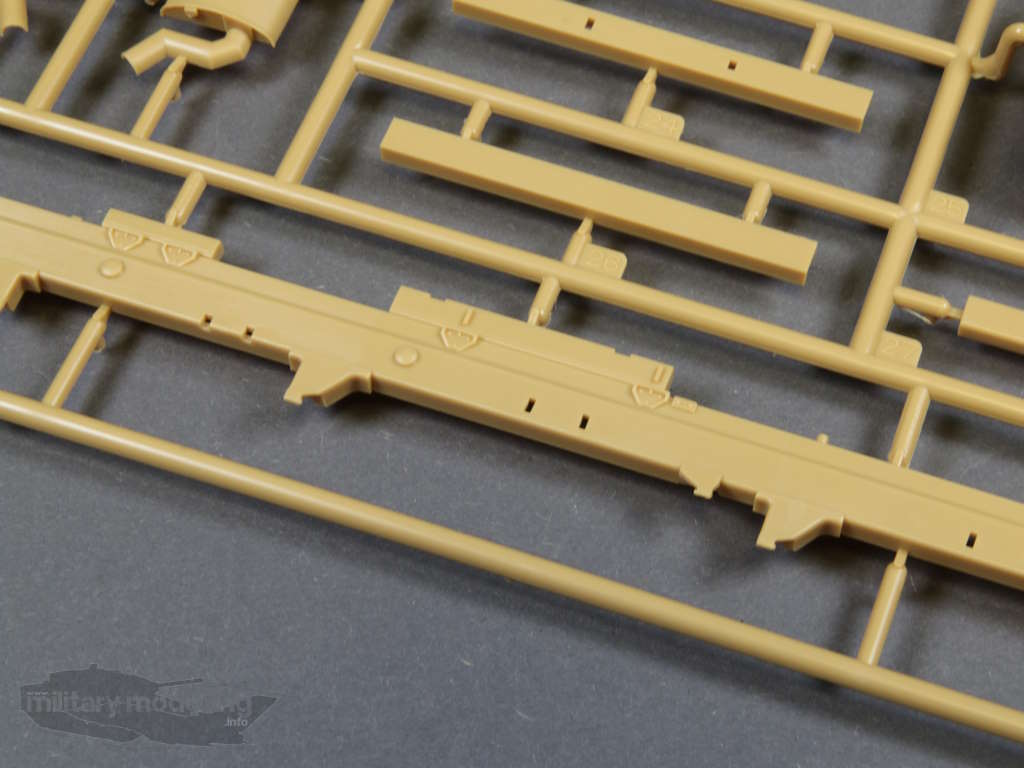

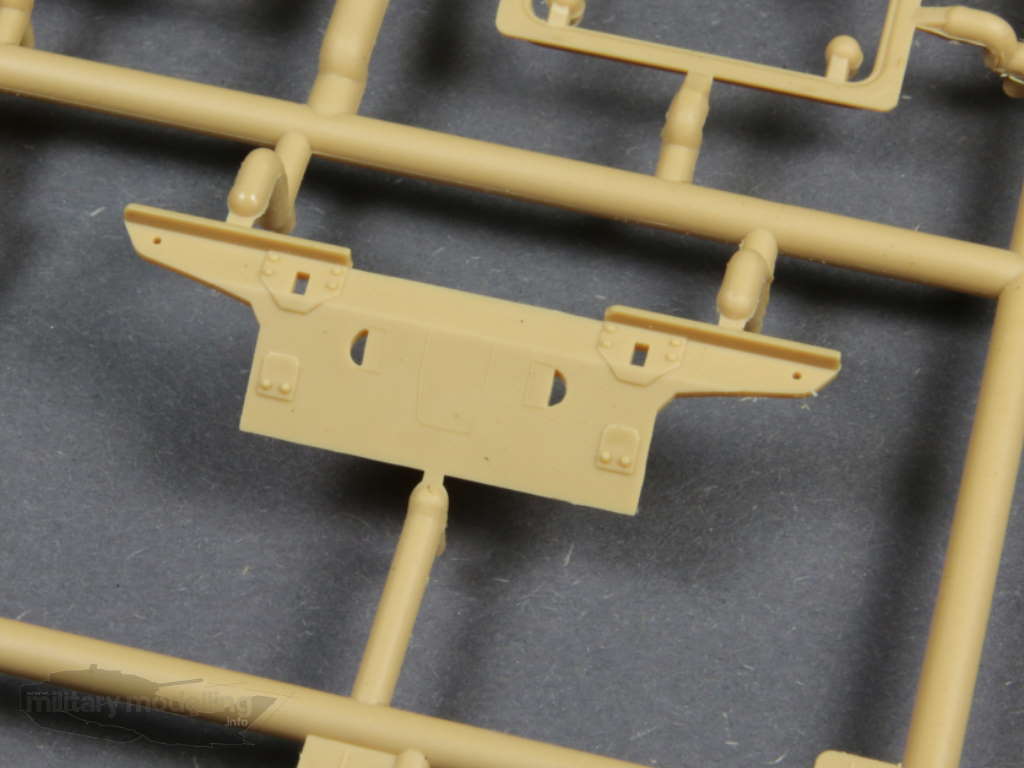

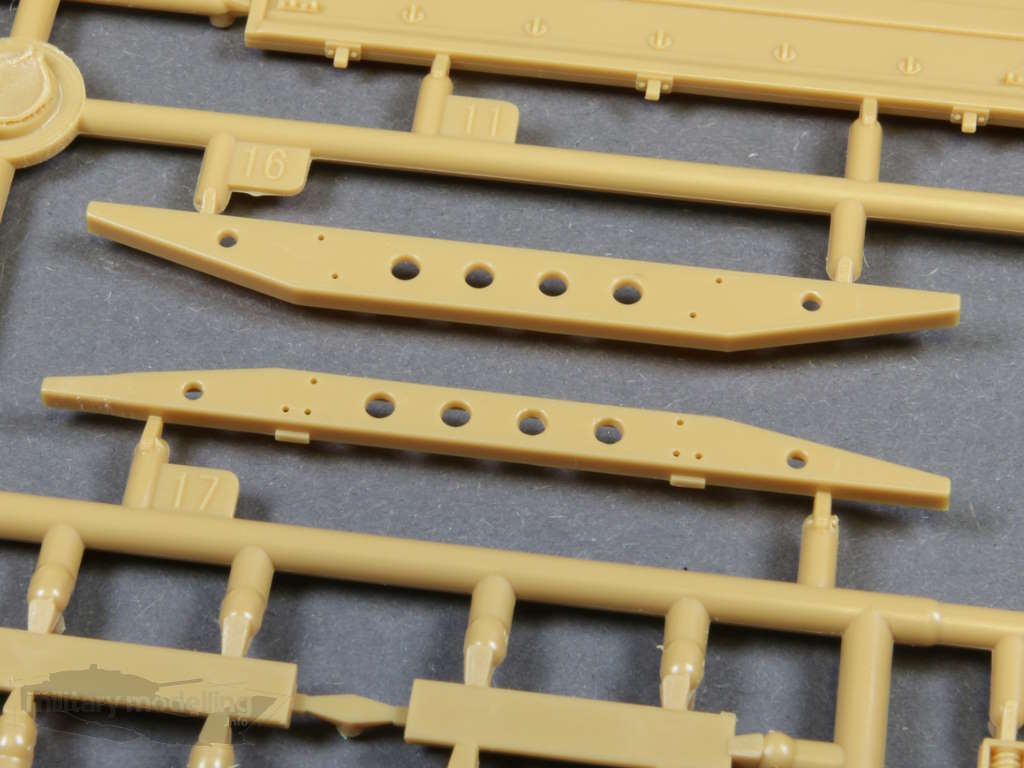

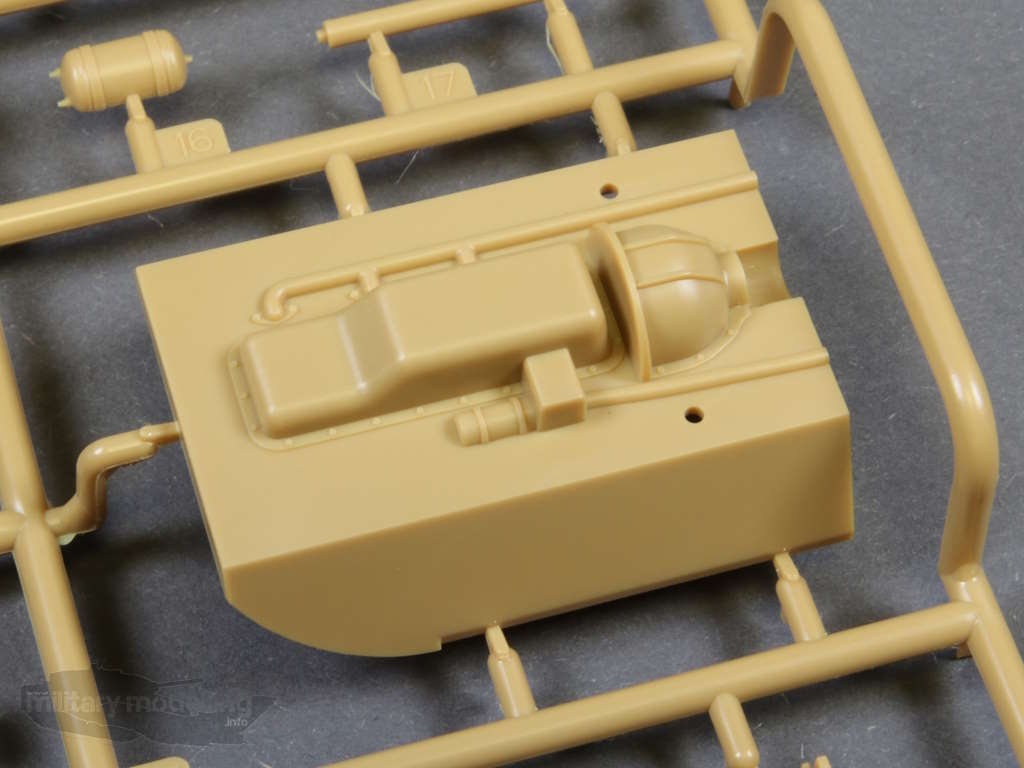

Überwiegend Rahmenteile und Teile der Abgasanlage sind auf dem Spritzling C zu finden. Auch eine rudimentäre Darstellung des Motor-Unterteils ist hier zu finden. Die Bauteile machen insgesamt einen guten ersten Eindruck. Hier gibt es z.B. den Bremsluftbehälter, den man beim LARS 2 leider unterschlagen hat.
Spritzling D

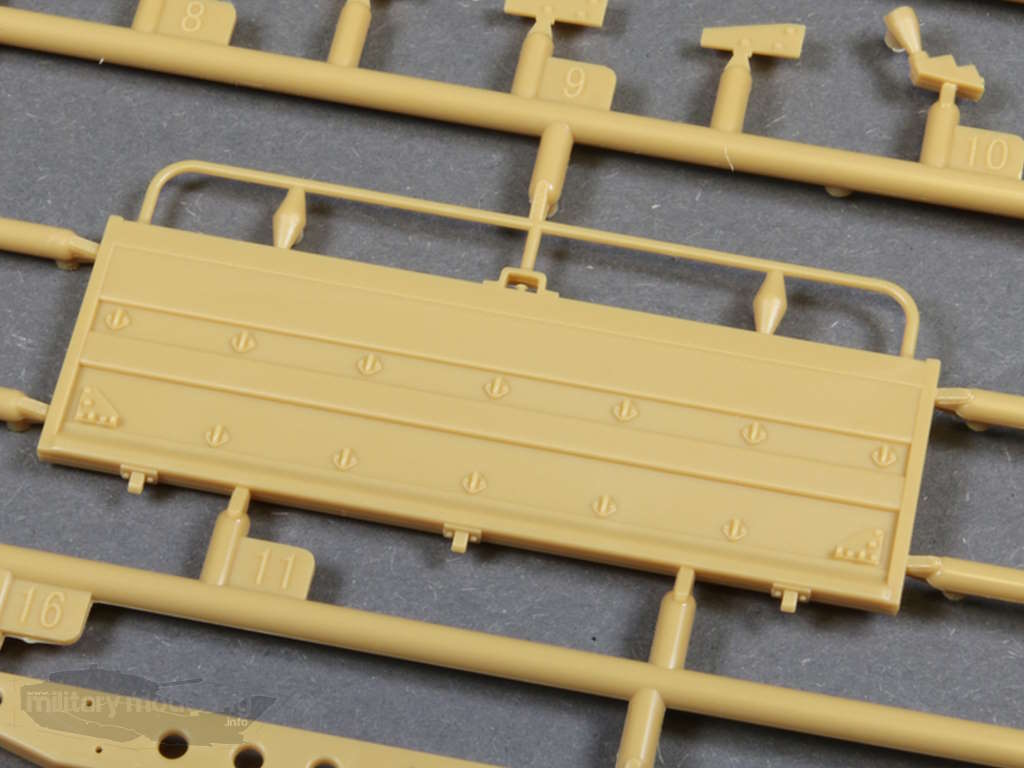

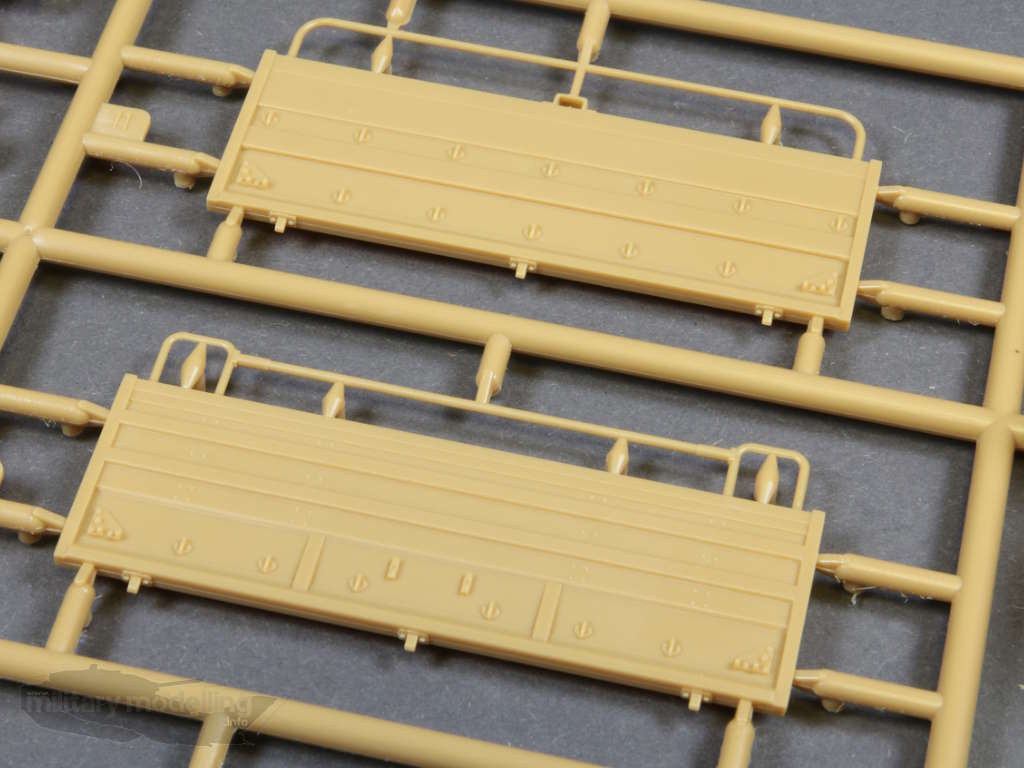

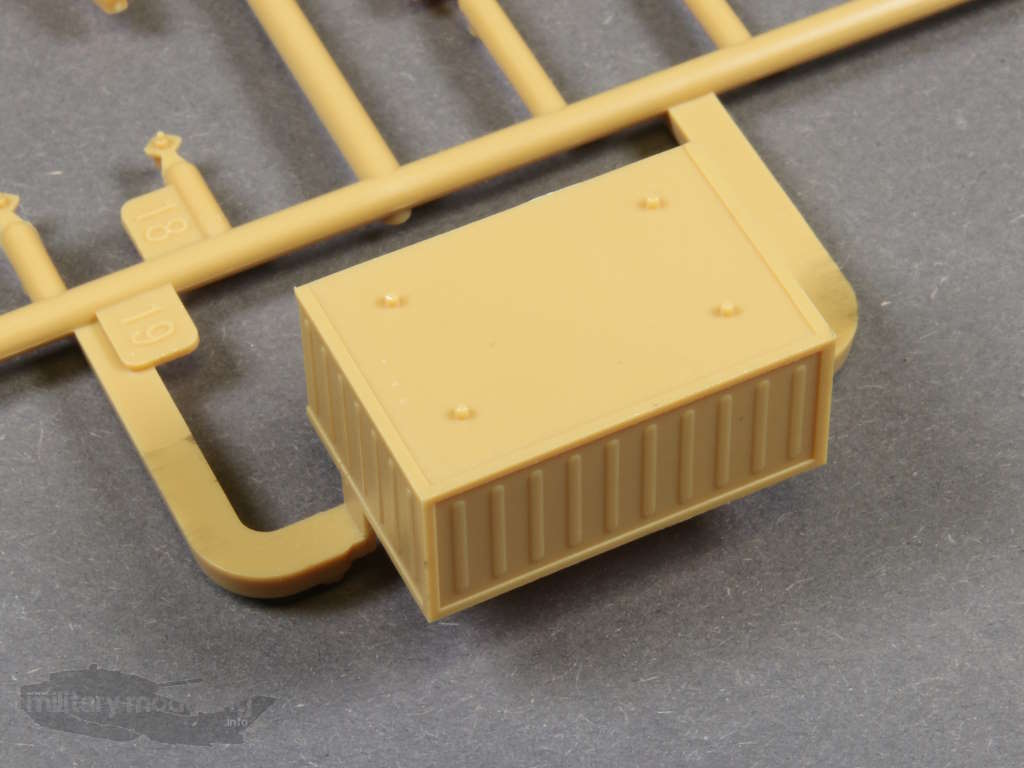

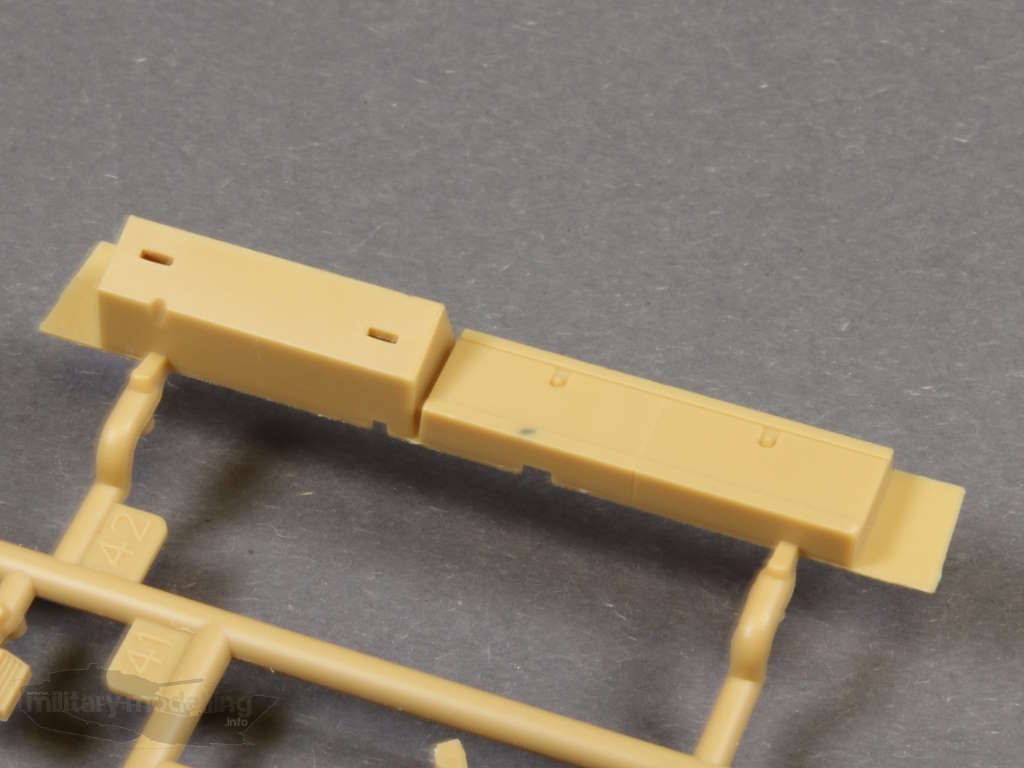

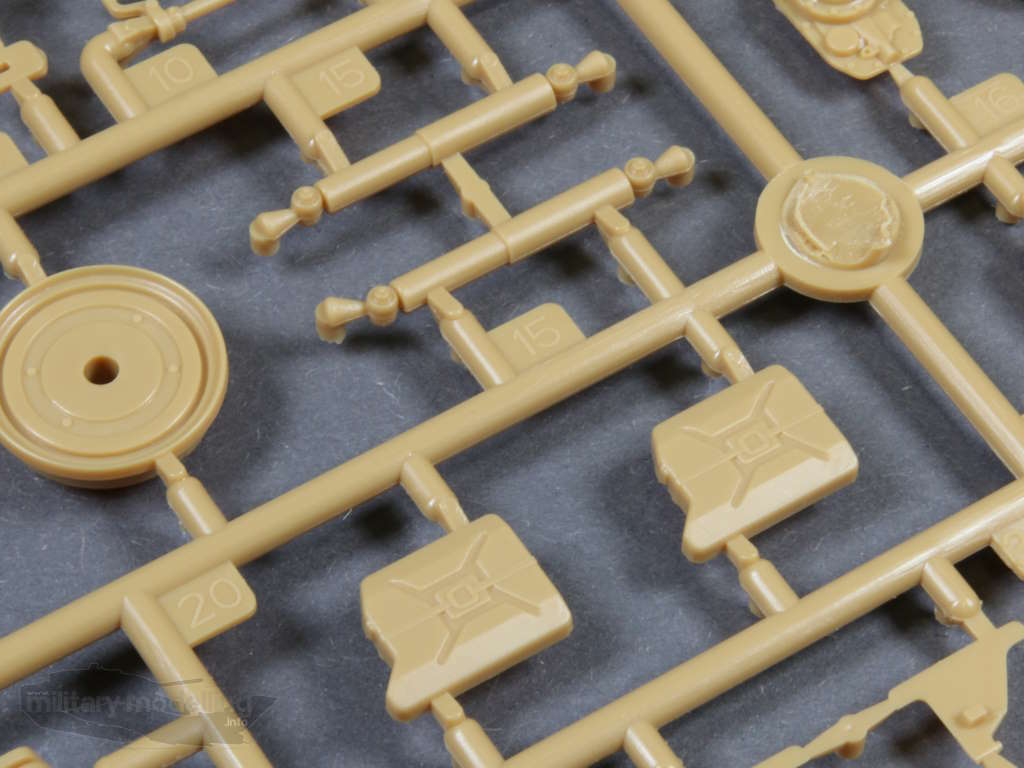

Dreimal ist der Spritzling D enthalten. Hier finden sich die Bauteile für den Aufbau und die markanten Staukästen. Die Bordwände der Pritsche sind fein gestaltet und vor allem einzeln vorhanden. Dies erleichtert z.B. eine geöffnete Darstellung.
Spritzling E

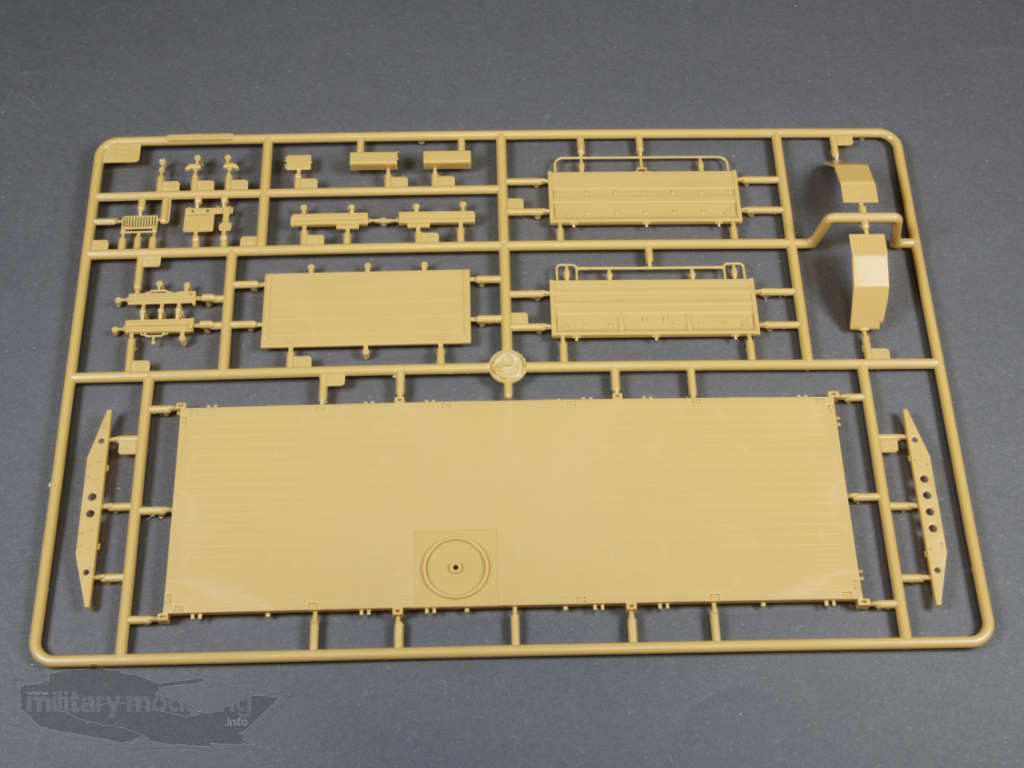

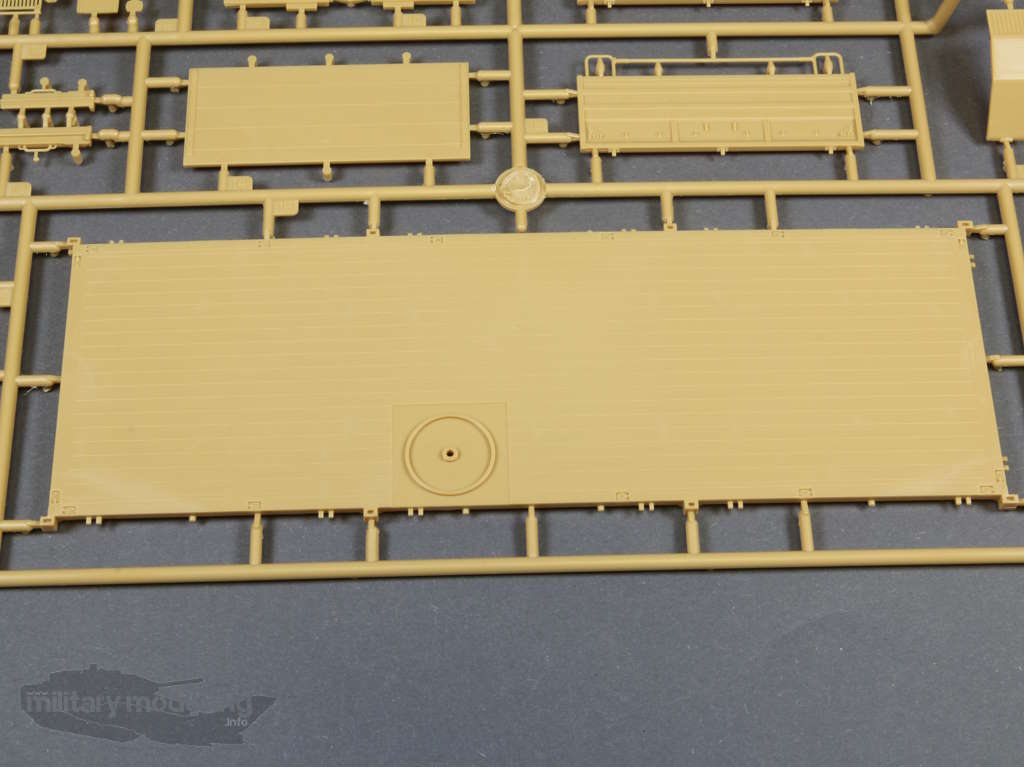

Hier finden sich die Bauteile für den Pritschenboden, Rahmenträger sowie Radabdeckungen und die vordere und hintere Bordwand. Auf dem Pritschenboden ist die Aufnahme des Ladekranes fest eingegosssen. Somit ist eine Variante ohne Ladekran nur schwerlich baubar.
Spritzling F

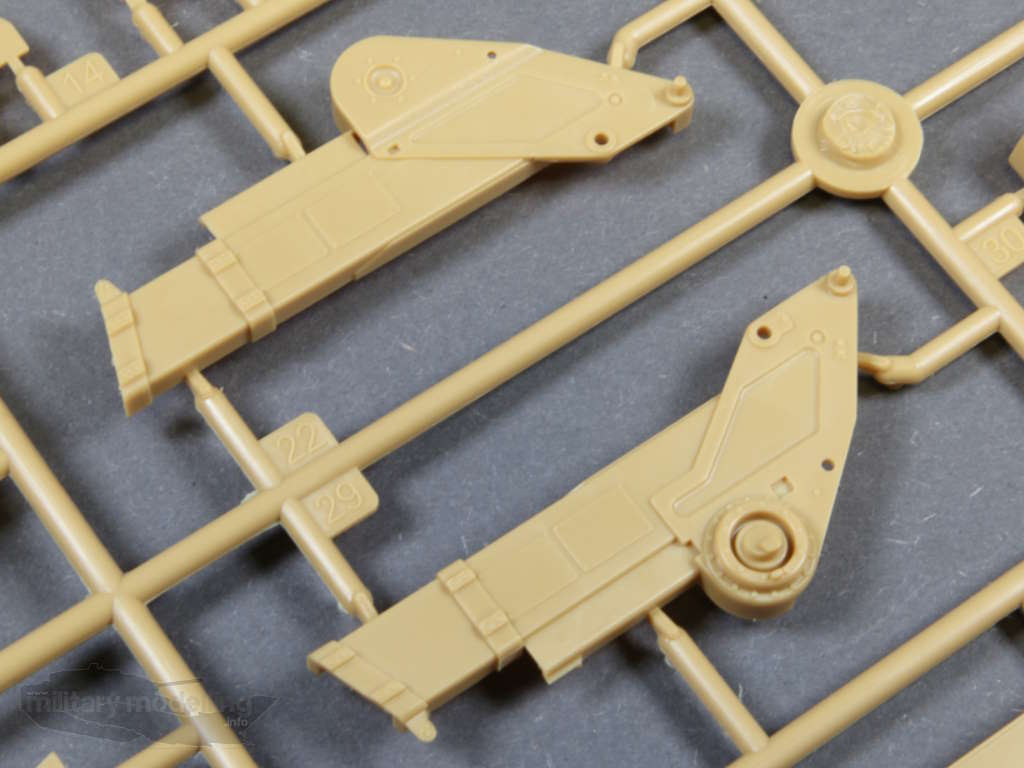

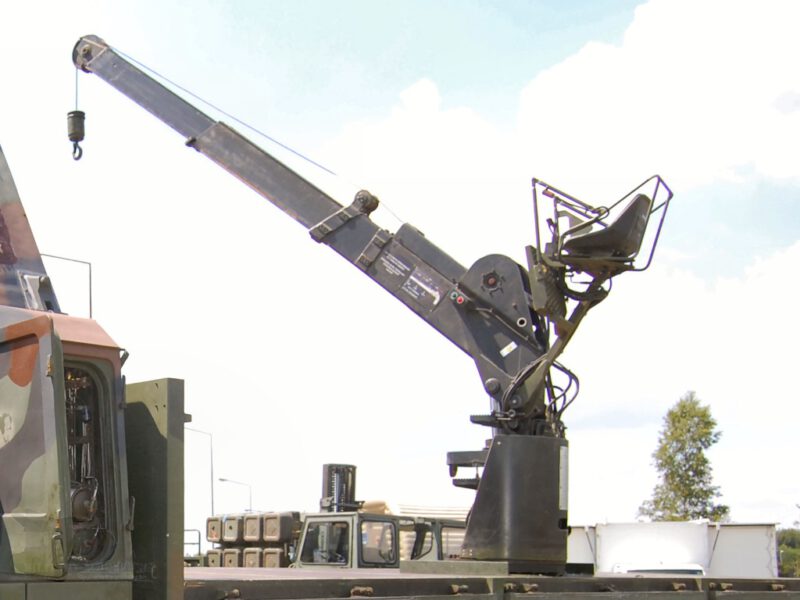

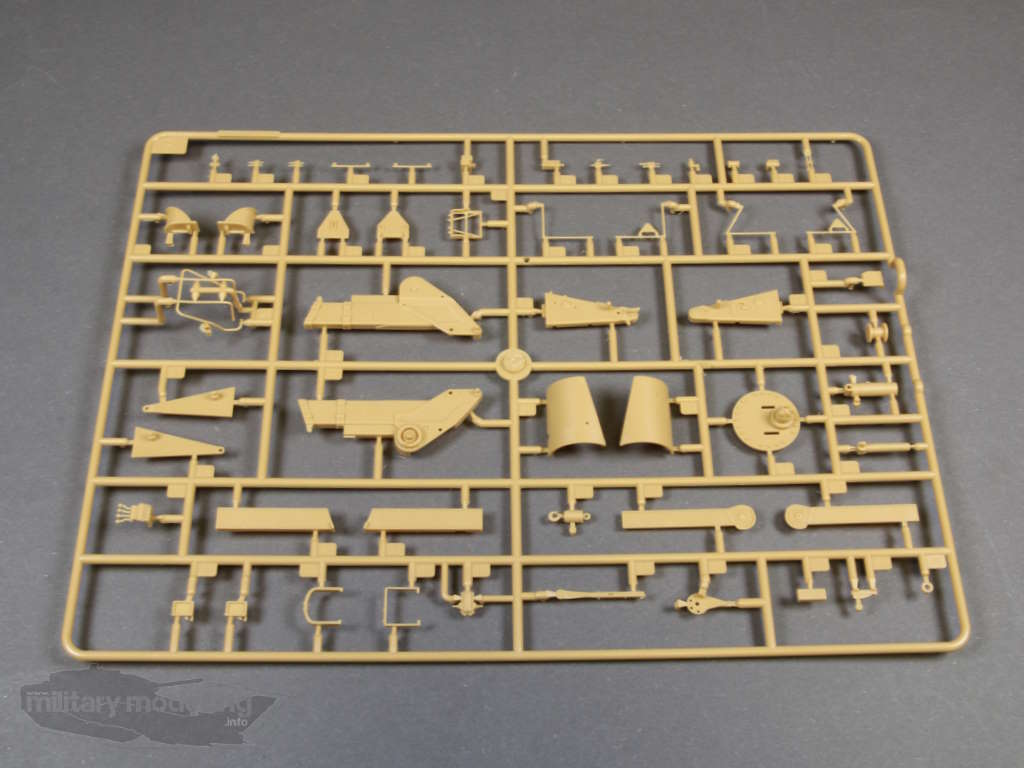

Auf dem Spritzling F, sind die Bauteile des 1t Ladekranes enthalten. Im Original handelt es sich um den Typ AK 3006 Bw 19, einen vollhydraulischen Ladekran des Herstellers Weyhausen KG.Dieser, in Pritschenmitte zur linken Seite versetzt, ist mit einem Hilfsrahmen auf dem Fahrzeugrahmen befestigt.

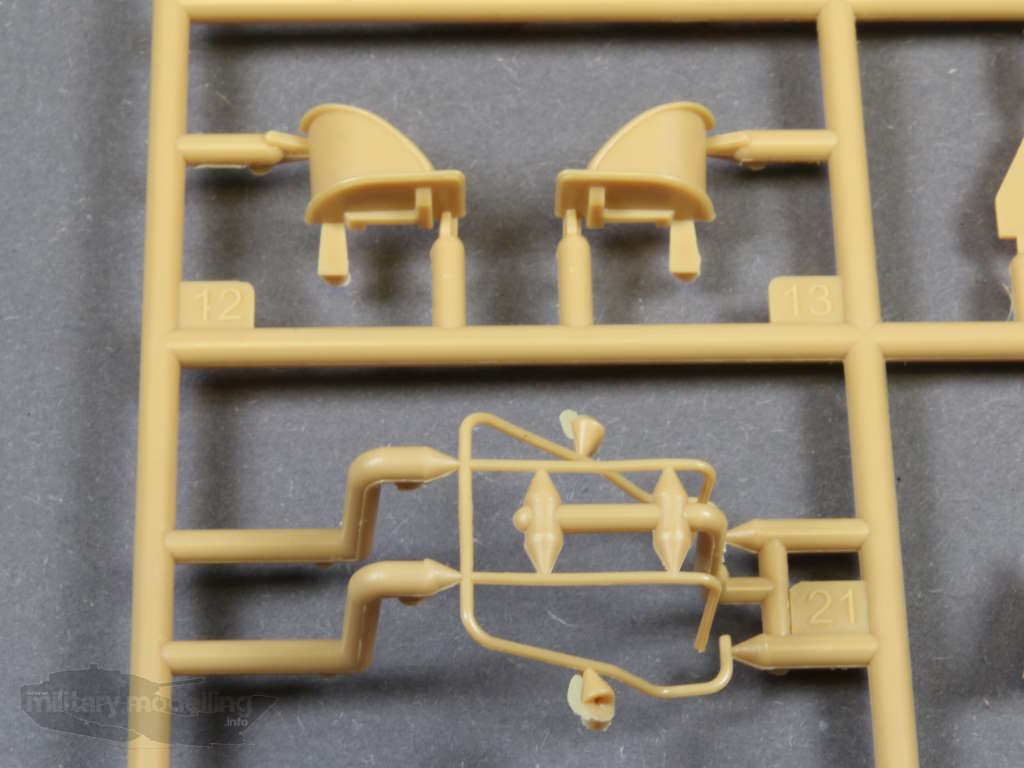

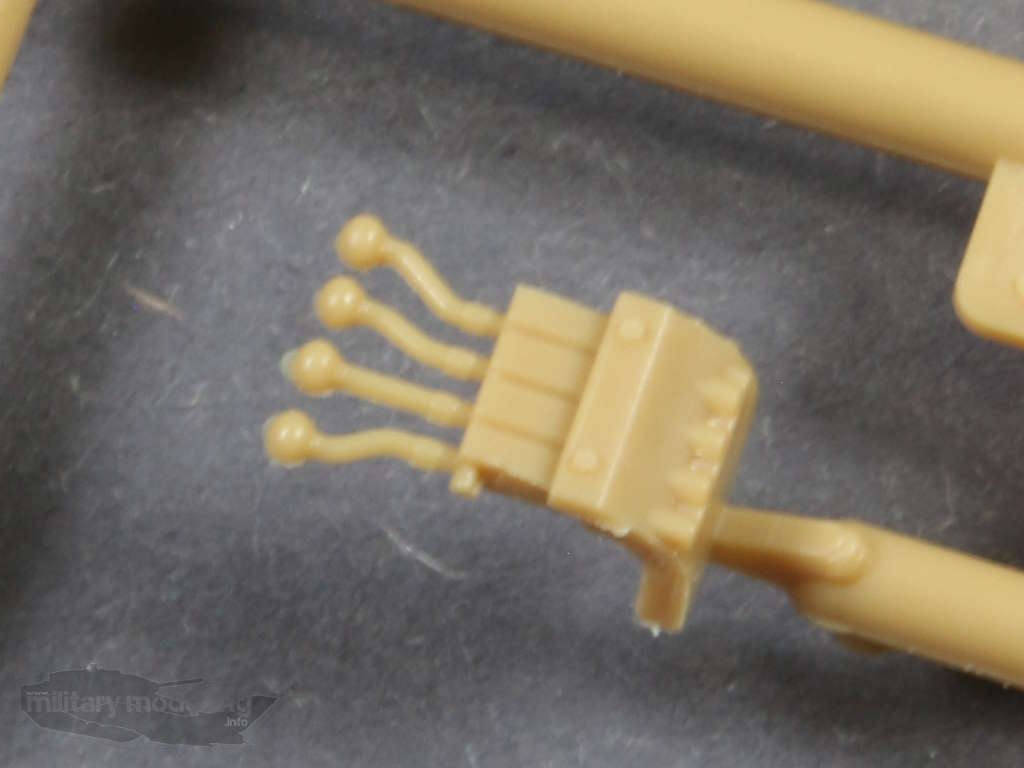

Die Bauteile für Ausleger oder auch Bedienersitz überzeugen mit ihren Details. Die Hydraulikbauteile sind sehr filigran. Der Kran selbst ist ausziehbar baubar, wobei der Verbleib des mitgelieferten Kupferdrahtseiles dann fraglich bleibt.
Spritzling G

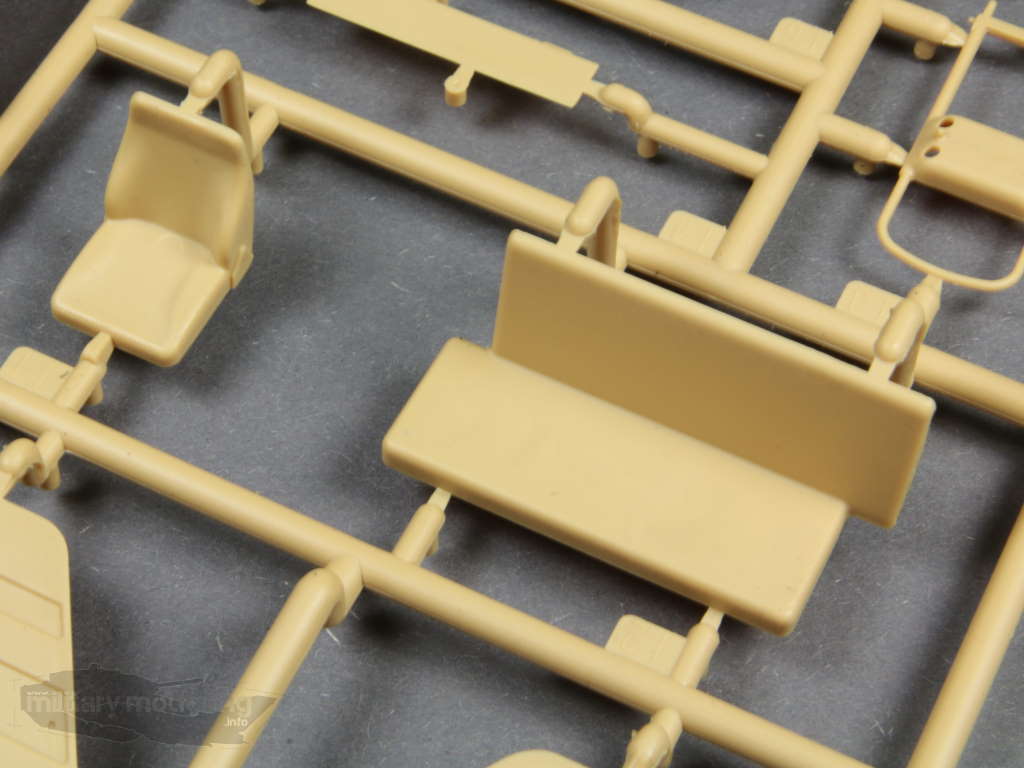

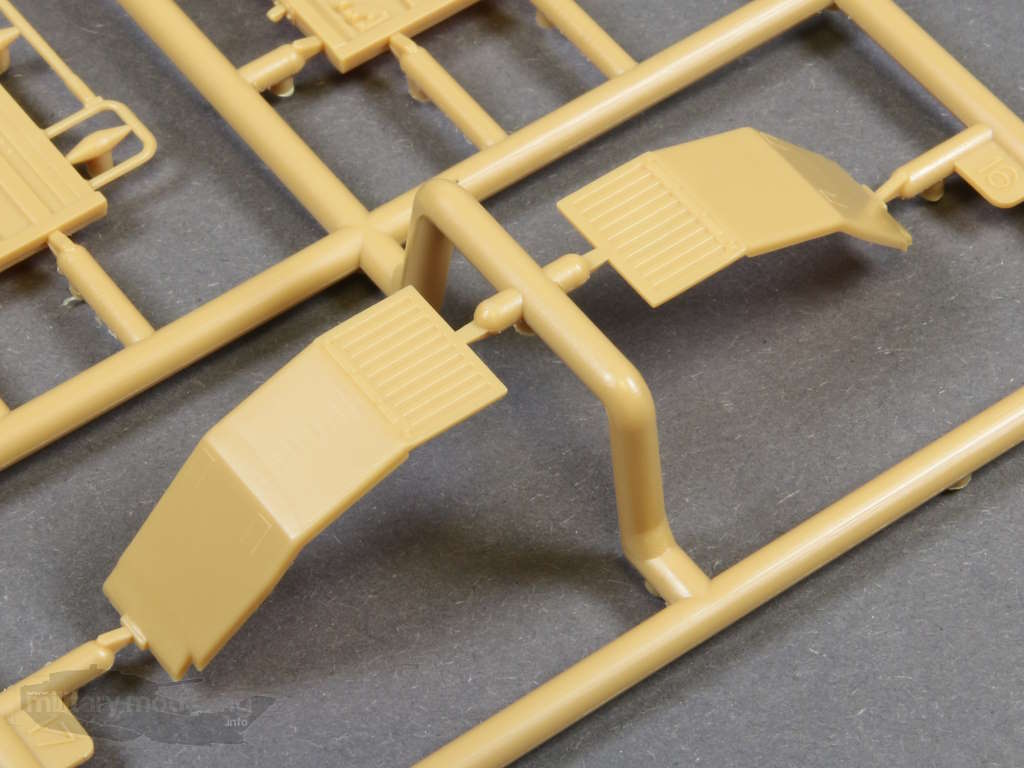

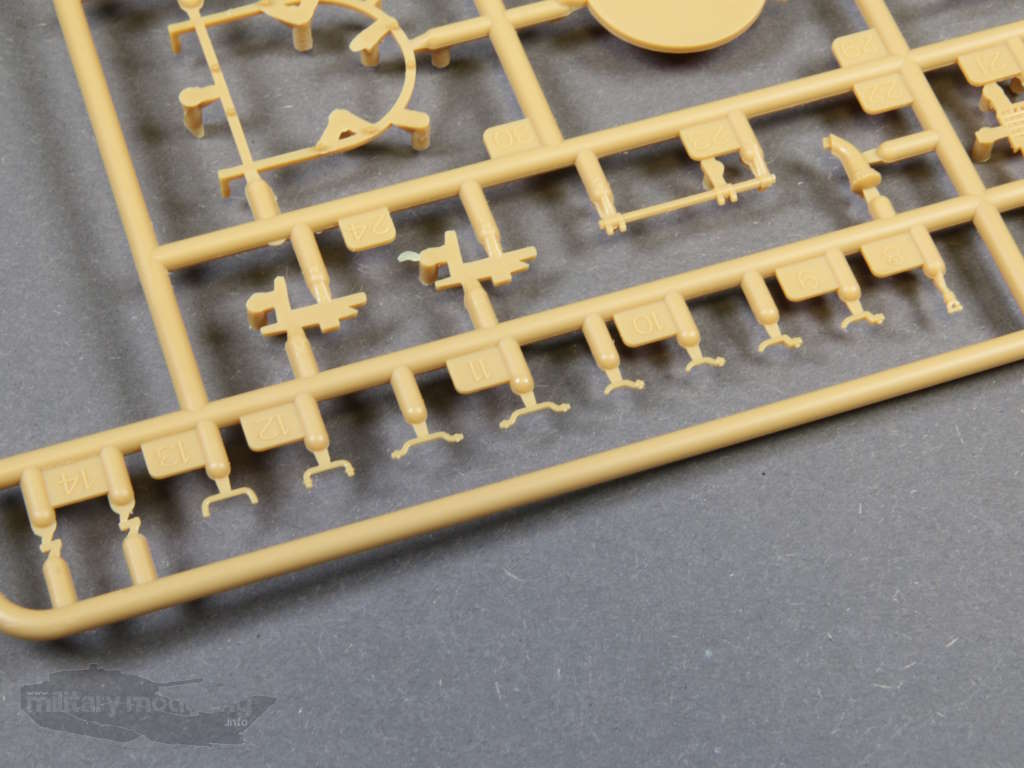

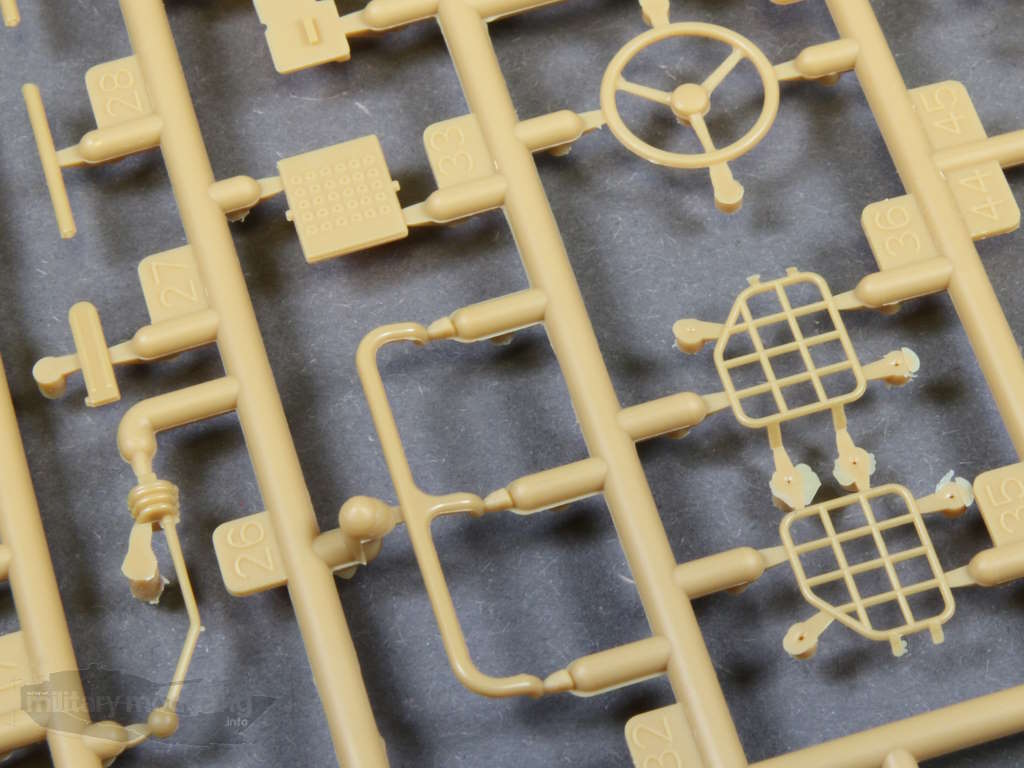

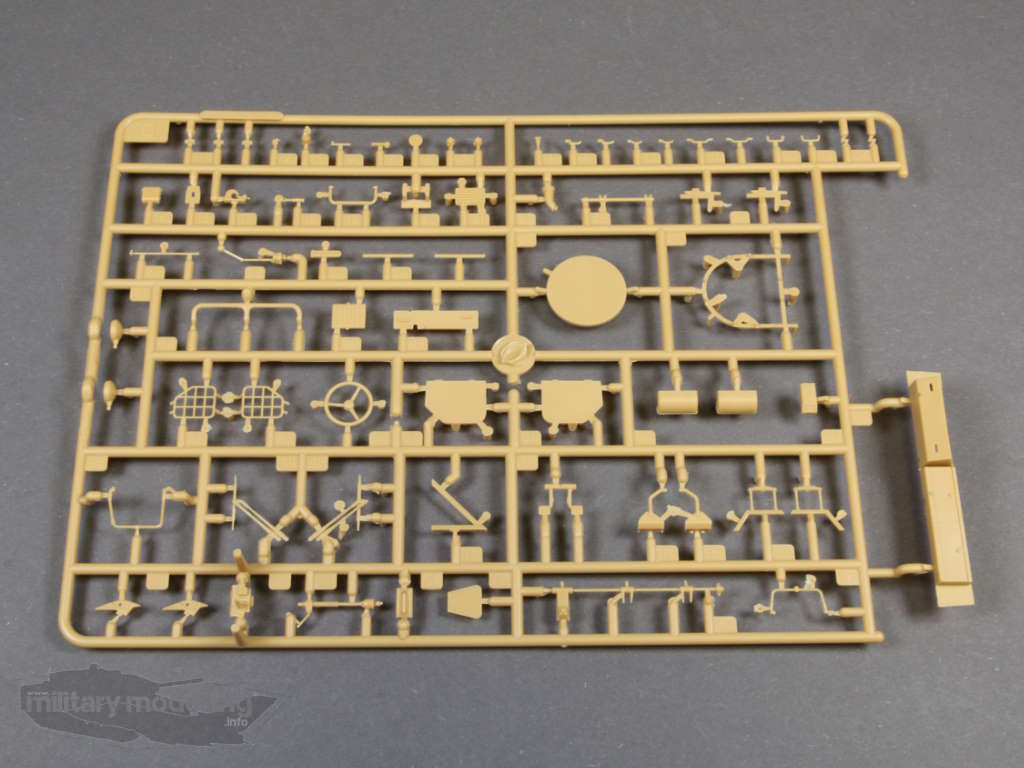

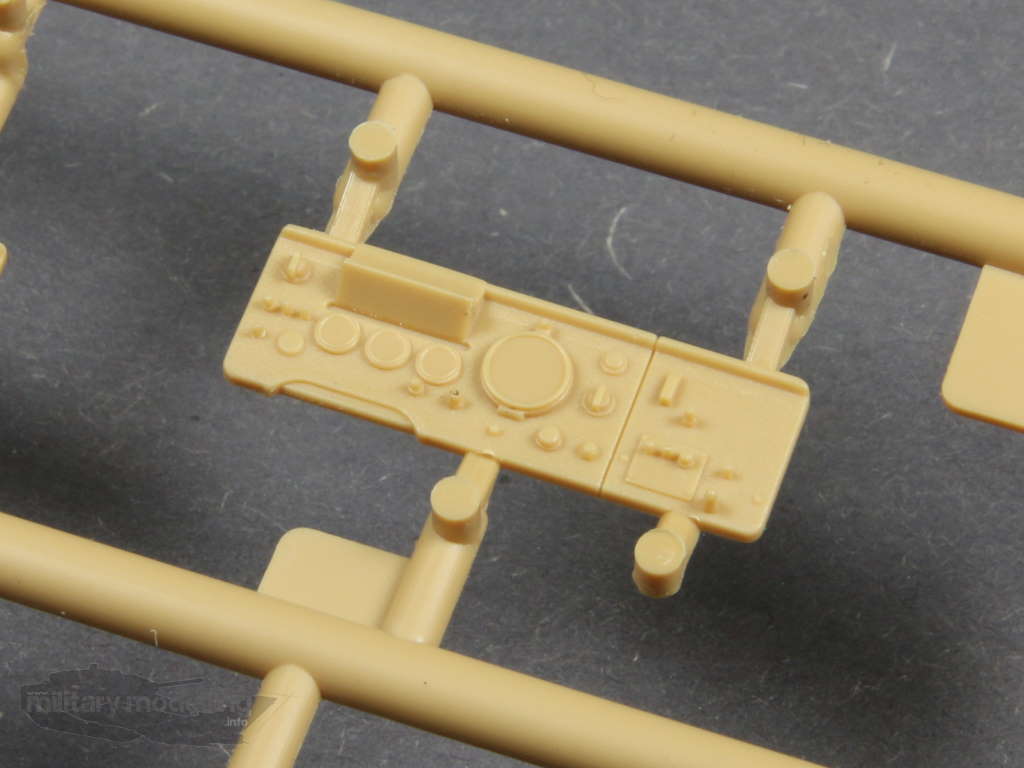

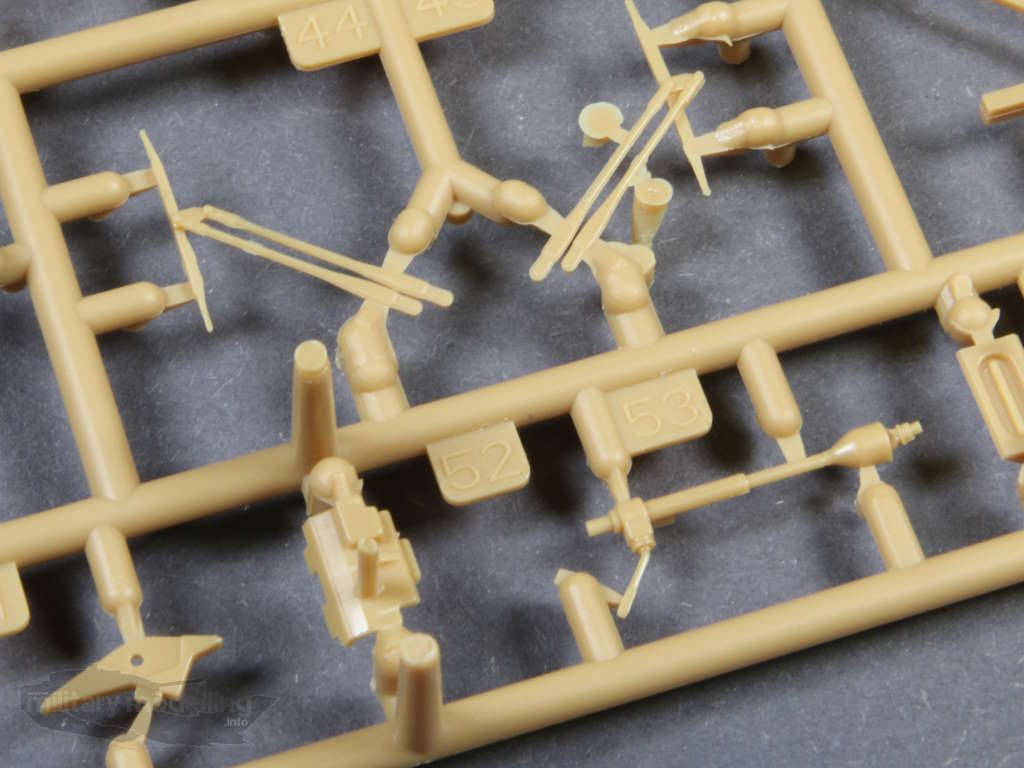

Ebenfalls aus den 5-Tonner-Bausätzen bekannt kommt der Spritzling G daher. Hier gibt es hauptsächlich Bauteile für die Kabine. Die teils filigranen Bauteile sind fein gemacht, wobei hier wie bereits erwähnt vermehrt Flash zu sehen ist. Dennoch können z.B. Scheibenwischer, Scheinwerfer-Schutz-Gitter oder auch Hebel und das Armaturenbrett überzeugen.
Leider fehlen immer noch der Verbandkasten oder auch der Behälter für die Scheibenwaschanlage.
Spritzling H

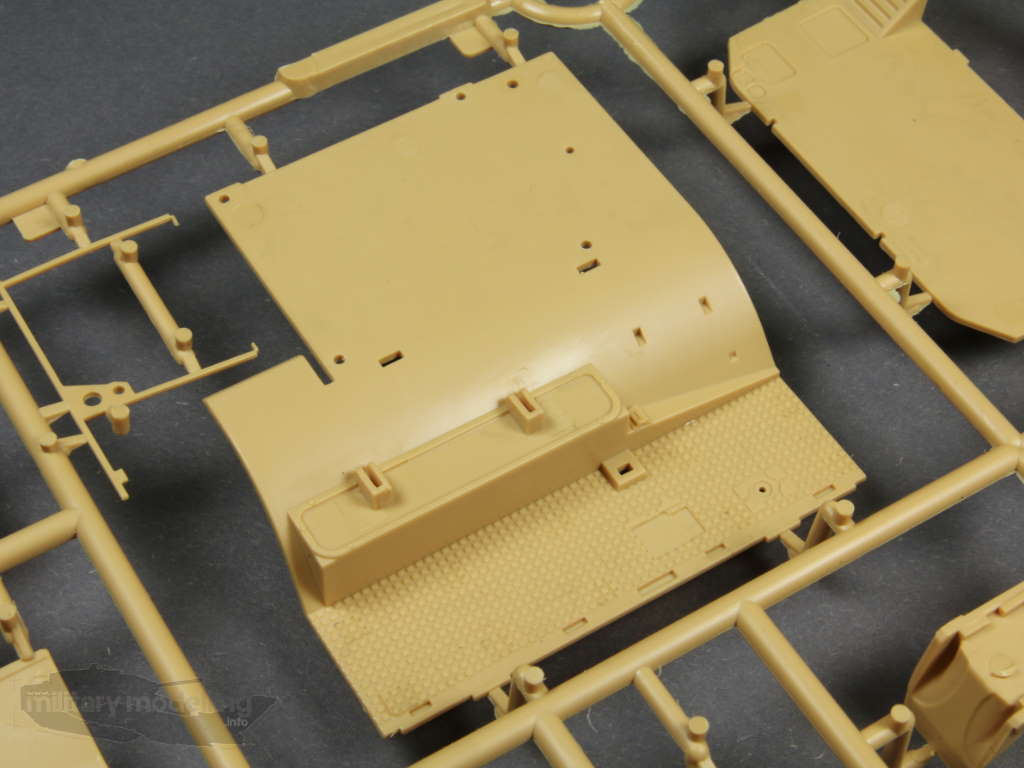

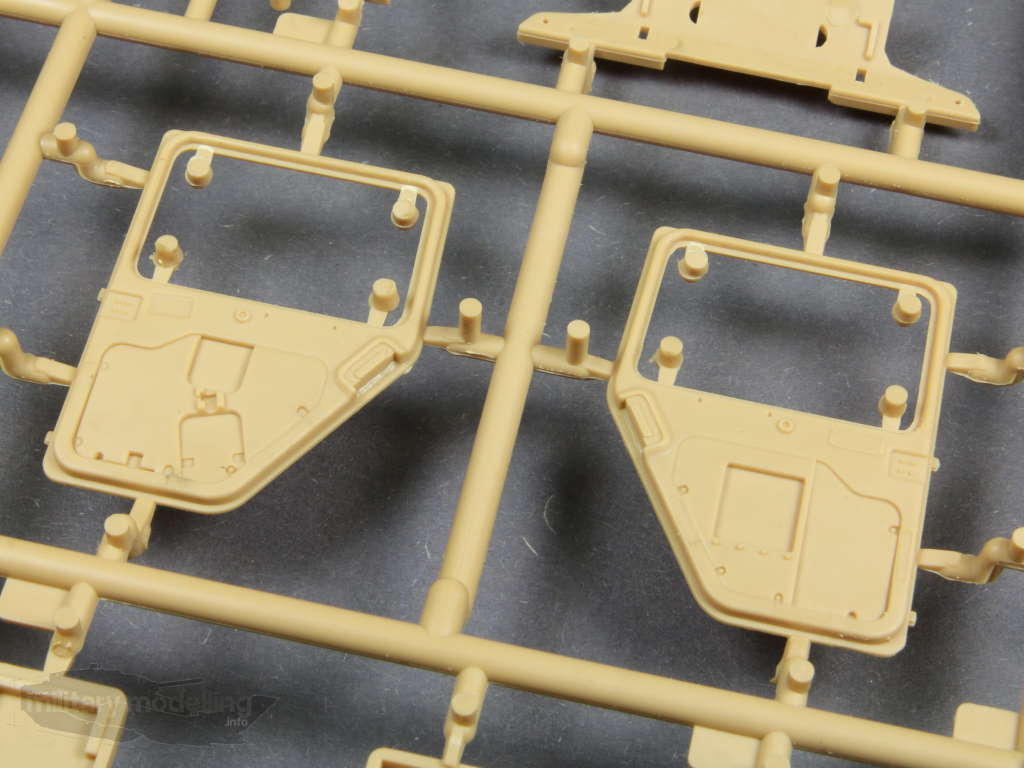

Auch dieser Spritzling ist ein alter Bekannter. Enthalten sind hier die Bauteile für die Karosserie der Kabine. Dies betrifft z.B. den Unterboden, auf dem innen prima die typische Gummimatten-Schicht dargestellt ist. Auch die Türen, welche einzeln dabei sind und somit auch geöffnet dargestellt werden können, wissen zu gefallen. Sie sind auch innen fein detailliert und werden mit Fotoätzteilen weiter aufgehübscht. Weiter Bauteile sind Fahrersitz und Beifahrersitzbank sowie die Rückwand der Kabine mit fein dargestellten Kopfpolstern. Auch das Armaturenbrett mit seinen Instrumenten finde ich sehr fein gemacht. Einige Bauteile werden hiervon aber nicht benötigt.

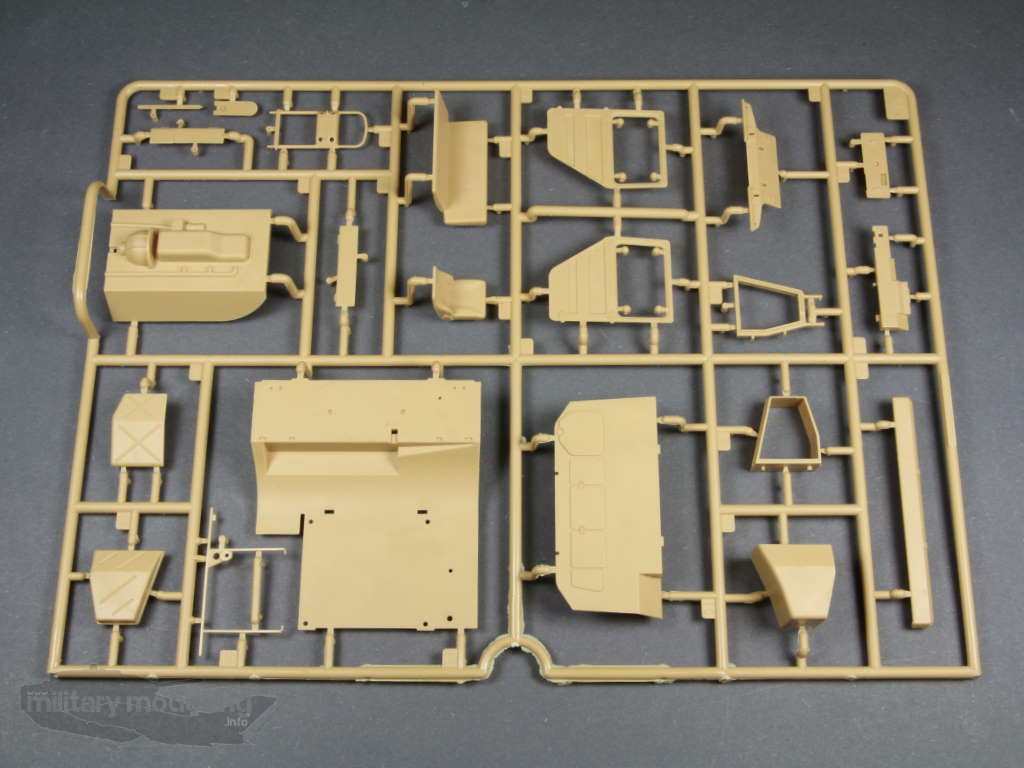

Spritzling Q

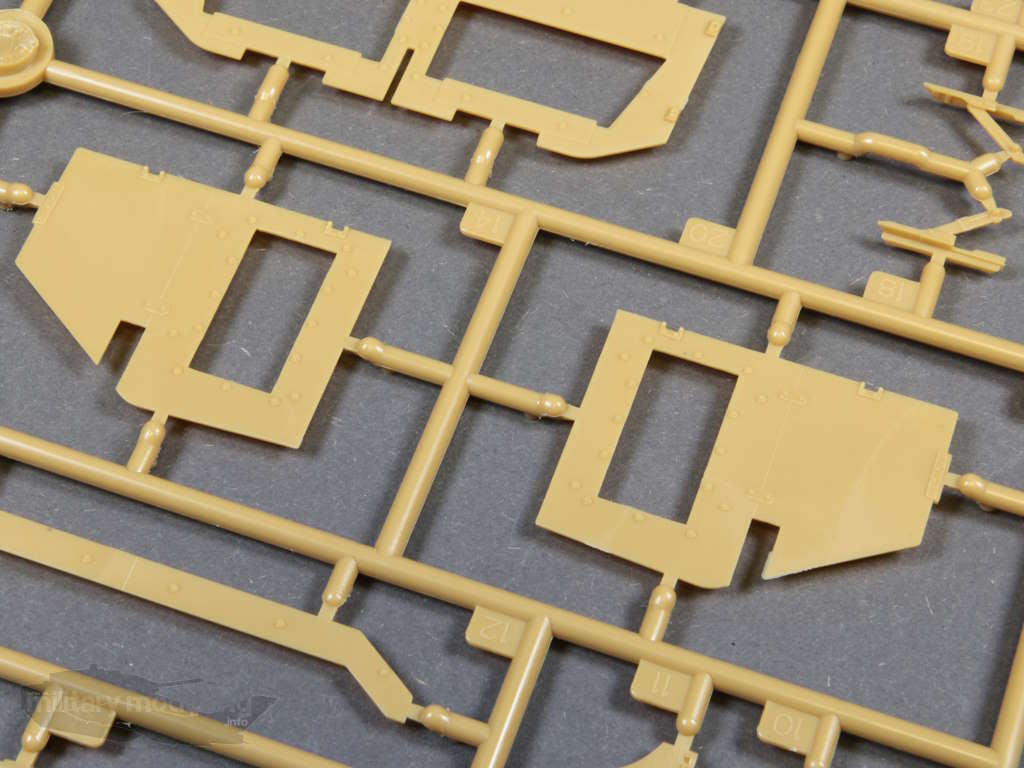

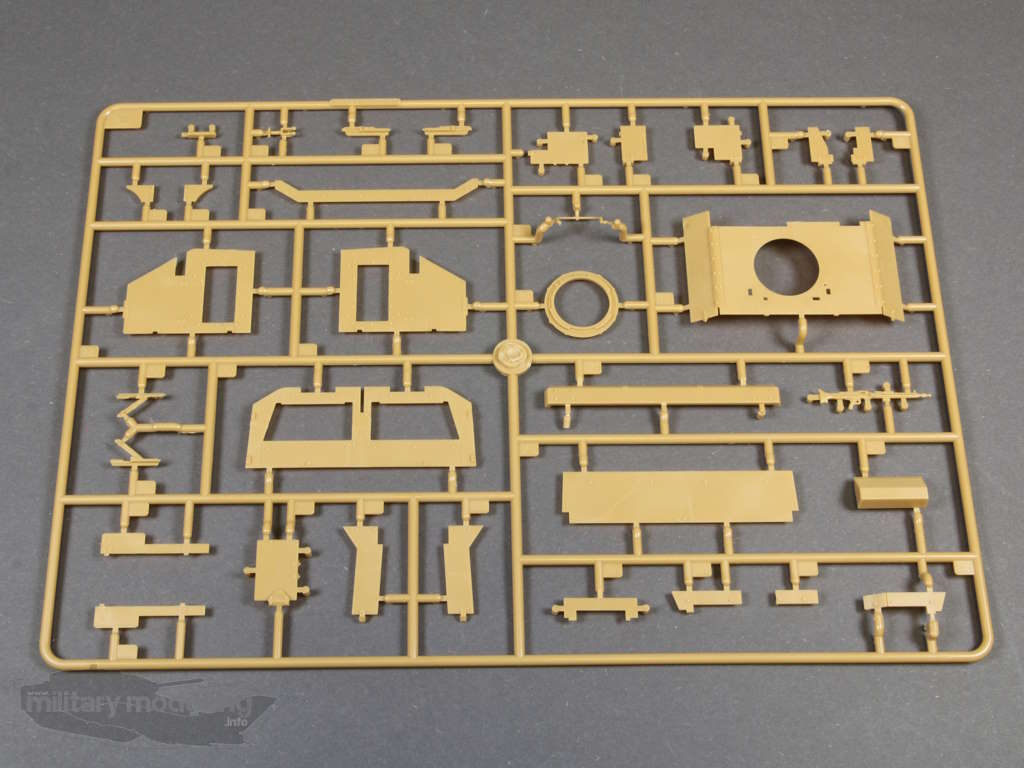

Q ist der letzte Spritzling aus hellbeigem Kunststoff. Die Bauteile für die MSA sind hier zu finden.

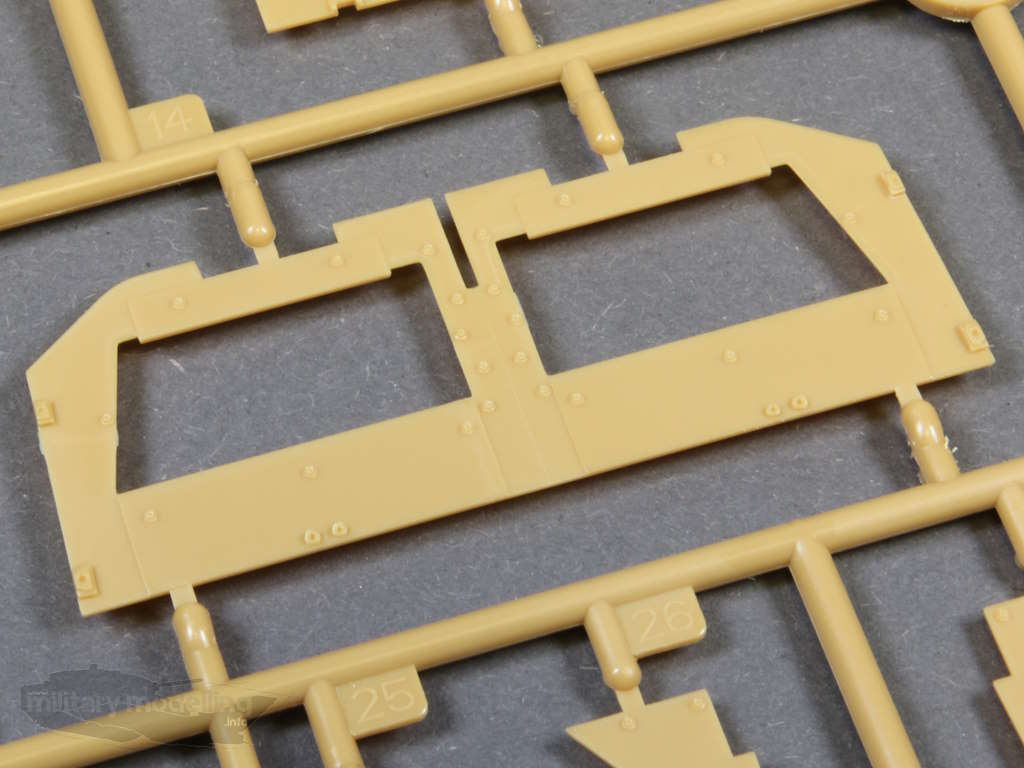

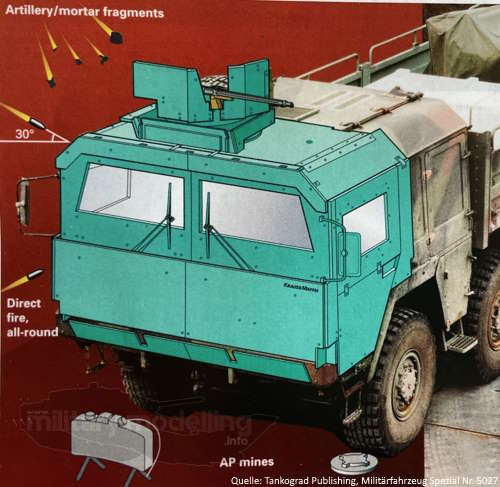

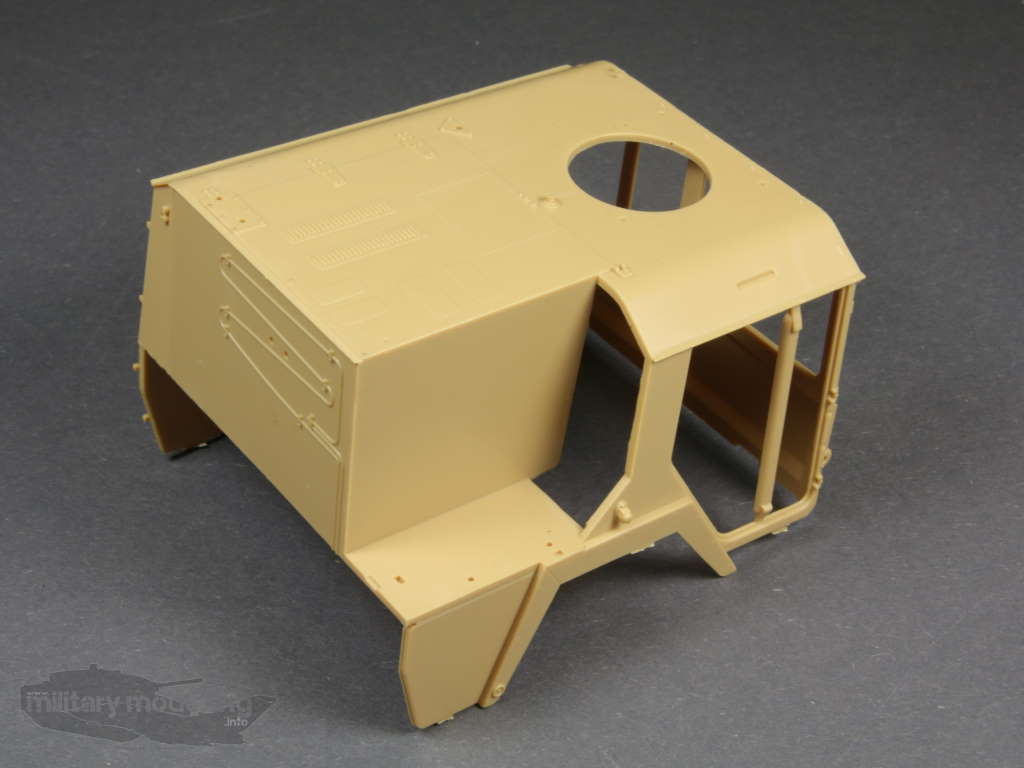

Im Original besteht die MSA primär aus Panzerungselementen aus Verbundmaterial, dien an der Front, den Seiten, an der Rückseite, unter dem Boden und auf dem Dach der Fahrerkabine der MAN Kat 1 angebracht werden. Die MSA bietet Schutz gegen Beschuss mit Infantriewaffen, gegen Anti-Personen-Minen und Artilleriesplitter. Sie kann bei Bedarf ohne Probleme schnell montiert bzw. demontiert werden.

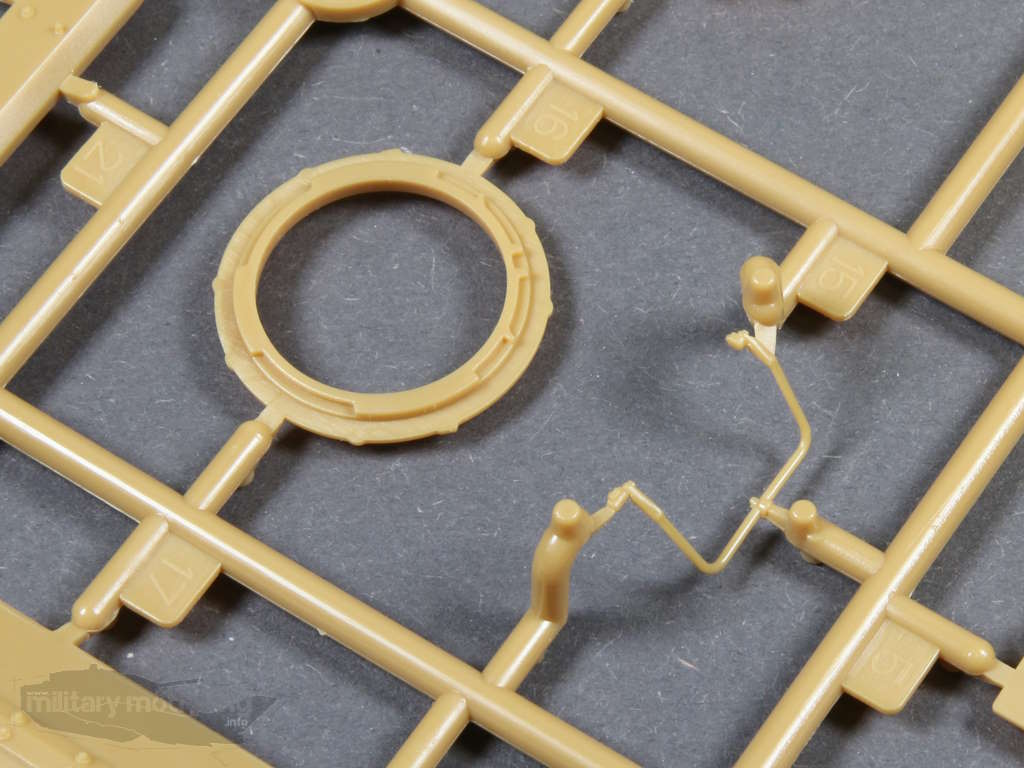

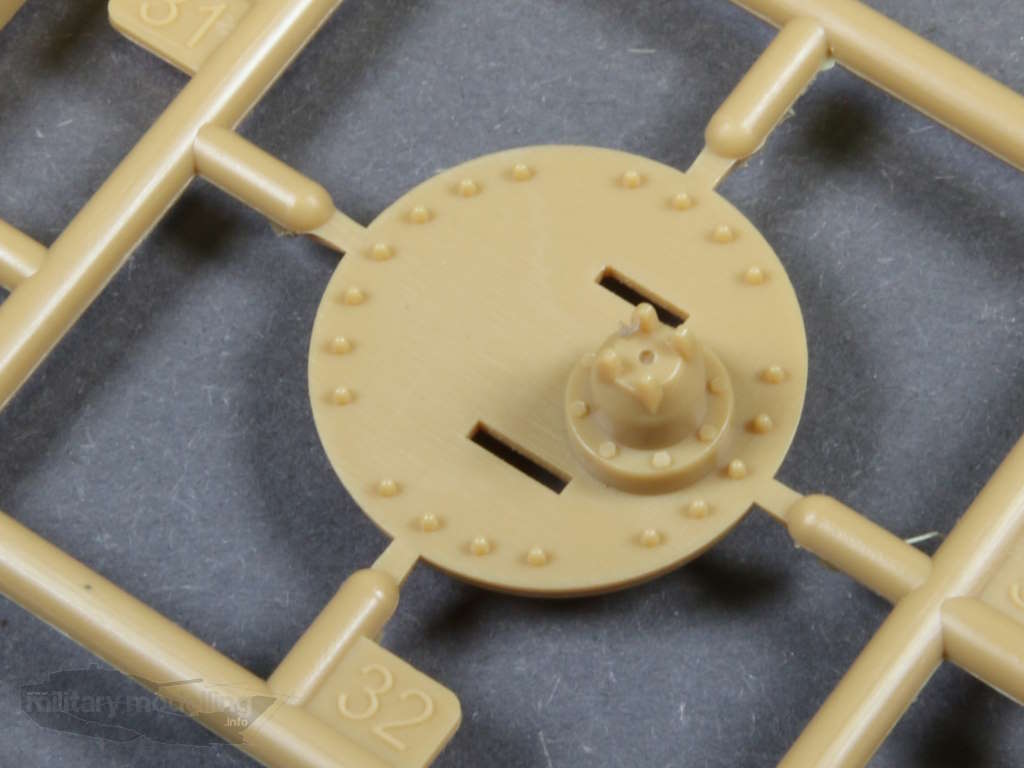

Die Bauteile der MSA von Hobbyboss zeigen feine Details und sind stimmig. Auch die Bauteile des MG-Drehturms sind hier zu finden und als gelungen zu bezeichnen.
Spritzling GP und GP1

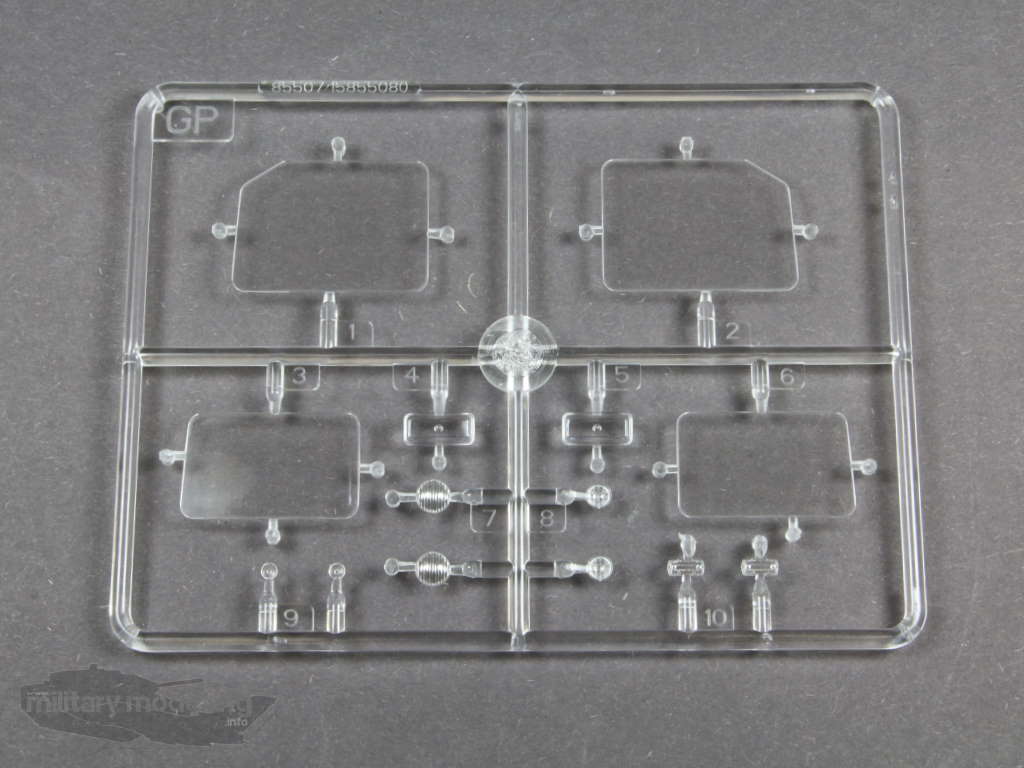

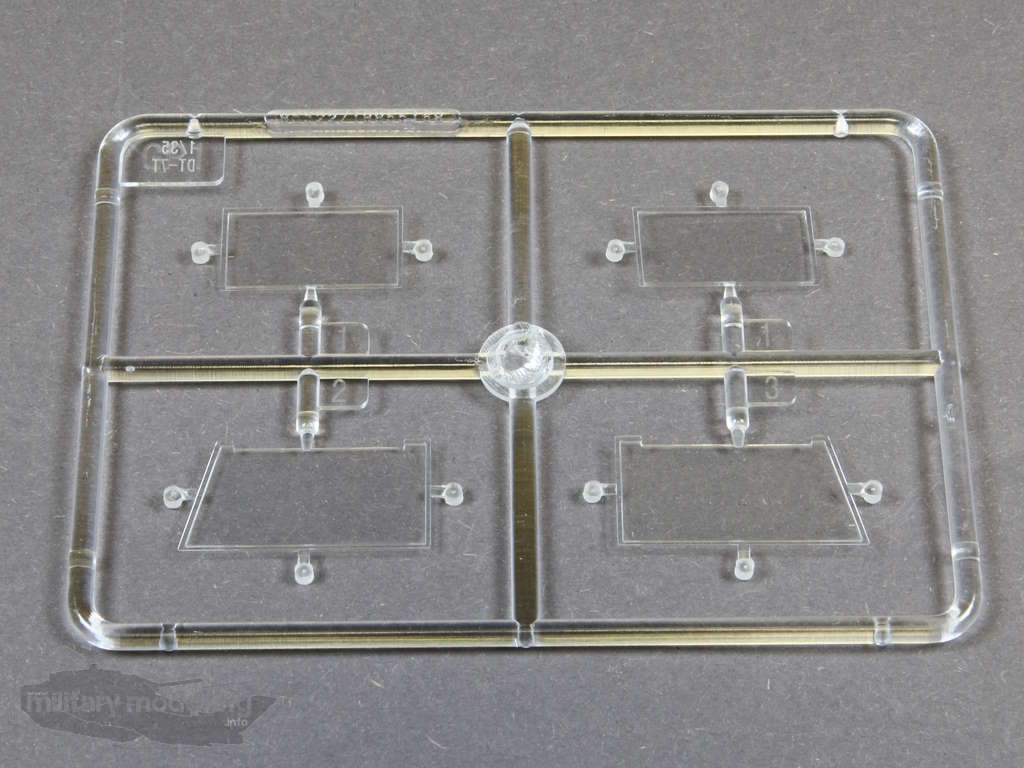

Die klaren Bauteile befinden sich auf dem Spritzling GP und GP1. Auf GP findet man die beiden Front- und Seitenscheiben sowie die Teile der Beleuchtungsanlage. Auf GP1 sind die Scheiben zur Darstellung es Panzerglas der MSA zu finden. Der Kunststoff ist schön klar und zeigt auch keine Schlieren.
Referenzen
Als Referenz kann ich auf die einschlägigen Seiten im Internet verweisen. Informative Literatur liefert uns der Verlag Tankograd Publishing mit der Ausgabe 5027 „MAN Kat I – Taktische LKW der Ersten Folgegeneration der Bundeswehr“ aus der Serie Militärfahrzeug Spezial.
Zusammenfassung
Der LKW 10t mil gl von Hobbyboss ist ein mächtiger und sehr interessanter Bausatz welcher gut gemacht ist. Die Bauteile der 14 Spritzlinge sowie die sinnvollen Fotoätzteile sind gut und teilweise detailliert gemacht. Leider zeigt die Kabine noch immer die bekannten Fehler. Hier ist also für den detailverliebten Modellbauer noch ordentlich Luft. Die Anleitung ist klar und verständlich. Auch hier setzt der Bau des Modells nach meiner Ansicht schon eine gewisse Modellbau-Erfahrung voraus. Der Zubehörmarkt hält hier bereits passende Alternativen für z.B. Reifen oder auch MG-Lafette bereit. Lobenswert ist die gut gemachte MSA sowie der schön detaillierte Ladekran.
Fazit
Für einen Fan von Bundeswehr-Fahrzeugen und Modellbauer wie ich es bin, ist der Bausatz des LKW 10t mil gl von Hobbyboss ebenfalls ein absolutes Muss. Gerade MSA und Ladekran überzeugen in der Detaillierung. Die Mischung zwischen Ätzteilen und Plastik ist gelungen. Ein guter Bausatz des MAN 10t mil gl und damit die Ablösung für das Modell von Revell. Mir ist er eine Empfehlung wert.
Produktinformation
 |
Artikelbezeichnung : LKW 10t mil gl
Art. Nr. : 85528 |
|---|
