Der MTW M113 ist sicherlich jedem bekannt. Die bekanntesten Bausätze gibt es von Tamiya als auch von Academy. In der Bundeswehr wurde der M113 A1G eingesetzt. 3D MicroCosmos aus Griechenland liefert dafür die passenden Umbauteile im 3D-Druck. Müssen wir uns unbedingt anschauen.
Inhaltsverzeichnis

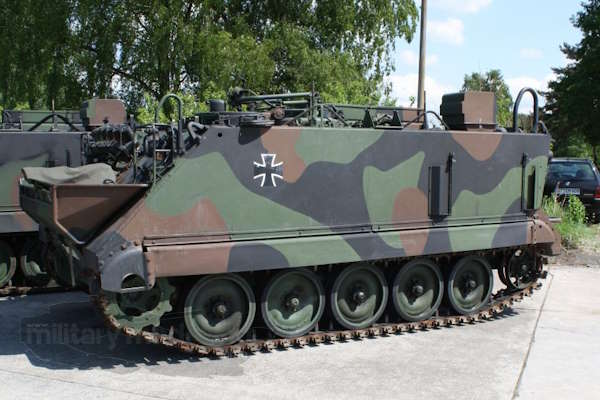

Das Original
Mit über 50 Dienstjahren ist der M113 das älteste und zugleich am meisten eingesetzte Kettenfahrzeug in der Bundeswehr. 1962 als Ersatz für den M39 beschafft waren diese weitestgehend im Serienzustand der durch die Food Machinery and Chemical Corp. (FMC) ab 1960 für die US-Armee und zahlreiche andere Streitkräfte gebauten Fahrzeuge. Das Gehäuse besteht aus einer Aluminium-Magnesium-Legierung und schützt vor Beschuss durch Handfeuerwaffen und Splitter. In der Basisversion war es schwimmfähig sowie luftverladbar und fallschirmabwurffähig. Durch deutsche Rüstungsfirmen wurden diese dann später an die spezifischen Bedürfnissen des deutschen Heeres (z.B. Waffen, Funk, Optik, Beleuchtung, DIEHL-Verbindergleiskette, Nebelwurfanlage) angepasst. Diese in Deutschland ausgerüsteten Fahrzeuge trugen dann die Bezeichnung M113 G.
Ab 1974 erfolgte die Umrüstung der vorhandenen M113 G von Vergaser- auf Dieselmotoren (Detroit Diesel Typ 6 V 53, 6 Zylinder, 5.220 ccm, 210 PS) und erhielten die Bezeichnung M113 A1 G. Mit verschiedenen, aufgabenspezifischen Rüstsätzen versehen, liefen sie bei den Panzerpionieren und Panzergrenadieren als Mannschaftstransportwagen. Andere Waffengattungen wie z.B. die Artillerie setzen sie als Funk-, Feuerleit-, Beobachtungs- oder Radarpanzer ein. Auch eine Fahrschul- und Sanitätsausführung war vorhanden. Im weiteren Laufe der Nutzungszeit erfolgten zusätzliche Kampfwert- bzw. Leistungssteigerungen. In den neunziger Jahren führten Strukturveränderungen zum Abbau der M113. Für die verbleibenden Varianten wurde aus Sicherheitsgründen an Bremse und Lenkung eine effektive Nutzungsdauerverlängerung (NDV1 und NDV2) durch das Flensburger Unternehmen FFG durchgeführt.
Der M113 FüFu ist ein gepanzertes Führungs- und Funkfahrzeug der Bundeswehr. Es basiert auf dem Transportpanzer M113A2. Der Hauptunterschied zur Basisversion ist die umfangreiche Ausstattung mit 2 Funkgeräten SEM 80/90 für Sprech- und Datenfunk sowie einem Kartentisch. Äußerlich sind sie an den fehlenden externen Treibstofftanks und der ausfahrbaren Mastantenne an der linken hinteren Seite zu erkennen. Die FüFu waren bei den Panzergrenadier-, Panzeraufklärungs-, Panzerartillerie- und Panzerbataillonen im Einsatz.
Im Überblick
Alle Bauteile werden gut geschützt mit Luftpolsterfolie und Klebeband entweder in Druckverschlussbeuteln geliefert. In unserem heutigen Part 1 schauen wir uns die folgenden Produkte für die Front eines MTW M113 A1G an:
- MC-35-466: 76mm Smoke Grenade Launchers For M113A1G
- MC-35-468: M113 Front Stowage Basket
- MC-35-476: M113A1G Front Lights Set
Alle Bauteile der 3 Bausätze sind im 3D-Druck entstanden und aus grauem Resin hergestellt. Stützstrukturen sind keine mehr vorhanden. Diese wurden durch den Hersteller bereits entfernt.
Details
Schauen wir uns die Produkte mal näher an.

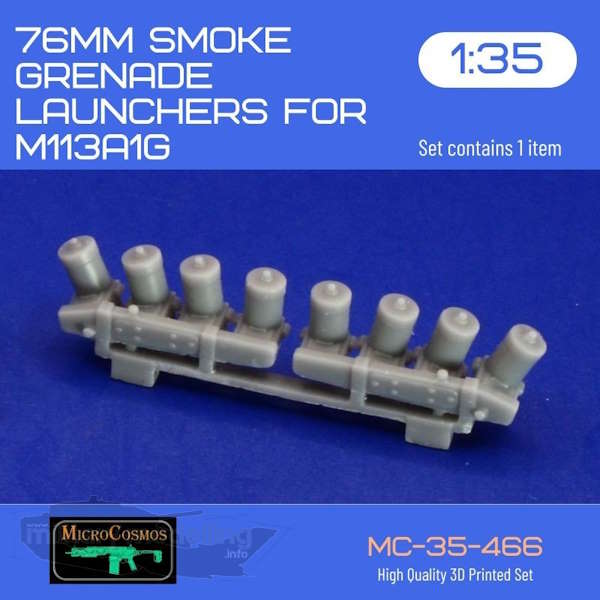

MC-35-466: 76mm Smoke Grenade Launchers For M113A1G

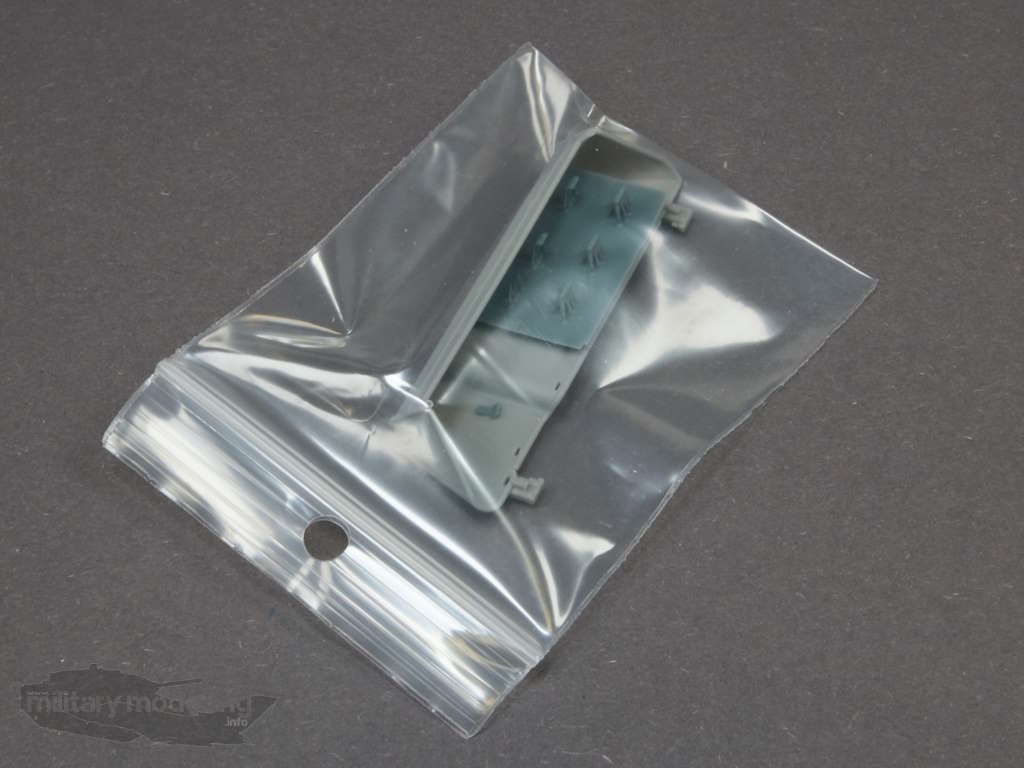

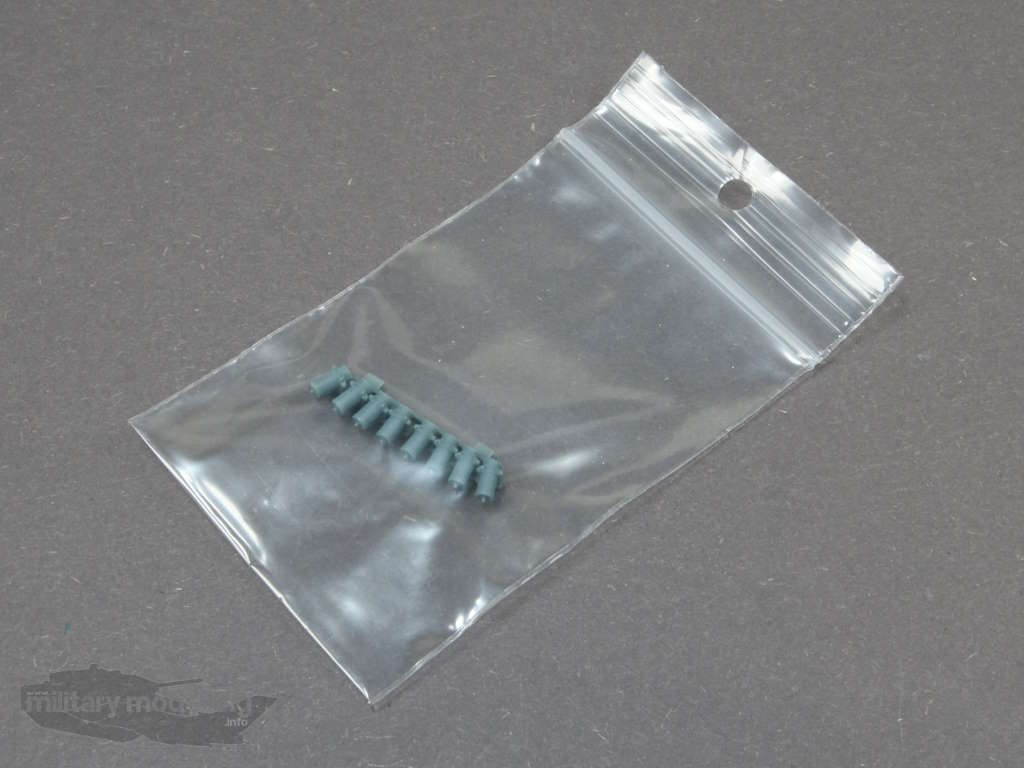

Geliefert wird das 3D-Druckteil in einem Druckverschlussbeutel.

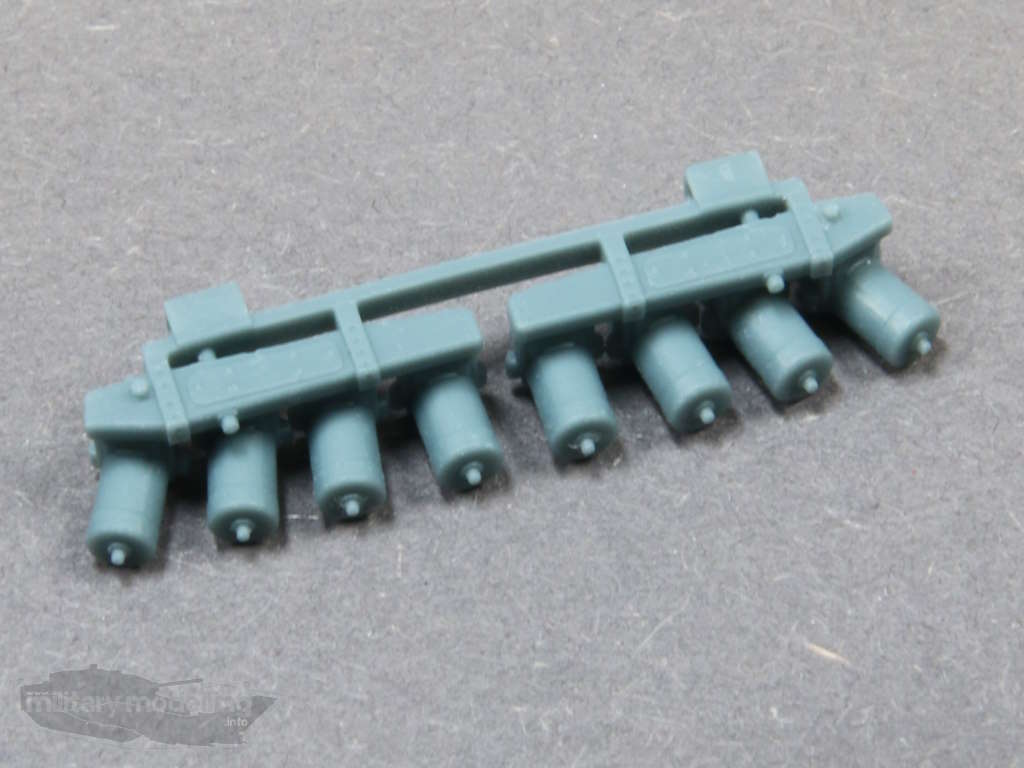

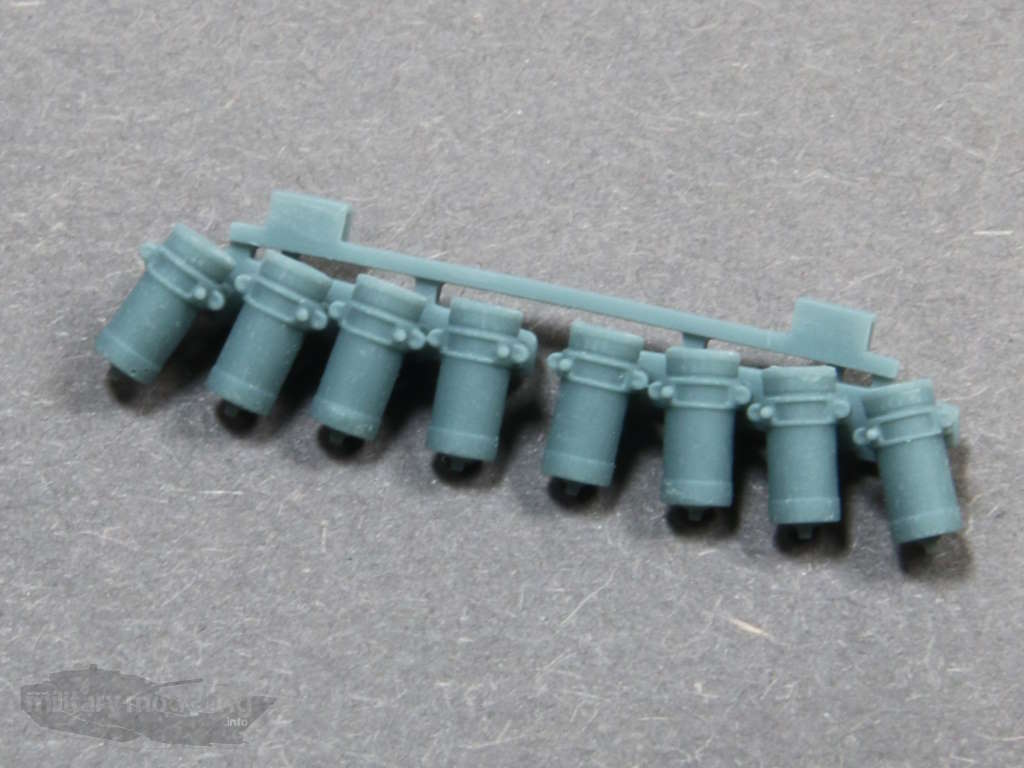

Die Stützen vom Druck sind bereits entfernt. Der Druck und auch die Details sind überzeugend und stehen dem Original in nichts nach. Enthalten ist der Grundträger und darauf die Aufteilung auf jeweils 4 Werferhülsen. Sowohl Deckel als auch Halterungen sind sehr fein dargestellt.

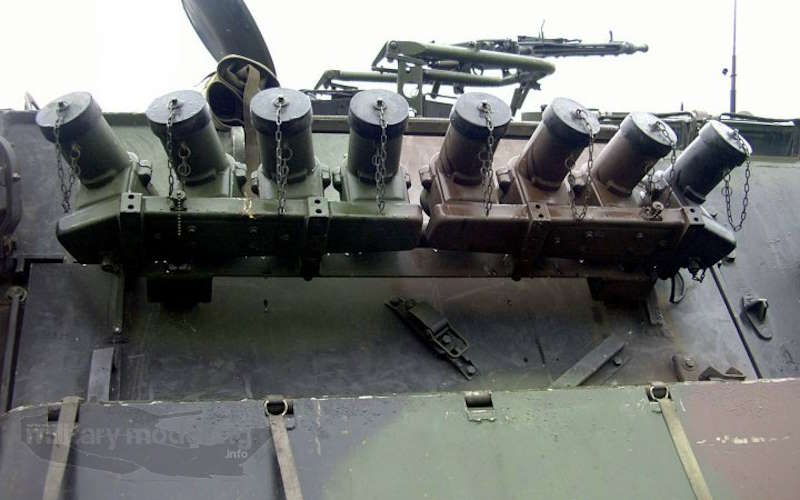

Hier das Original zum Vergleich:

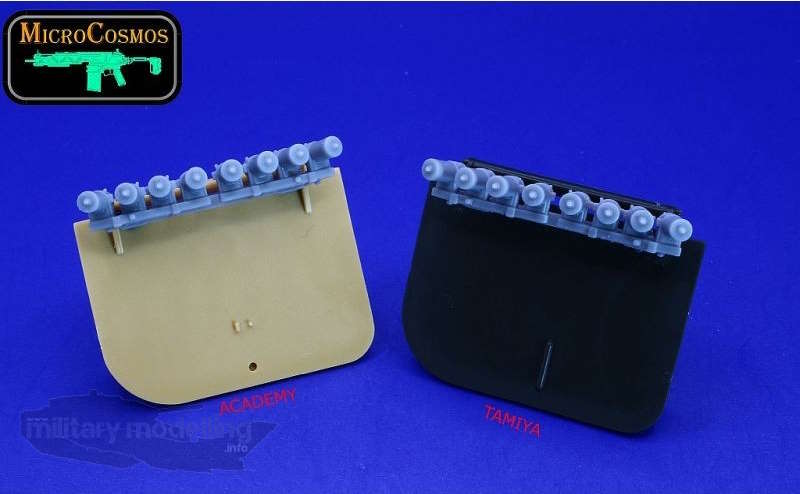

Das Bauteil kann sowohl bei den Modellbausätzen von Academy als auch Tamiya verwendet werden:

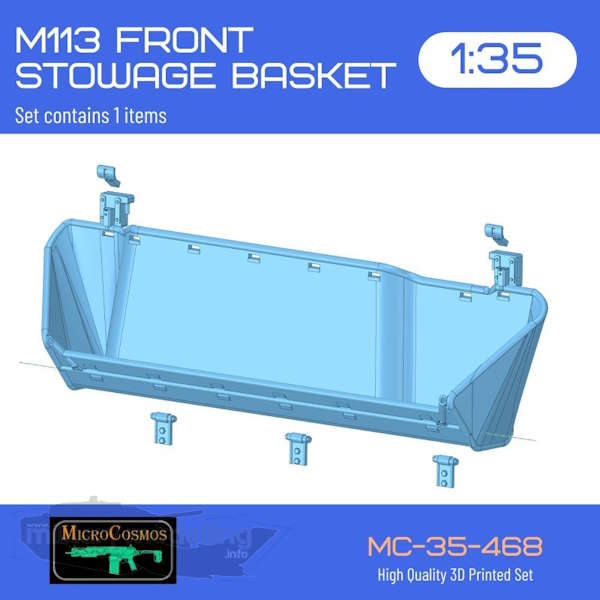

MC-35-468: M113 Front Stowage Basket

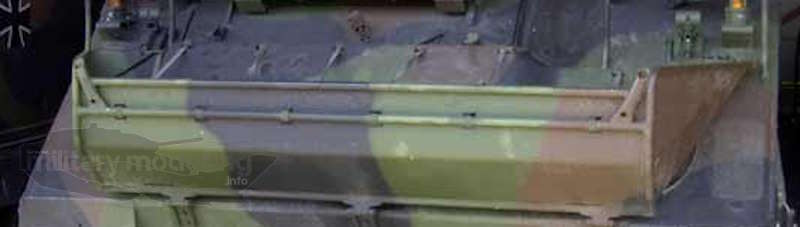

Nachdem aufgrund der Gewichtssteigerung der Schwimmbetrieb des MTW verboten wurde, entfiel das Schwallbrett und der Frontstaukorb wurde eingeführt. Hier das Original:
Im Druckverschlussbeutel verpackt kommen die Bauteile für den Frontstaukorb von 3D MicroCosmos daher.

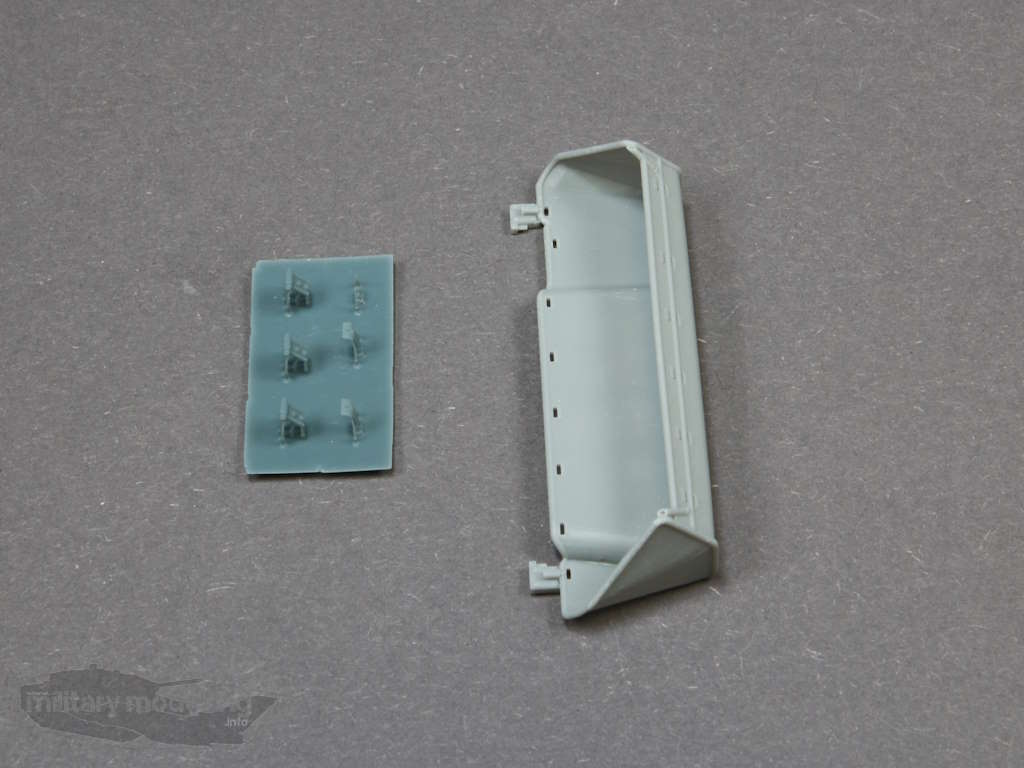

Enthalten sind der Frontstaukorb selbst und als Einzelteile die Scharniere und Halterungen für den abklappbaren Korb.

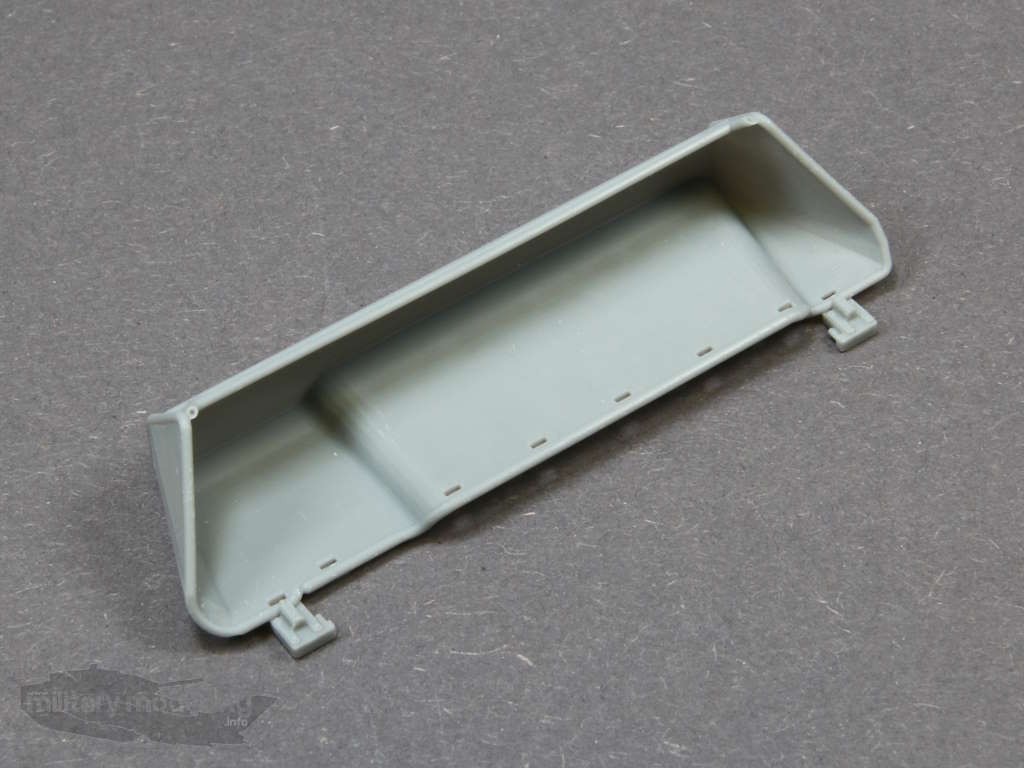

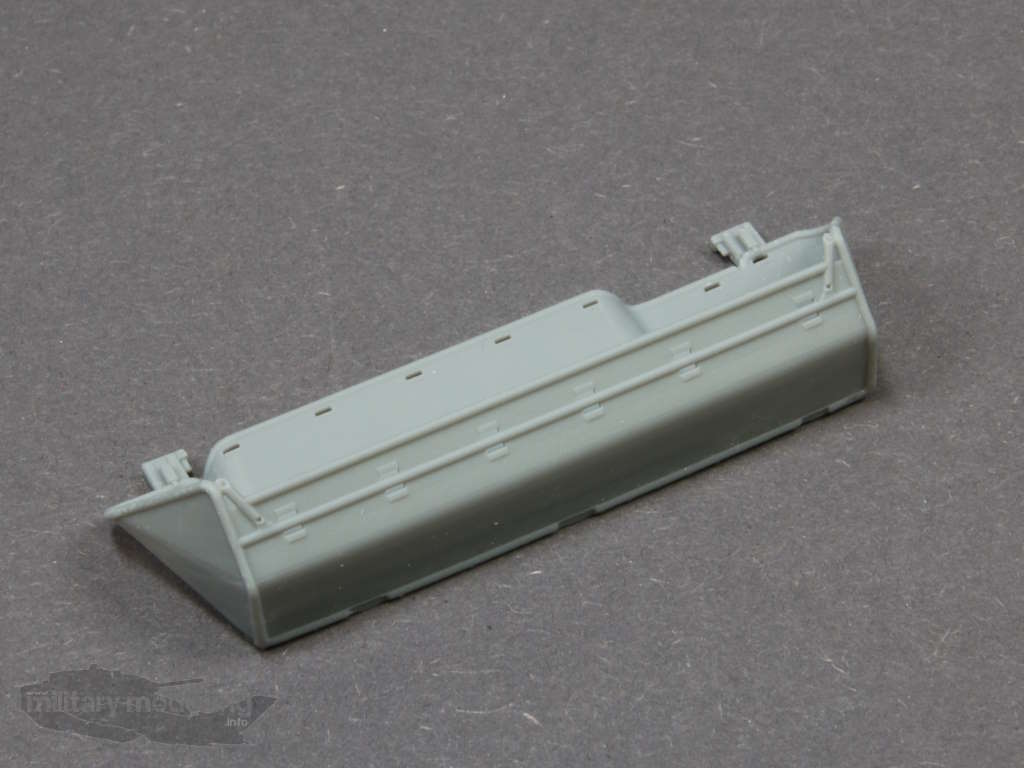

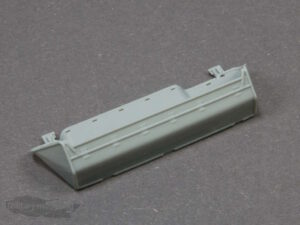

Der Staukorb ist sehr gut gelungen und steht dem Original in nichts nach. Form, Details und vor allem Druck des Bauteils sind ausgezeichnet.

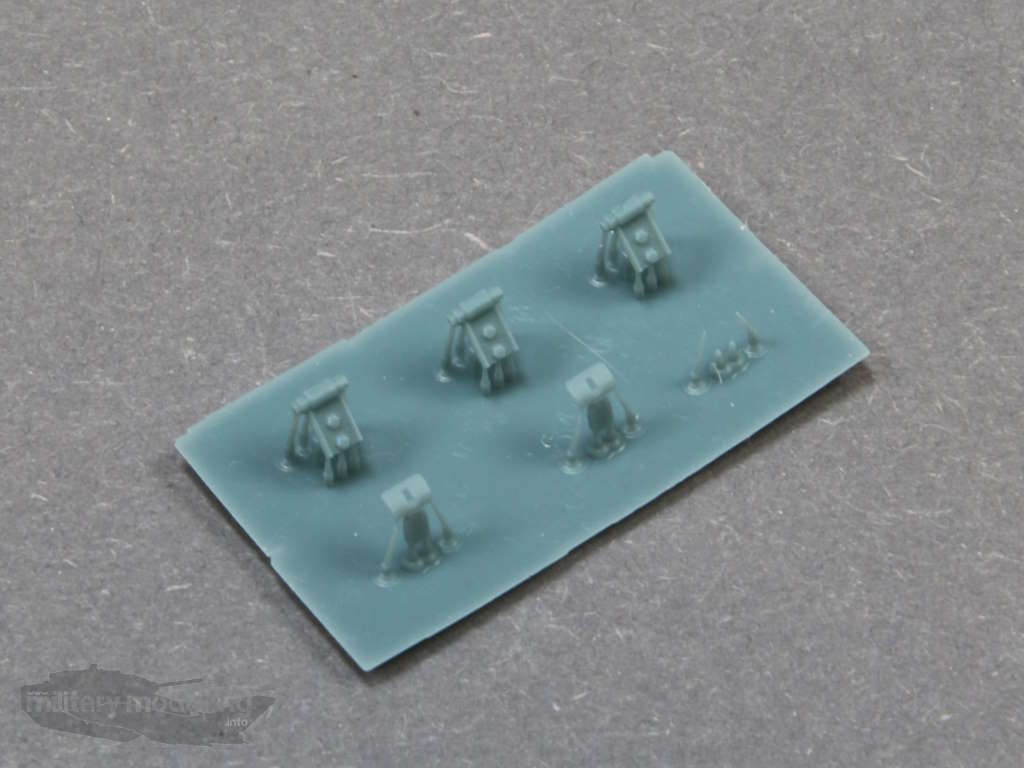

Scharniere und Haltebügel sind separat, noch mit Stützen versehen, enthalten. Auch hier sind die Details mehr als überzeugend.

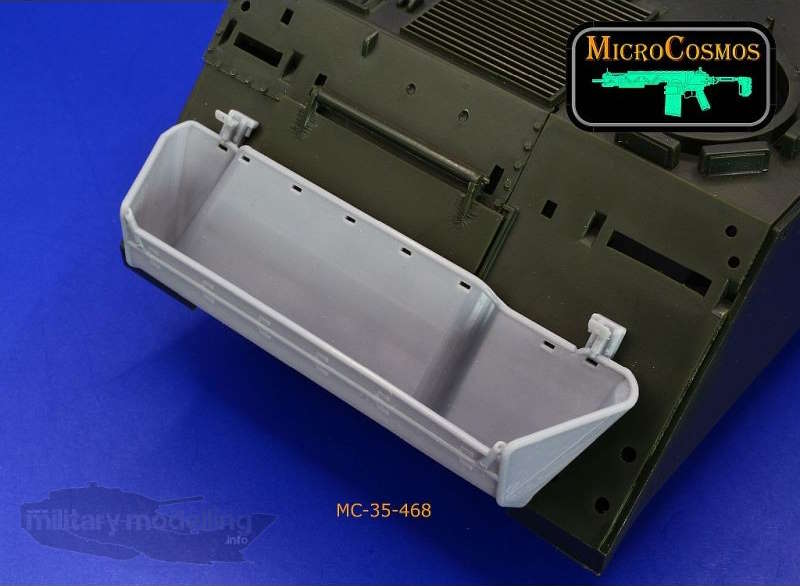

Und hier angebaut an einem Modell:

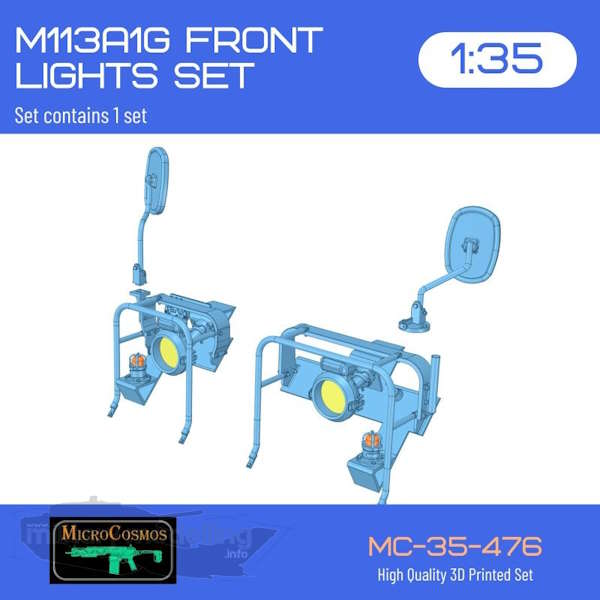

MC-35-476: M113A1G Front Lights Set

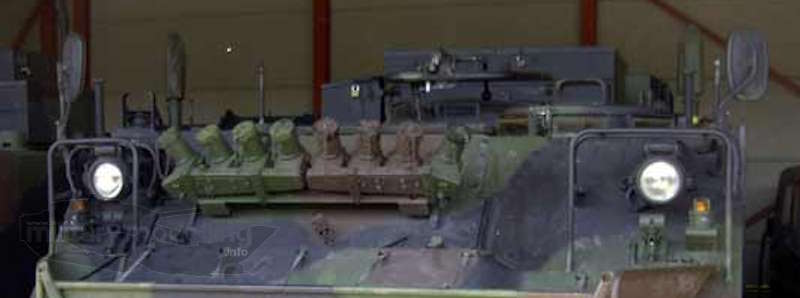

Auch die Beleuchtungsanlage unterschied sich in der Bundeswehr natürlich vom Original. Anpassungen mussten aufgrund der deutschen Straßenverkehrszulassungsordnung durchgeführt werden. Hier das Original:

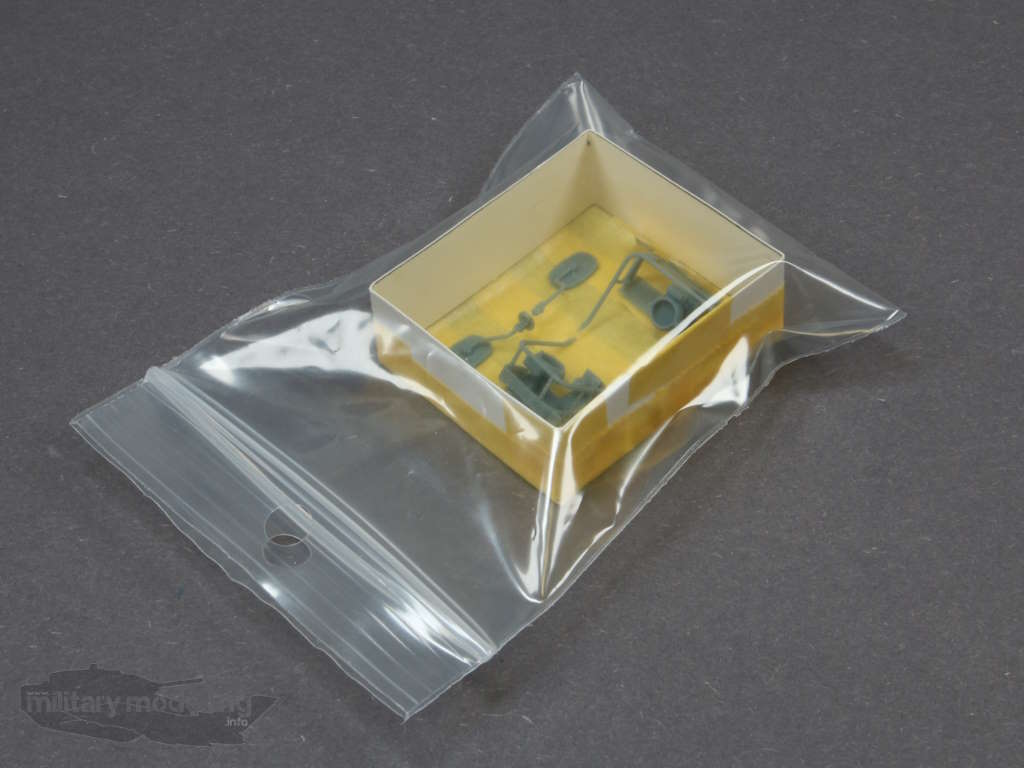

Die entsprechenden Bauteile werden von 3D MicroCosmos auch hier in einem Druckverschlussbeutel geliefert.

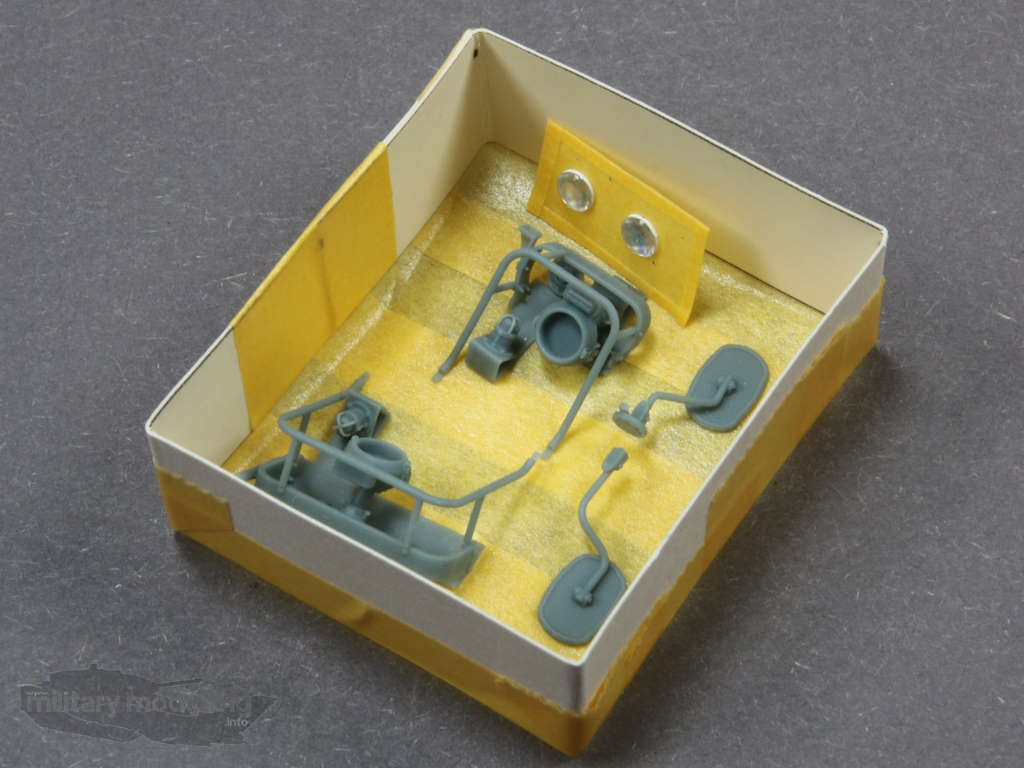

Alle Bauteile sind sehr geschickt in eine Art Papp-Umrandung auf Abklebeband aufgebracht vor Bruch geschützt verpackt.

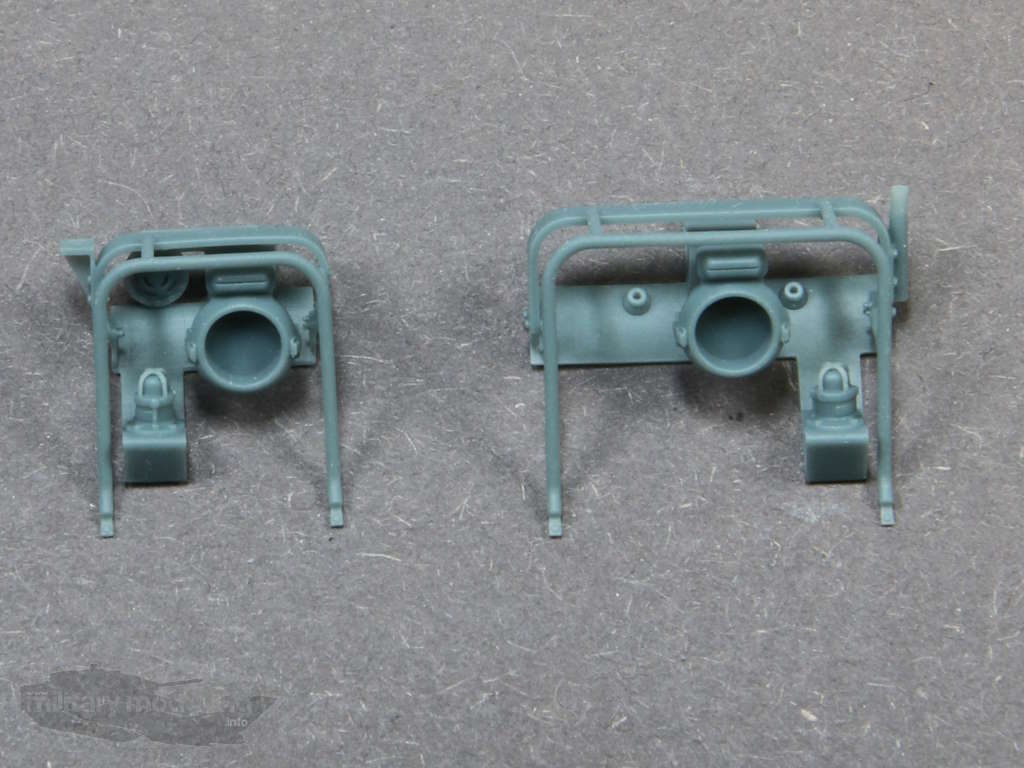

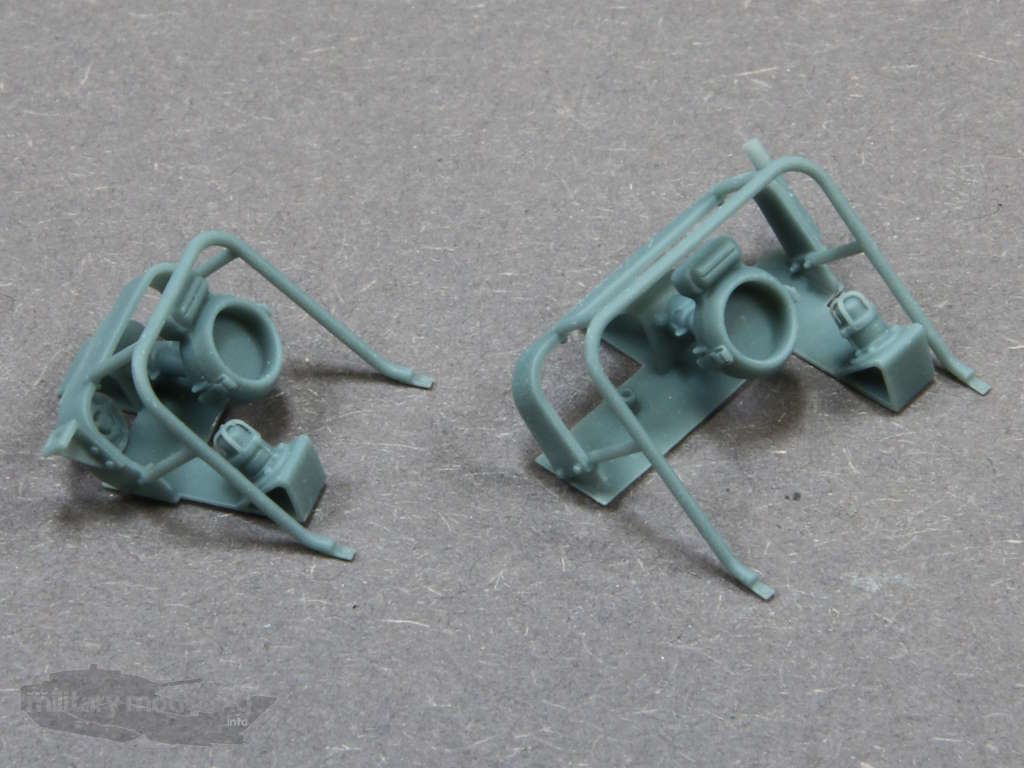

Enthalten in diesem Set sind die Leuchtenträger, Leuchten, Linsen, Spiegel für beide Seiten. Leuchten, Blinkleuchten und Schutzgitter sind für links und rechts in einem Bauteil ausgeführt. Die unterschiedlichen Breiten von rechts und links wurden hier entsprechend berücksichtigt. Die Hauptscheinwerfer mit Tarnleuchten oder auch die Blinkleuchten sind sehr gut dargestellt. Auch die Schutzgitter sind perfekt und filigran. Der Druck auch hier perfekt.

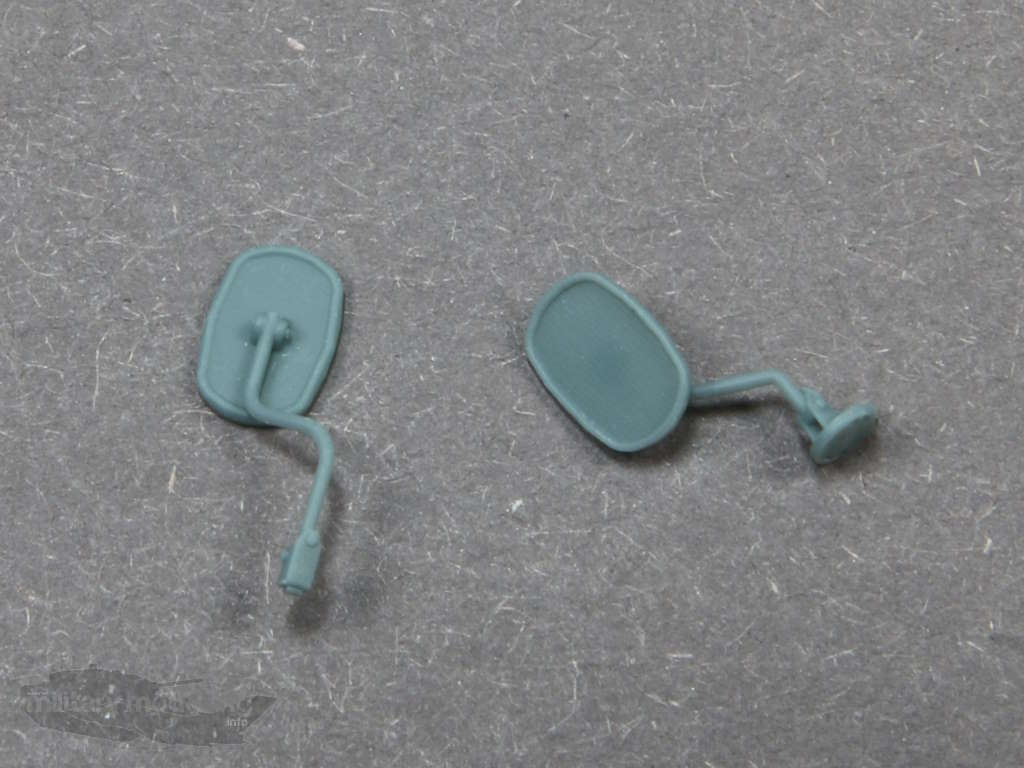

In diesem Set liegen auch die passenden eckigen Spiegel für dem M113 A1G bei. Auch hier überzeugen die Details wie z.B. Scharniere und Halterungen sowie der Druck. Klasse gemacht!

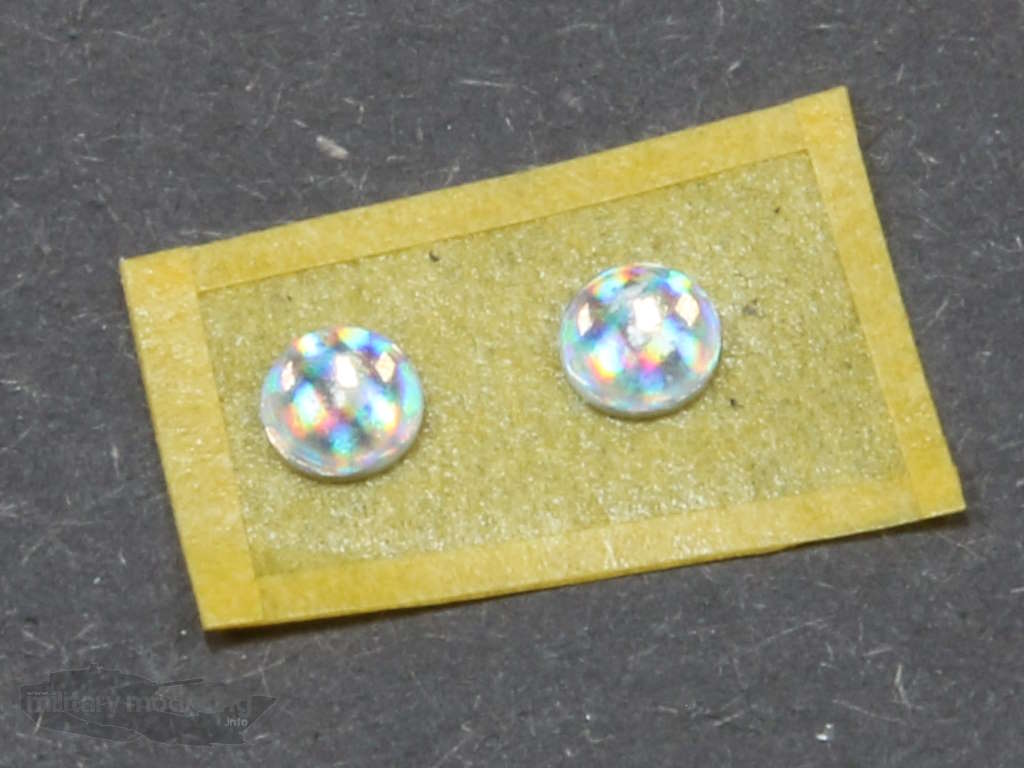

Für die Hauptscheinwerfer liegen zwei Linsen bei, die genau in die Ausschnitte der Bauteile passen. Eine gute Idee.

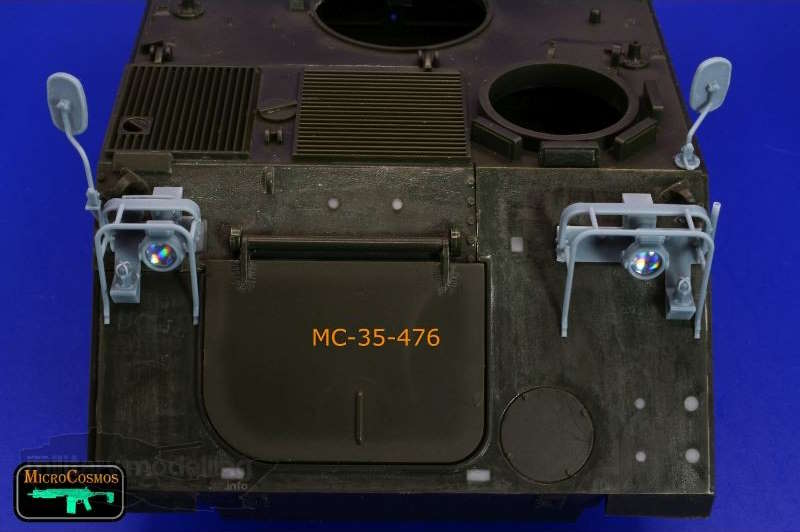

Angebaut am Modell sieht es dann so aus:
Fazit
Die M113 G Zubehörsatze von 3d MicroCosmos liefern feinste Details und wertet die gängigen M113 Bausätze auf. Somit steht dem Bau eines detaillierten M113 G nichts mehr im Wege. Absolut empfehlenswert!
Produktinformation
 |
Artikelbezeichnung : German Unimog S404 sagged wheel set Artikelbezeichnung : 76mm Smoke Grenade Launchers For M113A1G Art. Nr. : MC-35-466 Preis : ca. 6,00 EUR Artikelbezeichnung : M113 Front Stowage Basket Artikelbezeichnung : M113A1G Front Lights Set Maßstab: 1:35 |
|---|
An dieser Stelle meinen herzlichen Dank an 3D MicroCosmos für die Bereitstellung des Besprechungsmusters.
